Product Description

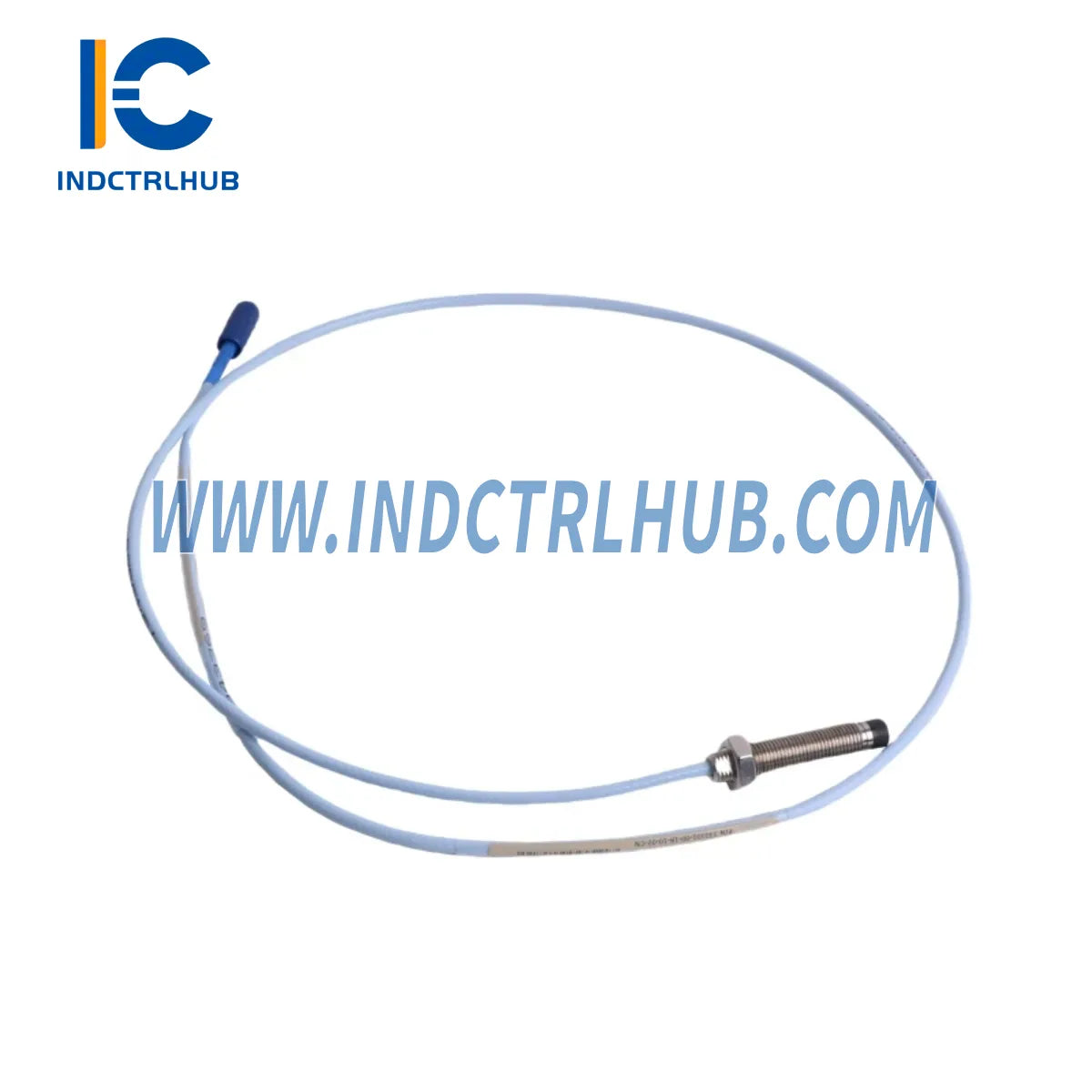

Решение по замене/обновлению Bently Nevada 330101-00-18-10-02-CN для серии 3300 XL — гарантированно бесшовный переход

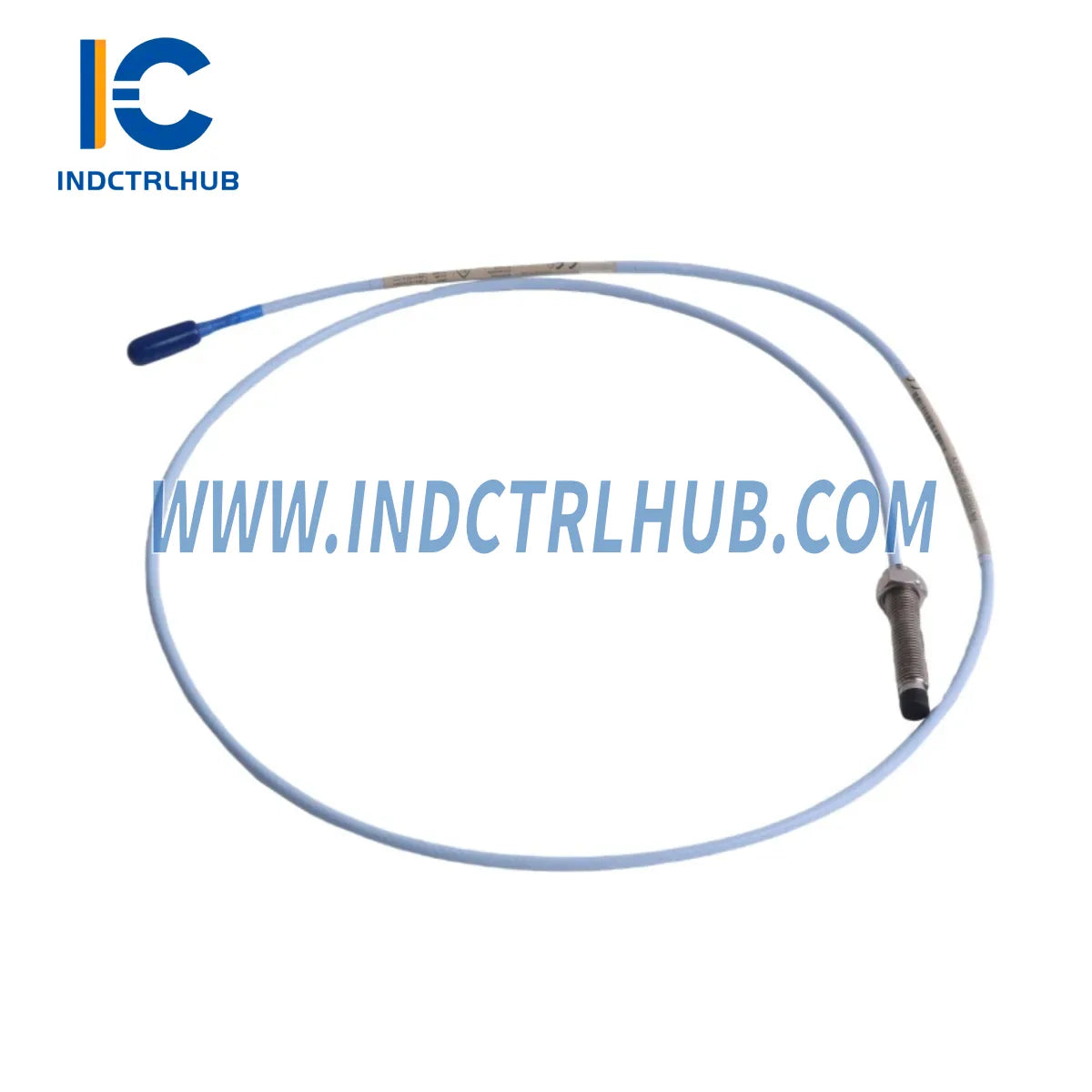

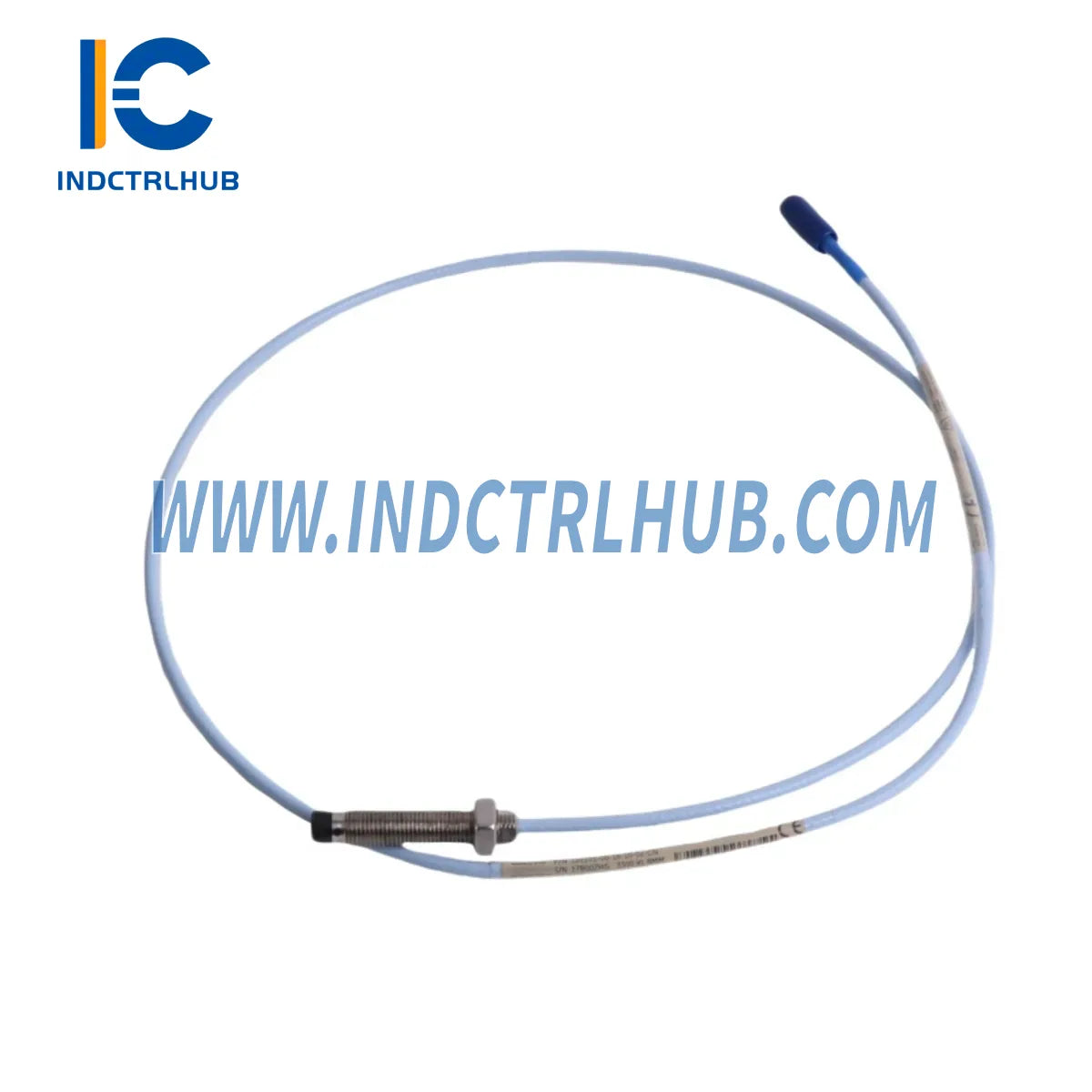

Bently Nevada 330101-00-18-10-02-CN — это датчик приближения с технологией вихревых токов 8 мм, разработанный для системы защиты оборудования серии 3300 XL. Созданный как прямой заменитель устаревших или снятых с производства моделей, этот датчик обеспечивает ту же точность измерения радиальной вибрации и положения, которую требует ваше вращающееся оборудование, без необходимости перенастройки системы или переподключения проводки. Независимо от того, обновляете ли вы устаревшую установку серии 3300 или заменяете вышедший из строя датчик в критической турбинной или компрессорной линии, 330101-00-18-10-02-CN предлагает проверенный, готовый к использованию путь миграции, минимизирующий простой и защищающий ваши инвестиции в существующую инфраструктуру.
Целевая аудитория включает инженеров по надежности, планировщиков технического обслуживания и специалистов по закупкам, управляющих вращающимся оборудованием в энергетике, нефтегазовой, нефтехимической и тяжелой промышленности. Датчик полностью совместим с мониторами и усилителями сигналов Bently Nevada 3300 XL, что делает его предпочтительным выбором для объектов, стандартизированных на платформе 3300.
Основные характеристики и преимущества
- ? Прямая совместимость с 3300 XL: Проверенная совместимость с существующими мониторами 3300 XL — в большинстве установок не требуется перекалибровка.
- ? Технология вихревых токов 8 мм: Обеспечивает высокоточное бесконтактное измерение радиальной вибрации вала, осевого положения и дифференциального расширения.
- ? Бронированная конструкция: Корпус из нержавеющей стали и прочная изоляция кабеля выдерживают суровые промышленные условия, включая высокие температуры, вибрацию и воздействие химикатов.
- ? Сертификация CN: Соответствует национальным стандартам Китая для использования в сертифицированных промышленных установках.
- ? 12-месячная гарантия: Каждое устройство поставляется с полной 12-месячной гарантией замены, поддерживаемой нашей технической службой.
- ? Быстрая глобальная доставка: Товары в наличии отправляются в течение 2–3 рабочих дней; доступны ускоренные варианты для критических остановок.
Сценарии применения
- Паровые и газовые турбины: Заменяйте изношенные датчики приближения на системах мониторинга валов турбин без изменения существующей прокладки кабелей или конфигурации монитора.
- Центробежные компрессоры: Обеспечьте непрерывный радиальный контроль вибрации во время плановых остановок, заранее подготовив запасные датчики.
- Насосы и вентиляторы: Обновите устаревшие датчики серии 3300 до спецификации XL для улучшения соотношения сигнал/шум в приложениях с регулируемыми приводами.
- Редукторы: Контролируйте частоту зацепления шестерен и состояние подшипников с помощью прецизионного датчика вихревых токов, соответствующего стандартам API 670.
- Генерация электроэнергии: Обеспечьте непрерывное соответствие требованиям системы защиты установки, поддерживая сертифицированный запас зондов 330101-00-18-10-02-CN.
Технические параметры и руководство по выбору
| Параметр | Технические характеристики |
|---|---|
| Номер детали | 330101-00-18-10-02-CN |
| Диаметр зонда | 8 мм |
| Серия | Bently Nevada 3300 XL |
| Технология датчика | Вихретоковая (бесконтактная) |
| Длина кабеля | 1,0 м (кабель зонда) |
| Требуется удлинительный кабель | Да — см. серию 330130 ниже |
| Рабочая температура | -35°C до +177°C |
| Сертификация | CN (Китайский национальный стандарт) |
| Гарантия | 12 месяцев |
| Состояние | Новый / Новый излишек |
Совет по выбору: Для завершения измерительной цепи 330101-00-18-10-02-CN требуется соответствующий удлинительный кабель и драйвер/осциллятор. Обратитесь к разделу «Бесшовные решения для обновления» ниже, чтобы выбрать правильную длину удлинительного кабеля для вашей установки.
Бесшовные решения для обновления
При переходе с более старого зонда серии 3300 на 330101-00-18-10-02-CN для полного и надёжного обновления необходимо обратить внимание на всю измерительную цепь — а не только на наконечник зонда. Следующие компоненты обычно заменяются или проверяются при модернизации зонда 3300 XL:
Сначала подтвердите длину и состояние вашего удлинительного кабеля. Интегрированный кабель зонда длиной 1,0 м должен использоваться вместе с совместимым удлинительным кабелем для подключения к драйверу/осциллятору. Для установок, требующих длины 4 метра, удлинительный кабель Bently Nevada 330130-040-03-CN (3300 XL, 4 м, бронированный) является прямым соответствием для систем с сертификатом CN — заменяйте его одновременно с зондом, чтобы исключить ухудшение сигнала из-за старой изоляции кабеля.
Для более длинных кабельных трасс между зондом и стойкой монитора бронированные соединительные кабели защищают целостность сигнала в условиях высокой вибрации. Соединительный кабель Bently Nevada 16710-08 (8 футов, экранированный) подходит для коротких расстояний от стойки до распределительной коробки, в то время как соединительный кабель Bently Nevada 16710-17 (17 футов, бронированный) предназначен для средних установок. Для больших машинных установок, где стойка монитора расположена удалённо, рассмотрите соединительный кабель Bently Nevada 16710-25 (25 футов), соединительный кабель Bently Nevada 16710-35 (35 футов, бронированный) или бронированный кабель Bently Nevada 16710-50 (50 футов) в зависимости от длины вашего кабельного пути.
Для установок с очень длинными кабельными трассами — что часто встречается в больших турбинных залах или на морских платформах — Bently Nevada 16710-66 бронированный соединительный кабель (66 футов) и Bently Nevada 16710-99 бронированный соединительный кабель (99 футов, усиленный) обеспечивают необходимую длину без снижения напряжения смещения системы ±24 В постоянного тока или чувствительности выхода.
Если при обновлении вы также меняете зонд с обратным креплением на опорном подшипнике или точке измерения осевого положения, рекомендуется использовать Bently Nevada 330907 3300 NSv зонд с обратным креплением (M10×1, 5 м) в качестве дополнительного устройства для обновления осевого канала в той же системе 3300 XL.
Часто задаваемые вопросы по руководству по модернизации
Вопрос 1: Является ли 330101-00-18-10-02-CN прямой заменой старого зонда 330101-00-18-10-02-00 (без CN)?
Ответ: Да, в большинстве случаев. Суффикс CN обозначает китайскую национальную сертификацию. Электрические и механические характеристики идентичны. Перед установкой убедитесь, что модель вашего драйвера/осциллятора поддерживает тот же диапазон напряжения зазора зонда (обычно −10 В постоянного тока при зазоре 2,0 мм).
Вопрос 2: Нужно ли перенастраивать зазор зонда после замены?
Ответ: Да. После установки нового 330101-00-18-10-02-CN необходимо установить зазор зонда в соответствии с рекомендованным производителем воздушным зазором (обычно 1,0–2,5 мм для зондов 8 мм) с помощью непроводящего щупа или используя выходное напряжение драйвера в качестве ориентира. Подробные процедуры установки зазора см. в Руководстве по установке Bently Nevada 141536-01.
Вопрос 3: Могу ли я повторно использовать существующий удлинительный кабель при замене только зонда?
A: Только если существующий удлинительный кабель в хорошем состоянии и является подходящим кабелем серии 3300 XL. Несовпадающие или повреждённые удлинительные кабели повлияют на чувствительность и линейность системы. Мы рекомендуем заменить удлинительный кабель — например, 330130-040-03-CN (4 м) — одновременно с заменой зонда для полностью проверенной измерительной цепи.
Q4: Подойдёт ли этот зонд для того же монтажного отверстия, что и оригинальный?
A: Да. Модель 330101-00-18-10-02-CN использует стандартный корпус зонда 8 мм с резьбой M10×1, который по размерам идентичен всем зондами 3300 XL 8 мм. Механическая обработка или изменение крепления не требуются.
Q5: Какие программные или конфигурационные изменения необходимы в мониторе 3300 XL после замены зонда?
A: Никаких действий не требуется, если заменяемый зонд той же модели. Монитор 3300 XL хранит данные калибровки для системы зонд/удлинитель/драйвер. Если вы меняете длину зонда или модель драйвера, может потребоваться перенастройка через программное обеспечение System 1 или локальную клавиатуру. Обратитесь в нашу техническую службу за консультацией.
Q6: Как проверить правильность работы зонда после установки?
A: Используйте откалиброванный постоянный вольтметр для измерения выходного напряжения драйвера при рекомендованном воздушном зазоре. Выходное значение должно быть в пределах ±0,5 В постоянного тока от номинального значения, указанного на этикетке драйвера. В качестве альтернативы используйте переносное калибровочное устройство Bently Nevada для проверки на месте.
Гарантийное обеспечение
Каждый Bently Nevada 330101-00-18-10-02-CN, поставляемый Industrial Control Hub, покрывается 12-месячной гарантией на замену с даты отгрузки. Наша гарантия покрывает:
- Производственные дефекты материалов и изготовления
- Электрические характеристики вне опубликованных спецификаций при нормальных условиях эксплуатации
- Физические повреждения, обнаруженные при получении (необходимо сообщить в течение 5 рабочих дней с момента доставки)
Гарантийные претензии обрабатываются в течение 3–5 рабочих дней. Мы предоставляем предоплаченный ярлык для возврата дефектных устройств и отправляем замену сразу после получения возвращённого товара. Для критически важных применений мы предлагаем предварительную замену — свяжитесь с нашей командой продаж для организации.
Гарантия не покрывает повреждения, вызванные неправильной установкой, неправильным зазором, перенапряжением или использованием вне указанного диапазона рабочих температур.
