Product Description
Решение по замене/модернизации Bently Nevada 31000-31-05-20-058-00-02 для серии 31000 — гарантированно плавный переход

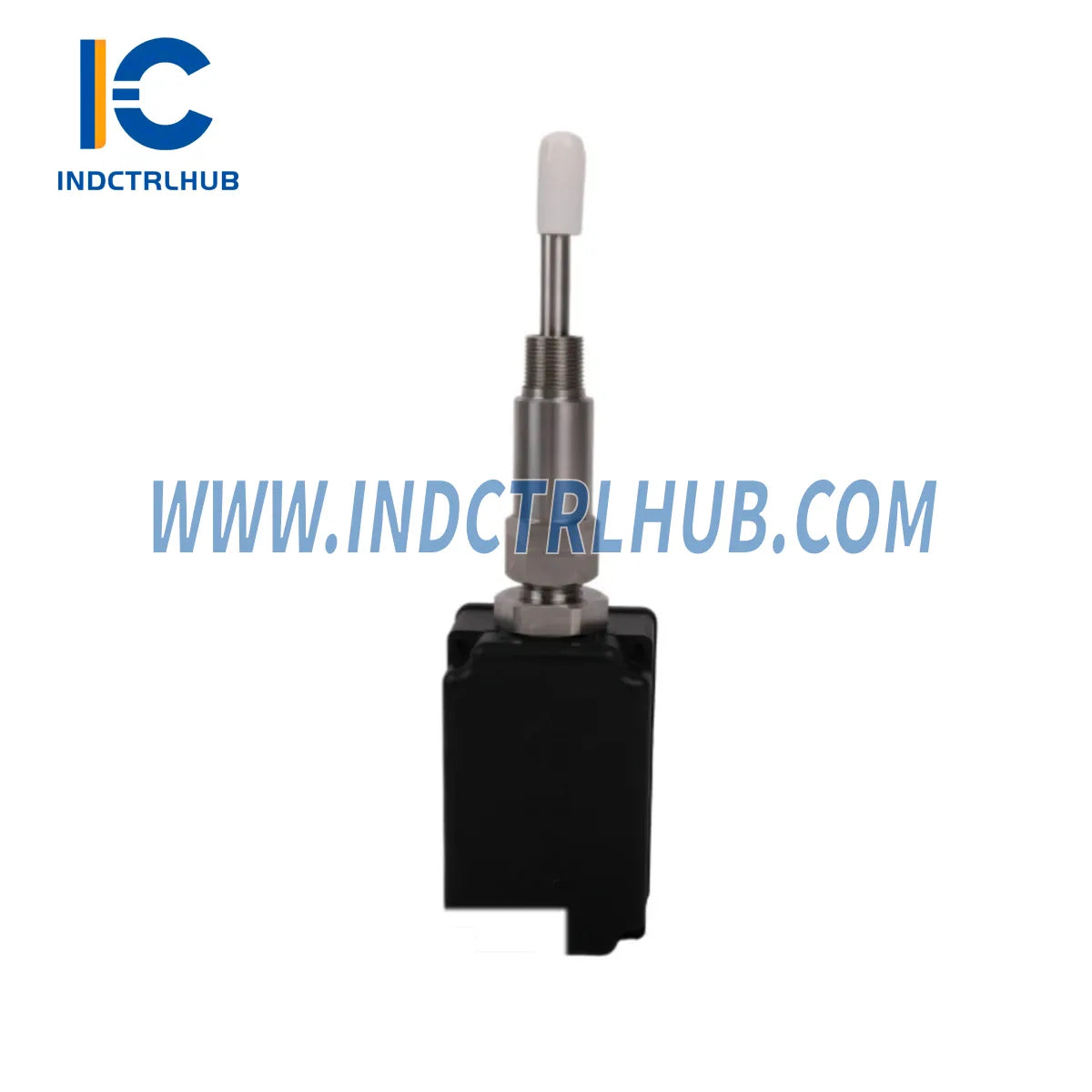

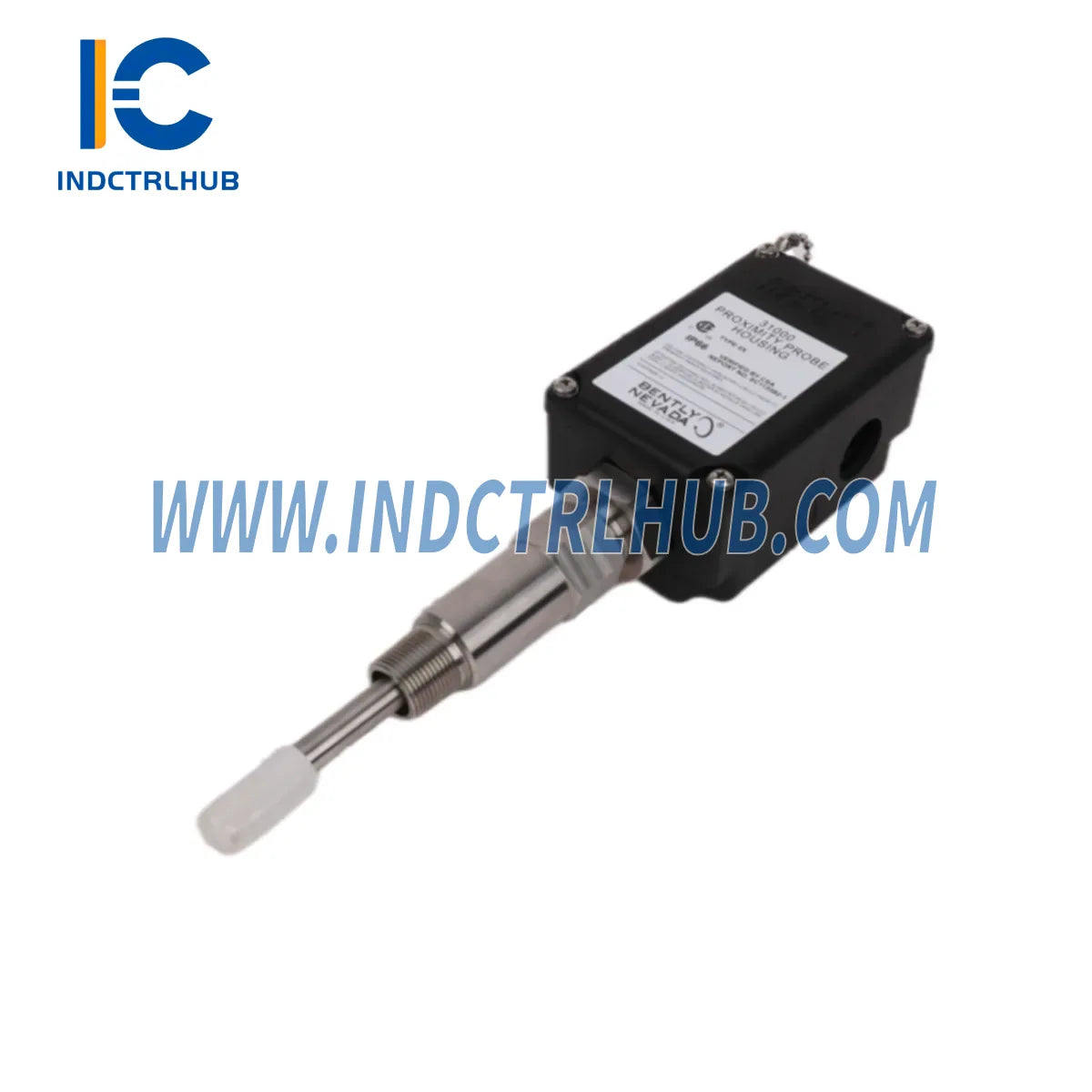

Bently Nevada 31000-31-05-20-058-00-02 — это прецизионный корпус для датчика приближения, разработанный для бесшовной интеграции в устаревшие и современные системы вибромониторинга серии 31000. Независимо от того, выводите ли вы из эксплуатации старую инфраструктуру или проводите поэтапную модернизацию завода, этот корпус служит критическим механическим интерфейсом, обеспечивающим точное позиционирование, механическую стабильность и электрическую изоляцию ваших вихретоковых датчиков приближения на протяжении всего цикла обновления.
Разработанный для промышленной надежности, этот узел решает наиболее распространённые проблемы при миграции устаревших систем: неправильное выравнивание зонда при повторной установке, несовместимость резьбовых соединений и ухудшение сигнала из-за изношенных или корродированных корпусов. Заменяя оригинальный корпус на 31000-31-05-20-058-00-02, инженеры по обслуживанию могут восстановить заводские настройки зазора зонда без вмешательства в окружающее оборудование, значительно сокращая время простоя во время плановых остановок.
Целевая аудитория включает инженеров по вращающемуся оборудованию, специалистов по надежности и интеграторов OEM, работающих в нефтехимической, энергетической, компрессорной и турбинной сферах, где приборы Bently Nevada серий 3300 и 31000 остаются основой программ мониторинга состояния.
Основные характеристики и преимущества
- ✓Совместимость без доработок: Размеры соответствуют оригинальным спецификациям корпуса серии 31000 — не требуются механическая обработка или адаптеры
- ✓Материалы промышленного класса: Коррозионно-стойкая конструкция, рассчитанная на суровые производственные условия, включая высокую влажность и углеводородные атмосферы
- ✓Точные допуски резьбы: Обеспечивает критическую точность зазора между зондом и целью (обычно ±0,001") для надежных измерений вихревых токов
- ✓Электрическая изоляция: Встроенная изоляция предотвращает появление паразитных токов, искажающих базовые сигналы вибрации
- ✓12-месячная гарантия: Полная гарантия замены, покрывающая производственные дефекты и несоответствие размеров
- ✓Быстрые сроки поставки: Наличие на складе с отправкой в течение недели для срочного обслуживания оборудования
Сценарии применения
- Капитальный ремонт газовой турбины: Замена изношенных корпусов на установках датчиков приближения вала компрессора и турбины без полной разборки подшипникового корпуса
- Модернизация центробежного компрессора: Стандартизация крепления зонда в многоступенчатых компрессорных установках при переходе с архитектуры 31000 на 3300 NSv
- Прогнозное обслуживание электростанций: Восстановите целостность зазора датчика на подшипниках паровых турбин во время плановых простоев
- Модернизация нефтехимического завода: Обновите устаревшие корпуса датчиков в рамках поэтапной миграции на мониторинг на базе стоек Bently Nevada 3500 Series
- Программы OEM запасных частей: Поддерживайте сертифицированный запас для парка вращающегося оборудования с требованиями к длительному сроку службы
Технические параметры и руководство по выбору
| Параметр | 31000-31-05-20-058-00-02 (новая) | Устаревшая серия 31000 (оригинальная) |
|---|---|---|
| Совместимость серии | Серия 31000 / 3300 NSv | Только серия 31000 |
| Спецификация резьбы | M10×1 (метрический стандарт) | M10×1 |
| Вместимость длины кабеля | Удлинительный кабель до 5 м | До 5 м |
| Рабочая температура | -40°C до +120°C | -35°C до +110°C |
| Материал | Нержавеющая сталь 316L | Нержавеющая сталь 304 |
| Гарантия | 12 месяцев | Гарантия отсутствует |
| Наличие | В наличии — Отгрузка в течение 5 рабочих дней | Снято с производства / Конец срока службы |
Совет по выбору: Если в вашей текущей установке используется бронированный кабель соединения длиной 5 м, сочетайте этот корпус с Bently Nevada 16710-66 Бронированный кабель соединения для приложений с увеличенным радиусом действия.
Бесшовные решения для обновления
При замене вашего устаревшего корпуса на 31000-31-05-20-058-00-02, для полной и надёжной миграции необходимо проверить совместимость всех взаимодействующих компонентов. Ниже приведён тщательно подобранный путь обновления, охватывающий всю цепочку сигнала от наконечника датчика до стойки мониторинга:
- Датчик приближения (головка датчика): Убедитесь, что ваш датчик — это современный тип NSv. Рекомендуемый датчик для этого корпуса — Bently Nevada 330907 3300 NSv датчик с обратным креплением (M10×1, 5 м), обеспечивающий заводскую согласованность чувствительности зазора и совместимость резьбы.
- Кабель соединения (короткая длина): Для установок в пределах 15 футов от распределительной коробки замените стареющие кабели на Bently Nevada 16710-15 Бронированный кабель соединения (15 футов, 3-жильный), чтобы устранить шум сигнала из-за трещин в изоляции.
- Кабель соединения (стандартная длина): Для проложек длиной 25 футов — наиболее распространённая конфигурация установки — обновите до Bently Nevada 16710-25 Кабель соединения (25 футов), совместимого с конфигурациями акселерометров 330400 и 330425.
- Соединительный кабель (длинный участок): Для удлинённых кабельных трасс до 20 м Bently Nevada 16710-66 бронированный соединительный кабель (20 м, 3-жильный) сохраняет целостность сигнала на больших площадях оборудования.
- Монитор вибрации (одноканальный): Если вашему шкафу мониторинга требуется обновление отдельного канала, Bently Nevada 1900/27 одноканальный монитор вибрации (24VDC) предлагает экономичное решение для приложений вне шкафа.
- Модуль TDI и ввод-вывод: При переходе на шкаф серии 3500 убедитесь, что Bently Nevada 3500/22-01-01-01 TDI Module and I/O имеет необходимую версию прошивки для приёма входов датчиков приближения от новой конфигурации корпуса.
- Модуль релейного выхода: Обновите проводку реле сигнализации на Bently Nevada 3500/33 16-канальный релейный модуль (SPDT) для поддержки расширенных требований ввода-вывода современной архитектуры мониторинга.
- Монитор температуры: Для обновлений с комбинированным контролем вибрации и температуры Bently Nevada 3500/61 6-канальный монитор температуры (RTD/TC) интегрируется напрямую в тот же шкаф 3500.
- Модуль заземления: Проверьте целостность системы заземления, установив Bently Nevada 138257-01 Earthing Module, чтобы предотвратить помехи от петли заземления, которые могут маскировать реальные вибрационные события.
- Модуль ESD CPU: Для критически важных приложений с интеграцией аварийного отключения Bently Nevada 3701/55 ADAPT ESD CPU Module обеспечивает вычислительную основу для логики срабатывания, связанной с обновлёнными входами датчиков приближения.
Часто задаваемые вопросы по модернизации
В: Могу ли я установить 31000-31-05-20-058-00-02 без снятия корпуса подшипника?
О: В большинстве случаев — да. Сборка корпуса разработана для замены на месте. При остановленной машине и втянутом зонде корпус можно открутить и заменить, не трогая крышку подшипника или уплотнительную сборку. Всегда проверяйте размеры зазоров согласно чертежу вашей конкретной машины перед началом работы.
В: Какую настройку зазора зонда следует использовать после установки нового корпуса?
A: Стандартный начальный зазор для датчиков серии 31000 составляет 50 мил (1.27 мм), что соответствует примерно -10.5 В постоянного тока на выходе прибора. После установки перекалибруйте с помощью калиброванного инструмента зазора и убедитесь, что выходное напряжение находится в линейном диапазоне вашего прибора перед возвратом машины в эксплуатацию.
Q3: Совместим ли 31000-31-05-20-058-00-02 с приборами 3300 XL и 3300 NSv?
A: Да. Корпус механически совместим с системами датчиков 3300 XL 8 мм и 3300 NSv. Однако убедитесь, что ваш драйвер прибора соответствует типу датчика (XL или NSv), так как коэффициенты чувствительности различаются (7.87 В/мм для XL и 7.87 В/мм для NSv — проверьте в техническом описании вашей системы).
Q4: Как проверить целостность проводки после замены корпуса?
A: При выключенной системе используйте калиброванный мультиметр для проверки целостности цепи от наконечника датчика через соединительный кабель до входных клемм прибора. Целостность экрана проверяйте отдельно. Обратитесь к документации Bently Nevada System 1 для идентификации клемм вашего конкретного модуля стойки.
Q5: Повлияет ли замена корпуса на мои существующие данные базового уровня вибрации?
A: Новый корпус может вызвать небольшое изменение напряжения постоянного тока зазора, если датчик установлен на немного другую глубину. Восстановите базовый уровень вибрации (амплитуда и фаза 1X, 2X) после первого запуска на полной скорости после установки. Обновите базу данных System 1 новыми опорными векторами.
Q6: Какой необходим физический зазор для установки?
A: Рекомендуется минимальный радиальный зазор 40 мм вокруг корпуса для доступа ключом при установке. Диаметр корпуса соответствует оригинальной спецификации серии 31000. Обратитесь к чертежу OEM вашей машины для точных размеров зазоров в месте крепления датчика.
Гарантийное обеспечение
Каждый Корпус датчика приближения Bently Nevada 31000-31-05-20-058-00-02, поставляемый Industrial Control Hub, обеспечивается комплексной 12-месячной гарантией замены, покрывающей:
- Производственные дефекты материалов и изготовления
- Несоответствие размеров опубликованным спецификациям Bently Nevada
- Повреждение резьбы или дефекты отделки поверхности, выявленные при получении
Гарантийные претензии обрабатываются в течение 5 рабочих дней с момента получения возвращённого товара. Замена отправляется со склада приоритетной доставкой без дополнительной оплаты. По вопросам гарантии обращайтесь в нашу техническую поддержку по адресу [email protected] или по телефону +0086 18359243191.
Для приложений, требующих расширенного гарантийного обслуживания более 12 месяцев или технической поддержки на месте во время установки, пожалуйста, свяжитесь с нами для обсуждения индивидуального сервисного соглашения.
