Product Description

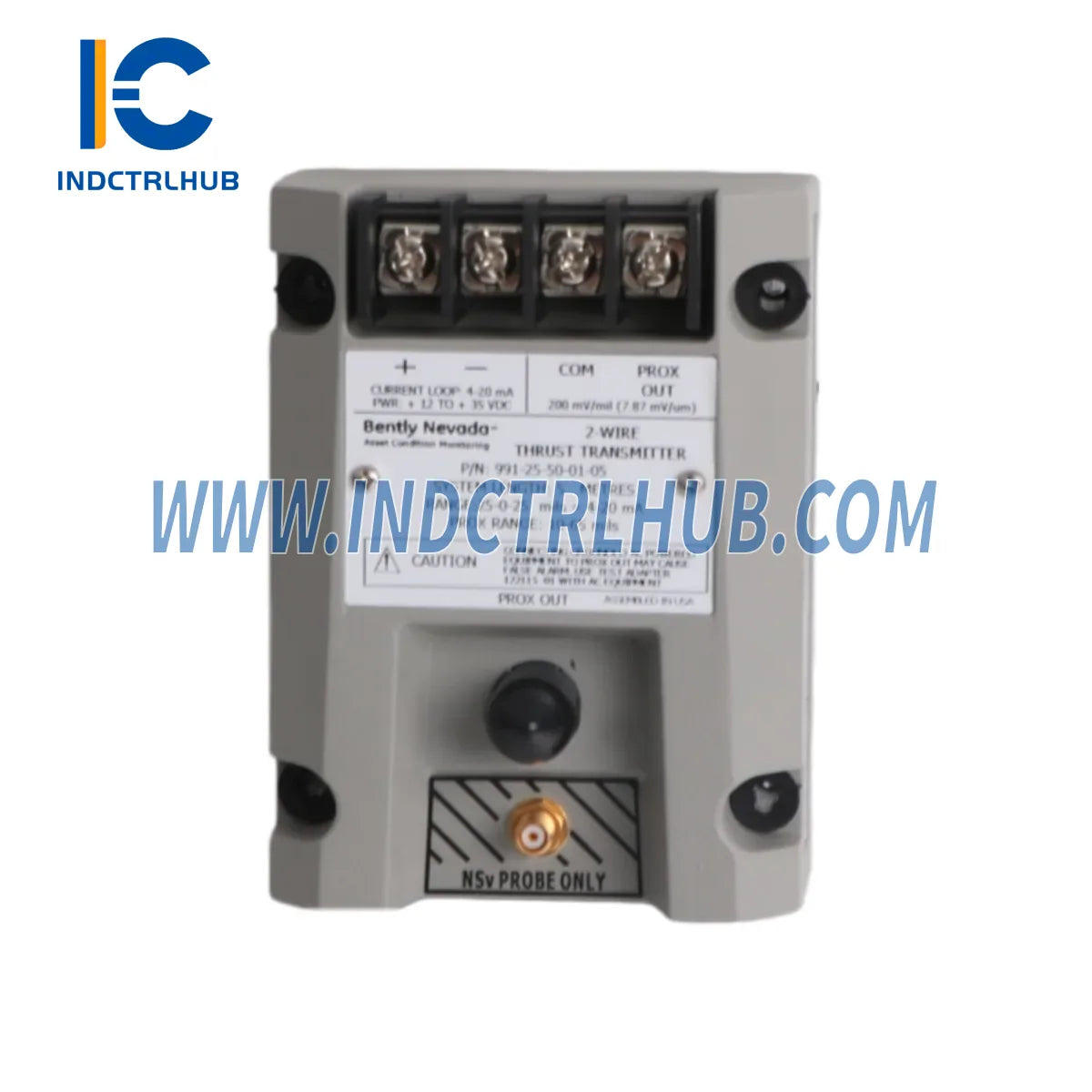

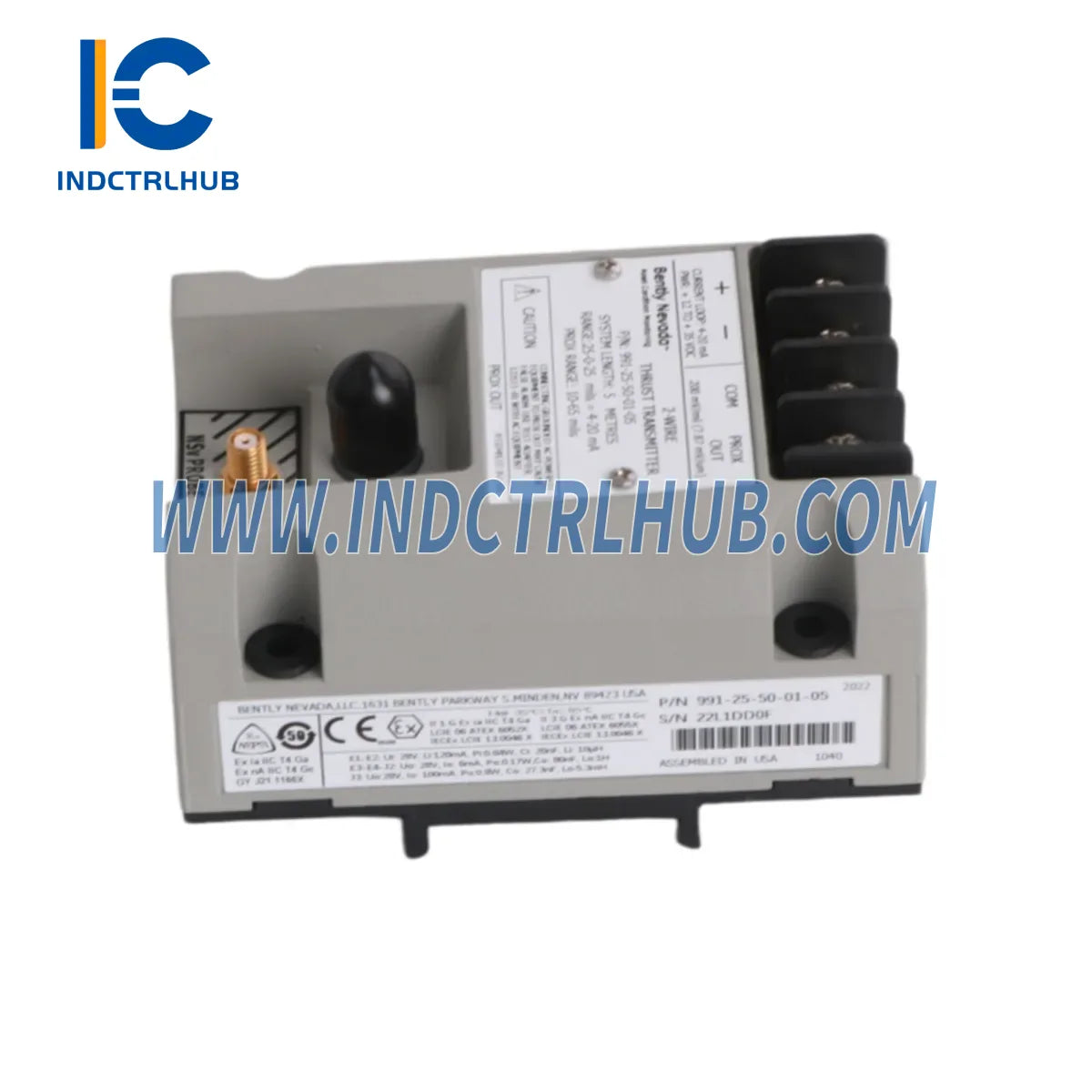

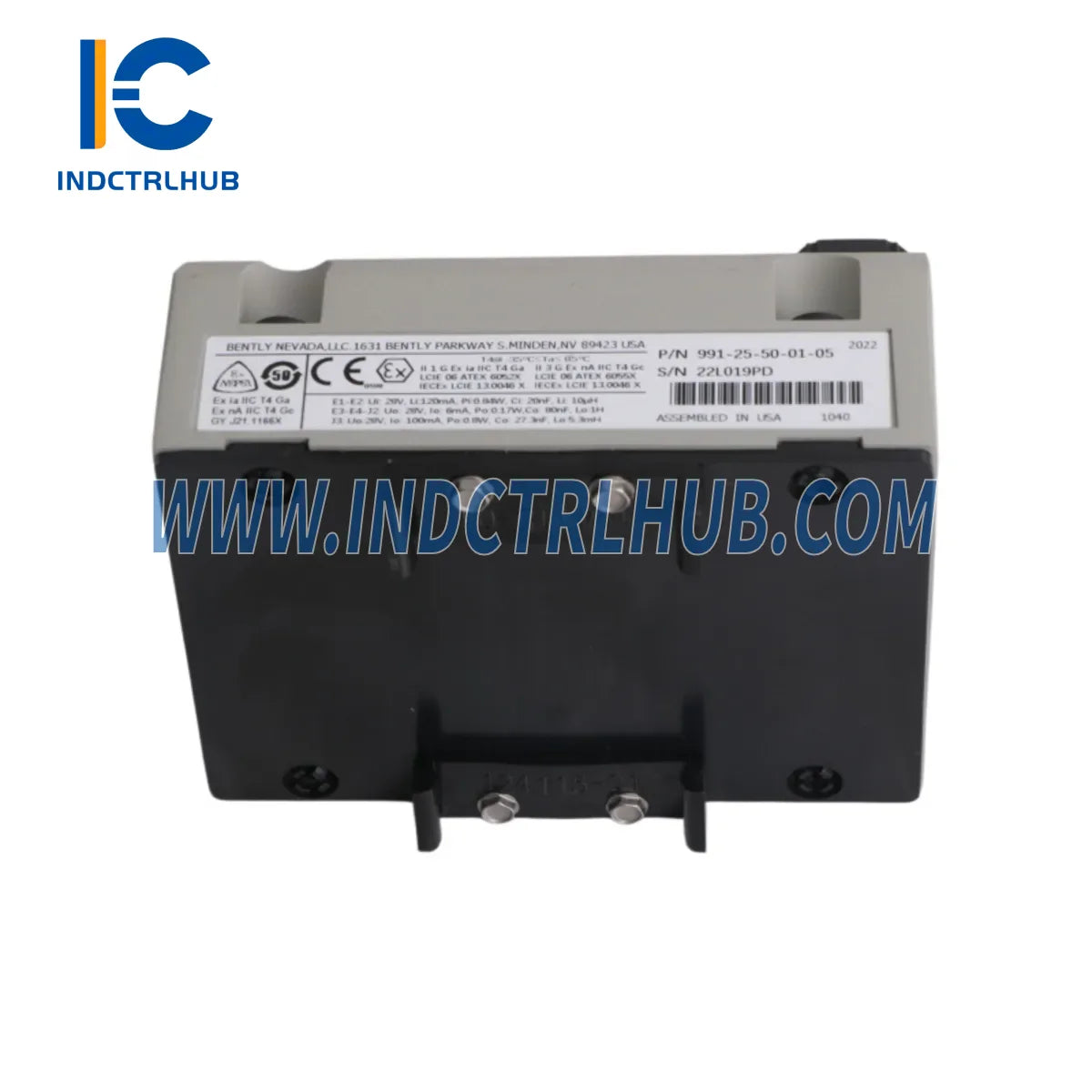

Прочный осевой передатчик Bently Nevada 991-25-50-01-05 для суровых условий эксплуатации
В мире защиты вращающегося оборудования мониторинг осевого смещения не является опцией — это последняя линия обороны перед катастрофическим отказом. Передатчик осевого усилия Bently Nevada 991-25-50-01-05 разработан для непрерывного и высокоточного измерения положения осевого усилия в самых требовательных промышленных условиях, от морских нефтяных платформ до подземных горных работ. Этот прочный модуль, спроектированный для бесшовной интеграции с системами защиты оборудования серии 3500 Bently Nevada, обеспечивает аналоговый выход 4–20 мА в реальном времени, позволяя операторам обнаруживать опасные осевые перемещения вала до того, как они приведут к необратимым механическим повреждениям.
Созданный для инженеров и специалистов по надежности, которые не готовы идти на компромиссы с временем безотказной работы, 991-25-50-01-05 сочетает промышленную обработку сигнала с компактным форм-фактором для монтажа на панель. Независимо от того, защищаете ли вы высокоскоростной компрессор на нефтехимическом заводе или турбину на электростанции, этот передатчик обеспечивает уверенность в измерениях, необходимую вашим системам безопасности.
Таблица технических характеристик для суровых условий
| Параметр | Технические характеристики |
|---|---|
| Модель / Артикул | 991-25-50-01-05 |
| Бренд | Bently Nevada (Baker Hughes) |
| Функция | Передатчик тяги / осевого положения |
| Выходной сигнал | Аналоговый выход 4–20 мА |
| Совместимая система | Защита оборудования серии Bently Nevada 3500 |
| Крепление | Панель / DIN-рейка |
| Рабочая температура | -40°C до +85°C |
| Степень защиты | IP54 (защита от пыли и брызг) |
| Классификация опасных зон | Совместимость с зоной 2 / классом I Div 2 |
| Питание | 18—0 В постоянного тока |
| Страна происхождения | Соединённые Штаты |
| Гарантия | 12 месяцев — запчасти и работа |
| Состояние | Новые / восстановленные в наличии |
Комплексные решения по защите
Использование 991-25-50-01-05 в опасной среде требует комплексного подхода к защите оборудования. Один только передатчик осевого усилия не может защитить ваши вращающиеся активы — он должен быть интегрирован в многоуровневую архитектуру защиты, которая учитывает вибрацию, технологические параметры и видимость для оператора.
Для полного осевого и радиального контроля вала сочетайте этот передатчик с вибрационным монитором Bently Nevada 2300/20, который обеспечивает двойной выход 4–20 мА для одновременного радиального контроля вибрации — необходимое дополнение в системах защиты турбомашин.
В зонах с опасными условиями класса 2, где мониторинг давления процесса также критичен, дифференциальный передатчик давления ABB 266DSH (класс SIL 2/3, протокол HART) идеально интегрируется вместе с 991-25-50-01-05, обеспечивая комплексный уровень безопасности процесса и оборудования.
Для интерфейса оператора и подтверждения сигналов тревоги в диспетчерских, расположенных рядом с опасными зонами, модуль Honeywell 10002/1/2 Run Stop с ключом (NEMA 4X) обеспечивает прочную, защищённую от вмешательства точку управления, рассчитанную на мойку и коррозионные среды.
Если вашей системе защиты требуется выделенный HMI для визуализации трендов в реальном времени, сенсорный HMI GE IC754VSI12CTD-HH QuickPanel View с 12-дюймовым цветным TFT-дисплеем обеспечивает высокое разрешение и позволяет операторам отслеживать тренды положения усилия вместе с вибрационными и технологическими данными на одном экране.
Для применений, требующих дополнительного передатчика усилия с другой конфигурацией диапазона, передатчик усилия Bently Nevada 991-25-70-01-01 предлагает расширенный диапазон измерений и служит прямой перекрёстной ссылкой для архитектур защиты нескольких машин.
Инфраструктура для монтажа шины и контроллера обеспечивается модулями системной шины Bachmann BS203/BS204/BS216, которые поддерживают конфигурации контроллеров M1 с 3, 4 и 16 слотами — идеально подходят для интеграции 991-25-50-01-05 в централизованный шкаф защиты оборудования.
Применение в критической инфраструктуре
Нефть и газ — компрессия на верхнем и среднем звене: На компрессорных станциях газопроводов мониторинг осевого упора обязателен согласно стандартам защиты оборудования API 670. 991-25-50-01-05 обеспечивает непрерывный сигнал положения упора, необходимый системам безопасности (SIS) для запуска аварийного отключения (ESD) при превышении установленных пределов осевого смещения. Совместимость с зоной 2 позволяет устанавливать устройство в классифицированных зонах без дополнительных взрывозащищенных корпусов.
Горное дело — защита вентиляционных вентиляторов и насосов: Подземные горные работы зависят от больших центробежных вентиляторов и шламовых насосов, работающих непрерывно в пыльных и влажных условиях. Отказ подшипника упора в этих машинах может привести к длительным остановкам производства и значительным рискам для безопасности. Широкий диапазон рабочих температур и степень защиты IP54 модели 991-25-50-01-05 обеспечивают надежные измерения даже в самых суровых подземных условиях.
Генерация электроэнергии — мониторинг паровых и газовых турбин: В комбинированных циклах электростанций осевой контроль смещения роторов паровых турбин является критической функцией системы защиты турбины. 991-25-50-01-05 интегрируется напрямую с стойками серии Bently Nevada 3500, обеспечивая высокоточный сигнал положения упора, необходимый для функций сигнализации и отключения, поддерживая непрерывную работу при номинальной нагрузке без ущерба для запасов безопасности.
Часто задаваемые вопросы по безопасности и качеству
Q: Какова гарантия на 991-25-50-01-05?
A: Все устройства, поставляемые Industrial Control Hub, имеют 12-месячную гарантию, покрывающую запчасти и работу. Гарантийные обращения обрабатываются в течение 5 рабочих дней, при критических приложениях возможна предварительная замена.
Q: Соответствует ли этот датчик стандартам защиты оборудования API 670?
A: Bently Nevada 991-25-50-01-05 разработан для использования в системах серии Bently Nevada 3500, которые широко признаны соответствующими требованиям API 670 для мониторинга положения осевого усилия. Конечные пользователи должны подтвердить соответствие системы требованиям своего сертифицирующего органа.
Q: Можно ли использовать это устройство в зонах с классификацией ATEX или IECEx?
A: 991-25-50-01-05 совместим с установками зоны 2 / класса I, раздел 2. Для применения в зоне 1 или зоне 0 проконсультируйтесь с нашей технической командой по вопросам подходящих барьеров или изоляторов.
Q: Каков срок поставки этого продукта?
A: Товары в наличии отправляются в течение 3 рабочих дней. Для восстановленных или протестированных устройств срок поставки обычно составляет 7–14 рабочих дней. Для критических остановок доступна ускоренная доставка.
Q: Предоставляете ли вы сертификаты калибровки или отчёты о тестировании?
A: Да. Отчёты о функциональных испытаниях доступны по запросу. Сертификаты калибровки от третьих лиц могут быть оформлены за дополнительную плату.
Q: Как проверить совместимость с моей существующей стойкой Bently Nevada 3500?
A: 991-25-50-01-05 — это стандартный датчик осевого усилия Bently Nevada. Свяжитесь с нашей инженерной командой, сообщите конфигурацию вашей стойки, и мы подтвердим совместимость перед отправкой.
