Product Description

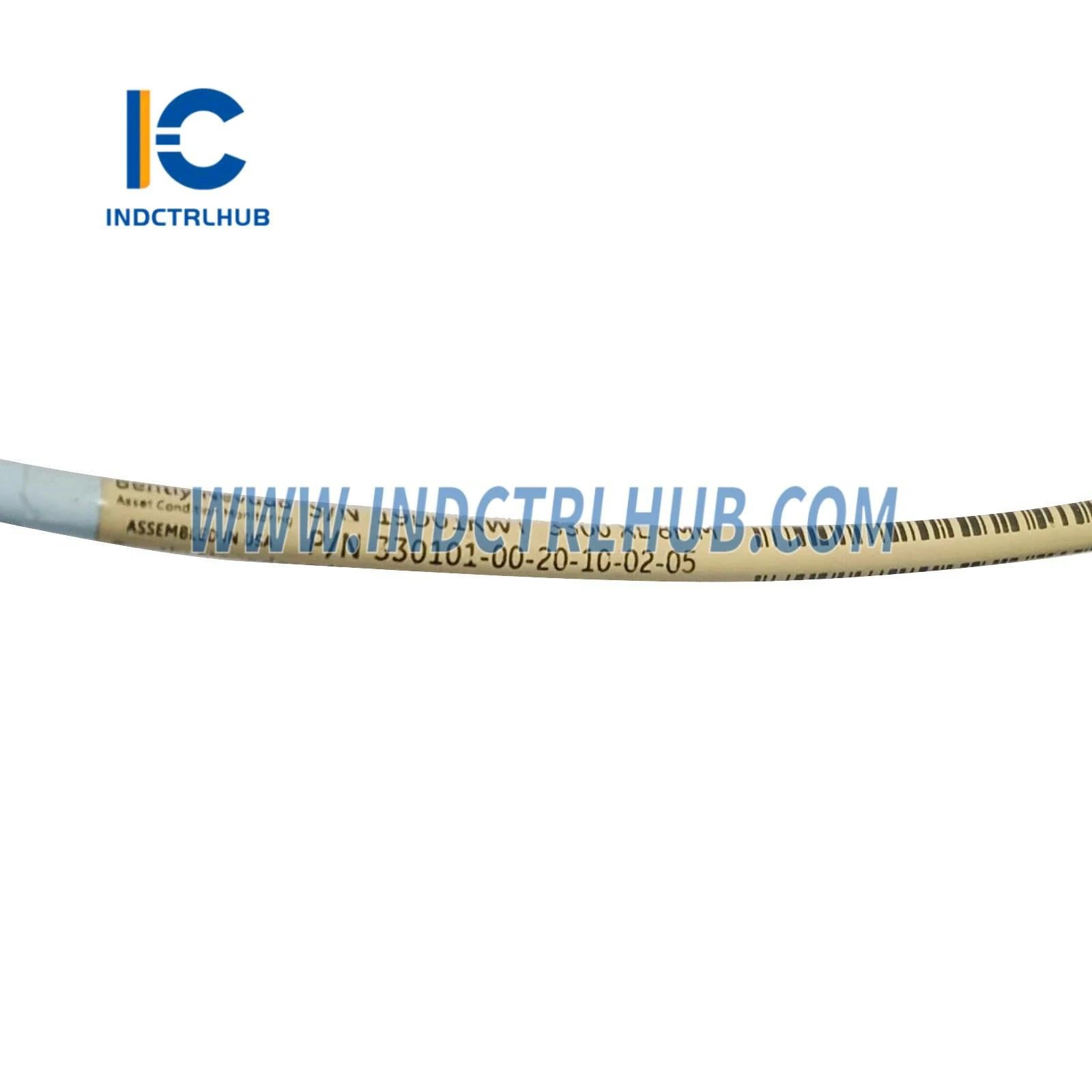

Bently Nevada 330101-00-20-10-02-05 — 8-мм датчик приближения 3300 XL (промышленного класса)
Bently Nevada 330101-00-20-10-02-05 — новый оригинальный OEM-индуктивный датчик приближения 8 мм, разработанный для системы мониторинга серии 3300 XL. Предназначен для обеспечения субмикронного разрешения при непрерывном измерении вибрации вала и осевого положения, этот зонд является предпочтительным выбором для защиты вращающегося оборудования в энергетике, нефтехимии и тяжелой промышленности.
Независимо от того, запускаете ли вы новую турбинную установку, заменяете изношенный датчик в критической компрессорной цепи или расширяете существующий шкаф 3300 XL, модель 330101-00-20-10-02-05 идеально интегрируется с драйверами и мониторами Bently Nevada — перенастройка не требуется при использовании в сертифицированной системе зонд-драйвер-удлинительный кабель.
Основные характеристики и преимущества
- ✅ 8-мм элемент индуктивного датчика — Оптимальный диапазон зазора для стальных целей; обеспечивает линейный выход по всему диапазону измерений
- ✅ Совместимость с системой 3300 XL — Подключение и работа с драйверами 3300 XL без перенастройки; сохраняет заводские калибровочные коэффициенты
- ✅ Высокая термостойкость — Работает в суровых условиях корпуса подшипника при температурах до 177 °C (350 °F)
- ✅ Корпус из нержавеющей стали — Резьбовой корпус M10×1 устойчив к ослаблению от вибраций и коррозионным процессам
- ✅ Новый заводской OEM-сток — Поставляется с оригинальной документацией и прослеживаемостью Bently Nevada
- ✅ 12-месячная гарантия — Защита от производственных дефектов с даты отгрузки
Сценарии применения
Паровые и газовые турбины: Непрерывный мониторинг радиальной вибрации вала на подшипниках скольжения; раннее обнаружение дисбаланса ротора и несоосности до катастрофических отказов.
Центробежные компрессоры: Измерение положения осевого усилия для защиты упорных подшипников в высоконапорных газовых компрессорных установках — критическая мера безопасности в СПГ и нефтепереработке.
Насосы и вентиляторы: Экономичный контроль вибрации вращающегося оборудования вспомогательных систем, где требуется соответствие API 670.
Электродвигатели: Анализ орбиты вала и мониторинг дифференциального расширения на крупных асинхронных двигателях, приводящих критические технологические нагрузки.
Редукторы: Анализ частоты зацепления шестерен и обнаружение дефектов подшипников в высокоскоростных силовых передачах.
Технические параметры
| Параметр | Технические характеристики |
|---|---|
| Номер детали | 330101-00-20-10-02-05 |
| Серия | Bently Nevada 3300 XL |
| Диаметр зонда | 8 мм |
| Длина зонда | 200 мм (стандарт) |
| Длина кабеля | Интегрированный кабель длиной 1,0 м |
| [connector] | 3-контактный разъем в стиле MIL-C-5015 |
| Дальность обнаружения (линейная) | 0,25 – 2,26 мм (10 – 89 мил) |
| Коэффициент масштабирования | 7,87 В/мм (200 мВ/мил) |
| Рабочая температура | от −35 °C до +177 °C |
| Материал цели | Сталь (марка AISI 4140) |
| Материал корпуса | Нержавеющая сталь 316 |
| Резьба | M10 × 1.0 |
| Состояние | Новый / OEM |
| Страна происхождения | Соединённые Штаты |
| Гарантия | 12 месяцев |
Руководство по выбору
Серия 330101 использует стандартизированную структуру номера детали: 330101 – [diameter] – [probe length] – [cable length] – [connector] – [target material code]. Суффикс -00-20-10-02-05 означает: стандартный диаметр, корпус зонда 200 мм, кабель 1,0 м, разъем MIL, цель из стали. Если для вашего применения требуется другой длины кабель или бронированная оболочка, свяжитесь с нашей командой для подбора альтернативных конфигураций.
Расширенные функции и интеграция в систему
В сочетании с совместимым зондом обратного монтажа Bently Nevada 330907 3300 NSv или удлинительным кабелем, модель 330101-00-20-10-02-05 образует полную цепь измерения вихревых токов. Для управления релейным выходом и сигнализацией интегрируйте с релейным модулем Bently Nevada 3500/33 на 16 каналов. Совместный мониторинг температуры поддерживается с помощью температурного монитора Bently Nevada 3500/61.
Для комплексных решений по мониторингу вибрации рассмотрите возможность использования вместе с:
- Вибрационный монитор Bently Nevada 1900/27 — одноканальный автономный монитор на 24 В постоянного тока
- Модуль TDI Bently Nevada 3500/22-01-01-01 — динамический вход преобразователя для стойки 3500
- Соединительный кабель Bently Nevada 16710-25 длиной 25 футов — для передачи сигнала акселерометра
- Бронированный соединительный кабель Bently Nevada 16710-15 длиной 15 футов — бронированный кабель с 3 проводниками для полевых подключений
- Модуль заземления Bently Nevada 138257-01 — заземление ввода-вывода для стойки 3500/04
Доставка и обслуживание
- 📦 Срок поставки: Товары на складе отправляются в течение 1–3 рабочих дней; доступна международная экспресс-доставка DHL / FedEx
- 🔧 Гарантия: 12 месяцев с даты отгрузки от производственных дефектов
- 📄 Документация: Включены технический паспорт, сертификат калибровки и упаковочный лист
- 💬 Техническая поддержка: Консультации по применению до покупки и помощь при вводе в эксплуатацию после покупки
- 🔄 Возврат: 30-дневный срок возврата для неиспользованных, неустановленных товаров в оригинальной упаковке
Часто задаваемые вопросы
В: Совместим ли 330101-00-20-10-02-05 с драйвером Bently Nevada 3300 XL?
О: Да. Серия зондов 330101 откалибрована на заводе для использования с драйверами 3300 XL. Повторная калибровка в полевых условиях не требуется при использовании полной системы зонд-драйвер-удлинительный кабель согласно спецификации.
В: В чем разница между зондами серии 330101 и 330900?
О: 330101 — это стандартный зонд с креплением 8 мм для системы 3300 XL, тогда как серия 330900 (например, 330907) предназначена для обратного монтажа NSv. Выбор зависит от геометрии корпуса подшипника и ориентации монтажа.
В: Может ли этот зонд измерять осевое положение, а не только радиальную вибрацию?
О: Да. Индукционные датчики приближения измеряют зазор между наконечником зонда и поверхностью цели. При правильном монтаже один и тот же зонд можно использовать как для измерения радиальной вибрации вала, так и для измерения осевого положения упора.
В: С какими материалами целей совместим 330101-00-20-10-02-05?
О: Зонд откалиброван для стали AISI 4140. Другие ферромагнитные стали совместимы с использованием корректирующего коэффициента. Для цветных металлов (алюминий, титан) требуется специальная калибровка — свяжитесь с нами для консультации.
В: Предоставляете ли вы сертификат соответствия (CoC) с этим продуктом?
О: Да. Сертификат соответствия (CoC) и оригинальная документация Bently Nevada прилагаются к каждой поставке. Сертификаты калибровки доступны по запросу.
В: Как проверить правильность работы зонда после установки?
О: Используйте датчик Bently Nevada proximitor/driver для проверки выходного напряжения постоянного тока при номинальном зазоре (обычно −10 В постоянного тока при зазоре 1,0 мм для системы 200 мВ/мил). Обратитесь к руководству по системе 3300 XL для полного описания процедур ввода в эксплуатацию.
