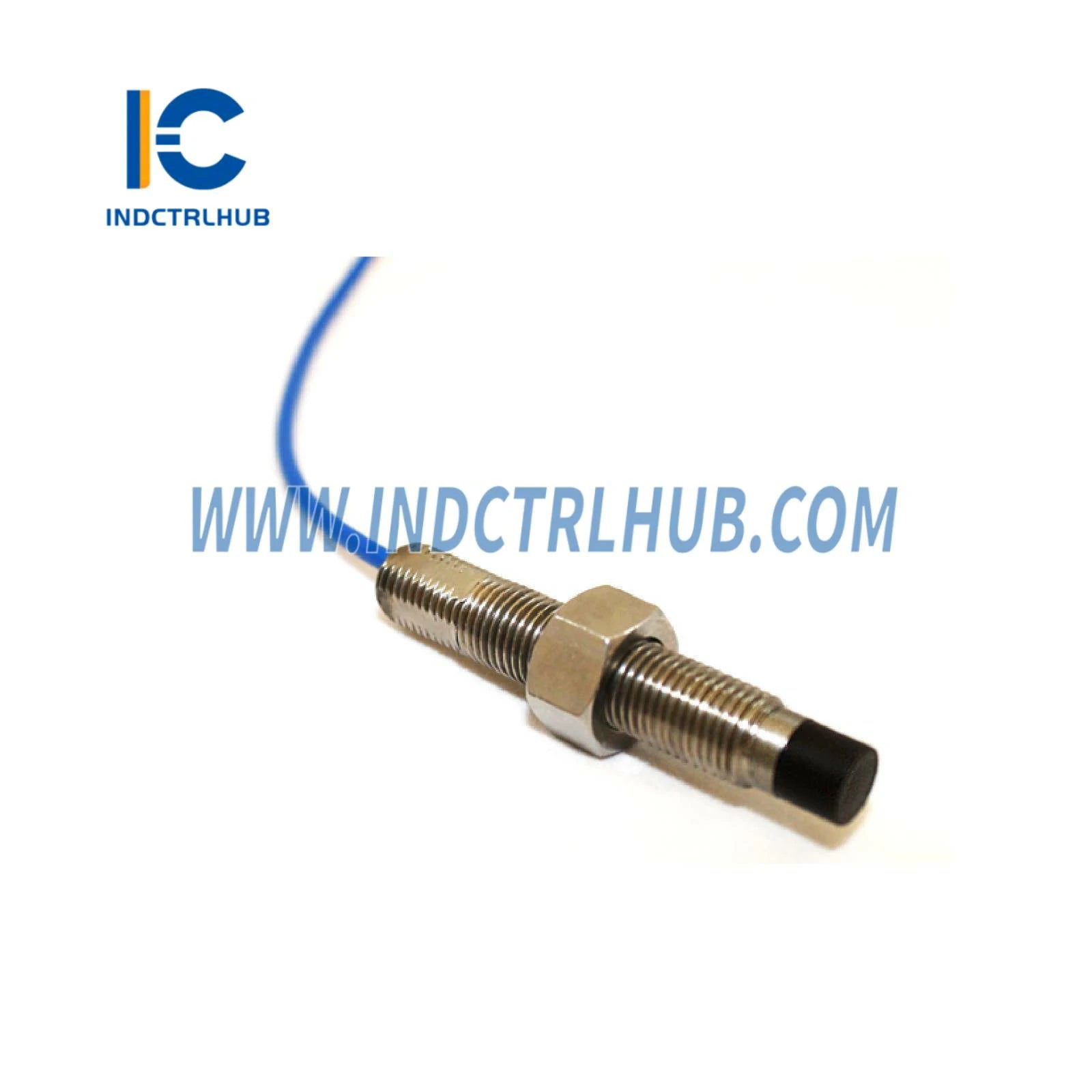

• Bently Nevada 30000-00-13-12-02 3300 XL 8mm Proximity Sensor Probe New Original Ready to ship
1 1

Оригинальный датчик приближения Bently Nevada 30000-00-13-12-02 | 3300 XL 8 мм новый

Оригинальный датчик приближения Bently Nevada 30000-00-13-12-02 | 3300 XL 8 мм новый

  • Manufacturer: Bently Nevada

  • Product No.: 30000-00-13-12-02

  • Condition:1000 в наличии

  • Product Type: Датчик приближения

  • Product Origin: 8941166657795

  • Payment: T/T, Western Union

  • Weight: 200g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Круглосуточная поддержка
  • Возврат в течение 30 дней
  • Быстрая доставка

Bently Nevada 30000-00-13-12-02 — 8-миллиметровый датчик приближения 3300 XL (промышленного класса)

Bently Nevada 30000-00-13-12-02 — это прецизионный индуктивный датчик приближения, разработанный для системы защиты оборудования серии 3300 XL. Предназначен для непрерывного бесконтактного измерения радиальной вибрации вала, осевого положения и дифференциального расширения. Этот 8-миллиметровый датчик является ключевым элементом мониторинга вращающегося оборудования в энергетике, нефтегазовой и нефтехимической промышленности.

Независимо от того, обслуживаете ли вы паровую турбину, газовый компрессор или центробежный насос, модель 30000-00-13-12-02 обеспечивает точность измерений и устойчивость к окружающей среде, необходимые для круглосуточной защиты критически важных активов. Заводская калибровка и полная совместимость с приводами и удлинительными кабелями Bently Nevada 3300 XL позволяют легко интегрировать этот датчик в существующие системы мониторинга.

✅ Основные функции и технические преимущества

  • Технология индуктивного датчика: Бесконтактное измерение исключает механический износ, обеспечивая долгосрочную надёжность в условиях высокоскоростного вращающегося оборудования.
  • Диаметр наконечника датчика 8 мм: Оптимизированный диапазон измерений для валов с чувствительностью стандартной системы 3300 XL 7,87 В/мм (200 мВ/мил).
  • Широкий температурный диапазон: Надёжно работает при температурах от -35°C до +121°C (-31°F до +250°F), подходит для горячих и холодных технологических сред.
  • Интегрированный кабель длиной 5 метров: Предварительно подключённый бронированный кабель снижает сложность установки и потери сигнала на расстоянии.
  • Заводская калибровка: Каждый датчик откалиброван по стандартам Bently Nevada с использованием мишеней из стали AISI 4140, что гарантирует прослеживаемость измерений.
  • Совместимость с обратным монтажом: Поддерживает как стандартные, так и обратные конфигурации монтажа для гибкой установки.
  • Защита IP67: Герметичен от пыли и временного погружения в воду, подходит для суровых условий производства.

📐 Технические параметры

Параметр Технические характеристики
Номер детали 30000-00-13-12-02
Серия Bently Nevada 3300 XL
Диаметр наконечника зонда 8 мм
Диапазон измерений 0,25 мм до 2,25 мм (10 до 90 мил)
Чувствительность 7,87 В/мм (200 мВ/мил)
Длина кабеля 5 м (16,4 фута) встроенный бронированный кабель
Рабочая температура -35°C до +121°C (-31°F до +250°F)
Напряжение питания -24 В постоянного тока (номинальное)
Выходной сигнал -1 В постоянного тока до -19 В постоянного тока
Размер резьбы M10 × 1
Материал цели Сталь AISI 4140 (стандартная калибровка)
Степень защиты от проникновения IP67
Сертификаты CE, ATEX (см. технический паспорт для зональных рейтингов)
Состояние Новый / Оригинальный

🏭 Сценарии применения

1. Мониторинг вала паровых и газовых турбин
Электростанции полагаются на непрерывные данные о радиальных вибрациях для обнаружения дисбаланса ротора, смещения и износа подшипников до возникновения катастрофических отказов. Модель 30000-00-13-12-02 обеспечивает субмикронное разрешение, необходимое для систем защиты турбин, соответствующих стандарту API 670.

2. Осевое положение центробежного компрессора
В компрессорных установках для нефтегазовой отрасли критически важно контролировать осевую нагрузку. Этот датчик в паре с приводом 3300 XL обеспечивает данные о положении осевого усилия в реальном времени, предотвращая контакт ротора со статором в компрессорах высокого давления.

3. Дифференциальное расширение насоса и двигателя
Термическое расширение при запуске и остановке вызывает дифференциальное расширение ротора и корпуса. Зонд 3300 XL 8 мм точно отслеживает эти медленные изменения положения, обеспечивая безопасные процедуры разгона.

4. Скорость редуктора и фазовый эталон
Используемый в качестве эталонного зонда keyphasor, 30000-00-13-12-02 обеспечивает сигналы с частотой один оборот за цикл, необходимые для динамической балансировки и фазового анализа в многоступенчатых редукторах.

5. Мониторинг мешалки нефтехимического реактора
Высокотемпературные и химически агрессивные среды в реакторах требуют надёжных датчиков. Степень защиты IP67 и широкий температурный диапазон делают этот зонд подходящим для мониторинга вала мешалки в сложных технологических условиях.

🔧 Руководство по интеграции и выбору системы

Зонд 30000-00-13-12-02 разработан для работы в составе полной системы приближения Bently Nevada 3300 XL, которая состоит из трёх компонентов: зонда, удлинительного кабеля и драйвера. При выборе компонентов убедитесь, что общая длина кабеля (интегральный кабель зонда + удлинительный кабель) соответствует калиброванному диапазону драйвера.

  • Совместимый драйвер: Драйвер 3300 XL 8 мм (номера деталей зависят от длины кабеля)
  • Удлинительный кабель: Выберите удлинительный кабель для достижения общей длины кабеля системы 5 м, 9 м или 15 м
  • Целевой зазор: Установите начальный зазор 1,0–1,25 мм (40–50 мил) для оптимального линейного диапазона
  • Совместимость с мониторами: Мониторы серий 3300/3500, одноканальные мониторы 1900/27

Изучите совместимые компоненты мониторинга, доступные в нашем магазине:

🔌 Расширенные функции и продвинутая интеграция

  • Интеграция с Keyphasor: При использовании в качестве фазового эталона выход зонда напрямую подключается к программному обеспечению Bently Nevada System 1 для продвинутого анализа орбиты и балансировки.
  • Резервные конфигурации зондов: Для критически важного оборудования часто применяются двойные зонды XY. Два зонда 30000-00-13-12-02, установленные под углом 90°, обеспечивают полные данные орбиты для анализа динамики ротора.
  • Совместимость с удалённым мониторингом: Выходной сигнал совместим с передатчиками 4–20 мА и аналоговыми входными картами DCS для интеграции в SCADA и DCS системы предприятия.
  • Использование в опасных зонах: С соответствующими барьерами с сертификатом ATEX зонд может использоваться в зонах 1 и 2, характерных для нефтегазовых объектов.

🚚 Доставка, Гарантия и Техническая Поддержка

  • Срок поставки: Товары на складе обычно отправляются в течение 1–3 рабочих дней. Индивидуальные конфигурации доступны по запросу.
  • Гарантия: Все продукты имеют 12-месячную гарантию от производственных дефектов с даты отгрузки. Гарантия покрывает отказ компонентов при нормальных условиях эксплуатации и не распространяется на физические повреждения или неправильное использование.
  • Техническая поддержка: Наша инженерная команда предоставляет поддержку по применению до продажи, руководство по установке и помощь в устранении неполадок после продажи. Свяжитесь с нами по адресу [email protected].
  • Документация: Технический лист Bently Nevada, сертификат калибровки и руководство по установке доступны по запросу.
  • Упаковка: Антистатическая упаковка с пенопластовой вставкой для безопасной международной доставки.

Дополнительные аксессуары для соединения и кабелей:

❓ Часто задаваемые вопросы

В1: В чём разница между 30000-00-13-12-02 и другими зондами 3300 XL 8 мм?
Суффикс номера детали кодирует длину кабеля, тип разъёма и конфигурацию крепления. Модель 30000-00-13-12-02 оснащена интегральным кабелем длиной 5 метров с резьбой M10×1 стандартного типа. Всегда проверяйте полный номер детали при заказе для обеспечения совместимости системы.

В2: Можно ли использовать этот зонд с мониторами серии Bently Nevada 3500?
Да. Выходная система зонда 3300 XL (-1 В DC до -19 В DC) совместима с входными модулями преобразователей серии 3500 при использовании правильного драйвера. Перед установкой проверьте характеристики входной карты монитора.

В3: Какой материал цели требуется для точной калибровки?
Зонд откалиброван на заводе по стали AISI 4140. Для нестандартных материалов цели (нержавеющая сталь, титан, Inconel) необходимо применять корректирующий коэффициент калибровки на месте. Свяжитесь с нашей технической командой для получения данных по калибровке для конкретных материалов.

Q4: Как проверить правильность работы зонда после установки?
При включённом зондe и установленном номинальном зазоре (1,0–1,25 мм) выход драйвера должен показывать примерно -10 В DC до -12 В DC. Используйте откалиброванный вольтметр постоянного тока на разъёме BNC выхода драйвера для проверки. Полные процедуры пуска см. в руководстве по установке Bently Nevada 3300 XL.

В5: Подходит ли этот зонд для использования во взрывоопасных атмосферах?
Сама зонд может иметь сертификат ATEX (проверьте на этикетке продукта). Для установок в зоне 1 необходимо использовать сертифицированный барьер искробезопасности между зондом и монитором. Перед установкой проконсультируйтесь с сертификатом ATEX и инженером по технике безопасности вашего объекта.

В6: Каков срок поставки оптовых заказов на 30000-00-13-12-02?
Для заказов от 5 единиц и более, пожалуйста, свяжитесь с нами напрямую по адресу [email protected] для уточнения оптовых цен и сроков поставки. Большинство оптовых заказов отправляются в течение 5–10 рабочих дней.

© 2026 INDUSTRIAL CONTROL HUB. Все права защищены.
Оригинальный источник: https://www.indctrlhub.com
Контакт: [email protected] | +0086 18359243191
