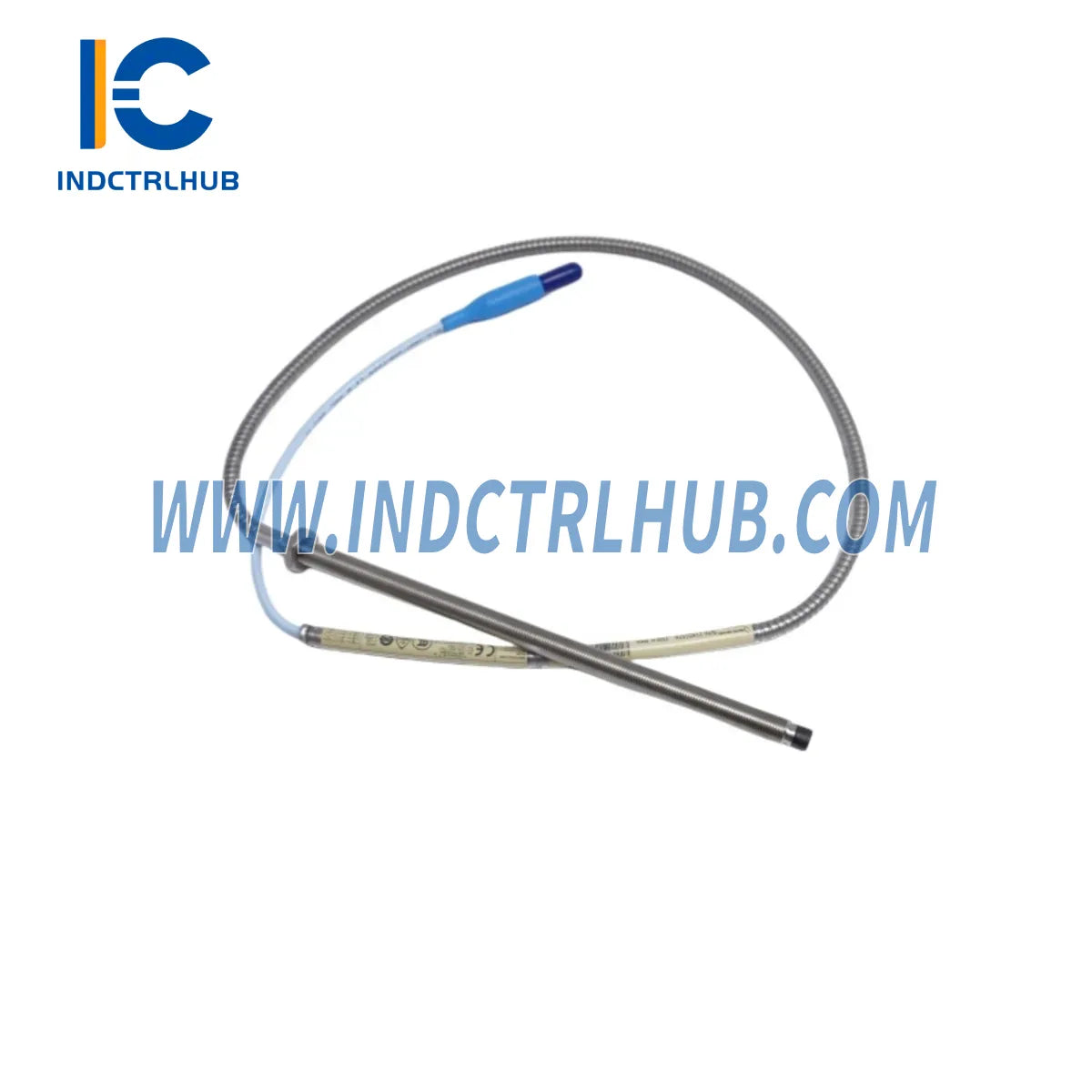

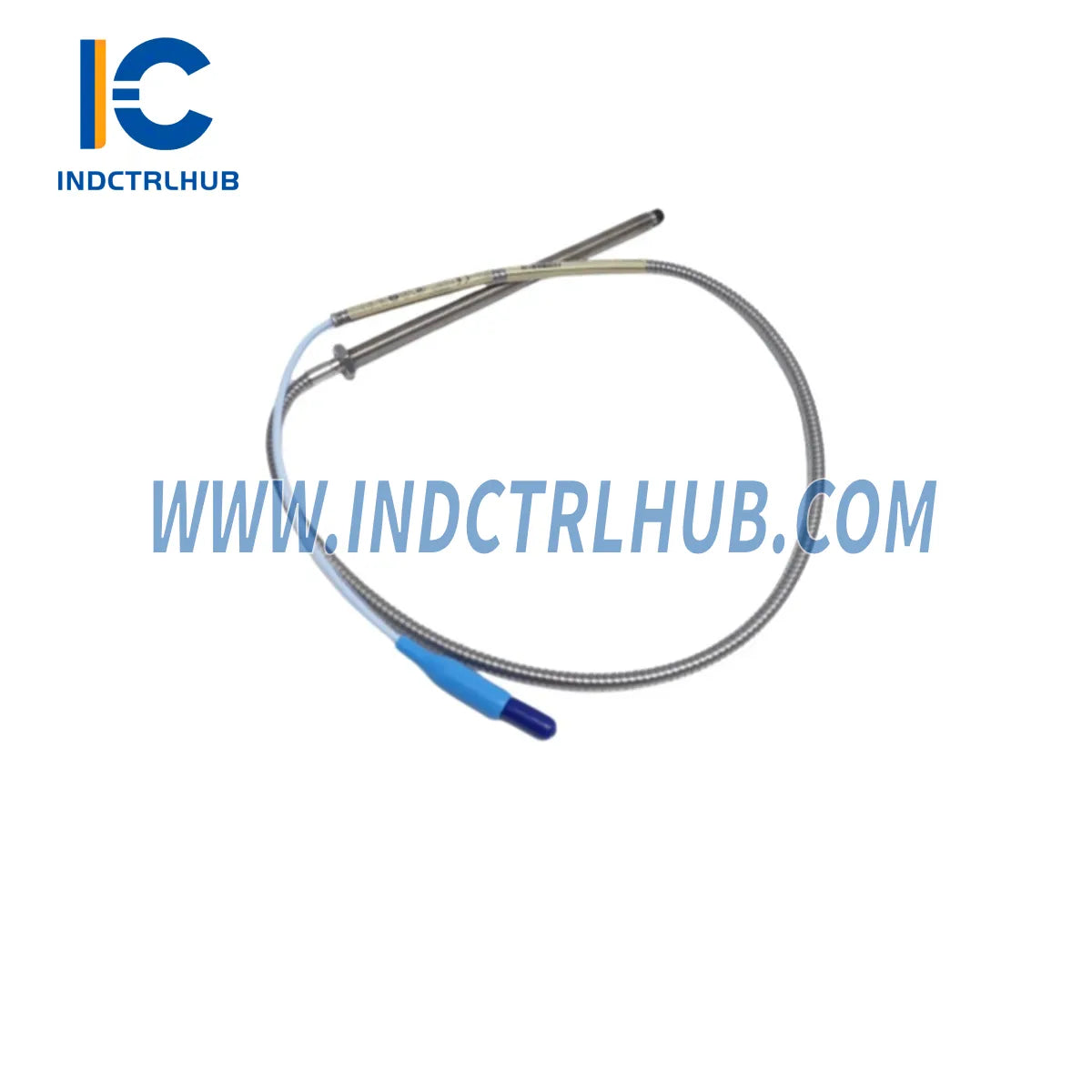

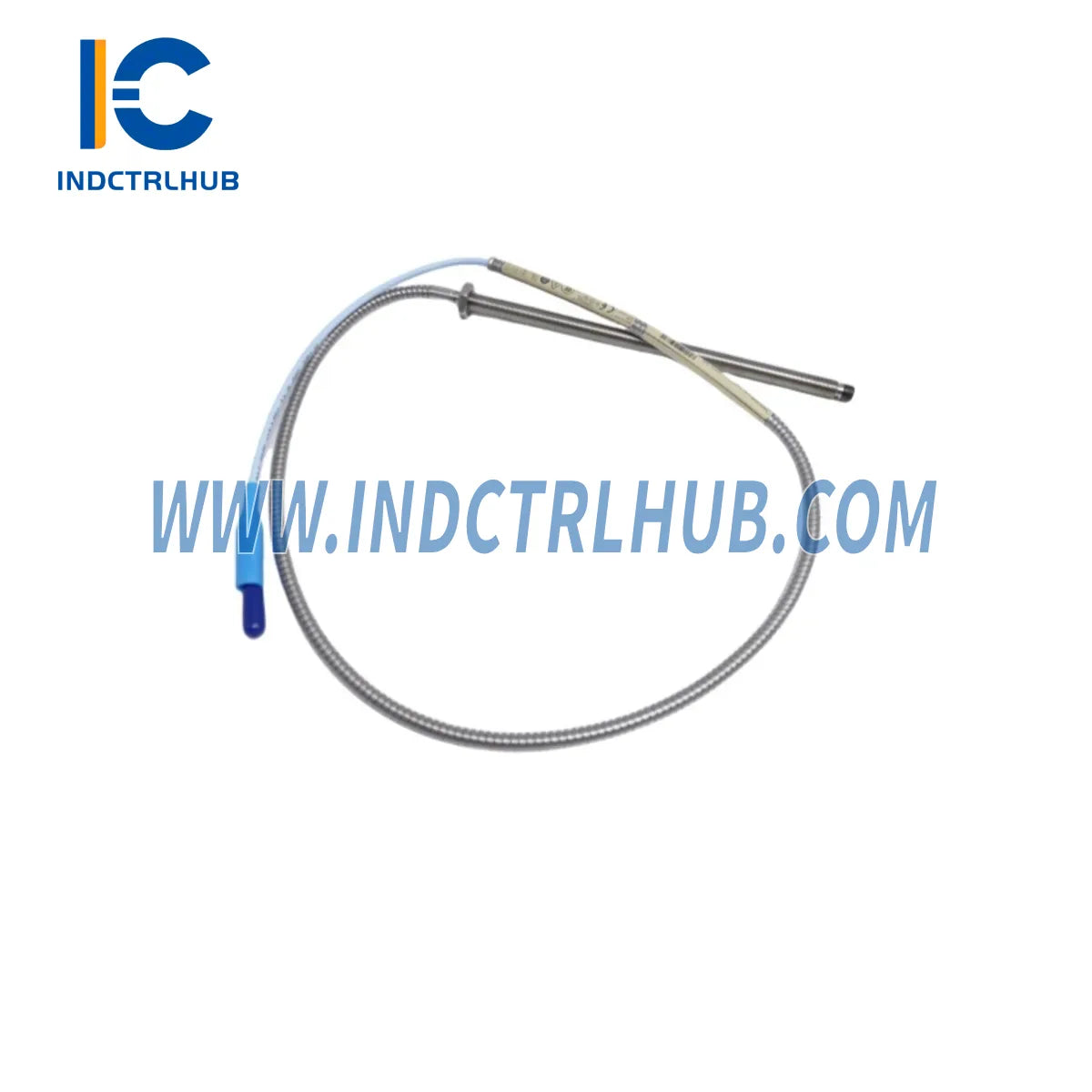

Модуль прочного вихретокового датчика приближения Bently 330104-00-20-15-12-05 — промышленная надежность для экстремальных условий
Модель Bently Nevada 330104-00-20-15-12-05 — это вихретоковый датчик приближения серии 3300 XL с диаметром 8 мм, разработанный для непрерывного и надежного измерения вибрации и положения вала в самых требовательных промышленных условиях. Спроектированный для работы при экстремальных температурах, в агрессивных химических средах и при высокой механической вибрации, этот датчик обеспечивает точность измерений, от которой зависят системы защиты вращающегося оборудования — без компромиссов.
Будь то на морских компрессорных установках, турбинах нефтеперерабатывающих заводов или подземных горных приводах, модель 330104-00-20-15-12-05 обеспечивает целостность сигнала и физическую прочность, необходимые для критически важных с точки зрения безопасности применений. Поддерживаемый 12-месячной гарантией и полной совместимостью с системой мониторинга Bently Nevada 3300 XL, этот датчик является надежным выбором для инженеров по надежности по всему миру.
Таблица прочных технических характеристик
| Параметр | Технические характеристики |
|---|---|
| Артикул / номер детали | 330104-00-20-15-12-05 |
| Серия | Bently Nevada 3300 XL |
| Диаметр датчика | 8 мм |
| Длина кабеля | 5 м (стандартный) |
| Температурный диапазон | -35°C до +177°C |
| Степень защиты | IP67 (пыленепроницаемый, устойчивый к погружению) |
| Класс опасной зоны | Совместимость с зонами ATEX / IECEx Zone 1 и Zone 2 |
| Выходной сигнал | -24 В постоянного тока (стандартный вихретоковый сигнал Bently Nevada) |
| Чувствительность | 7,87 В/мм (200 мВ/мил) |
| Линейный диапазон | 0,25 мм до 2,54 мм (10 до 100 мил) |
| Тип разъёма | Интегрированный бронированный кабель со стандартным разъёмом BNC |
| Гарантия | 12 месяцев — запчасти и работа |
| Страна происхождения | Соединённые Штаты |
Комплексных решений по защите
Внедрение 330104-00-20-15-12-05 в опасных или условиях с высокой вибрацией требуется полностью интегрированная архитектура защиты. Сам датчик — лишь один из уровней вашей стратегии мониторинга состояния оборудования — окружающая система должна быть не менее надежной.
Для зон с классификацией Zone 2 на нефтегазовых объектах используйте этот датчик вместе с модулем заземления Bently Nevada 138257-01, чтобы обеспечить правильное заземление и устранить помехи от заземляющих петель, которые могут искажать вибрационные сигналы в электрически шумных условиях.
Передача сигнала от наконечника датчика к стойке мониторинга должна быть защищена от механического износа и электромагнитных помех. Бронированный соединительный кабель Bently Nevada 16710-15 и Соединительный кабель Bently Nevada 16710-25 обеспечивают бронированные, экранированные сигнальные линии, рассчитанные на непрерывную промышленную эксплуатацию. Для более длинных трасс в крупных производственных помещениях Бронированный соединительный кабель Bently Nevada 16710-66 (66 футов) увеличивает дальность без потери сигнала.
На уровне стойки мониторинга Модуль TDI Bently Nevada 3500/22-01-01-01 обрабатывает сигнал с датчика приближения для системы защиты серии 3500, а Релейный модуль Bently Nevada 3500/33 на 16 каналов обеспечивает выходы реле отключения, необходимые для автоматической остановки оборудования при срабатывании сигнализации.
Для комплексного мониторинга состояния оборудования, выходящего за рамки вибрации, интегрируйте Bently Nevada 3500/61 Монитор температуры, чтобы одновременно отслеживать температуру подшипников и смещение вала — критически важное сочетание для защиты турбин и компрессоров. Дополнительные данные о вибрации можно получить с помощью Bently Nevada 1900/27 Монитор вибрации для автономного или дополнительного контроля.
Для установок с обратным креплением, где доступ к зонду ограничен, зонд Bently Nevada 330907 3300 NSv с обратным креплением предлагает альтернативную геометрию монтажа, совместимую с тем же сигнальным кондиционером 3300 XL. Интеграция аварийного отключения осуществляется с помощью модуля CPU Bently Nevada 3701/55 ADAPT ESD, который координирует логику срабатывания по всей системе защиты.
Применение в критической инфраструктуре
Нефть и газ — добыча и транспортировка: 330104-00-20-15-12-05 широко используется на газовых компрессорных установках, центробежных насосах и экспандер-компрессорных агрегатах на производственных объектах добычи и на промежуточных станциях трубопроводов. Его совместимость с ATEX/IECEx Zone 1 делает его подходящим для установки в классифицированных опасных зонах, где могут присутствовать взрывоопасные газовые атмосферы. Операторы полагаются на этот зонд для обнаружения изменений орбиты вала, предшествующих отказам подшипников, что обеспечивает раннее предупреждение для планового обслуживания вместо реагирования на катастрофические поломки.
Нефтепереработка и нефтехимия: В установках каталитического крекинга (FCC), приводах паровых турбин и насосных установках подачи котлов непрерывный контроль положения вала является требованием безопасности технологического процесса. 330104-00-20-15-12-05 обеспечивает субмикронное разрешение, необходимое для обнаружения нестабильности ротора в высокоскоростном технологическом оборудовании, работающем при температурах выше 150°C.
Горное дело и переработка минералов: Подземные горные условия подвергают приборы экстремальной вибрации, попаданию пыли и влажности. Корпус с рейтингом IP67 этой зондовой системы защищает от загрязнения частицами рудной пыли и проникновения воды из шахтных стоков, сохраняя точность измерений в условиях, при которых стандартные промышленные датчики выходят из строя. Приводы шаровых мельниц, моторы дробилок и вентиляторные установки получают выгоду от непрерывного контроля близости.
Часто задаваемые вопросы по безопасности и качеству
- В: Что покрывает 12-месячная гарантия для 330104-00-20-15-12-05?
- О: Наша 12-месячная гарантия покрывает производственные дефекты материалов и изготовления с даты отгрузки. Это включает повреждения наконечника зонда из-за производственных дефектов, повреждения изоляции кабеля и проблемы с целостностью разъемов. Физические повреждения из-за ошибок установки или воздействия химикатов за пределами допустимых норм не покрываются. Гарантийные претензии обрабатываются в течение 5 рабочих дней, при этом для критических применений доступна предварительная замена.
- В: Совместим ли 330104-00-20-15-12-05 с существующими сигнальными усилителями 3300 XL?
- О: Да. Этот зонд полностью совместим с всеми proximitor и удлинительными кабелями серии Bently Nevada 3300 XL. Он работает от стандартного питания -24 В DC и выдает выход 200 мВ/мил (7,87 В/мм), который ожидают сигнальные усилители 3300 XL. Перекалибровка системы мониторинга при замене существующего зонда 3300 XL на этот номер детали не требуется.
- В: Какие сертификаты применимы к этому зонду для взрывоопасных зон?
- О: 330104-00-20-15-12-05 имеет сертификаты ATEX и IECEx для установок в зонах 1 и 2 газовой группы IIC. Также соответствует требованиям API 670 5-го издания для систем защиты оборудования в нефтегазовой промышленности. Пакеты документации, включая сертификаты соответствия и записи о калибровке, доступны по запросу.
- В: Как проверить зазор зонда и чувствительность после установки?
- О: Используйте тестер Bently Nevada proximitor или откалиброванный постоянный вольтметр для проверки, что статическое напряжение зазора находится в линейном диапазоне (-10 В DC до -18 В DC для стандартных зондов 8 мм). Целевой зазор для большинства приложений мониторинга вала составляет от 1,0 мм до 1,5 мм, что соответствует примерно выходному напряжению от -10,5 В DC до -14,5 В DC. Обратитесь к технической записке Bently Nevada TN-13 для подробных процедур калибровки.
- В: Каков срок поставки для 330104-00-20-15-12-05?
- О: Стандартные товары на складе отправляются в течение 3–5 рабочих дней. Для срочных требований при критических остановках оборудования доступна ускоренная доставка. Свяжитесь с нашей командой по адресу [email protected] или по телефону +0086 18359243191, чтобы подтвердить наличие на складе и организовать приоритетную отправку.
