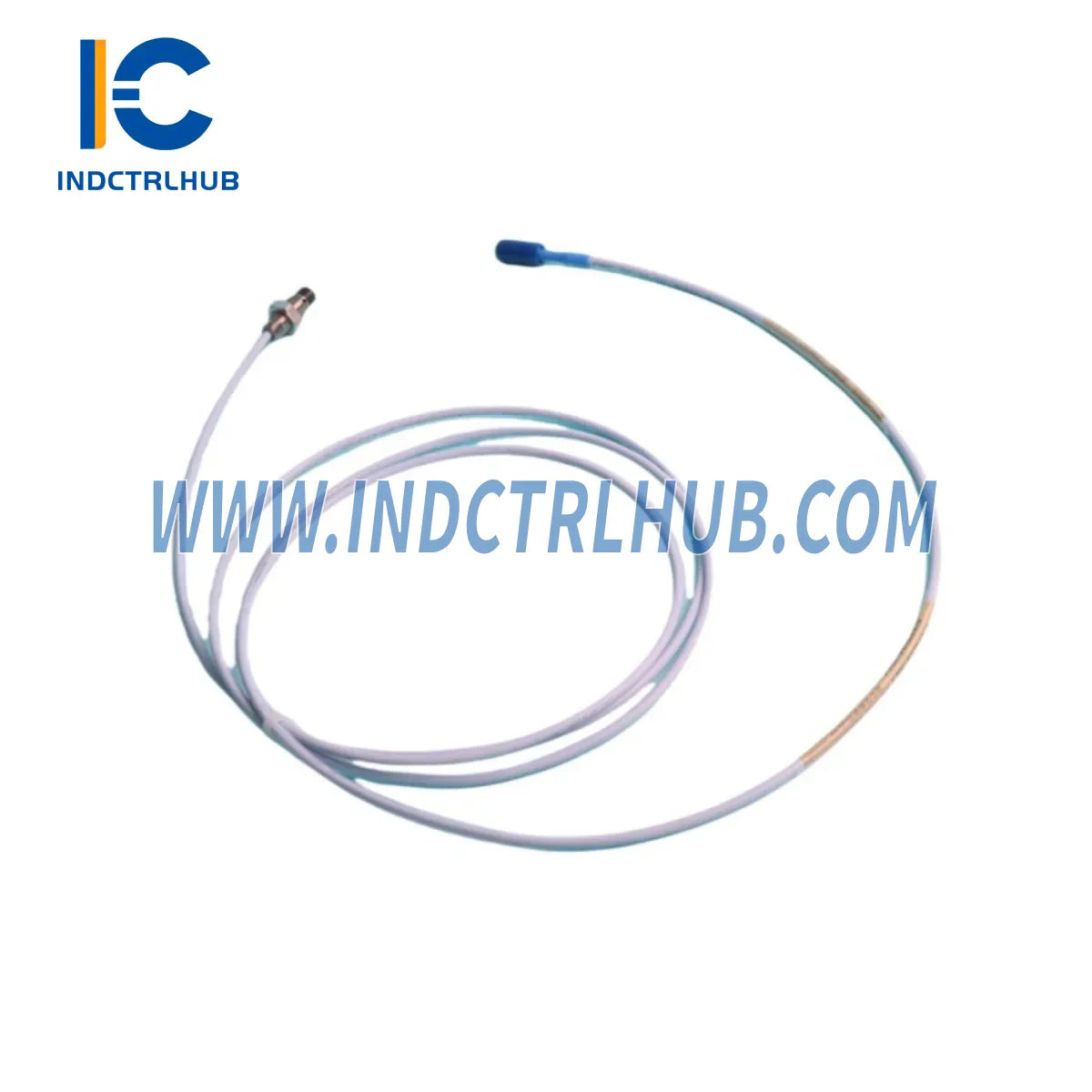

Упрочнённый модуль приближения Bently Nevada 330102-02-12-90-02-CN: промышленная надёжность для экстремальных условий
Когда вращающееся оборудование работает в самых суровых условиях промышленности — взрывоопасных атмосферах, коррозионных химических заводах, глубоководных платформах и высокотемпературных нефтеперерабатывающих заводах — точность измерений не может быть поставлена под угрозу. Bently Nevada 330102-02-12-90-02-CN — это высокоточный 8-миллиметровый индуктивный датчик приближения из известной серии 3300 XL, специально разработанный для непрерывного бесконтактного контроля смещения вала в условиях, где обычные датчики не справляются. Предназначенный для инженеров и специалистов по надёжности, которые не приемлют простои, этот датчик легко интегрируется в системы защиты оборудования в нефтегазовой, нефтехимической, энергетической и горнодобывающей отраслях.
Поддерживаемый 12-месячной гарантией и изготовленный в соответствии с высокими стандартами качества Baker Hughes / Bently Nevada, 330102-02-12-90-02-CN обеспечивает точность сигнала и механическую надёжность, необходимые для систем защиты оборудования по стандарту API 670. Независимо от того, запускаете ли вы новую компрессорную установку или модернизируете устаревший мониторинговый комплекс турбины, этот датчик является основой надёжной стратегии мониторинга состояния.
Таблица прочных технических характеристик
| Параметр | Технические характеристики |
|---|---|
| Модель / артикул | 330102-02-12-90-02-CN |
| Серия | Bently Nevada 3300 XL |
| Диаметр зонда | 8 мм (резьба M10×1) |
| Технология датчика | Технология индуктивного датчика (безконтактная) |
| Линейный диапазон | 0,25 мм – 2,26 мм (10 °C – 89 мил) |
| Коэффициент масштабирования | 7,87 В/мм (200 мВ/мил) |
| Рабочая температура | -35 °C до +177 °C |
| Длина кабеля | 0,9 м (стандартный) |
| Разъём | Разъём 3-контактный MIL-C-5015 |
| Класс защиты | IP67 (пыленепроницаемый, влагозащищённый) |
| Сертификация для опасных зон | Совместимость с ATEX / IECEx зона 1 и зона 2 |
| Соответствие требованиям | API 670, CE |
| Гарантия | 12 месяцев |
| Страна происхождения | Соединённые Штаты |
Комплексные решения защиты для опасных условий эксплуатации
Ни один датчик приближения не работает изолированно. В установках в опасных зонах 1 и 2 датчик 330102-02-12-90-02-CN должен быть интегрирован в полную, многоуровневую архитектуру защиты. Ниже представлены сопутствующие продукты, которые мы рекомендуем для полностью защищённой системы мониторинга:
- Изоляция сигнала и гальваническая защита: Используйте этот зонд вместе с двойным гальваническим изолятором Bently Nevada 170190-01E для устранения петлей заземления и защиты чувствительной электроники от импульсных перенапряжений в условиях высокого промышленного шума.
- Интерфейс ввода-вывода с сертификатом ATEX: Для зон 0/1 используйте двойной модуль ввода-вывода Bently Nevada 170180-01-05 (ATEX зона 0/1), обеспечивающий сертифицированный искробезопасный интерфейс между зондом и вашей стойкой мониторинга.
- Заземление искробезопасности: Правильно заземлите вашу сеть барьеров искробезопасности с помощью модуля заземления искробезопасности Bently Nevada 3500/04-01, обеспечивая соответствие стандартам установки IEC 60079-14.
- Стойка мониторинга вибрации: Интегрируйте выход зонда в монитор Bently Nevada 3500/42M (4-канальный модуль ввода-вывода) для отслеживания радиальной вибрации и положения в реальном времени с выходами релейных сигналов тревоги.
- Релейный выход и логика отключения: Подключите сигналы защиты оборудования к релейному модулю Bently Nevada 3500/33 на 16 каналов для автоматического отключения в критических ситуациях защиты оборудования.
- Удлинительный кабель (броневой): Для установок с увеличенным расстоянием между зондом и приближателем используйте броневой соединительный кабель Bently Nevada 16710-99 (99 футов) — его усиленная защита устойчива к электромагнитным помехам, механическому износу и химическому воздействию.
- Дополнительный зонд 8 мм (обратный монтаж): Для измерения радиальной вибрации в двух плоскостях дополните этот зонд зондом Bently Nevada 330103-00-16-10-02-05, установленным со смещением 90° на том же шейке вала.
- Резервные клеммные колодки: Надёжное подключение полевых проводов с помощью резервной клеммной колодки ABB TU843 и резервной клеммной колодки ABB TU845 — обе рассчитаны на промышленные условия и предназначены для панелей с высокой плотностью ввода-вывода.
Применение в критической инфраструктуре
Нефть и газ — добыча и транспортировка: На оффшорных платформах и наземных компрессорных станциях 330102-02-12-90-02-CN контролирует радиальное смещение вала газовых компрессоров, центробежных насосов и экспандеров. Его степень защиты IP67 и совместимость с ATEX Zone 1 делают его пригодным для установки в классифицированных опасных зонах, где взрывоопасные газовые атмосферы могут присутствовать постоянно или периодически. Операторы в бассейне Пермь, Северном море и на Ближнем Востоке полагаются на семейство зондов 3300 XL для обнаружения нестабильности ротора, масляного вихря и износа подшипников до возникновения катастрофических отказов.
Горное дело и переработка минералов: В подземных шахтах и на поверхностных перерабатывающих предприятиях вращающееся оборудование, такое как шаровые мельницы, SAG-мельницы и насосы для пульпы, работает в запылённых и вибронагруженных условиях. Прочный корпус 330102-02-12-90-02-CN выдерживает механические удары, попадание частиц и большие перепады температур, обеспечивая надёжные данные о положении вала в диспетчерской даже при самых тяжёлых режимах работы.
Энергогенерация — газовые и паровые турбины: Производители турбин и независимые энергопроизводители выбирают зонды Bently Nevada 3300 XL в качестве стандарта для систем защиты оборудования, соответствующих API 670. Модель 330102-02-12-90-02-CN устанавливается на подшипниках турбин для непрерывного контроля радиальной вибрации и эксцентриситета, обеспечивая сигнализацию и логику отключения, которые защищают многомиллионные активы от незапланированных простоев.
Нефтехимия и переработка: Насосы подачи реактора, компрессоры для трещинного газа и оборудование этиленового завода работают в коррозионных, высокотемпературных технологических условиях. Корпус зонда из нержавеющей стали и химически стойкая оболочка кабеля обеспечивают долгий срок службы при контакте с углеводородами, кислотами и щелочными средами.
Часто задаваемые вопросы по безопасности и качеству
Вопрос 1: Что покрывает 12-месячная гарантия для 330102-02-12-90-02-CN?
Гарантия на 12 месяцев покрывает производственные дефекты материалов и изготовления с даты отгрузки. Включает замену или ремонт зонда бесплатно, если отказ вызван заводским дефектом при нормальных условиях эксплуатации, как указано в руководстве по установке Bently Nevada 3300 XL.
В2: Сертифицирован ли этот зонд для использования в опасных зонах ATEX Zone 1?
Серия зондов 3300 XL 8 мм разработана для совместимости с классифицированными зонами ATEX и IECEx 1 и 2 при использовании с одобренным искробезопасным барьером или гальваническим изолятором (например, Bently Nevada 170180-01-05 или 170190-01E). Перед установкой в классифицированных зонах всегда проверяйте полную сертификацию системы с вашим инженером по безопасности.
В3: Как проверить подлинность продукта и документацию по соответствию?
Все продукты, поставляемые Industrial Control Hub, поступают из проверенных цепочек поставок. По запросу мы предоставляем отслеживаемую документацию, включая сертификаты испытаний, записи о калибровке и декларации страны происхождения. Свяжитесь с нашей технической командой по адресу [email protected] для получения пакетов документов по соответствию.
В4: Каков срок поставки для 330102-02-12-90-02-CN?
Стандартное время выполнения заказа — 3–7 рабочих дней для товаров на складе. Для срочных требований при критических остановках завода или ремонтах доступны варианты ускоренной доставки. Свяжитесь с нами по телефону +0086 18359243191 для подтверждения наличия в реальном времени.
В5: Можно ли использовать этот зонд в качестве прямой замены старых зондов серии 3300?
Серия 3300 XL обратно совместима с большинством систем Proximitor серии 3300. Однако перед установкой всегда проверяйте длину удлинительного кабеля, тип разъема и коэффициент масштабирования, чтобы они соответствовали вашей существующей конфигурации системы. Наша техническая команда может помочь с проверкой совместимости.
В6: Предоставляет ли Industrial Control Hub техническую поддержку по интеграции систем?
Да. Наша инженерная команда предоставляет технические консультации до продажи, проверку совместимости систем и поддержку интеграции после продажи. Мы можем помочь с выбором зонда, прокладкой кабеля, выбором барьера и конфигурацией стойки для полноценных систем мониторинга, соответствующих API 670.
