Product Description
Решение для замены/модернизации Bently Nevada 330101-00-32-05-01-05 для серии 3300 XL: разработано для бесшовного перехода

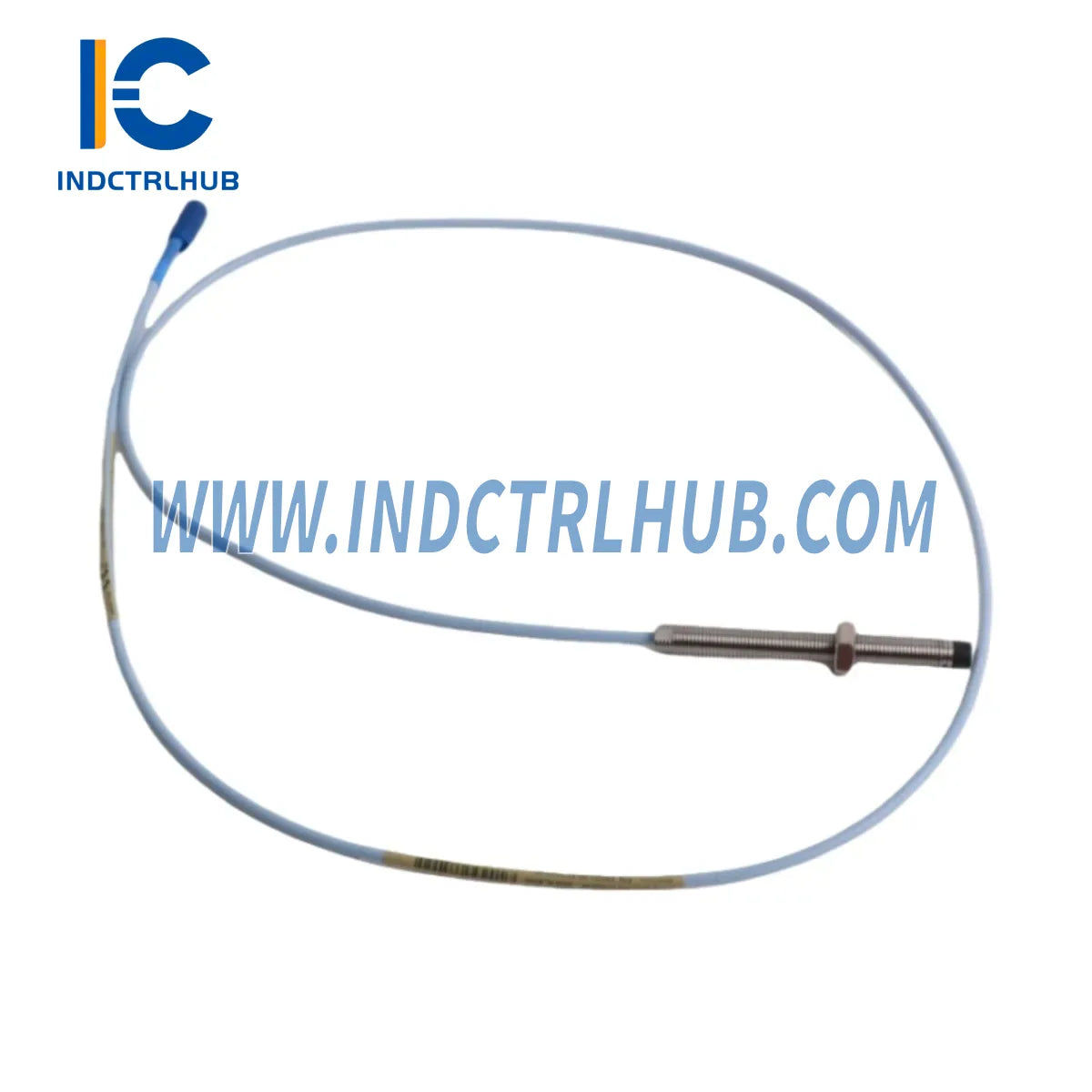

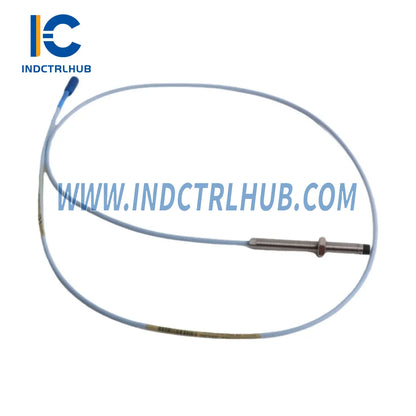

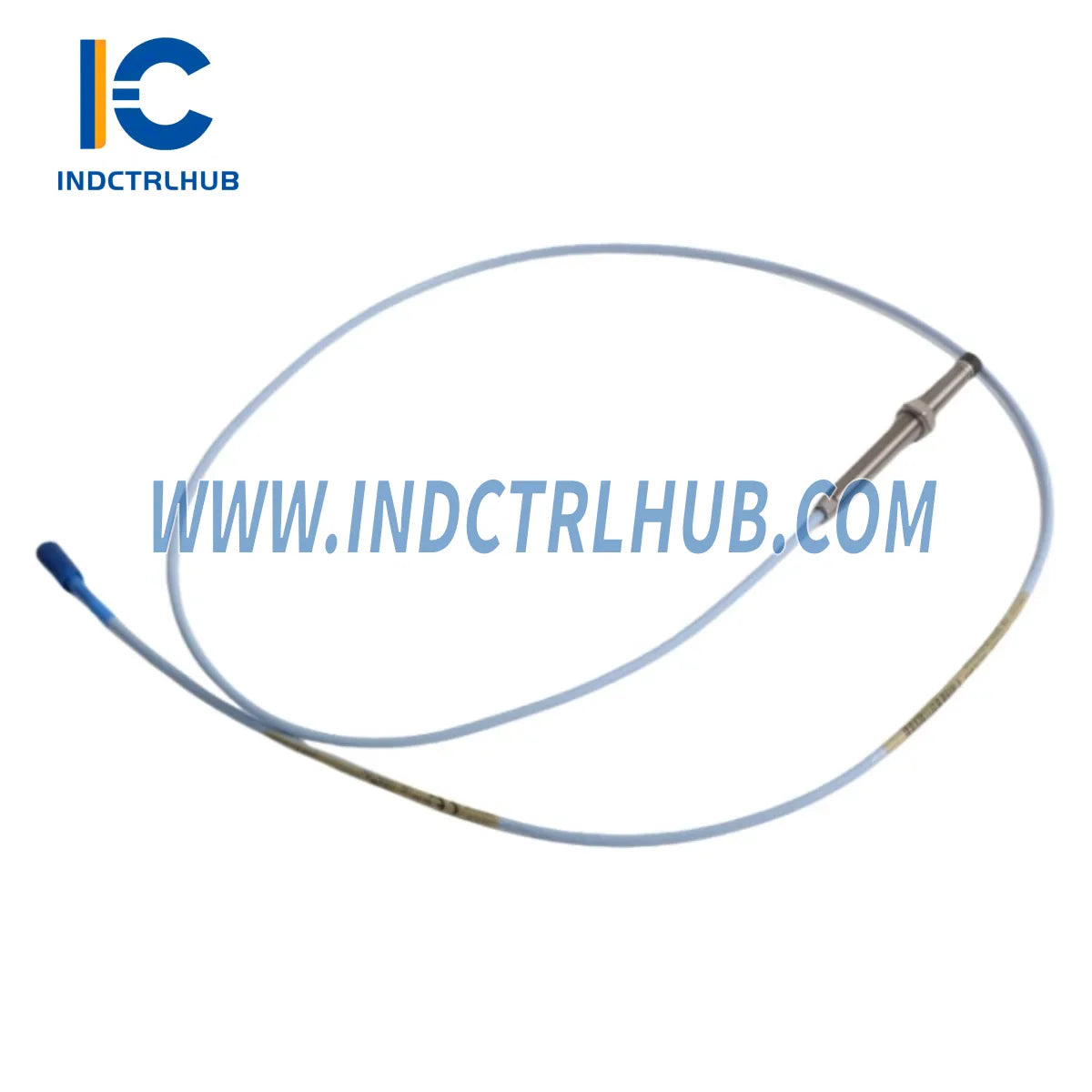

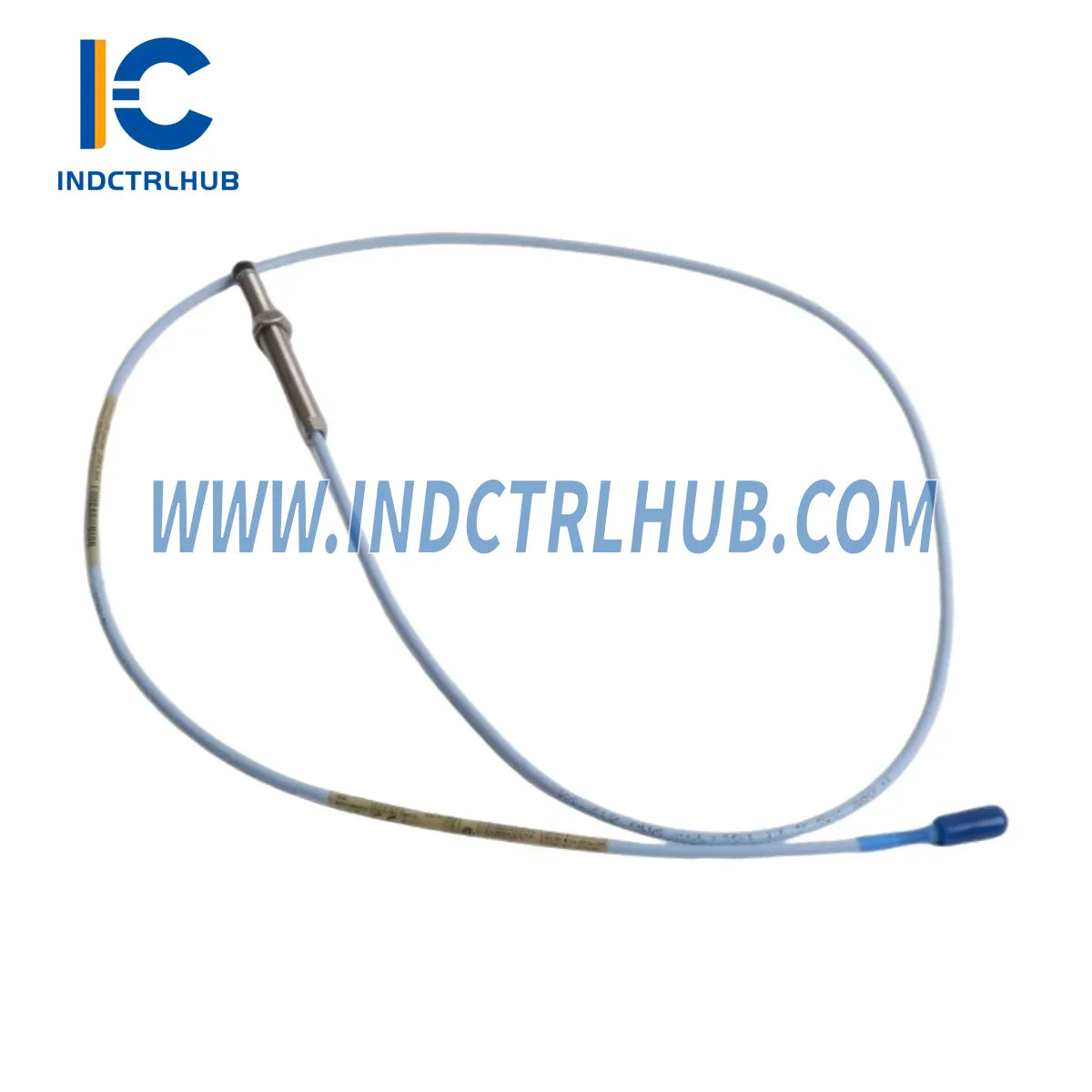

Bently Nevada 330101-00-32-05-01-05 — промышленный датчик приближения для бесконтактного измерения вибрации и положения в экосистеме мониторинга состояния серии 3300 XL. Если на вашем объекте используется устаревшее оборудование серии 3300 или вы переходите с устаревших систем вихретоковых датчиков, это устройство обеспечивает проверенный путь обновления — сохраняя существующую проводку и соответствуя современным требованиям API 670.
Разработан для защиты вращающегося оборудования в энергетике, нефтегазовой, нефтехимической и тяжелой промышленности, датчик 330101-00-32-05-01-05 обеспечивает диапазон измерения 5 мм с корпусом диаметром 25 мм, что делает его совместимым с подавляющим большинством существующих креплений датчиков в семействе 3300 XL. Независимо от того, заменяете ли вы вышедшее из строя устройство или проактивно модернизируете критически важный актив, этот датчик обеспечивает непрерывность измерений без дорогостоящей доработки.
Основные характеристики и преимущества
- ✓Прямая совместимость с 3300 XL: Замена «plug-and-play» для устаревших датчиков серии 330101 — в большинстве случаев не требуется перекалибровка карт монитора.
- ✓Линейный диапазон 5 мм: Оптимизированный выход напряжения зазора для точного измерения радиальной вибрации и осевого положения вращающихся валов.
- ✓Опция бронированного кабеля: Совместим с соединительными кабелями серии 16710 для прокладки в сложных условиях через трубы или кабельные лотки.
- ✓Соответствие API 670: Соответствует международным стандартам защиты оборудования для критически важных турбомашин.
- ✓12-месячная гарантия: Каждое устройство поставляется с полной 12-месячной гарантией, покрывающей производственные дефекты и отклонения в работе.
- ✓Сокращение времени простоя: Предварительно протестированы и откалиброваны на заводе — готовы к немедленной установке для минимизации плановых простоев.
Сценарии применения
- Паровые и газовые турбины: Замена изношенных датчиков приближения на точках измерения подшипников без нарушения существующих трасс кабелей.
- Центробежные компрессоры: Обеспечение непрерывного мониторинга радиальной вибрации во время плановых остановок на нефтехимических заводах.
- Насосы и двигатели: Обновление устаревших датчиков на критически важных насосах BFW и крупных асинхронных двигателях на электростанциях.
- Редукторы: Контроль положения осевого усилия на высокоскоростных редукторах, где устаревшие датчики вышли из строя.
- Морская энергетика: Подходит для систем защиты судового оборудования, требующих компактных, коррозионно-стойких датчиков.
Таблица сравнения совместимости
| Параметр | Устаревший 330101 (старый) | 330101-00-32-05-01-05 (текущий) |
|---|---|---|
| Диапазон обнаружения | 5 мм | 5 мм |
| Диаметр корпуса | 25 мм | 25 мм |
| Длина кабеля | Переменный | Стандартный 5 м (суффикс 01-05) |
| Тип разъема | Стандарт BN | Стандарт BN (обратно совместимый) |
| Совместимость с монитором | Только 3300 XL | Серии 3300 XL + 3500 |
| Соответствие API 670 | Частичная | Полная |
| Гарантия | 90 дней (OEM) | 12 месяцев |
Бесшовные решения для обновления
При замене вашего устаревшего датчика приближения на 330101-00-32-05-01-05, полная миграция обычно включает обновление нескольких взаимосвязанных компонентов для обеспечения целостности сигнала и соответствия системы требованиям. Ниже приведены ключевые сопутствующие продукты, которые следует учитывать при обновлении:
- Соединительный кабель (короткий участок): бронированный соединительный кабель Bently Nevada 16710-15 (15 футов) идеально подходит для прокладки от панели к зонду в ограниченных пространствах оборудования. Проверьте прокладку кабеля перед окончательной установкой зонда.
- Соединительный кабель (длинный участок): Для удлинённых трасс трубопроводов соединительный кабель Bently Nevada 16710-25 (25 футов) обеспечивает необходимую длину без потери сигнала.
- Удлинённые кабельные трассы: При замене зондов на больших турбинных площадках бронированный соединительный кабель Bently Nevada 16710-66 (66 футов) обеспечивает полное покрытие на больших площадях оборудования.
- Зонд с обратным креплением (альтернативная геометрия): Если ваш монтажный кронштейн требует конфигурации с обратным входом, зонд Bently Nevada 330907 3300 NSv с обратным креплением является совместимой альтернативой в той же серии 3300.
- Монитор вибрации: Убедитесь, что ваша карта мониторинга актуальна — монитор вибрации Bently Nevada 1900/27 на один канал является экономичным обновлением для автономного контроля каналов во время поэтапной миграции.
- Модуль релейного выхода: При обновлении до платформы 3500 модуль Bently Nevada 3500/33 16-канальный релейный модуль должен иметь версию прошивки 2.x или выше для поддержки входов зондов 3300 XL.
- Мониторинг температуры: Совместите обновления измерения температуры с заменой зонда, используя монитор температуры Bently Nevada 3500/61 на 6 каналов для комплексного контроля состояния оборудования.
- Заземление и уравнивание потенциалов: Правильное заземление сигнала критично при установке новых зондов. Проверьте правильность установки модуля заземления Bently Nevada 138257-01, чтобы предотвратить шум общего режима в цепях новых зондов.
- Модуль TDI: Если ваша система использует интеграцию с временными данными, убедитесь, что конфигурация ввода-вывода модуля Bently Nevada 3500/22 TDI совместима с обновленным диапазоном выходных данных зонда.
- Процессор системы безопасности: Для установок с интегрированной защитой от ЭСР необходимо проверить модуль процессора Bently Nevada 3701/55 ADAPT ESD на соответствие выходному напряжению зазора нового зонда перед возвратом оборудования в эксплуатацию.
Часто задаваемые вопросы по модернизации
- В: Можно ли использовать существующую проводку при замене датчика 330101?
- A: В большинстве случаев да. 330101-00-32-05-01-05 использует тот же стандартный распиновку разъема Bently Nevada, что и более ранние зонды 3300 XL. Проверьте существующий кабель на повреждения изоляции и убедитесь в целостности перед повторным использованием. Если длина кабеля критична, замените его на бронированный соединительный кабель 16710-15 или 16710-25.
- В: Нужно ли перенастраивать зазор датчика после установки?
- О: Да. Всегда устанавливайте зазор датчика на напряжение, указанное производителем (обычно около â€?0 В DC в среднем диапазоне) с помощью калиброванного инструмента для зазора. У 330101-00-32-05-01-05 линейный диапазон 5 мм; целевой зазор обычно 1,0â€?.5 мм в зависимости от материала вала.
- В: Совместим ли этот датчик с мониторным шкафом серии 3500?
- A: Да, при соответствующей конфигурации драйвера/удлинительного кабеля. Семейство зондов 3300 XL совместимо с картами мониторинга серии 3500 при использовании правильного драйвера. Подтвердите версию прошивки модуля 3500/22 TDI перед интеграцией.
- В: Каковы требования к физическому пространству для установки?
- О: Корпус датчика имеет диаметр 25 мм с резьбой M10×1. Убедитесь, что существующий выступ или кронштейн датчика соответствует этой резьбе. Для обратного монтажа следует использовать датчик 330907 NSv.
- В: Как проверить целостность сигнала после замены?
- О: Используйте Bently Nevada proximitor/oscillator (или эквивалент) для подтверждения, что выходное напряжение зазора находится в линейном диапазоне от â€? В DC до â€?8 В DC перед подключением к монитору. Проверьте наличие помех на сигнале с помощью осциллографа, если он доступен.
- В: Какие программные изменения необходимы после замены датчика?
- A: Для замены «на подобный» в системе 3300 XL не требуется изменение программного обеспечения. При переходе на стойку серии 3500 обновите конфигурацию монитора в программном обеспечении System 1, чтобы отразить новую чувствительность датчика (обычно 7,87 В/мм или 200 мВ/мил).
Гарантийное обеспечение
Каждый Bently Nevada 330101-00-32-05-01-05 датчик приближения, поставляемый Industrial Control Hub, имеет комплексную 12-месячную гарантию с даты отгрузки. Эта гарантия покрывает:
- Производственные дефекты материалов и изготовления
- Отклонения в работе за пределами опубликованных спецификаций чувствительности
- Целостность разъема и окончания кабеля
- Неисправность уплотнения корпуса при нормальных условиях эксплуатации
Гарантийные претензии обрабатываются в течение 5 рабочих дней. Замена изделий отправляется после подтверждения дефекта. Наша техническая поддержка готова помочь с проверкой установки и документацией по вводу в эксплуатацию без дополнительной оплаты в период гарантии.
Срок поставки: Обычно 3 рабочих дня для товаров на складе. Экспресс-доставка доступна по запросу.
Документация: Сертификат калибровки и технический паспорт предоставляются с каждой поставкой.
Техническая поддержка: Поддержка до и после продажи доступна по электронной почте и телефону.
