Решение Bently Nevada 330104-00-09-10-01-CN для замены/обновления серии датчиков приближения 3300 XL: плавный переход, без простоев

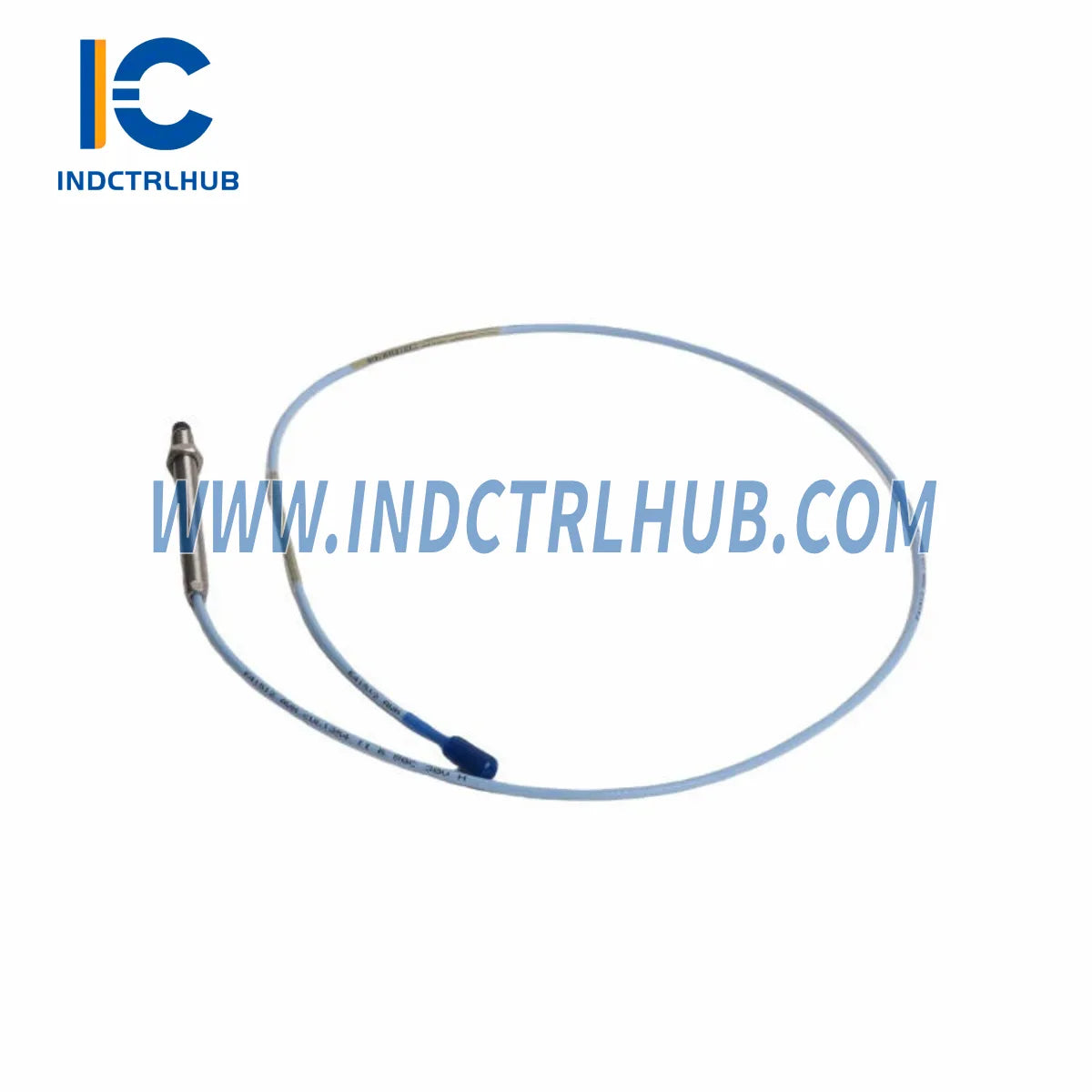

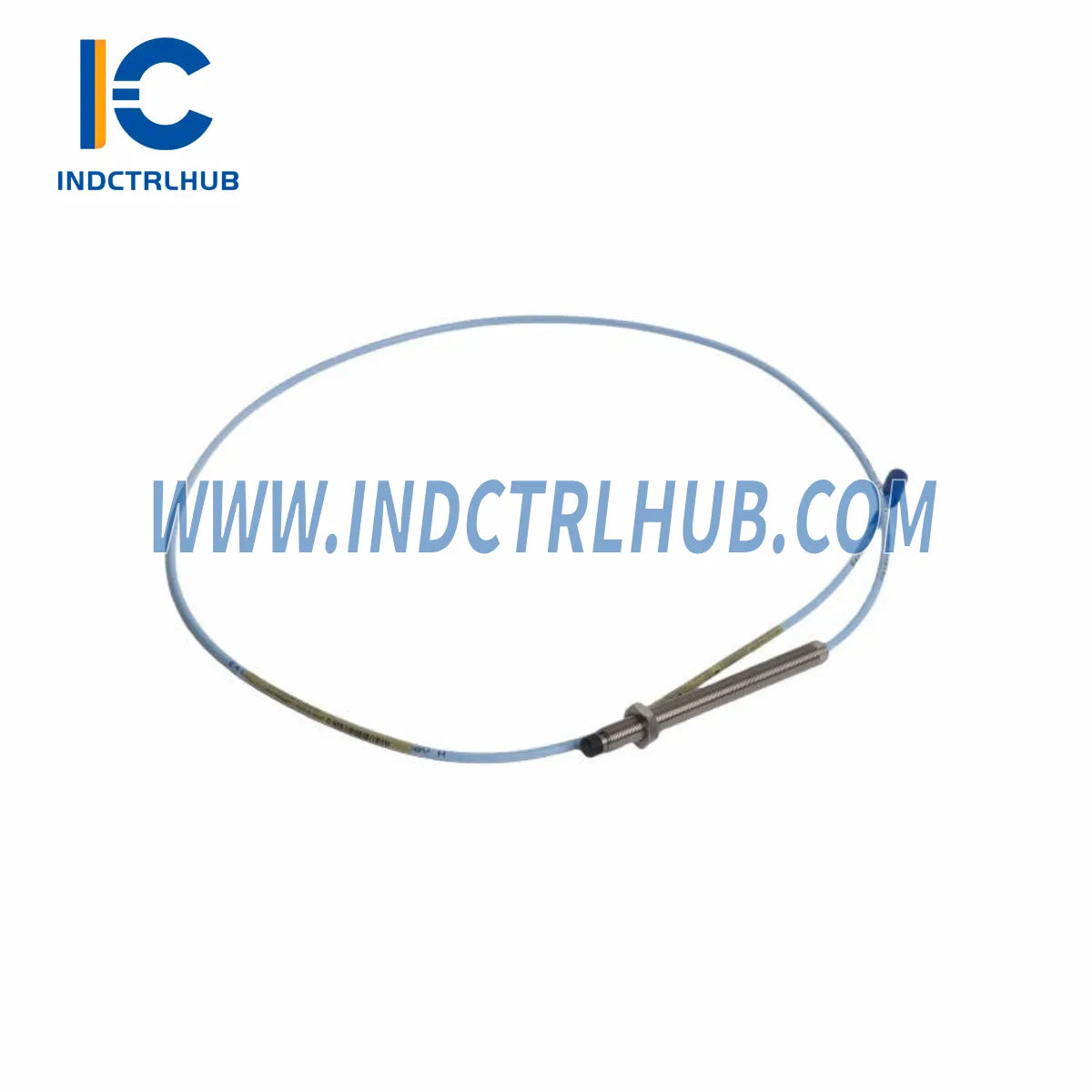

Bently Nevada 330104-00-09-10-01-CN — высокоточный датчик приближения, разработанный для платформы серии 3300 XL — одной из самых широко используемых архитектур мониторинга вибрации в роторных машинах по всему миру. По мере приближения устаревших установок серии 3300 к окончанию срока службы, это устройство предлагает проверенный путь обновления «вставь и работай», сохраняя существующую проводку и соответствуя современным стандартам надежности и диагностики.
Разработанный для инженеров и обслуживающих команд, управляющих турбинами, компрессорами, насосами и двигателями в нефтегазовой, энергетической и нефтехимической отраслях, 330104-00-09-10-01-CN устраняет неопределённость при модернизации системы. Независимо от того, заменяете ли вы вышедший из строя датчик или проводите плановое обновление всего парка, этот датчик интегрируется напрямую в вашу стойку 3300 XL без модификаций панели или перекалибровки сигнала.
Таблица сравнения совместимости
| Параметр | Устаревшая серия 3300 (старый) | 330104-00-09-10-01-CN (новый) |
|---|---|---|
| Платформа серии | 3300 стандартный | 3300 XL (расширенный) |
| Диаметр зонда | 8 мм | 8 мм (прямое крепление) |
| Выходной сигнал | -18 В постоянного тока номинально | -18 В постоянного тока номинально |
| Чувствительность | 7,87 В/мм (200 мВ/мил) | 7,87 В/мм (200 мВ/мил) |
| Линейный диапазон | 0,25 °C 2,25 мм | 0,25 °C 2,25 мм |
| Диапазон температур | -35°C до +120°C | -35°C до +125°C |
| Тип разъема | Стандартный BNC | Стандартный BNC (совместимый) |
| Сертификация | CE | Готовность CE / ATEX |
| Гарантия | Зависит | 12 месяцев |
Бесшовные решения для обновления: экосистема компонентов, готовая к миграции
Успешное обновление датчика приближения требует больше, чем просто замену одного компонента. При замене устаревшего устройства на 330104-00-09-10-01-CN убедитесь, что следующие компоненты системы проверены или обновлены параллельно для гарантии целостности сигнала и совместимости на уровне стойки:
- ? Модуль ввода-вывода Proximitor — убедитесь, что модуль ввода-вывода вашей стойки поддерживает обработку сигналов 3300 XL. Монитор Bently Nevada 3500/40M Proximitor обеспечивает 4-канальный вибрационный ввод-вывод и является рекомендуемым решением для этого датчика в стойках серии 3500.
- ? Двойной модуль проксимитора (ATEX) ¡ª Для установок в опасных зонах необходимо подтвердить, что Двойной модуль ввода-вывода проксимитора Bently Nevada 170180-01-05 (сертифицированный для зон ATEX 0/1) имеет требуемую версию прошивки перед подключением нового преобразователя.
- ? Комбинированный монитор сейсмических и проксимиторов ¡ª Если ваше приложение контролирует как радиальную вибрацию, так и сейсмические сигналы, обновитесь до Монитора Bently Nevada 3500/42M с 4 каналами проксимиторов и сейсмики для объединения путей сигналов.
- ? Фазовый эталон Keyphasor ¡ª Для фазоориентированного анализа вибрации требуется синхронизированный сигнал Keyphasor. Убедитесь, что Улучшенный модуль Keyphasor Bently Nevada 3500/25 установлен и откалиброван перед вводом в эксплуатацию нового преобразователя.
- ? Удлинительный кабель (3300 NSv, 6,5 м) ¡ª Подтвердите длину кабеля и целостность экранирования. Удлинительный кабель Bently Nevada 330930-065-00-CN — это прямое решение длиной 6,5 м для установок 3300 NSv.
- ? Бронированный удлинительный кабель (3300 XL, 4 м) ¡ª Для установок, требующих механической защиты, Бронированный удлинительный кабель Bently Nevada 330130-040-03-CN обеспечивает надежную передачу сигнала в условиях высокой вибрации.
- ? Коммуникационный шлюз ¡ª Для интеграции обновленных данных преобразователя в вашу DCS или SCADA через Modbus TCP/IP, Коммуникационный шлюз Bently Nevada 3500/92 обеспечивает бесшовное подключение по Ethernet без дополнительных преобразователей протоколов.
- ? Монитор температуры — комплексный мониторинг состояния машины должен включать температуру подшипников. Монитор температуры Bently Nevada 3500/61 на 6 каналов поддерживает входы RTD и термопары и интегрируется напрямую в стойку 3500.
- ? Модуль релейного выхода — для выходов сигналов тревоги и отключения проверьте, что модуль реле Bently Nevada 3500/33 на 16 каналов настроен в соответствии с новыми уставками тревоги преобразователя.
- ? Системная стойка — если миграция включает полную замену стойки, системная стойка Bently Nevada 3500/05 19 дюймов, 14 слотов обеспечивает сертифицированный корпус для полной сборки серии 3500.
Часто задаваемые вопросы по руководству по модернизации
В1: Могу ли я использовать существующую проводку при установке 330104-00-09-10-01-CN?
Да. Модель 330104-00-09-10-01-CN сохраняет ту же трёхпроводную коаксиальную архитектуру сигнала, что и датчики серии 3300 предыдущих поколений. Существующие кабельные трассы и клеммные соединения полностью пригодны для повторного использования при условии сохранности экранирования кабеля и соответствия длины удлинительного кабеля калиброванному диапазону проксимитора. Перед повторным подключением проверьте разъём BNC и целостность экрана.
В2: Требуется ли перекалибровка модуля проксимитора после установки этого преобразователя?
В большинстве случаев — нет. Модель 330104-00-09-10-01-CN откалибрована на заводе по стандартной кривой чувствительности 200 мВ/мил (7,87 В/мм), используемой во всей платформе 3300 XL. Однако, если ваш модуль проксимитора ранее был откалиброван на нестандартную чувствительность или напряжение зазора, рекомендуется проверить напряжение зазора на целевом воздушном зазоре (обычно 1,0–1,5 мм) с помощью откалиброванного постоянного вольтметра.
В3: Совместим ли этот датчик с установками в опасных зонах ATEX Zone 1?
Модель 330104-00-09-10-01-CN предназначена для стандартных промышленных условий. Для зон ATEX 0/1 используйте её вместе с модулем ввода-вывода Bently Nevada 170180-01-05 с двойным проксимитором, сертифицированным по ATEX для зон 0/1 и перед установкой проверьте полную документацию по сертификации Ex всей системы.
В4: Какова максимальная длина кабеля, поддерживаемая устройством?
Система 3300 XL поддерживает комбинации зонд + удлинительный кабель общей длиной до 9 метров. Для трасс длиной 6,5 м используйте удлинительный кабель 330930-065-00-CN. Превышение номинальной длины кабеля смещает линейный диапазон и вводит ошибки постоянного смещения — всегда проверяйте общую длину системы по калибровочной таблице прибора.
Вопрос 5: Как проверить совместимость по месту в существующем креплении зонда?
Модель 330104-00-09-10-01-CN использует стандартную резьбу M10×1 с диаметром наконечника зонда 8 мм — идентичную зондами серии 3300 предыдущего поколения. Не требуется модификация кронштейна или крепления. Перед установкой подтвердите диаметр отверстия держателя зонда и шаг резьбы. Затягивайте зонд согласно спецификации производителя (обычно 1,5–2,0 Н·м), чтобы предотвратить ослабление из-за вибраций.
Вопрос 6: Может ли этот преобразователь интегрироваться с DCS через Modbus TCP/IP?
Да, при использовании с Bently Nevada 3500/92 Communication Gateway. Шлюз отображает все данные каналов стойки 3500 — включая напряжение зазора этого преобразователя, амплитуды 1X и 2X — в регистры Modbus, доступные вашей системе DCS или SCADA через стандартный Ethernet.
Гарантийное обеспечение
Каждый Bently Nevada 330104-00-09-10-01-CN, поставляемый Industrial Control Hub, обеспечен комплексной 12-месячной гарантией с даты отгрузки. Гарантия включает:
- ? Производственные дефекты материалов и изготовления
- ? Электрические характеристики в пределах опубликованных спецификаций
- ? Бесплатная замена или ремонт при подтвержденных гарантийных случаях
- ? Техническая поддержка в течение всего гарантийного срока по электронной почте и телефону
- ? Пакет документации: технический паспорт, сертификат калибровки и отчет о тестировании доступны по запросу
Гарантийные претензии обрабатываются в течение 5 рабочих дней с момента получения возвращенного устройства. Для критически важных производственных применений доступны ускоренные поставки замены — свяжитесь с нашей командой для организации приоритетного обслуживания.
Для запросов, технической предпродажной поддержки или запроса официального коммерческого предложения свяжитесь с нами напрямую:
?? [email protected]
?? +0086 18359243191
?? www.indctrlhub.com
