Решение по замене/обновлению Bently Nevada 330101-00-60-05-02-00 для серии 3300 XL: плавный переход, нулевой простой оборудования

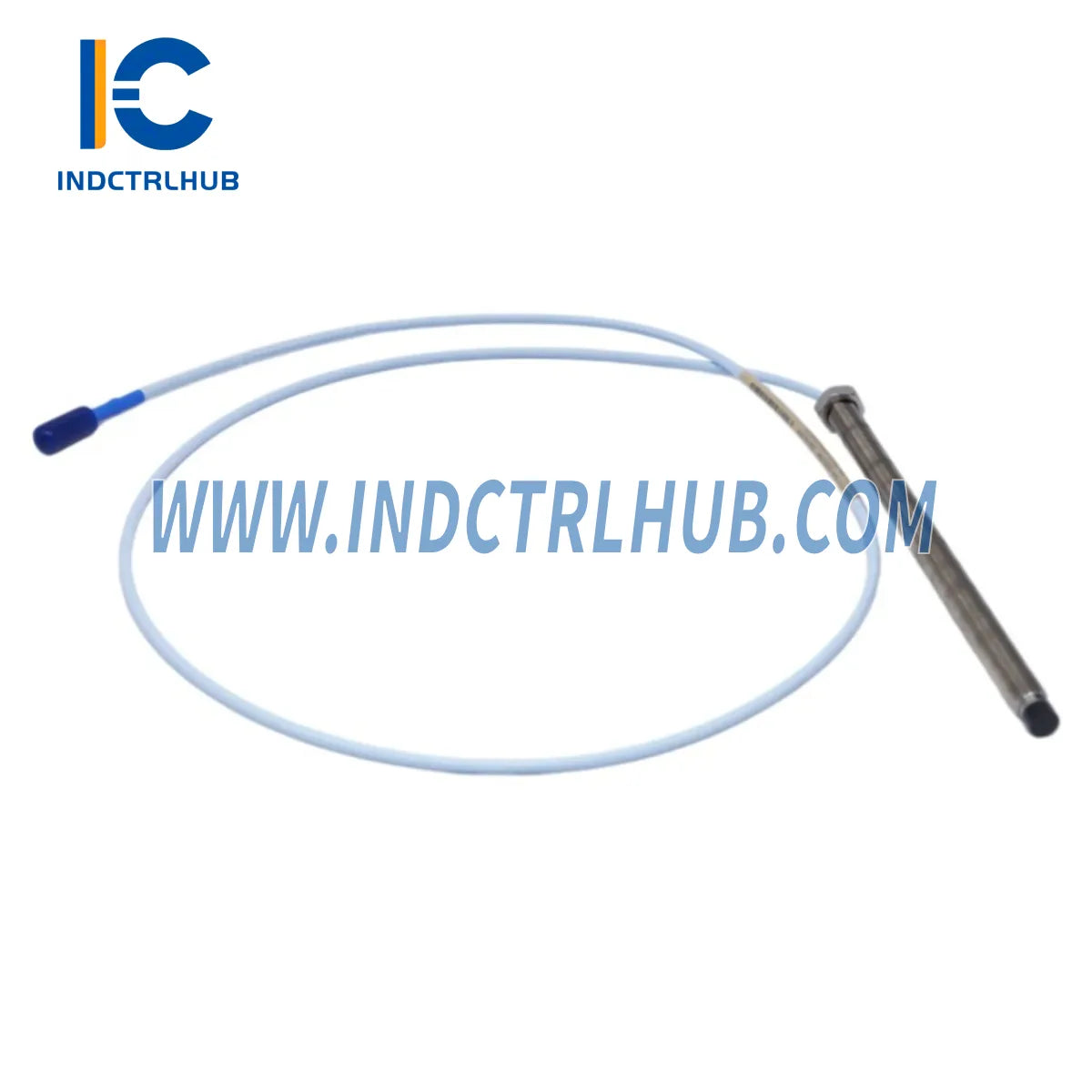

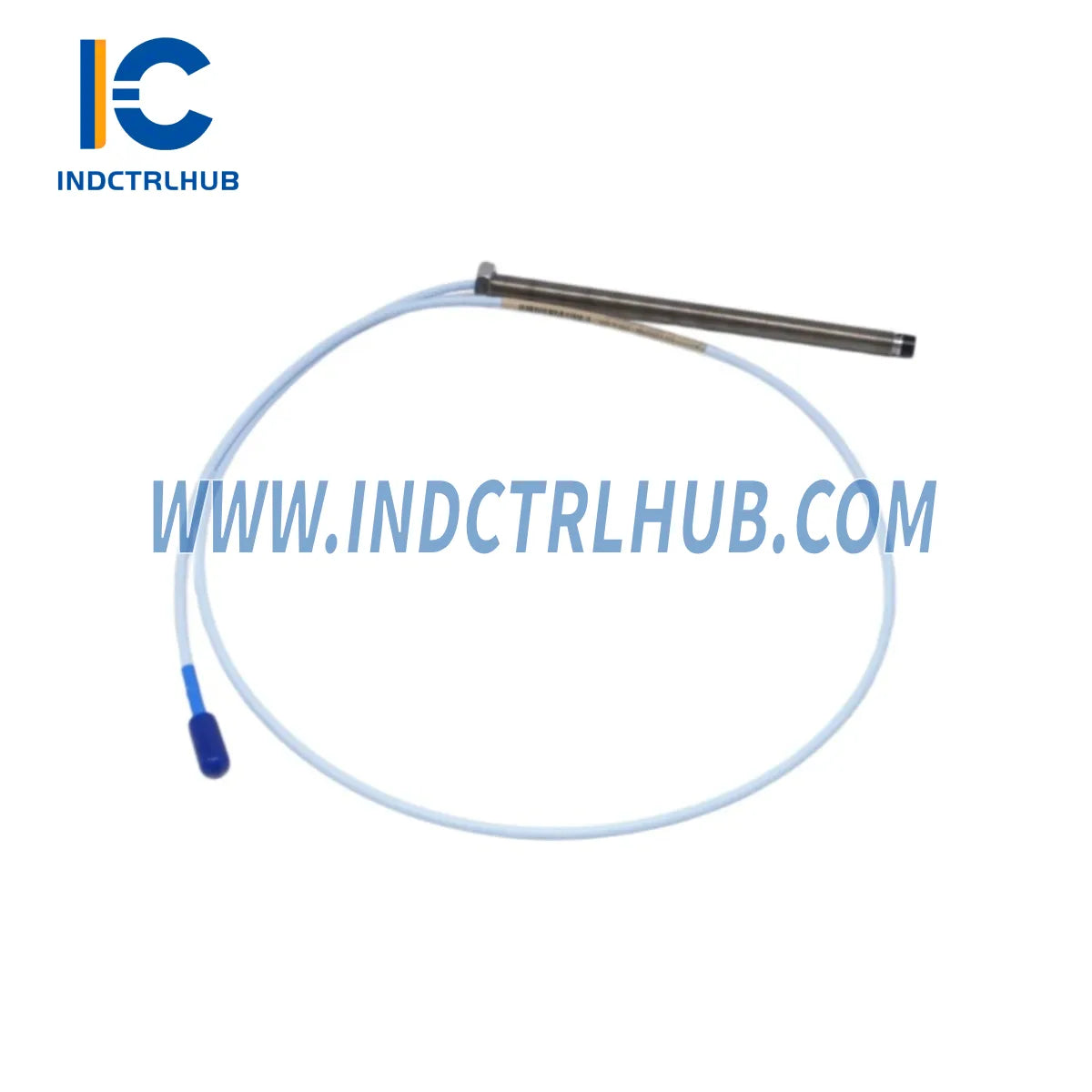

Bently Nevada 330101-00-60-05-02-00 — высокоточный вихретоковый датчик приближения, разработанный для бесшовной интеграции в систему мониторинга состояния серии 3300 XL. Создан как прямая замена устаревшим зондами серии 330100, этот блок устраняет неопределенность при модернизации системы — обеспечивая тот же монтажный размер, выход сигнала и интерфейс разъема, которые ожидает ваша существующая инфраструктура.
Независимо от того, управляете ли вы плановым окном обслуживания или реагируете на внеплановый отказ зонда, 330101-00-60-05-02-00 восстанавливает полную возможность измерения вибрации и положения с минимальной перенастройкой. Его диапазон обнаружения 5 мм, резьба 7,87 мм (5/16-28 UNF) и напряжение смещения -24 В DC делают его надежным выбором для турбомашин, компрессоров и вращающегося оборудования в нефтегазовой, энергетической и нефтехимической отраслях.
Поддерживается 12-месячной гарантией и глобальной логистической сетью Industrial Control Hub, этот зонд поставляется с полной документацией и готов к немедленной установке.
Основные характеристики и преимущества
- âœ?Совместимость Drop-in: Прямая замена зондов серии 330100 — та же резьба, тот же разъем, та же цепь сигнала
- âœ?Диапазон обнаружения 5 мм: Оптимизирован для измерения вибрации вала и осевого положения на вращающемся оборудовании
- âœ?Резьба 7,87 мм / 5/16-28 UNF: Стандартная промышленная резьба для надежного, виброустойчивого крепления
- âœ?Напряжение смещения -24 В DC: Совместимо со всеми драйверами и удлинительными кабелями 3300 XL без перекалибровки сигнала
- âœ?Чувствительность 200 мВ/мил (7,87 В/мм): Стандартный в отрасли выход для прямой интеграции с существующими мониторами
- âœ?12-месячная гарантия: Полное покрытие на детали и работу с даты отгрузки
Сценарии применения
- 🔧 Капитальный ремонт турбомашин: Замена устаревших зондов 330100 во время плановых простоев без перенастройки или переподключения стойки 3500
- 🔧 Модернизация мониторинга компрессоров: Сохранение соответствия API 670 при модернизации аппаратного обеспечения датчиков на поршневых и центробежных компрессорах
- 🔧 Генерация электроэнергии: Обеспечение непрерывного мониторинга вибрации паровых и газовых турбин с помощью проверенного зонда, эквивалентного OEM
- 🔧 Обслуживание нефтехимических заводов: Минимизация среднего времени ремонта (MTTR) с помощью запасного блока, готового к отправке
- 🔧 Программы предиктивного обслуживания: Интеграция с существующими мониторами серии 3500 и системами DCS без изменений программного обеспечения
Таблица сравнения совместимости
| Параметр | Серия Legacy 330100 | 330101-00-60-05-02-00 (Новый) |
|---|---|---|
| Диапазон обнаружения | 5 мм | 5 мм âœ?/td> |
| Размер резьбы | 5/16-28 UNF | 5/16-28 UNF âœ?/td> |
| Чувствительность | 200 мВ/мил | 200 мВ/мил âœ?/td> |
| Смещение напряжения | -24 В постоянного тока | -24 В постоянного тока ✓/td> |
| Длина кабеля | 5 футов (1,5 м) | 5 футов (1,5 м) ✓/td> |
| Тип разъёма | Стандартный BN | Стандартный BN ✓/td> |
| Совместим с 3500 Rack | Да | Да ✓/td> |
| Гарантия | Варьируется | 12 месяцев ✓/td> |
Бесшовные решения для обновления
При замене вашего устаревшего зонда на 330101-00-60-05-02-00, полное обновление системы часто требует замены нескольких взаимосвязанных компонентов для обеспечения целостности сигнала и физической совместимости. Ниже перечислены компоненты, которые чаще всего заменяются или проверяются при миграции на 3300 XL:
- 🔗 Соединительный кабель (25 футов): Убедитесь, что ваш сигнальный кабель подходит для нового зонда. Соединительный кабель Bently Nevada 16710-25 обеспечивает экранированное, бронированное соединение, совместимое с системами акселерометров 330400/330425.
- 🔗 Бронированный соединительный кабель (15 футов): Для коротких кабельных трасс в ограниченных пространствах оборудования бронированный кабель Bently Nevada 16710-15 обеспечивает надёжную защиту трёх проводников.
- 🔗 Бронированный соединительный кабель (66 футов): Для установок на большие расстояния подходит бронированный кабель Bently Nevada 16710-66 для удлинённых соединений зонд-драйвер.
- 🔗 Монитор вибрации: Проверьте, что ваш одноканальный монитор актуален. Монитор вибрации Bently Nevada 1900/27 — совместимое устройство на 24 В постоянного тока для автономного мониторинга.
- 🔗 Модуль TDI и I/O: При обновлении шкафа 3500 вместе с зондом убедитесь, что прошивка модуля TDI Bently Nevada 3500/22 соответствует требуемой версии для зондов серии 330101.
- 🔗 Релейный модуль: Релейный модуль Bently Nevada 3500/33 на 16 каналов должен быть проверен и обновлён, чтобы обеспечить правильное отображение выходов реле тревоги после замены зонда.
- 🔗 Монитор температуры: Если ваше оборудование также использует входы RTD/TC, убедитесь, что Монитор температуры Bently Nevada 3500/61 откалиброван и совместим с вашим обновлённым набором датчиков.
- 🔗 Модуль заземления: Правильное заземление критически важно после любой замены зонда. Модуль заземления Bently Nevada 138257-01 обеспечивает сохранение целостности сигнального заземления вашего 3500/04 I/O шкафа.
- 🔗 Зонд обратного монтажа NSv: Для приложений с обратным монтажом, где 330101 использовать нельзя, рекомендуется Bently Nevada 330907 NSv Reverse Mount Probe как альтернативный вариант.
Часто задаваемые вопросы по модернизации
- Q: Могу ли я заменить зонд серии 330100 на 330101-00-60-05-02-00 без перекалибровки монитора 3500?
- A: Да. 330101-00-60-05-02-00 сохраняет ту же чувствительность 200 мВ/мил и смещение -24 В постоянного тока, что и серия 330100, поэтому в большинстве случаев перекалибровка монитора не требуется. Рекомендуется проверить напряжение зазора драйвера после установки.
- Q: Совместима ли резьба с моим существующим держателем зонда?
- A: Да. Резьба 5/16-28 UNF идентична серии 330100, что позволяет напрямую устанавливать зонд в существующие держатели и бронированные кабельные вводы без модификаций.
- Q: Нужно ли обновлять удлинительный кабель при замене зонда?
- A: Не обязательно, но настоятельно рекомендуется проверить удлинительный кабель на износ, особенно на концах разъемов. Если кабель старше 5 лет или есть признаки повреждения изоляции, замените его на совместимый бронированный соединительный кабель, чтобы избежать помех сигнала.
- Q: Будет ли этот зонд работать с моим существующим драйвером Keyphasor®?
- A: 330101-00-60-05-02-00 совместим со стандартными драйверами 3300 XL. Для приложений Keyphasor® подтвердите, что модель драйвера поддерживает выходной диапазон зонда. Свяжитесь с нашей технической командой для подтверждения совместимости с конкретным драйвером.
- Q: Какой физический зазор необходим для установки?
- A: Корпус зонда требует примерно 25 мм радиального зазора от поверхности вала до наконечника зонда при номинальном зазоре. Убедитесь, что держатель зонда позволяет полный диапазон регулировки чувствительности 5 мм при установке.
- Q: Можно ли использовать этот зонд в установках с опасными зонами (ATEX/IECEx)?
- A: Пожалуйста, свяжитесь с нашей командой продаж, указав вашу конкретную классификацию опасной зоны. Мы подтвердим применимые сертификаты и порекомендуем подходящий вариант зонда для ваших требований по зоне.
Гарантийное обеспечение
Каждый Bently Nevada 330101-00-60-05-02-00, поставляемый Industrial Control Hub, покрывается комплексной 12-месячной гарантией с даты отгрузки. Эта гарантия охватывает:
- Производственные дефекты материалов и изготовления
- Отклонения выходного сигнала за пределы опубликованных спецификаций при нормальных условиях эксплуатации
- Целостность разъема и окончания кабеля
Гарантийные обращения обрабатываются в течение 5 рабочих дней. Замена устройств отправляется после подтверждения дефекта. Наша техническая поддержка готова помочь с проверкой установки, настройкой зазора и вводом сигнала в эксплуатацию в течение всего гарантийного срока.
