Product Description
🔹 Informações Gerais
|
Fabricante |
Yokogawa |
|---|---|
|
Número do modelo/peça |

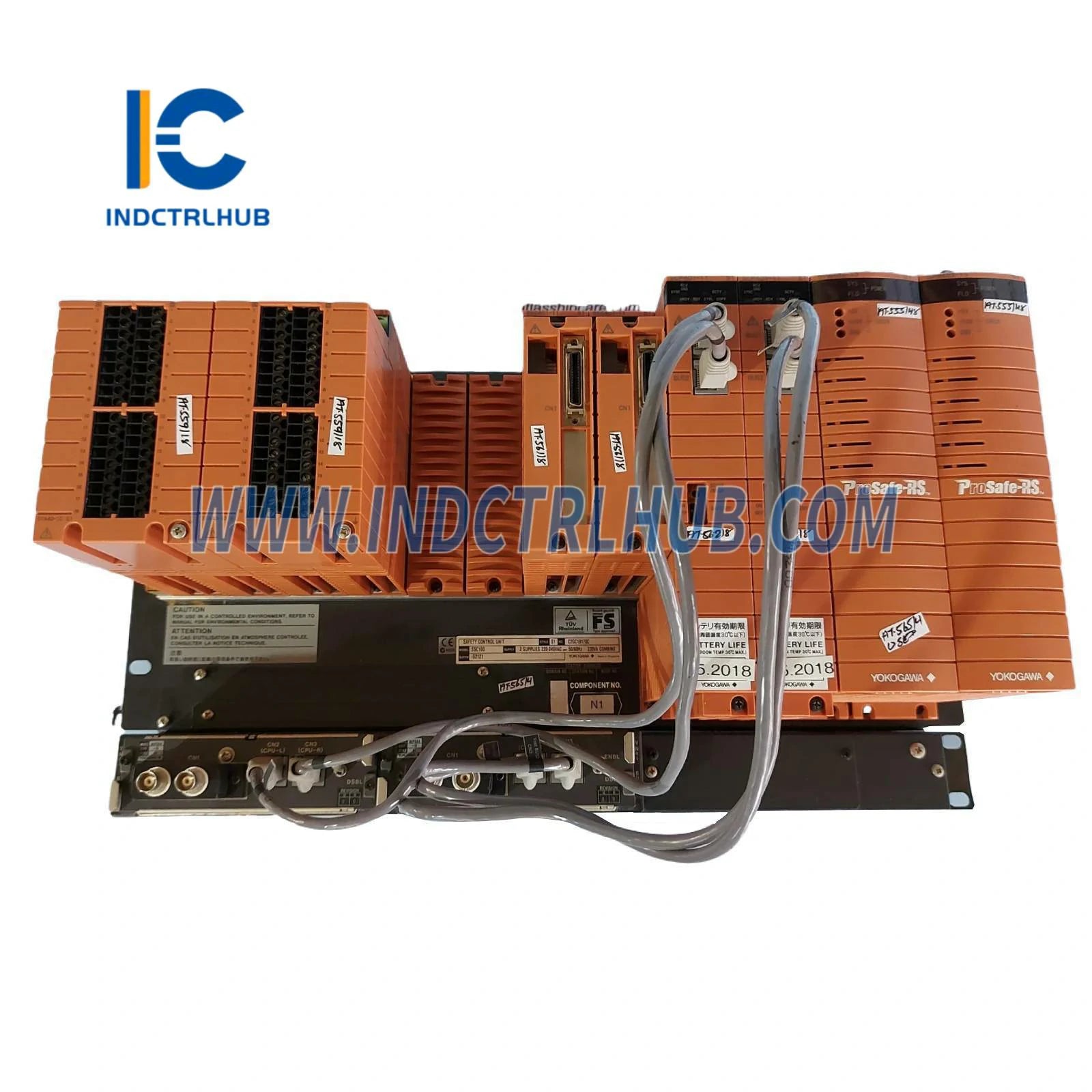

SSC10D-S2111 |
|
Descrição |
Unidade de Controle de Segurança Duplexada (para V net, Tipo para Montagem em Rack), faixa de temperatura padrão com alimentação dupla redundante e entrada de 100–120 V AC |
🔹 Especificações Técnicas
|
Item |
Especificação |
|---|---|
|
Processador |
Processador MIPS R5000 |
|
Memória principal |
32 MB |
|
Proteção de memória |
Com bateria (até 3 anos a ≤30°C) |
|
Adaptabilidade à Temperatura |
Até 50°C para o modelo -S, ventilador necessário para temperaturas ambientes mais altas |
|
Interfaces de Comunicação |
V net (dupla redundância), barramento ESB (dupla redundância) |
|
Interface IRIG (Opção) |
RS-422, IRIG-B000, tempo de quadro de 1 s, tempo de bit de 10 ms |
|
Unidades de Nó de Segurança Conectadas |
Até 9 por unidade usando acoplador de barramento ESB (SEC401 nos slots 7 e 8) |
|
Módulos de E/S Suportados |
Até 8 por unidade, até 78 por Estação de Controle de Segurança (SCS) |
|
Tensão de Alimentação |
100 a 120 V AC, 50/60 Hz |
|
Consumo de energia |
200 VA (para o modelo -S com entrada AC de 100–120 V) |
|
Peso |
Aproximadamente 8,5 kg |
|
Montagem |
Montagem em rack com 8 × parafusos M5, buchas isolantes incluídas |
|
Conformidade com Padrões |
Padrão ISA G3, ambiente de instalação conforme Visão Geral do Sistema ProSafe-RS |
🔹 Descrição do Modelo e Código de Sufixo
|
Modelo |
Descrição |
|---|---|
|
SSC10D |
Unidade de Controle de Segurança Duplexada (para V net, Tipo Rack) |
Códigos de sufixo
|
Código |
Significado |
|---|---|
|
-S |
Temperatura Padrão (-20 a 50 °C), com ISA Standard G3 |
|
2 |
Fonte de alimentação dupla redundante |
|
1 |
Sempre 1 (definição do sistema) |
|
1 |
Fonte de alimentação AC de 100 a 120 V |
|
1 |
Licença da Função de Controle de Segurança CFS1100 |
Código completo:
SSC10D-S2111
-
Versão padrão temporária
-
Fonte de alimentação dupla redundante
-
Alimentação CA de 100–120 V
-
Licença da função de controle de segurança incluída
🔹 Códigos opcionais
|
Código de opção |
Descrição |
|---|---|
|
/GPS |
Interface IRIG para GPS (Número da Peça: S9161FA) |
|
/ATDOC |
Manual de Proteção contra Explosões |
