Product Description
🔹 Informações Gerais
|
Fabricante |
Yokogawa |
|---|---|
|
Número do modelo/peça |
ADV551-P13 S2 |
|
Descrição |

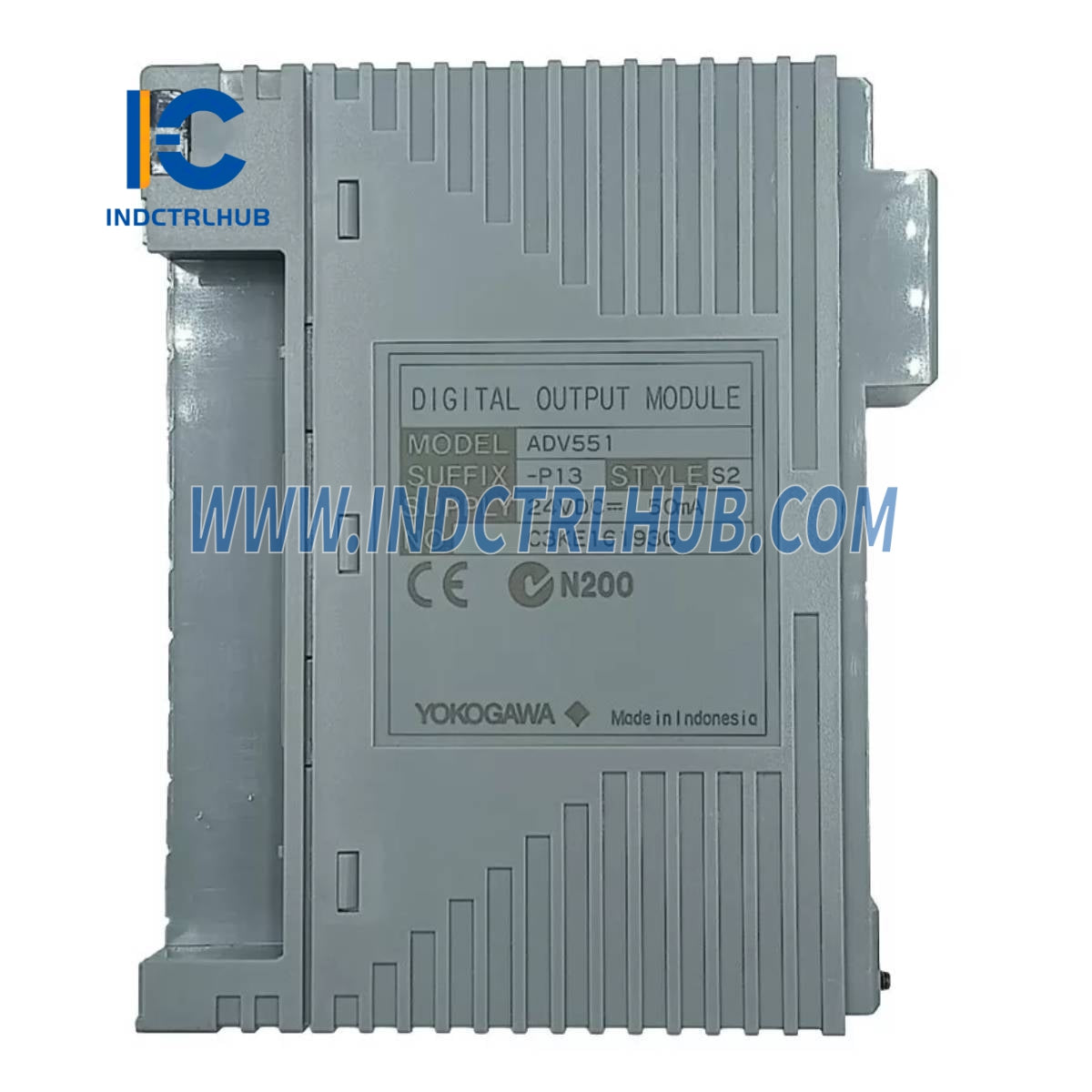

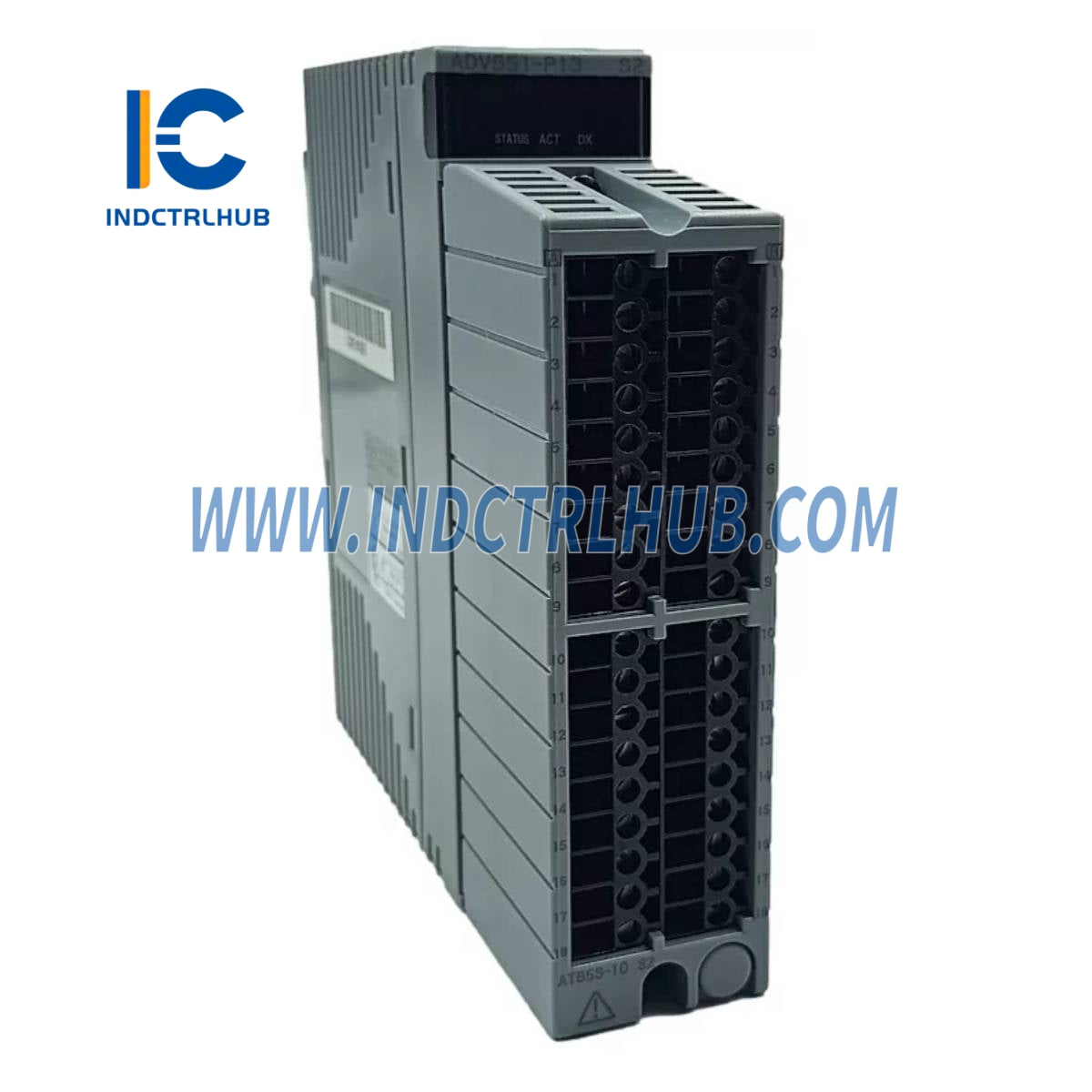

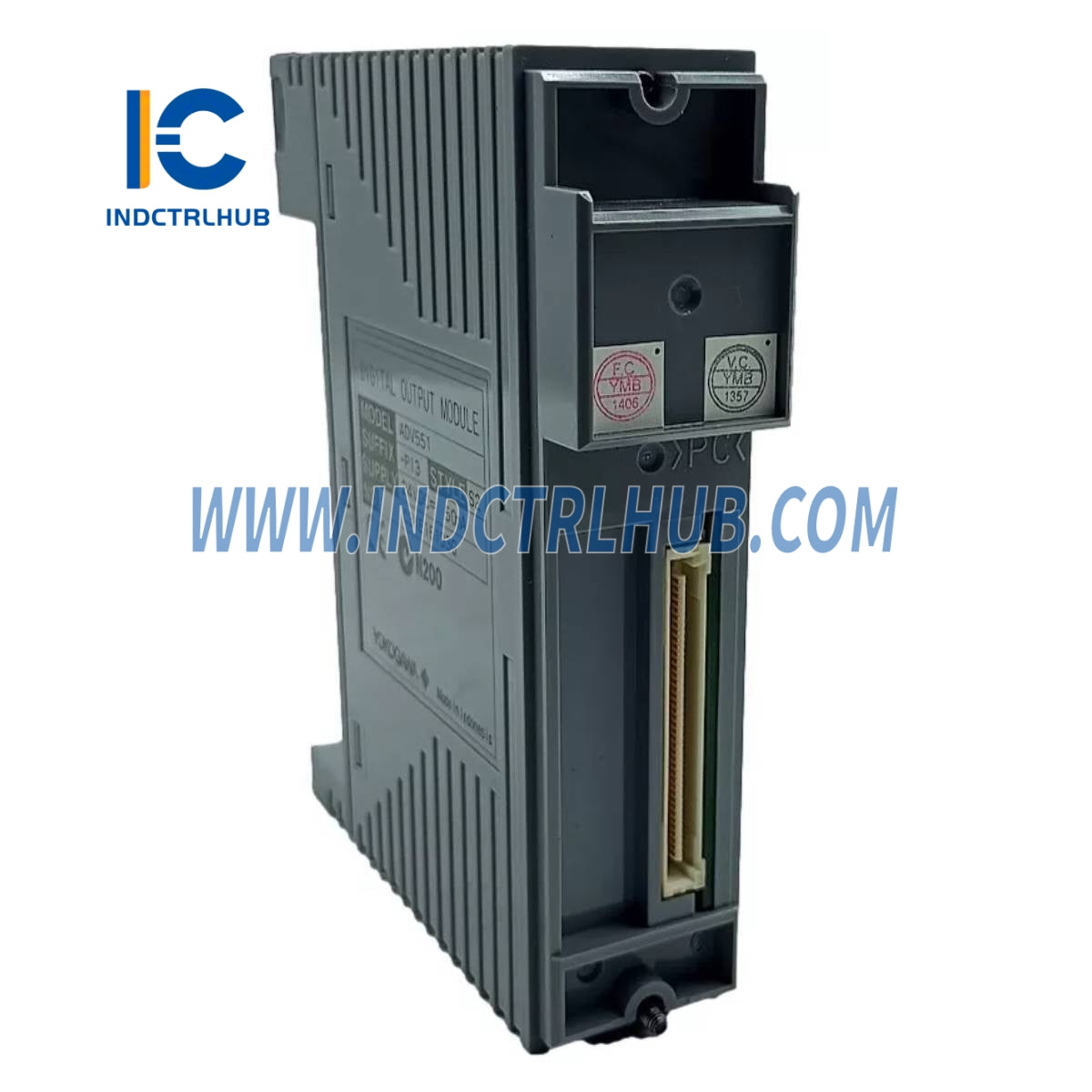

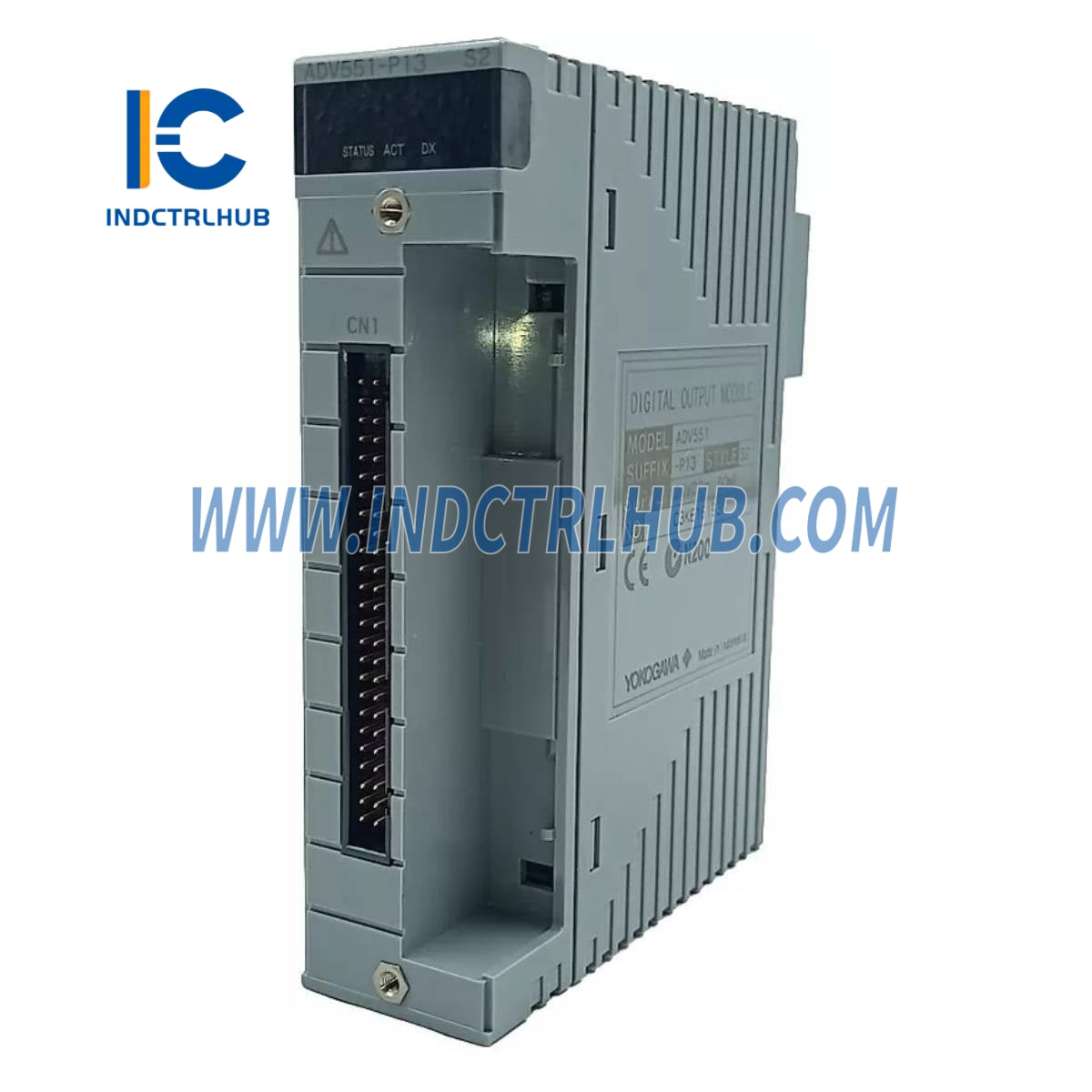

Módulo de Saída Digital de 32 Canais, 24 VDC, Isolado, com saída proporcional a pulso/tempo, sem display de status, opção G3, -20 a 70°C, compatível com SIL2 |
🔹 Especificações
|
Item |
Especificação |
|---|---|
|
Número de Canais de Saída |
32 |
|
Tensão Aplicada Nominal |
24 V CC |
|
Classificação da Fonte de Alimentação Externa |
24 V CC, 50 mA |
|
Faixa de Tensão da Fonte de Alimentação Externa |
20,4 a 26,4 V CC |
|
Formato de saída |
dissipador de corrente |
|
Tensão de Saída LIGADA (Máx) |
2 V CC |
|
Corrente de Fuga (Saída DESLIGADA) |
Máx. 0,1 mA |
|
Corrente Máxima de Carga |
100 mA por canal (até 26,4 V) |
|
Tensão de Resistência |
- Saída para o sistema: 2 kV CA por 1 min - Entre comuns: 500 V CA (por 16 canais) |
|
Tempo de Resposta de Saída |
≤ 3 ms (saída de status), ≤ 10 ms (saída mista) |
|
Saída de largura de pulso |
8 ms a 7200 s (função one-shot) |
|
Resolução da Largura do Pulso |
8 ms (±1 ms atraso ON/OFF) |
|
Saída por Proporção de Tempo |
Suportado |
|
Função de Saída de Status |
Não incluído (por código de sufixo) |
|
Consumo Máximo de Corrente |
700 mA (5 V DC), 60 mA (externo 24 V DC) |
|
Peso |
Aprox. 0,20 kg |
|
Conexão externa |
Terminal de pressão para cabo KS (AKB331), conector MIL |
🔹 Análise do Código de Sufixo (ADV551-P13 S2)
|
Código |
Significado |
|---|---|
|
-P |
Com funções de saída de largura de pulso e proporcionalidade de tempo |
|
1 |
Sem exibição de status |
|
3 |
Com opção ISA Standard G3 e ampla faixa de temperatura (-20 a 70°C) |
|
S2 |
Versão compatível com SIL2 para sistemas instrumentados de segurança |
