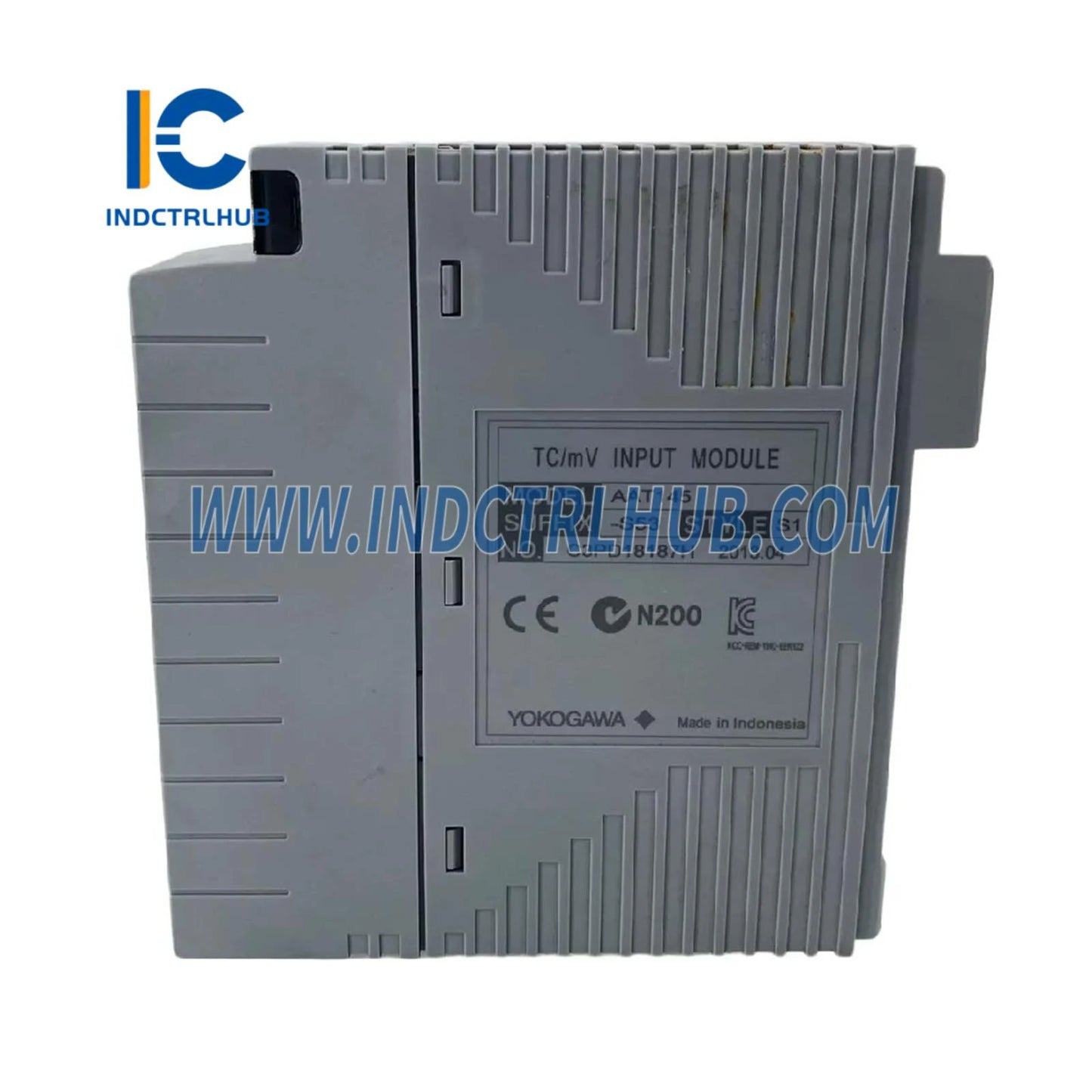

Informações do Produto: Módulo de Entrada TC/RTD Yokogawa AAT145-S53
Fabricante:
- Yokogawa Electric Corporation
Número do modelo/peça:
- AAT145-S53 (Módulo de Entrada TC/RTD, 16 canais, Isolado)
Códigos de Modelo e Sufixo
| Modelo | Descrição | Opções de código de sufixo |
|---|---|---|
| AAT145 | Módulo de Entrada TC/mV (16 canais, Isolado) | -S: Tipo padrão |
| AAR145 | Módulo de Entrada RTD/POT (16 canais, Isolado) | 5: Sem proteção contra explosão |
| E: Com proteção contra explosão | ||
| 0: Tipo básico | ||
| 3: Com opção ISA Standard G3 e temperatura (-20 a 70 °C) |
Conexões Externas:
| Código de opção | Descrição |
|---|---|
| Cabo dedicado | KS1 para AAT145, KS8/AKB335 para AAR145 |
Sinais de entrada:
| Tipo de sinal | Especificações |
|---|---|
| Termopar (TC) | Tipo J, K, E, B, R, S, T, N (JIS C1602, IEC 60584-1) |
| Milivolt (mV) | -100 a 150 mV, -20 a 80 mV |
| RTD (Pt100) | JIS C1604, IEC 60751 (tipo de 3 fios) |
| Potenciômetro (POT) | Resistência total de 100 Ω a 10 kΩ, resistência de faixa ≥50% da resistência total |
Configurações do Sinal de Entrada:
- TC/mV e RTD/POT podem ser selecionados individualmente para cada canal (CH1 a CH16).
Especificações Elétricas
| Item | Especificação |
|---|---|
| Tensão de Entrada Permitida | ±5V |
| Tensão de Resistência | Entre entrada e sistema: 500 V CA (para cartão único: 1500 V CA, 1 minuto) |
| Entre canais de entrada: 200 V CA, 1 minuto | |
| Resistência de entrada | Ligado: 1 MΩ ou maior |
| Desligado: 1 MΩ ou maior | |
| Precisão | ±40 µV |
| RTD | ±150 mΩ |
| POTE | ±0,2%/FS |
| Resistência Total Permitida da Fonte de Sinal | 1000 Ω ou menos (para TC/mV) |
| Resistência da fiação | 150 Ω ou menos (por fio para RTD) |
| Efeito da Resistência da Fonte de Sinal | ±20 µV (1000 Ω) |
| Compensação de Junção de Referência | ±1 °C |
| Corrente de Medição RTD | 1 mA |
| Período de atualização de dados | 1 segundo |
| Detecção de Burnout | Todos os canais podem ser configurados juntos (UP/DOWN), tempo de detecção de 60 s |
| Desvio de temperatura | ±80 µV/10 °C (para TC) |
| ±0,3 Ω/10 °C (para RTD) | |
| ±0,4 %/10 °C (para POT) | |
| Consumo Máximo de Corrente | 350 mA (5 V CC) |
| Peso | Aproximadamente 0,30 kg |
