Product Description

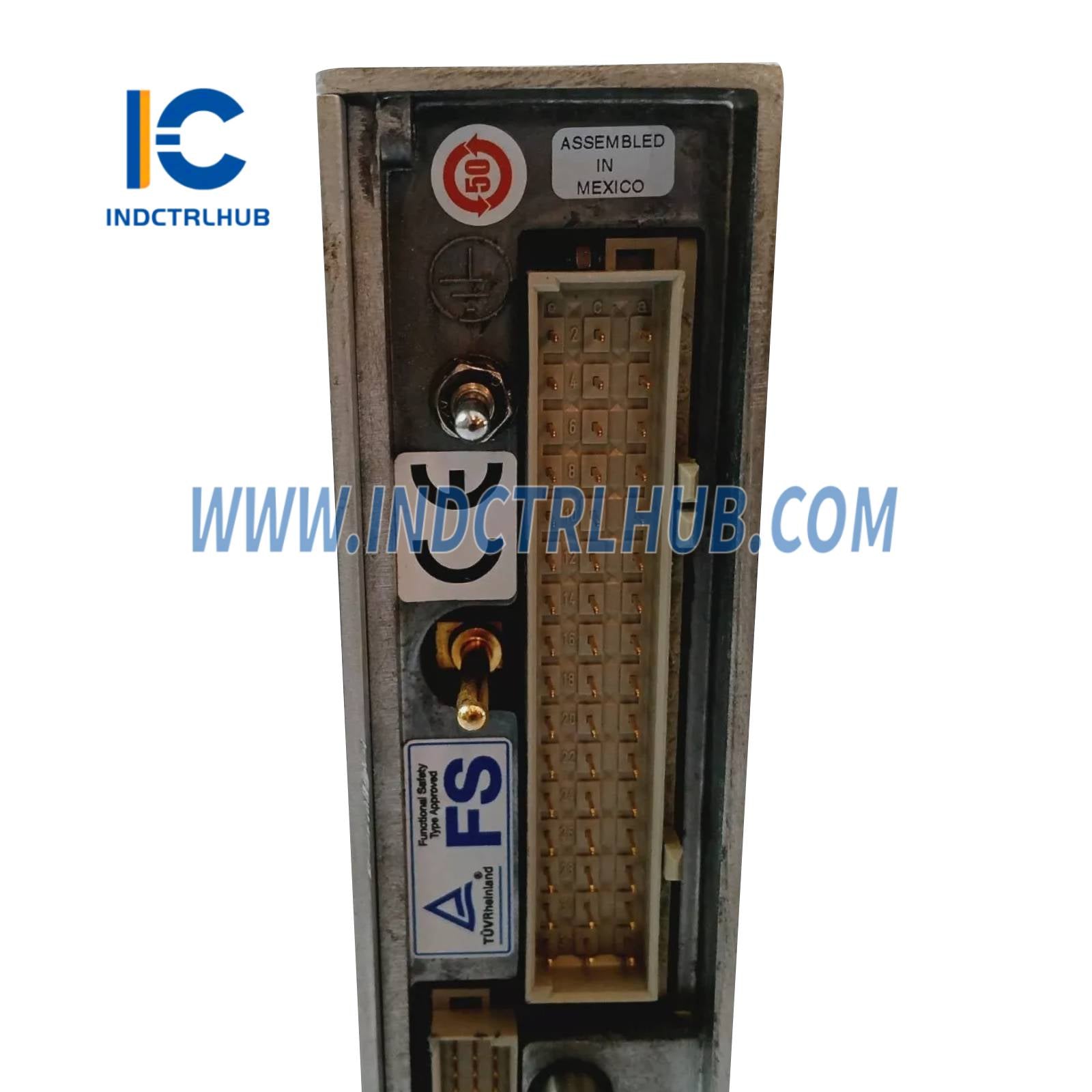

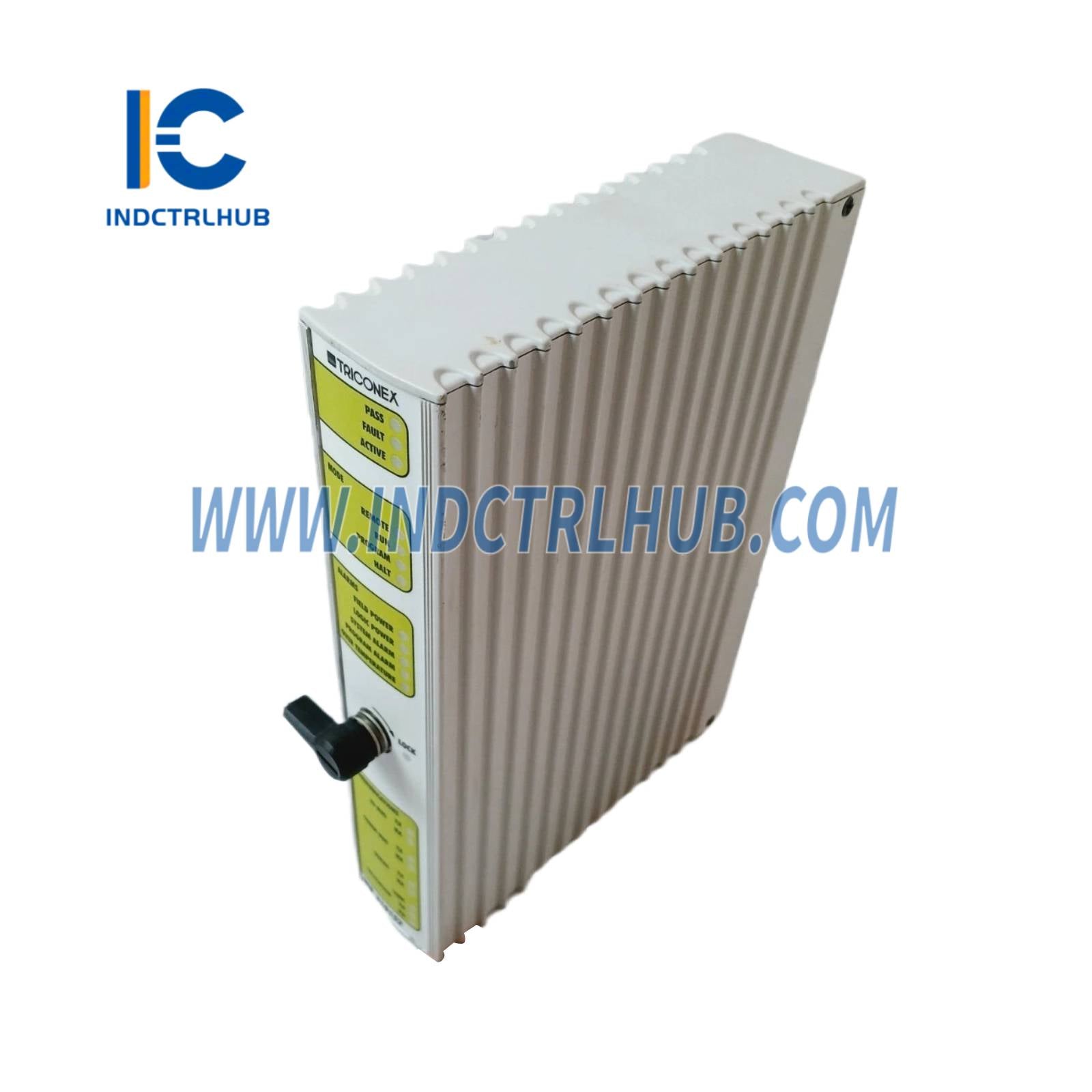

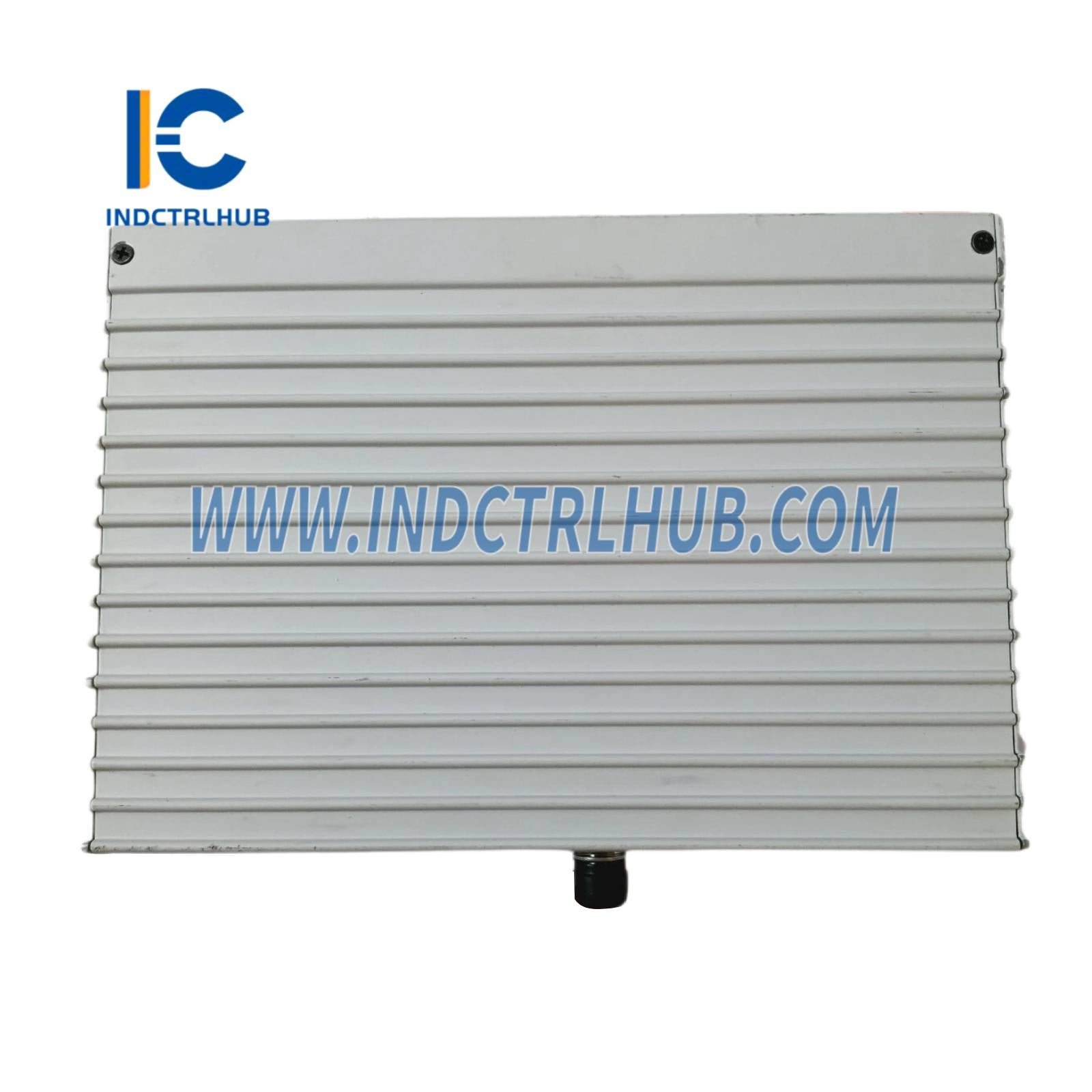

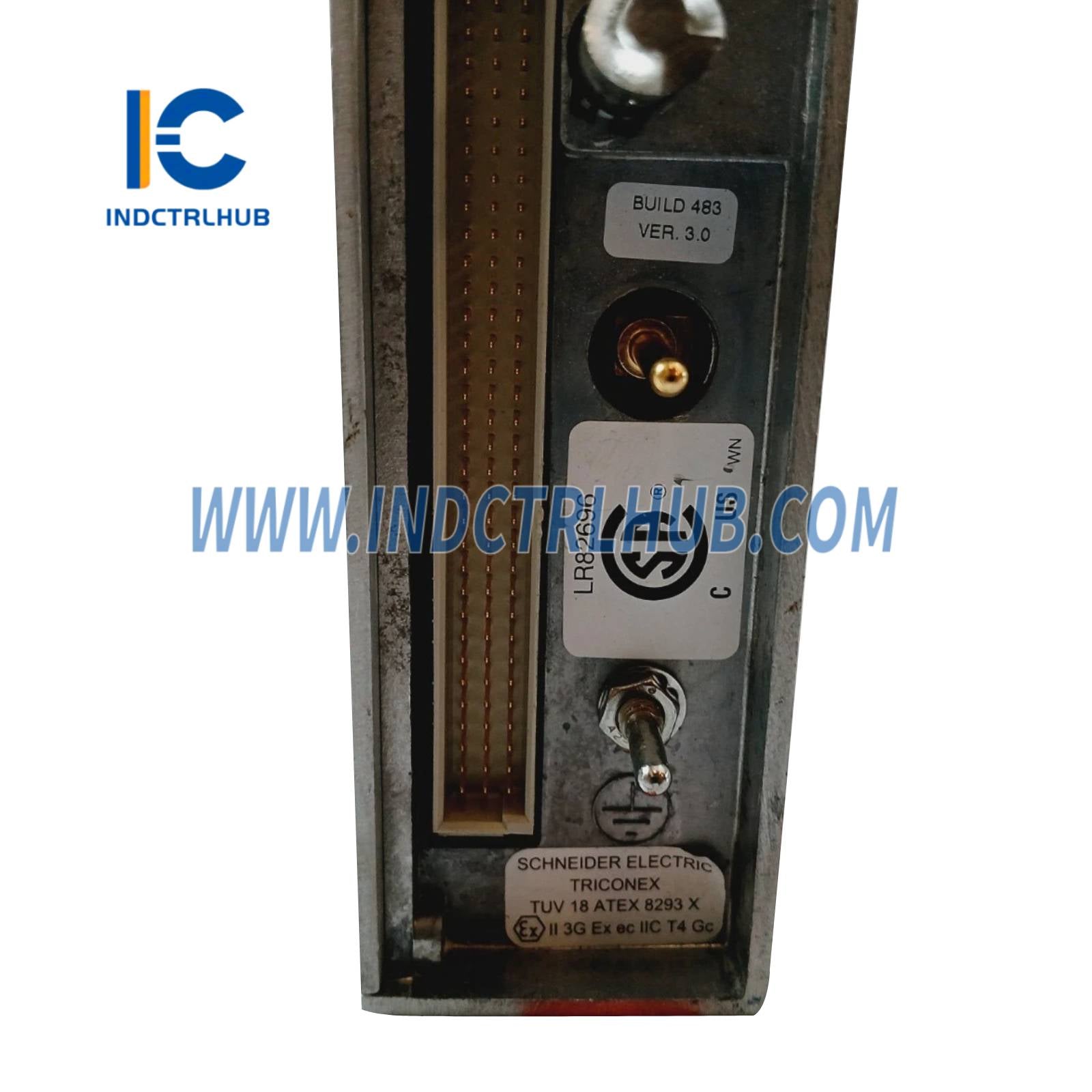

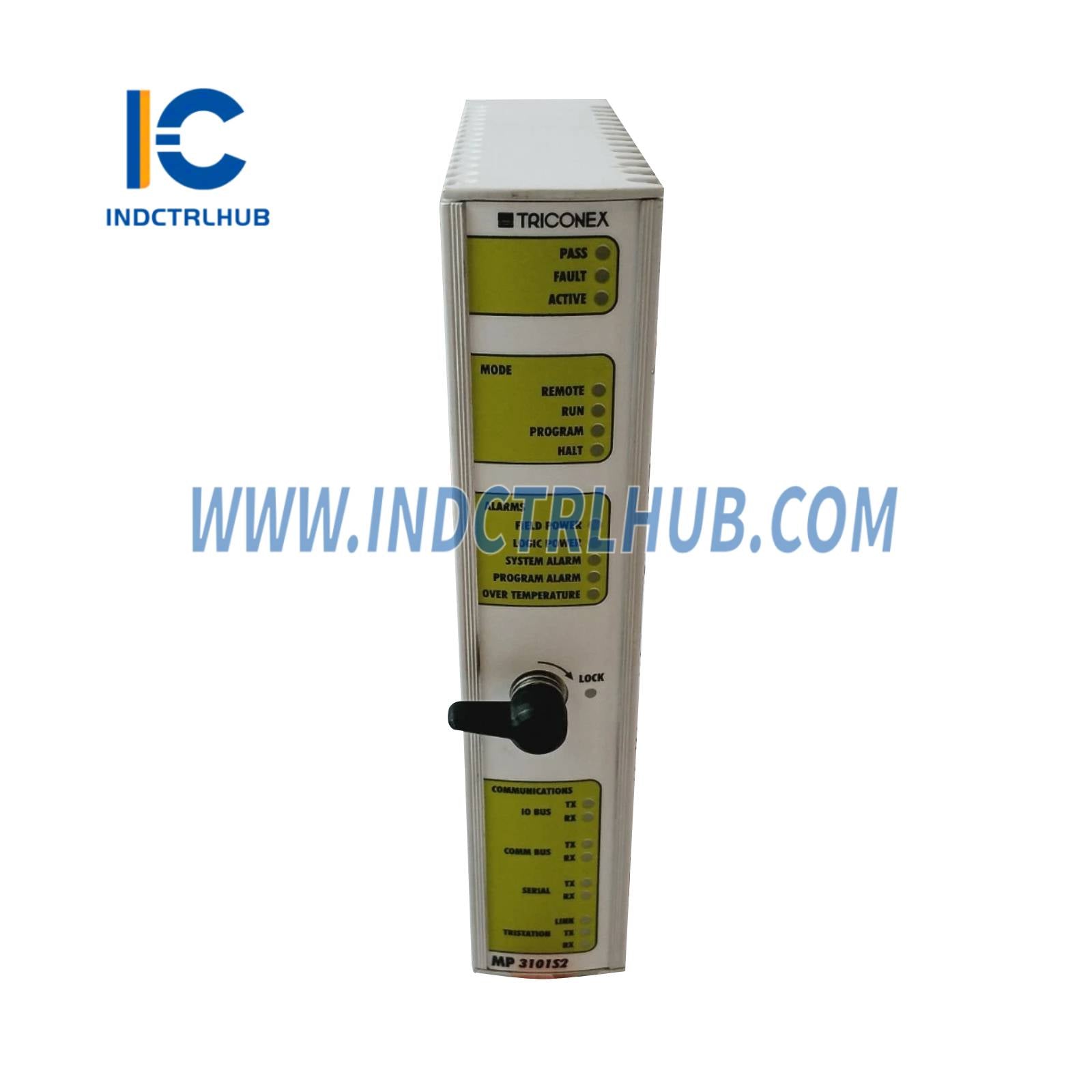

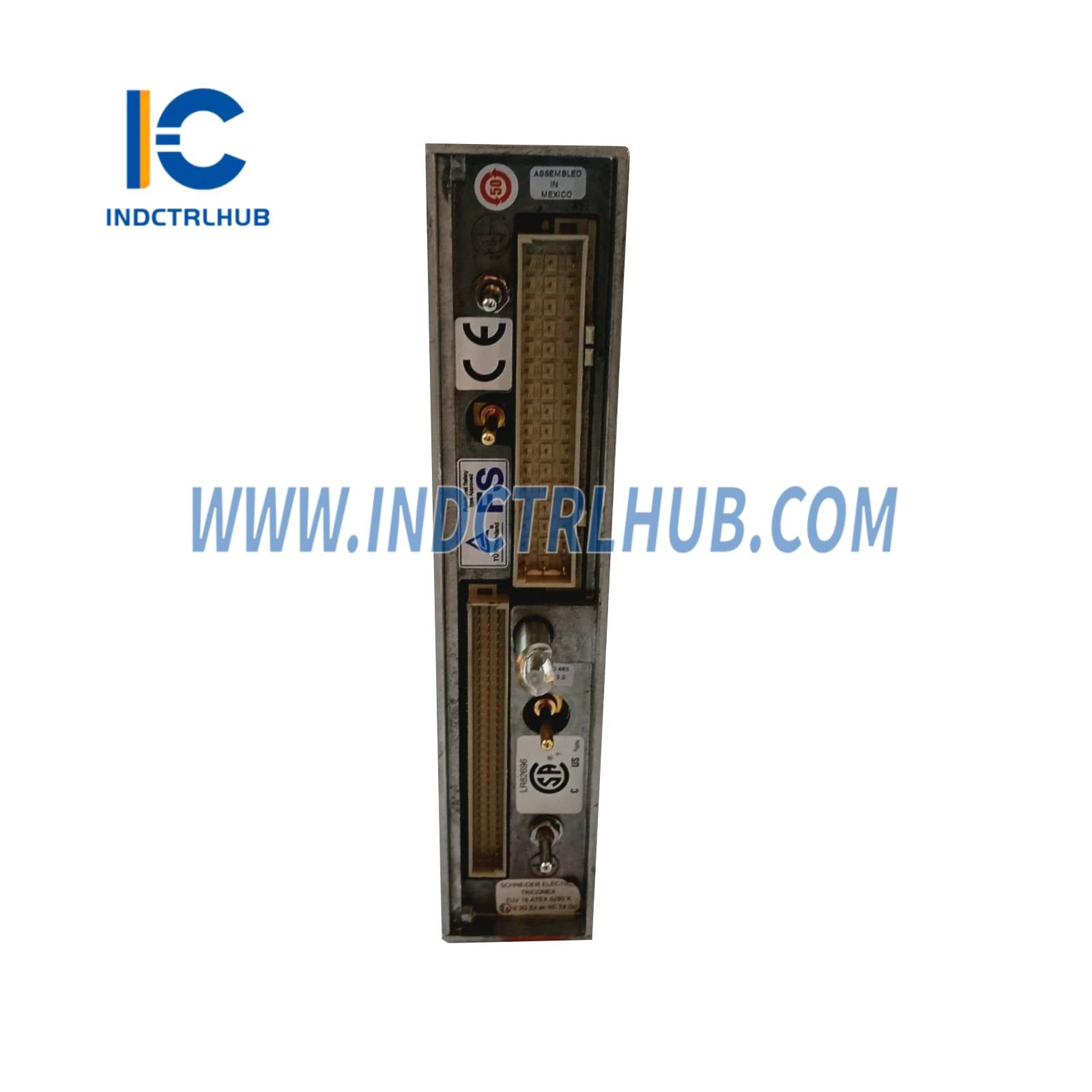

Módulo Processador Principal Triconex 3101 S2
Visão Geral do Produto
- Descrição: O Triconex 3101 S2 é um Módulo Processador Principal projetado para uso em sistemas instrumentados de segurança Triconex (SIS), parte da linha de produtos Triconex da Schneider Electric. Ele serve como a unidade central de processamento para sistemas Triconex Trident
Especificações Técnicas
| Especificação | Detalhes |
|---|---|
| Fabricante | Triconex (Schneider Electric) |
| Série | Sistemas Instrumentados de Segurança Triconex Trident (SIS) |
| Modelo/Número de Peça | 3101 S2 |
| Tipo de Modelo | Módulo Processador Principal |
| Função | Executa lógica de controle, gerencia comunicações de E/S e suporta diagnósticos do sistema |
| Display | Não aplicável (sem display integrado) |
| Entradas | Dados de módulos de E/S e barramentos de comunicação |
| Saídas | Sinais de controle para módulos de E/S e barramentos de comunicação |
| Interfaces de Comunicação | TriBus para comunicação TMR, Modbus, Ethernet (via módulos de comunicação) |
| Condicionamento de Sinal | Não aplicável (processamento lógico) |
| Precisão | Não aplicável (processamento lógico digital) |
| Redundância | Suporta arquitetura Redundante Modular Tripla (TMR) |
| Diagnósticos | Detecção avançada de falhas, monitoramento da saúde do sistema via TriStation 1131 |
| Compatibilidade | Sistemas Triconex Trident, compatível com Tricon e Tri-GP via configurações específicas |
| Fonte de Alimentação | 24 VCC (via backplane Triconex) |
| Consumo de Energia | 10–15 W (estimado) |
| Especificações Ambientais | Temperatura de Operação: -40°C a +70°C Temperatura de Armazenamento: -40°C a +85°C Umidade Relativa: 5% a 95% sem condensação |
| Invólucro | IP20 (quando instalado no chassi Triconex) |
| Dimensões | Aprox. 150 mm (A) x 50 mm (L) x 200 mm (P) (estimado) |
| Peso | Aprox. 0,5–0,7 kg |
| Montagem | Conecta-se ao chassi Triconex Trident (ex.: Placa Base do Processador Principal) |
| Certificações | CE, UL, CSA, SIL 3 (dependente do sistema) |
