Product Description
Solução de Substituição/Atualização Bently Nevada 21000-16-10-15-106-03-02 para Série 3300 XL – Transição Suave Garantida

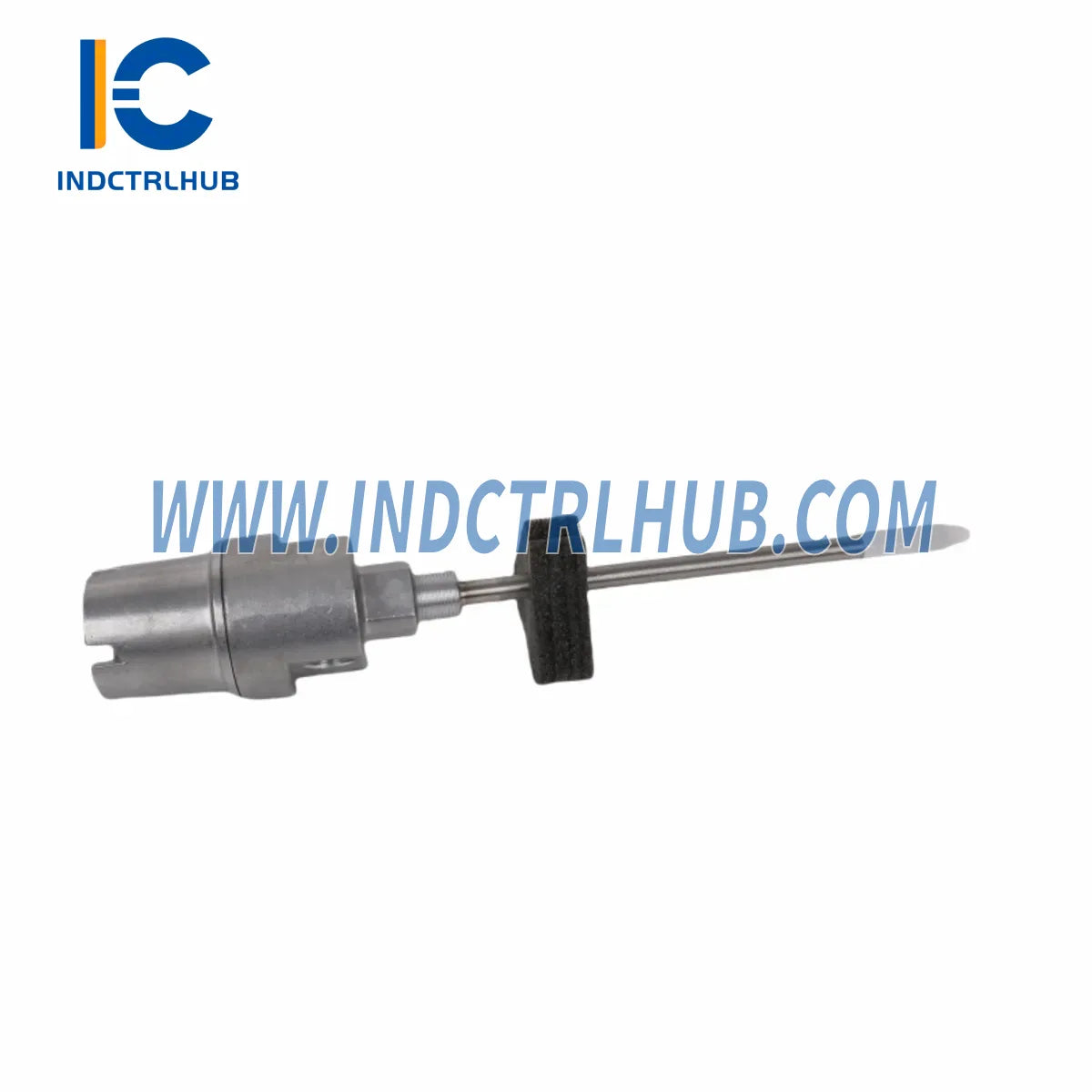

O Bently Nevada 21000-16-10-15-106-03-02 é um conjunto de carcaça de sonda de proximidade projetado com precisão para a plataforma 3300 XL. Seja migrando de um sistema legado antigo ou realizando uma revisão programada da infraestrutura de proteção de máquinas rotativas, esta unidade oferece uma atualização plug-and-play sem comprometer a precisão da medição ou o ajuste mecânico. Projetado conforme os padrões API 670, garante medição de vibração e posição radial sem contato com a confiabilidade que a turbomáquina crítica exige.
Este conjunto de carcaça é projetado especificamente para corpos de sonda de 16 mm com passo de rosca de 10 mm, extensão de 15 mm e comprimento de cabo de 106 mm – tornando-o uma substituição direta para carcaças de sonda desgastadas ou obsoletas em compressores, turbinas a vapor e bombas centrífugas em instalações de petróleo e gás, geração de energia e petroquímica.
Tabela de Comparação de Compatibilidade
| Parâmetro | Legado / Predecessor | 21000-16-10-15-106-03-02 (Atual) |
|---|---|---|
| Diâmetro do Corpo da Sonda | 16 mm (padrão) | 16 mm – encaixe direto |
| Passo da Rosca | M10 × 1.0 | M10 × 1.0 – inalterado |
| Comprimento da Extensão | 15 mm | 15 mm – idêntico |
| Comprimento do Cabo | Varia (configurações antigas) | 106 mm – padronizado |
| Material | Aço Inoxidável | Aço Inoxidável – resistente à corrosão |
| Conformidade com API 670 | Parcial / varia | Totalmente compatível com API 670 |
| Compatibilidade da Plataforma | 3300 / 3300 XL (firmware antigo) | 3300 XL – totalmente validado |
| Garantia | Varia / expirada | Garantia de 12 Meses |
Soluções de Atualização Sem Interrupções
Uma migração bem-sucedida para o 21000-16-10-15-106-03-02 raramente é uma troca de componente único. Ao atualizar seu sistema de sonda de proximidade 3300 XL, certifique-se de que os seguintes componentes acompanhantes sejam simultaneamente verificados ou substituídos para garantir a integridade do sinal e a compatibilidade mecânica em todo o sistema:
- ? Carcaça da Sonda (variante de cabo de 54 mm) – Se sua instalação usa cabos mais curtos, considere o Bently Nevada 21000-16-10-15-054-03-02 como alternativa para invólucros mais compactos.
- ? Carcaça da Sonda (variante de cabo de 72 mm) – Para configurações de cabo de médio alcance, o Bently Nevada 21000-16-10-15-072-03-02 oferece uma opção intermediária compatível.
- ? Sonda de Proximidade Padrão (35 mm) ¡ª Ao substituir o invólucro, sempre inspecione a ponta da sonda. O Bently Nevada 21000-00-00-00-035-00-02 é compatível com API 670 e combina diretamente com este invólucro.
- ? Sonda de Proximidade Padrão (150 mm) ¡ª Para distâncias maiores entre eixo e sensor, faça upgrade para o Bently Nevada 21000-00-00-00-150-04-02 para manter a linearidade do sinal.
- ? Invólucro de Alumínio (8mm, 3300 XL) ¡ª Para instalações que exigem construção leve em alumínio, o Bently Nevada 21000-16-05-00-047-04-02 oferece uma alternativa resistente à corrosão.
- ? Invólucro de Alumínio (cabo de 105 mm, 3300 XL) ¡ª Ao migrar zonas de alta vibração, combine com o Bently Nevada 21000-16-05-00-105-03-02 para amortecimento mecânico aprimorado.
- ? Conjunto de Invólucro para Sonda de 28 mm ¡ª Para diâmetros de eixo maiores que exigem corpos de sonda de 28 mm, o Bently Nevada 21000-28-05-15-022-01-03 garante compatibilidade dimensional.
- ? Invólucro de Sonda Métrico (API 670, Série 32000) ¡ª Ao atualizar para a plataforma de próxima geração 32000, pré-qualifique o Bently Nevada 32000-28-05-08-080-03-02 como seu alvo de migração futura.
- ? Monitor de Temperatura RTD Duplo ¡ª Durante a substituição da sonda, verifique simultaneamente o monitoramento da temperatura do rolamento. O Bently Nevada 21000-04-18-055-00 integra-se diretamente com os racks de monitoramento 3300 XL.
Perguntas Frequentes sobre Orientação para Retrofit
- P: O 21000-16-10-15-106-03-02 é uma substituição direta para os invólucros mais antigos da série 21000?
- R: Sim. O diâmetro do corpo de 16 mm, o passo da rosca M10 ¡Á 1.0 e a extensão de 15 mm permanecem inalterados em relação às configurações anteriores. O comprimento do cabo de 106 mm é padronizado para cabeamento do rack 3300 XL. Não são necessárias usinagens ou placas adaptadoras.
- P: Preciso recalibrar o monitor após substituir a carcaça?
- R: Na maioria dos casos, não. Se a ponta da sonda, o cabo de extensão e o driver permanecerem inalterados, a tensão de gap do sistema e o fator de escala são preservados. Contudo, recomendamos realizar uma verificação estática do gap (tipicamente ¨C10 VDC a 1,0 mm de gap) após a instalação para confirmar a integridade do sinal.
- P: Esta carcaça pode ser usada com drivers que não sejam Bently Nevada?
- R: A carcaça em si é mecanicamente universal. No entanto, para conformidade total com API 670 e desempenho validado do sinal, deve ser usada com um sistema combinado de driver/cabo de extensão Bently Nevada correspondente. Drivers de terceiros podem alterar o fator de escala de saída.
- P: Qual é o espaço físico necessário para a instalação?
- R: A carcaça requer uma folga radial mínima de 20 mm ao redor da ponta da sonda e um caminho de roteamento de cabo em linha reta de pelo menos 150 mm a partir da saída da carcaça. Certifique-se de que o furo da carcaça do rolamento esteja limpo e livre de rebarbas antes da instalação.
- P: Como devo proceder com a fiação durante a atualização?
- R: Desconecte o cabo de extensão do driver antes de remover a carcaça antiga. Após instalar o novo 21000-16-10-15-106-03-02, reconecte o cabo de extensão e verifique a tensão de gap antes de retornar a máquina ao serviço. Use roteamento de cabo blindado para minimizar interferência EMI.
Garantia Assegurada
Cada Bently Nevada 21000-16-10-15-106-03-02 fornecido pela Industrial Control Hub é respaldado por uma abrangente Garantia de 12 Meses que cobre defeitos de fabricação, não conformidade dimensional e falhas de material sob condições normais de operação.
- ?? Período de Cobertura: 12 meses a partir da data de envio
- ?? Escopo: Defeitos de fabricação, falhas na tolerância dimensional, problemas de integridade do material
- ?? Processo de Reivindicação: Contate nossa equipe técnica com seu número de pedido e descrição da falha. Organizaremos o envio de retorno e forneceremos uma substituição ou reembolso total em até 10 dias úteis.
- ?? Suporte Técnico: Consultoria pré-instalação e solução de problemas pós-instalação disponíveis por e-mail e telefone
- ?? Documentação: Certificado de conformidade e documentação de rastreabilidade de material disponíveis mediante solicitação
Para necessidades urgentes de substituição ou consultas para compras em grande quantidade, entre em contato diretamente com nossa equipe de peças industriais.
