Product Description

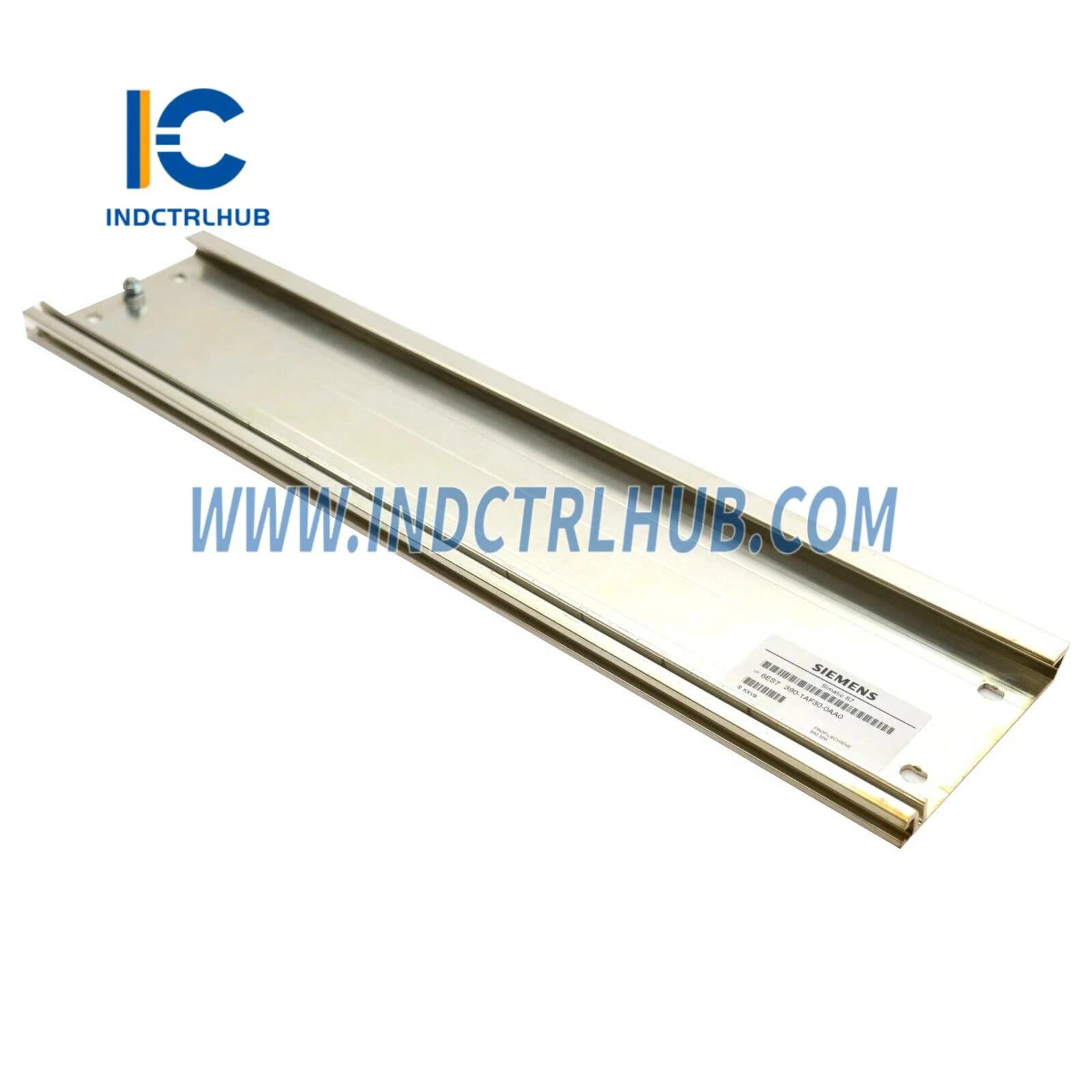

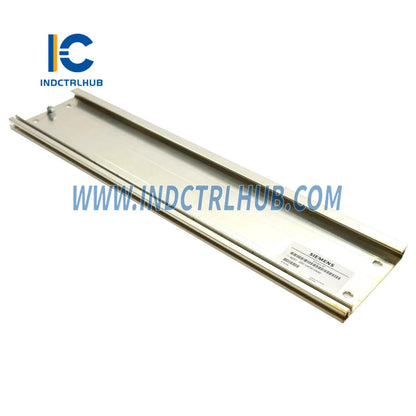

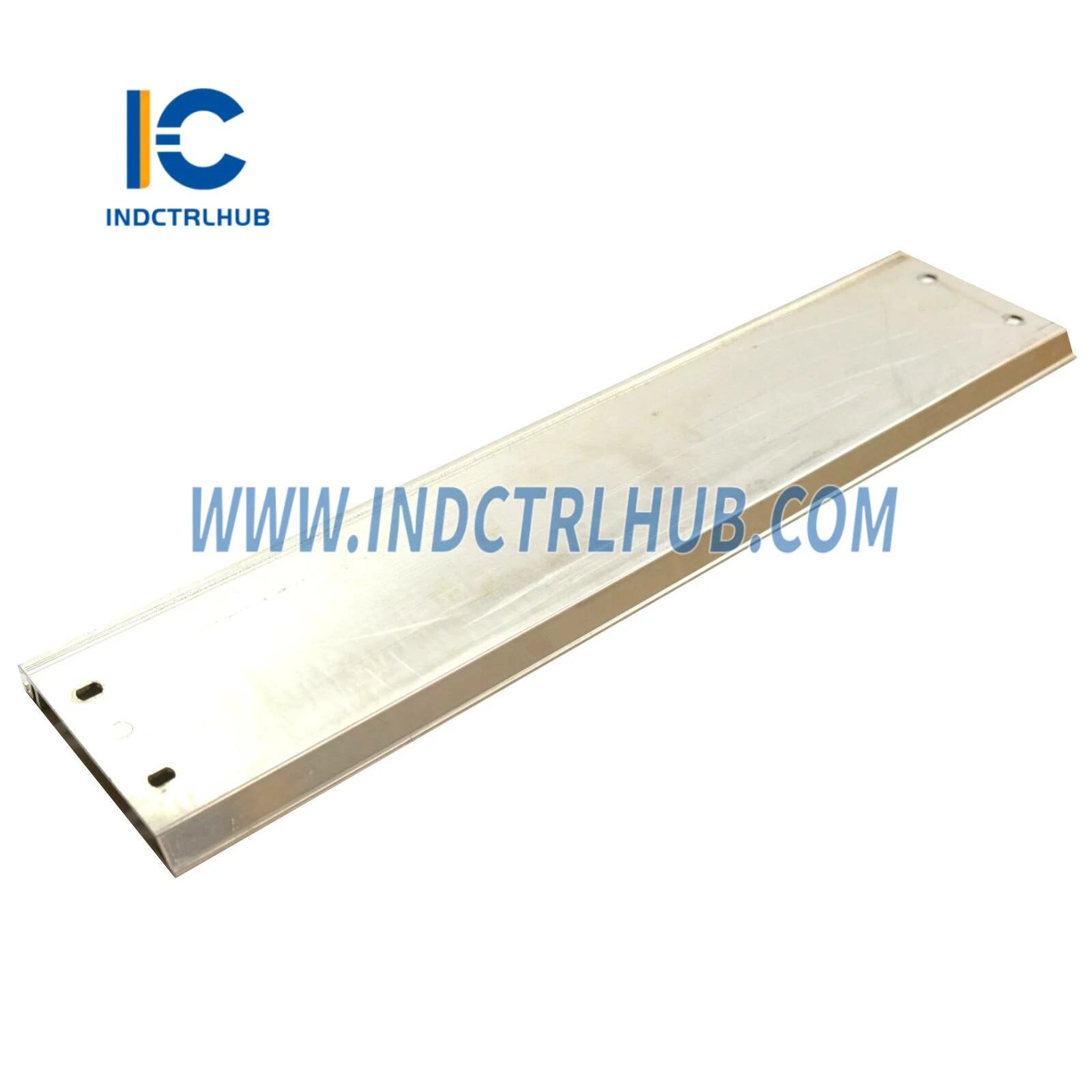

🔩 Trilho de Montagem Siemens 6ES7390-1AF30-0AA0
Trilho DIN de Alumínio de 530mm para Sistemas PLC S7-300
O Siemens 6ES7390-1AF30-0AA0 é um trilho de montagem de precisão projetado especificamente para sistemas de automação SIMATIC S7-300. Este perfil de alumínio de 530mm fornece uma base estável e padronizada para montagem de módulos PLC, fontes de alimentação e componentes de interface em painéis de controle industrial.
✨ Destaques do Produto
Comprimento de 530mm acomoda até 12 módulos padrão S7-300
Construção em alumínio anodizado para resistência à corrosão
Fuços pré-perfurados para montagem rápida em gabinete
Perfil do trilho DIN garante que os módulos fiquem firmemente fixados
Conforme as especificações do trilho DIN EN 50022

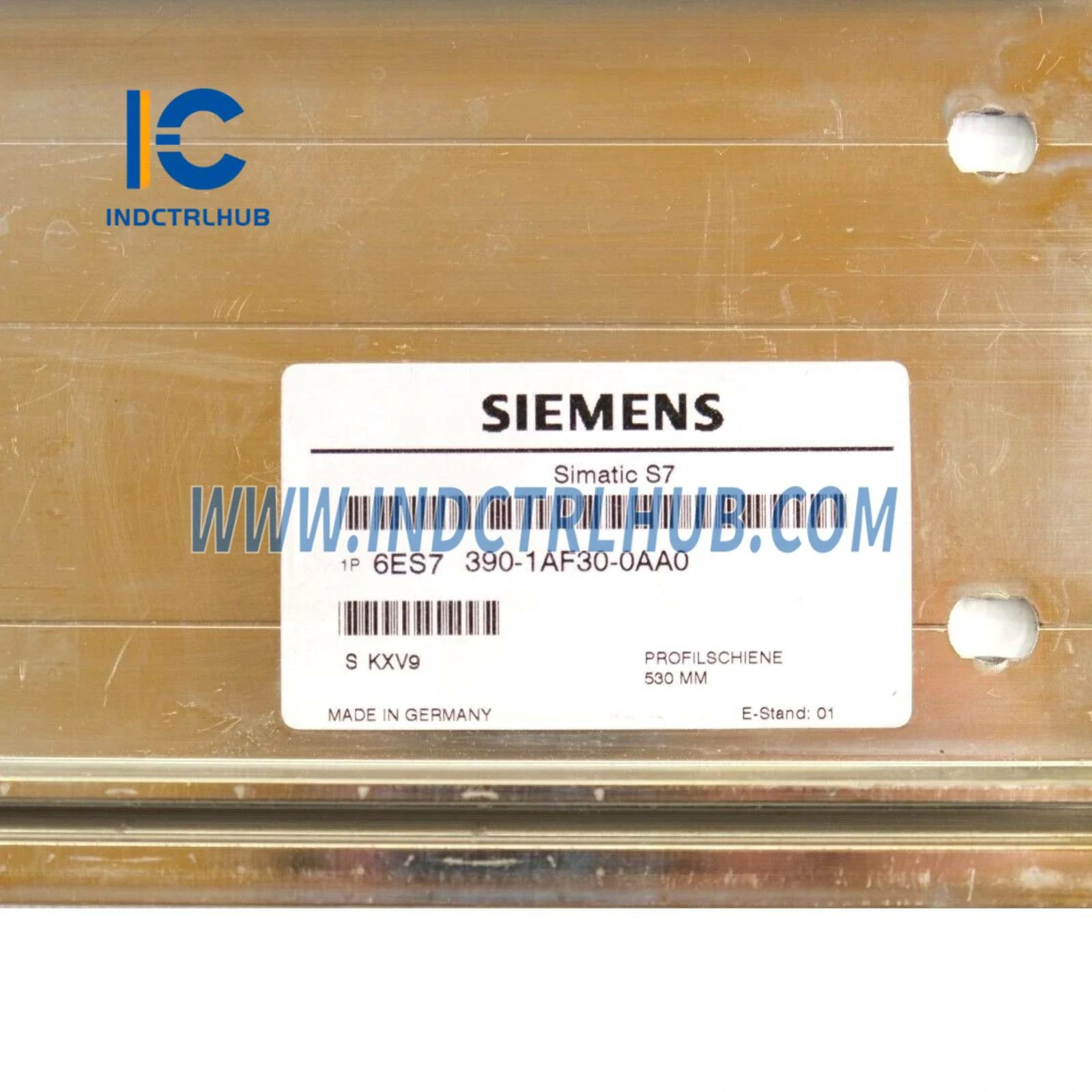

Componente original Siemens com rastreabilidade completa
📐 Especificações Técnicas
| Número do Pedido | 6ES7390-1AF30-0AA0 |
| Linha de Produtos | SIMATIC S7-300 |
| Tipo de Componente | Trilho de Montagem / Trilho DIN |
| Comprimento | 530mm (20,87 polegadas) |
| Tipo de Perfil | DIN EN 50022 (35mm × 7,5mm) |
| Material | Liga de alumínio anodizado |
| Cor | Prata (acabamento natural em alumínio) |
| Capacidade do Módulo | Até 12 módulos padrão S7-300 (40mm de largura cada) |
| Fuços de Montagem | Pré-perfurado para parafusos M6 |
| Temperatura de Operação | -25°C a +60°C |
| Peso | Aprox. 350g |
| Certificações | CE, UL, cULus |
🔌 Compatibilidade do Sistema
Compatível com Todos os Componentes S7-300:
- ✅ CPUs (312, 313, 314, 315, 316, 317, 318)
- ✅ Fontes de Alimentação (série PS 307)
- ✅ Módulos Digitais de E/S (SM 321, SM 322, SM 323)
- ✅ Módulos Analógicos de E/S (SM 331, SM 332, SM 334, SM 335)
- ✅ Processadores de Comunicação (CP 342, CP 343)
- ✅ Módulos de Função (FM 350, FM 355, FM 360)
- ✅ Módulos de Interface (IM 360, IM 365)
Tipos de Rack: UR1, UR2, CR2 (racks universais e centrais)
🏭 Cenários de Aplicação
Instalação de Novo Sistema
Montando um novo sistema de controle S7-300? Este trilho fornece a base para sua arquitetura de automação, suportando até 12 módulos em uma configuração de rack única.
Expansão do Sistema
Adicionando racks de expansão para aumentar sua capacidade de E/S? Cada rack de expansão requer seu próprio trilho de montagem para abrigar módulos adicionais.
Substituição & Manutenção
Substituindo trilhos danificados ou corroídos em instalações existentes? Este trilho OEM garante compatibilidade perfeita e confiabilidade a longo prazo.
Construção de Painéis
Integrando sistemas S7-300 em painéis de controle personalizados? Furos de montagem pré-perfurados facilitam a instalação no gabinete e reduzem o tempo de montagem.
🔧 Guia de Instalação
O Que Você Vai Precisar:
- Parafusos M6 e arruelas (recomendado 4 peças)
- Furadeira com broca de 6mm (se necessário fazer furos adicionais)
- Nível para alinhamento
- Chave de fenda ou chave soquete
Instalação Passo a Passo:
- Planejar Layout – Determine a posição do trilho no gabinete, garantindo espaço adequado para passagem de cabos (mín. 100mm abaixo do trilho)
- Marcar Pontos de Montagem – Use os furos pré-perfurados como modelo, marque o backplane do gabinete com lápis
- Furar Furos Guia – Crie furos de montagem M6 no gabinete (se não existirem previamente)
- Fixar Trilho – Prenda o trilho horizontalmente usando parafusos M6, verifique o alinhamento nivelado
- Instalar Módulos – Deslize os módulos S7-300 no trilho da esquerda para a direita, começando pela fonte de alimentação
- Travar Módulos – Acione os mecanismos de travamento dos módulos para evitar remoção acidental
💡 Dica Profissional: Sempre instale a fonte de alimentação (PS 307) na posição mais à esquerda, seguida pela CPU e depois pelos módulos de E/S. Isso garante a distribuição adequada de energia pelo barramento traseiro.
📏 Desenho Dimensional
Dimensões do Trilho:
- Comprimento: 530mm
- Largura: 35mm (padrão DIN)
- Altura: 7,5mm (padrão DIN)
- Espaçamento dos furos de montagem: Tipicamente 480mm de centro a centro
Espaçamento dos Módulos: Cada módulo S7-300 ocupa 40mm de largura, permitindo 12 módulos em um trilho de 530mm (com 50mm reservados para as tampas finais).
📊 Guia de Seleção do Comprimento do Trilho
| Número do Pedido | Comprimento | Máximo de Módulos | Melhor Para |
|---|---|---|---|
| 6ES7390-1AE80-0AA0 | 160mm | 2 módulos | Sistemas mínimos (apenas CPU + PS) |
| 6ES7390-1AF30-0AA0 | 530mm (Este Produto) | 12 módulos | Instalações padrão |
| 6ES7390-1AJ30-0AA0 | 830mm | 18 módulos | Configurações grandes de I/O |
| 6ES7390-1BC00-0AA0 | 2000mm | Personalizado | Multi-rack ou comprimentos personalizados |
💡 Escolhendo o Comprimento Certo: Conte seus módulos totais (CPU + PS + I/O + comunicação), multiplique por 40mm, adicione 50mm de folga. O trilho de 530mm é ideal para sistemas de 8-12 módulos.
🛡️ Qualidade & Autenticidade
⚠️ Cuidado com Trilhos Não Originais
Trilhos DIN falsificados ou genéricos podem parecer semelhantes, mas podem causar:
- ❌ Má retenção do módulo levando a desconexões durante vibração
- ❌ Inexatidões dimensionais que impedem o alinhamento correto do módulo
- ❌ Corrosão em ambientes úmidos devido a materiais inferiores
- ❌ Garantia Siemens anulada em todo o seu sistema PLC
✅ Garantia do Hub de Controle Industrial
- 🔒 100% Original Siemens – Selado de fábrica com etiquetas holográficas
- 📜 Rastreamento Completo – Códigos de lote e datas de fabricação incluídos
- 🌍 Distribuidor Autorizado – Verifique nosso status no Siemens Industry Mall
- 🛡️ Garantia de 24 Meses – Garantia do fabricante válida globalmente
- 📦 O Que Está Incluído: 1× trilho de montagem, documentação de instalação
🤝 Suporte Técnico
Ao comprar na Industrial Control Hub, você recebe:
- 📧 Consultoria Pré-Venda – Ajuda para dimensionar seu trilho conforme a quantidade de módulos
- 📚 Acesso à Documentação – Desenhos CAD, manuais de instalação, certificados de conformidade
- 🔧 Orientação de Instalação – Dicas para integração em gabinete e layout de módulos
- 🔄 Devoluções em 30 Dias – Devoluções sem complicações se não usado e na embalagem original
❓ Perguntas Comuns
Q: Posso cortar este trilho para um comprimento menor?
A: Sim, trilhos de alumínio podem ser cortados com uma serra manual ou serra para metal. Remova as rebarbas após o corte para evitar danos ao módulo.
Q: Isso é compatível com sistemas S7-400?
A: Não, o S7-400 usa perfis de trilho diferentes (série 6ES7390-1A... para S7-400). Este trilho é exclusivamente para S7-300.
Q: Quantos parafusos de montagem eu preciso?
A: Mínimo de 2 parafusos (um em cada extremidade), mas 4 parafusos são recomendados para estabilidade em ambientes com alta vibração.
Q: Posso montar este trilho na vertical?
A: Embora seja possível, a montagem horizontal é recomendada conforme as diretrizes da Siemens para garantir o assentamento adequado do módulo e a dissipação de calor.
Q: Este trilho inclui tampas finais?
A: Não, as tampas finais são vendidas separadamente (faça o pedido 6ES7390-5AA00-0AA0 se necessário para acabamento estético).
