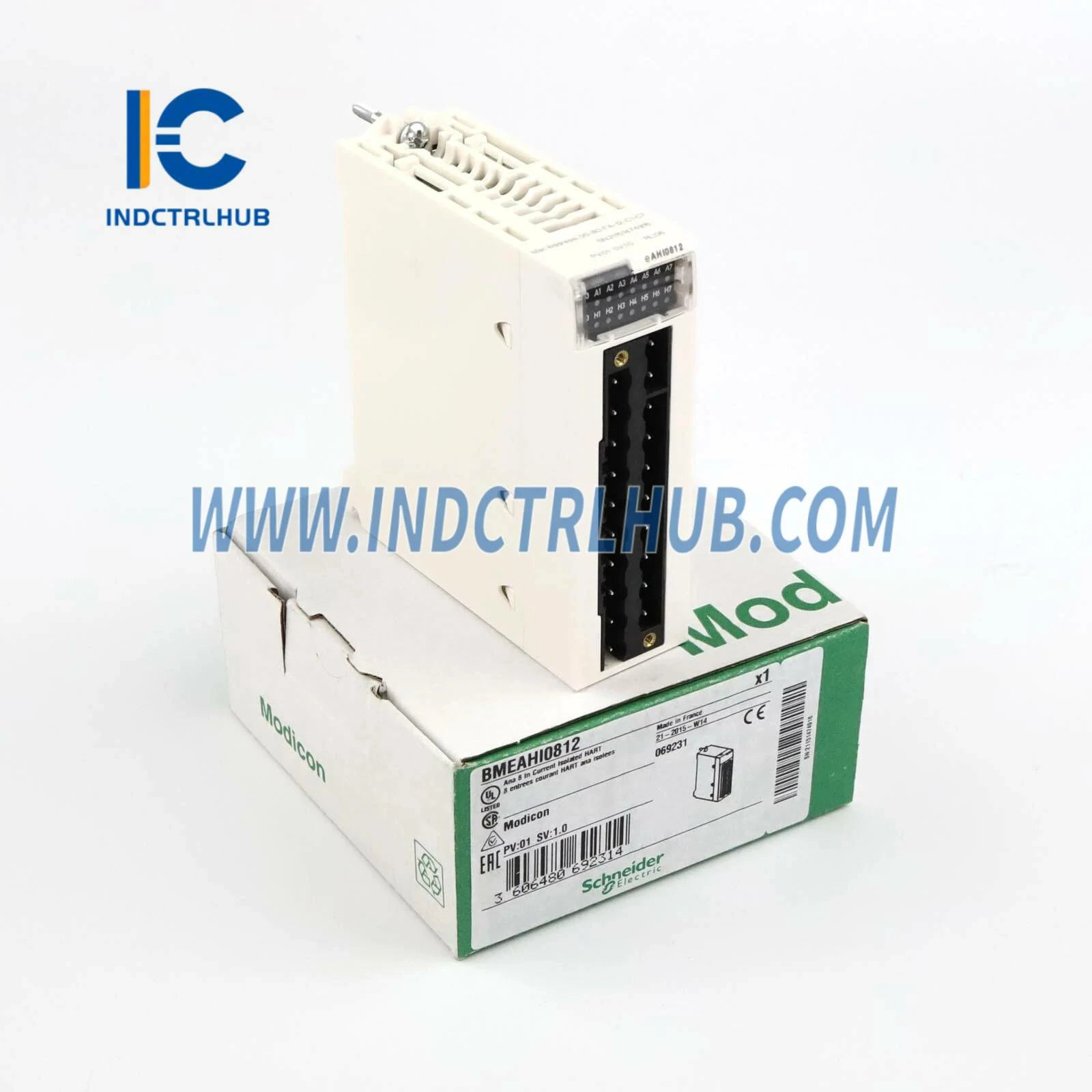

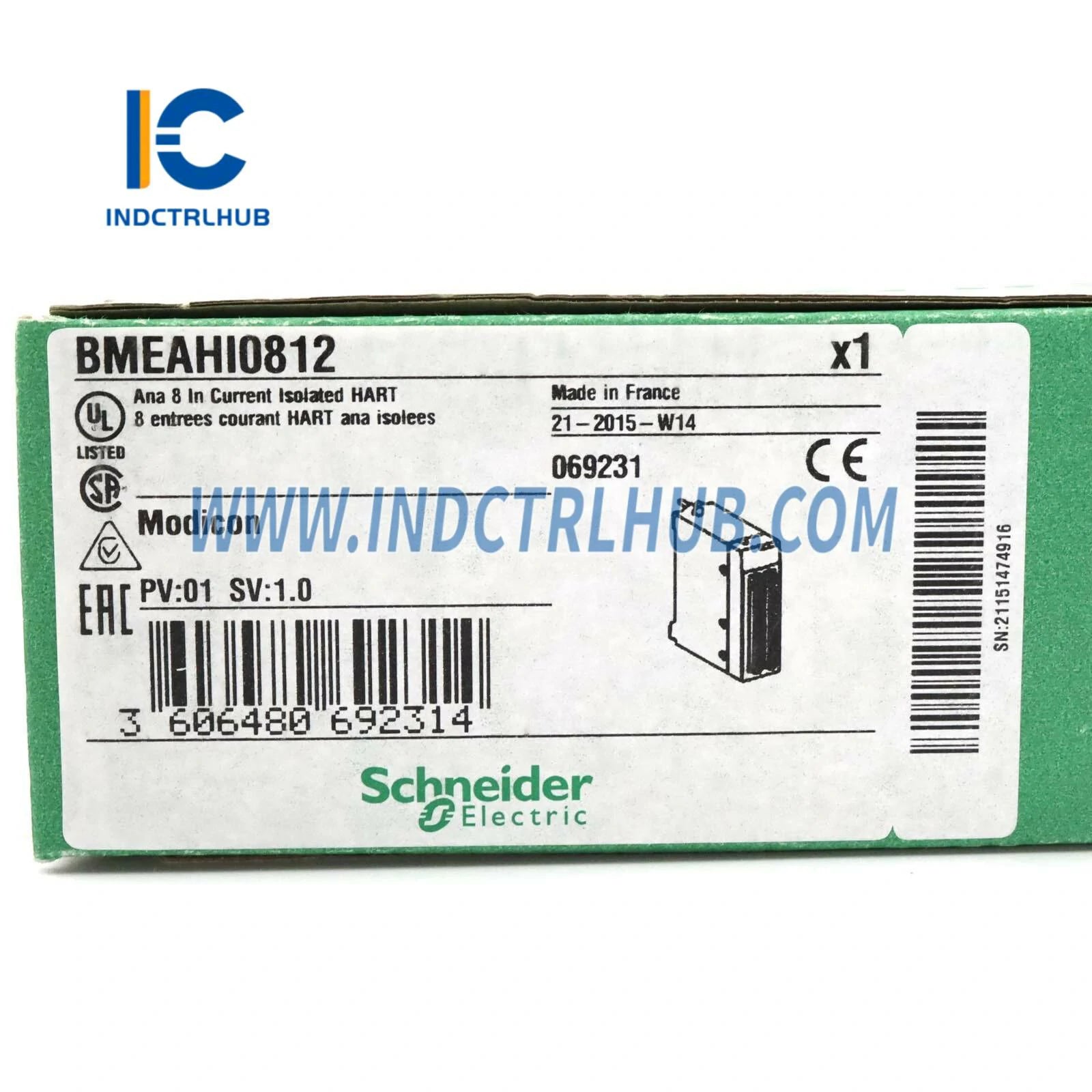

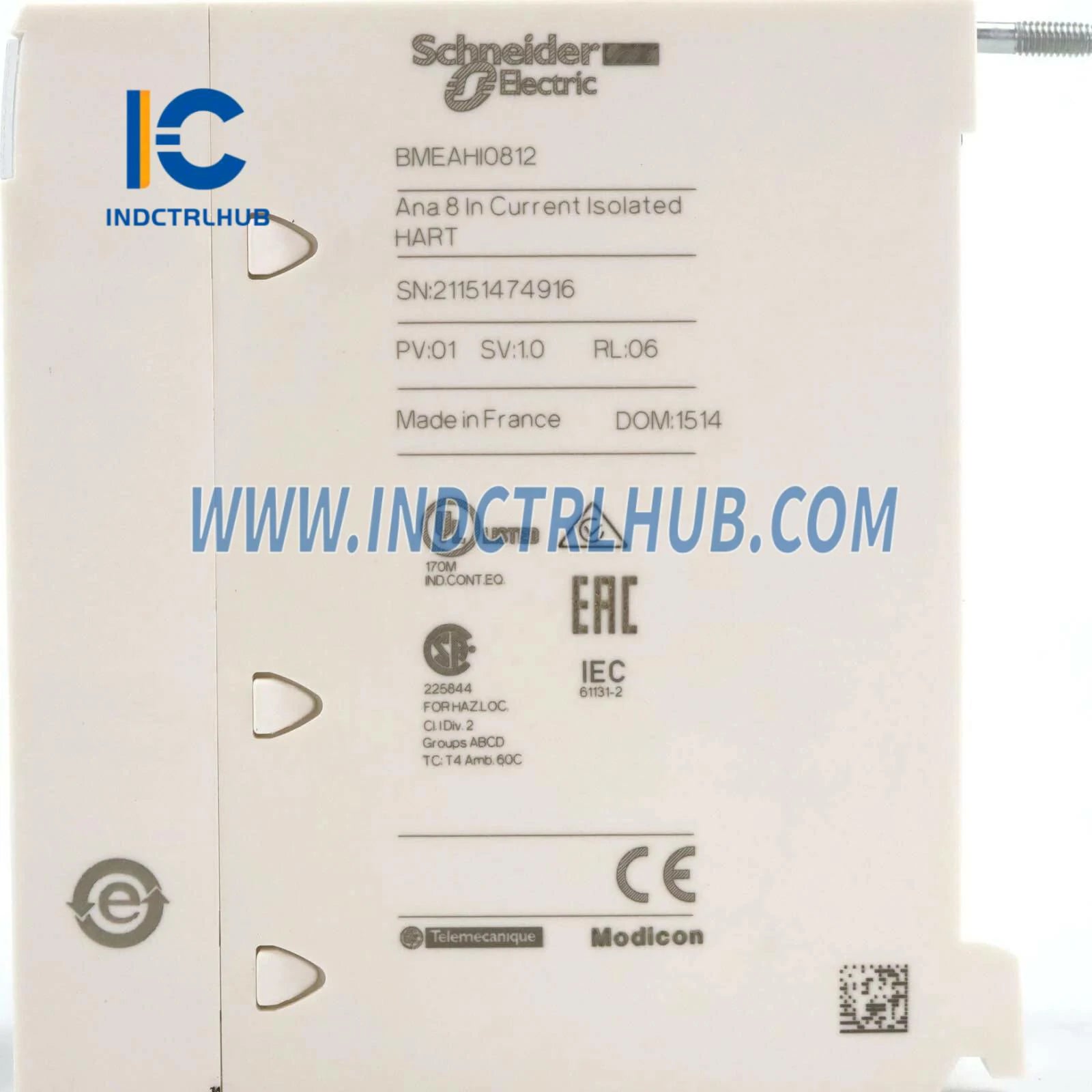

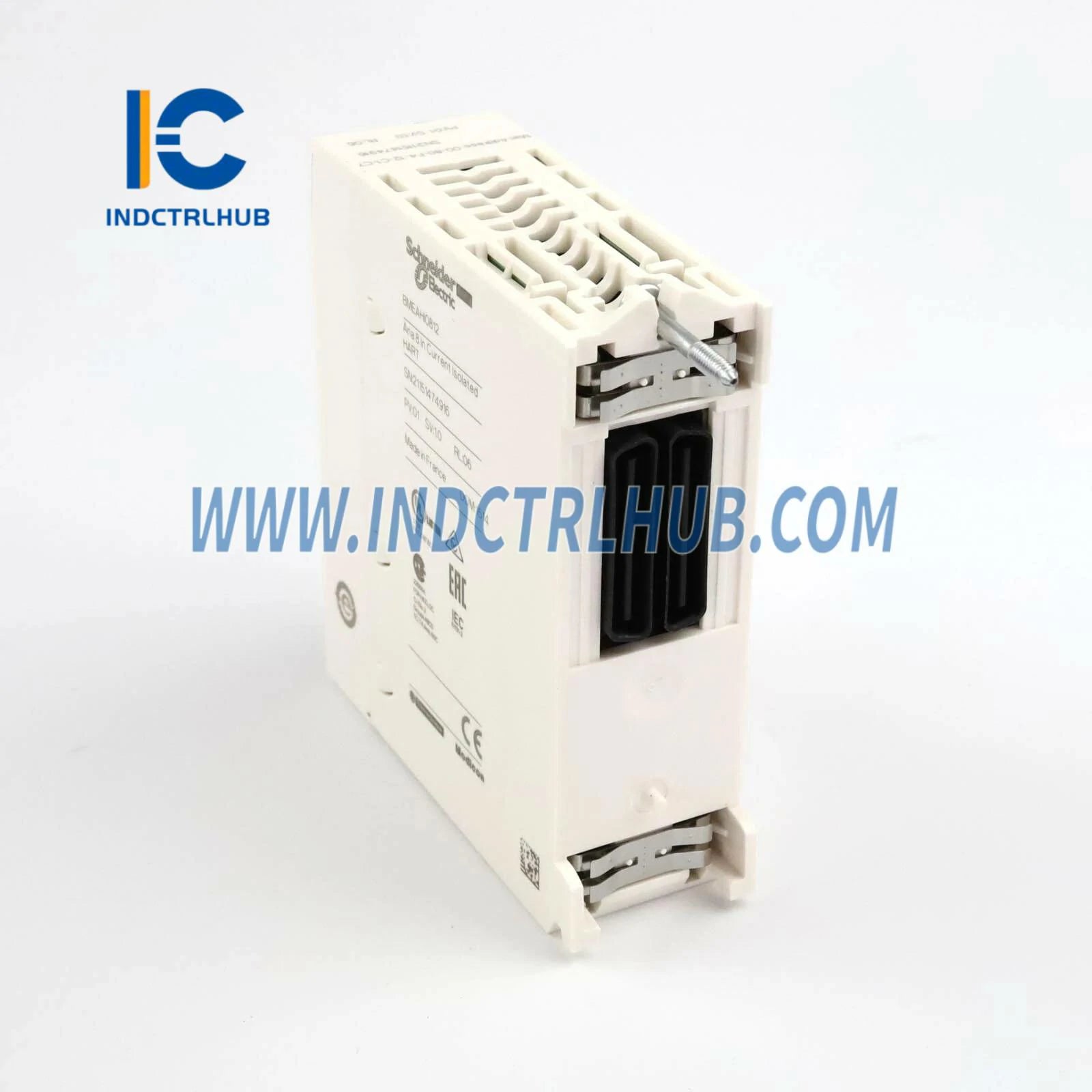

Módulo de entrada analógica Schneider BMEAHI0812 X80

Número do modelo/peça

BMEAHI0812

Descrição

Módulo de entrada analógica X80 – 8 entradas HART – corrente isolada

Gama de produtos

Modicon X80

Tipo de produto

Módulo de entrada analógica

E/S Específica de Aplicação

CERVO

Tipo de entrada analógica

Corrente: 4…20 mA

Número de Entradas Analógicas

8

Resolução de entrada

15 bits + sinal

Impedância de entrada

250 Ohm interno com proteção (faixa de 3,6–50 Ohm)

Conexão Elétrica

Bloco terminal de 20 vias, Telefast

Isolamento Entre Canais

Sim (isolado)

Tensão de isolamento

- 1000 V CC (canal a canal por 60 s)  - 1400 V CC (para terra e barramento)

Erro de medição

- 0,15% da escala completa a 25 °C   - ≤ 0,3% da escala completa de 0 a 60 °C

Desvio de temperatura

50 ppm/°C

Cheques

Detecção de fio quebrado

Função disponível

Mapeamento de E/S

Topologia

Ponto a ponto

Compatibilidade do Produto

processador BMEP58…, backplane BMEXBP…, BMECRA31210, ABE7CPA02, ABE7CPA03, ABE7CPA31, BMXFTB20…

Peso líquido

0,233 kg

Temperatura de Operação

0…60 °C

Grau de Proteção IP

IP20

Conformidade com Padrões

EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 Nº 61010-2-201

Certificações

CE, RCM, CSA, EAC, Marinha Mercante, UL

Diretivas

2014/35/UE (Baixa Tensão), 2014/30/UE (CEM)

Pacote Unitário (PCE)

1 unidade, 5,7 cm A x 11,2 cm L x 12,0 cm C, 229 g

Pacote Secundário (S02)

15 unidades, 15 cm A x 30 cm L x 40 cm C, 3,770 kg
