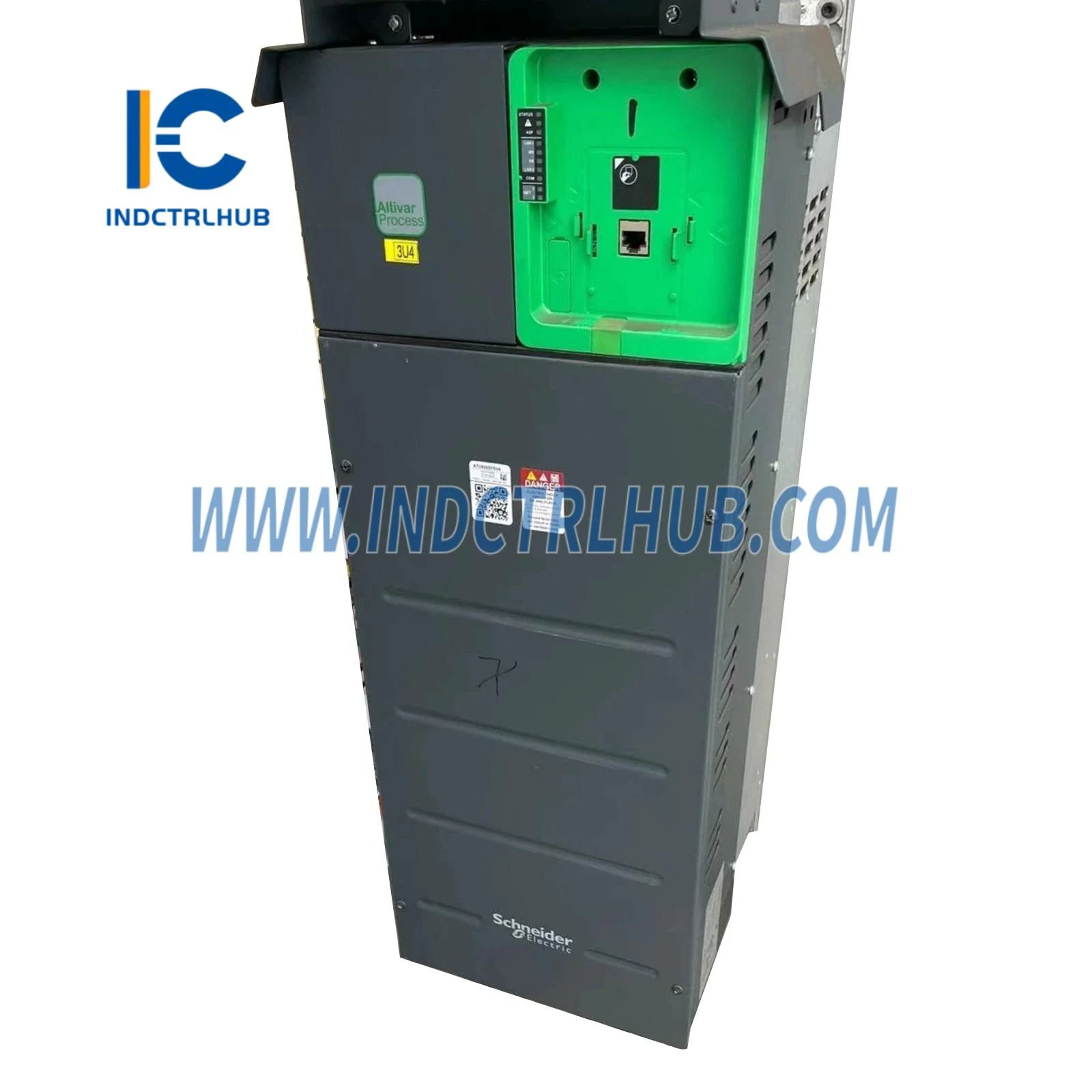

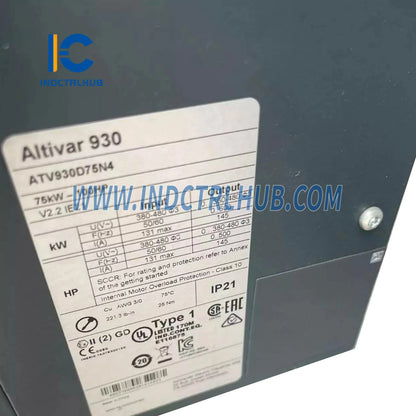

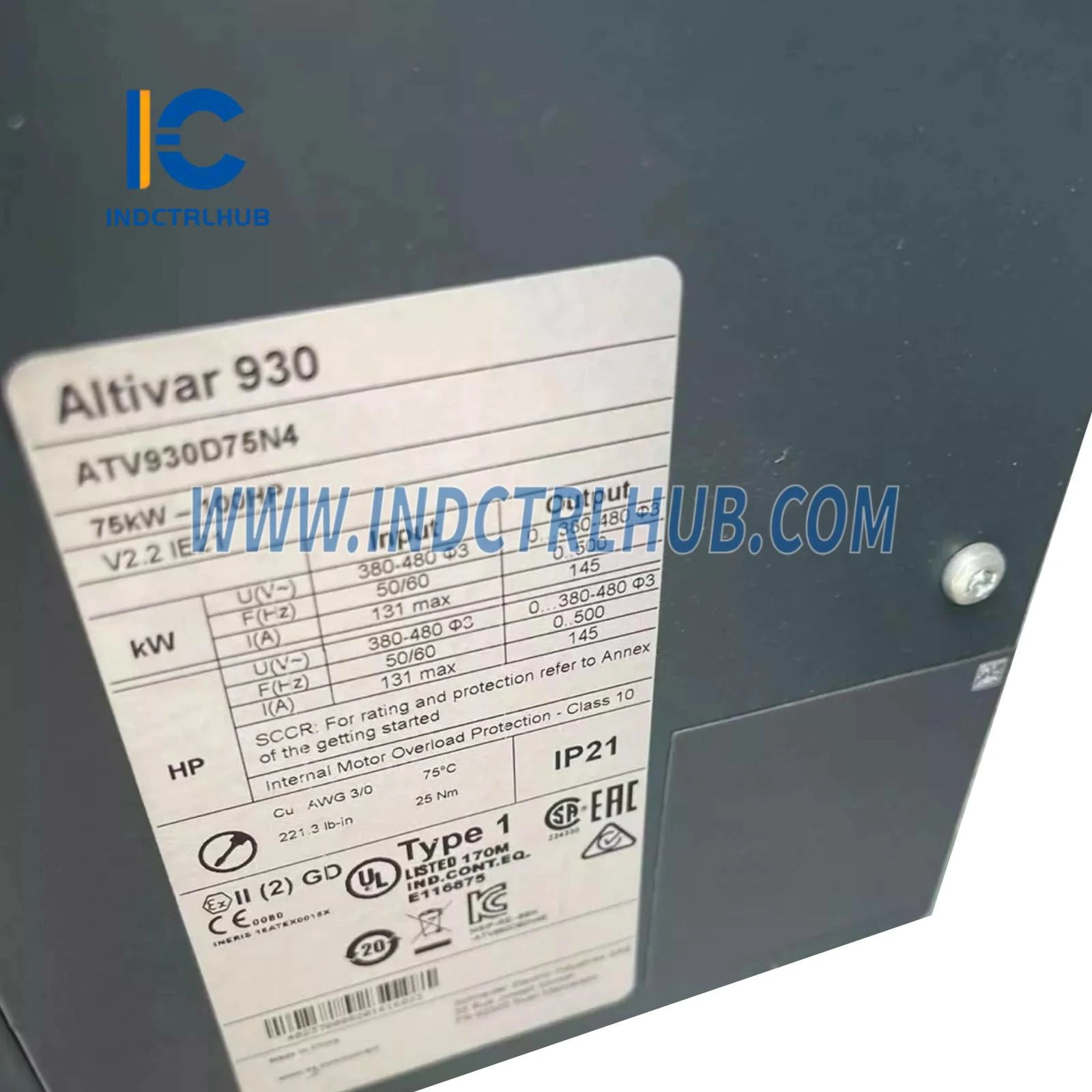

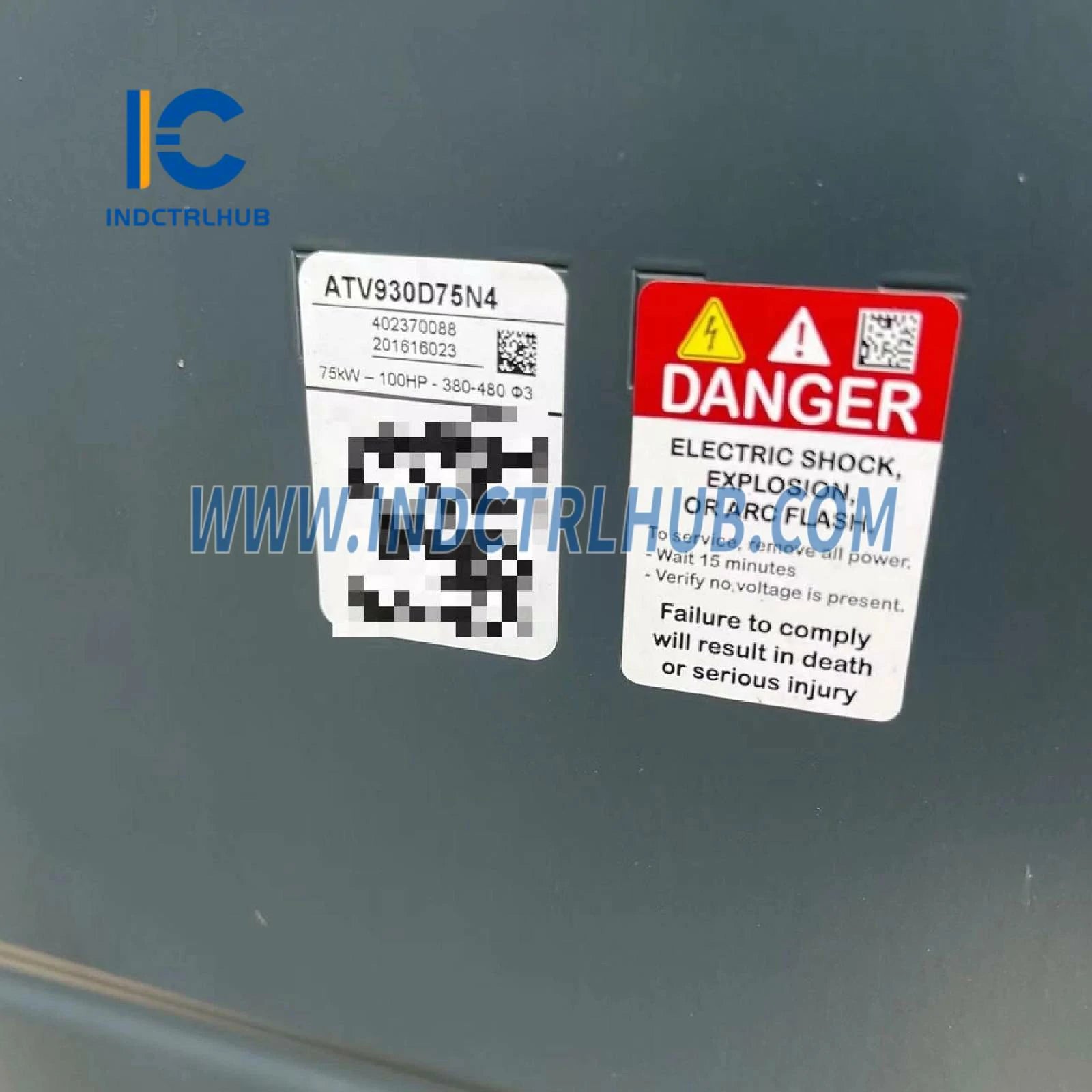

Schneider ATV930D75N4 inversor de velocidade variável

Fabricante

Schneider Electric

Número do modelo/peça

ATV930D75N4

Série

Altivar Process ATV900

Descrição

Acionamento de velocidade variável, 75 kW, 400–480 V, com unidade de frenagem, IP21

Aplicativo

Processos industriais, controle de motor assíncrono e síncrono

Montagem

Montagem na parede

Classificação do gabinete

IP21 (UL Tipo 1)

Tensão de Alimentação Nominal [Us]

380…480 V, -15% a +10%

Fases da rede

3 fases

Freqüência

50…60 Hz

Classificação de potência

75 kW (Uso Normal), 55 kW (Uso Pesado)

Corrente de saída

145 A (Uso Normal), 106 A (Uso Pesado) a 2,5 kHz

Corrente de Linha @ 480 V

112,7 A (Uso Normal), 86,9 A (Uso Pesado)

Poder Aparente

93,7 kVA (Uso Normal), 72,2 kVA (Uso Pesado)

Frequência Máxima de Saída

599 Hz

Frequência de comutação

Ajustável 1…8 kHz (nominal 2,5 kHz)

Chopper de Freio Integrado

Sim

Tipos de Motor Suportados

Assíncrono, Ímã Permanente, Relutância Síncrona

Aceleração/Desaceleração

Rampas lineares ajustáveis de 0,01 a 9999 s

Compensação de Deslizamento do Motor

Ajustável/Automático (não na lei do motor PM)

Funções de Proteção

STO, térmico, sobrecorrente, curto-circuito, perda de fase, etc.

Entradas Digitais

10 (DI1–DI8 programáveis, DI7/DI8 suportam pulsos até 30 kHz, STOA/STOB)

Saídas Digitais

2 saídas lógicas, configuráveis (saída de pulso de até 30 kHz)

Entradas analógicas

3 (0–10 V, 0–20 mA / 4–20 mA, resolução de 12 bits)

Saídas analógicas

2 (0–10 V ou 0–20 mA, resolução de 10 bits)

Saídas de relé

3 (NA/NF, classificado para 3–5 A em 250 V CA / 30 V CC)

Ethernet

Modbus TCP, EtherNet/IP (RJ45)

Serial

Modbus RTU (RS485), até 38,4 kbit/s

Módulos de Expansão Suportados

Interfaces Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen, Encoder

Suporte para Slot A/B/C

Módulos de expansão de Comunicação, E/S, Relé, Codificador

Taxa Máxima de Transmissão

10/100 Mbps (Ethernet), 4,8–38,4 kbps (Modbus serial)

Alcance de endereçamento

1–247

Desligamento Seguro de Torque (STO)

✔

Parada Segura 1 (SS1)

✔

Controle Seguro de Freio (SBC/SBT)

✔

Velocidade Limitada com Segurança (SLS)

✔

Parada Segura de Operação (SOS)

✘

Posição Segura (PE)

✘

Monitor de Velocidade Segura (SSM)

✘

Direção Segura (SDI)

✘

Peso líquido

59 kg

Método de resfriamento

Natural: 174 W / Forçado: 1369 W em 380 V, 2,5 kHz

Conexões Elétricas

Terminais de parafuso (até 250 kcmil) para controle, linha, motor, barramento CC

Entradas Digitais (Externas)

24 VCC (19…30 V), < 1,25 mA

Suprimento Interno (Referência do Potenciômetro)

10,5 VCC ±5%, < 10 mA

Suprimento Interno (Digital/STO)

24 VCC (21…27 V), < 200 mA
