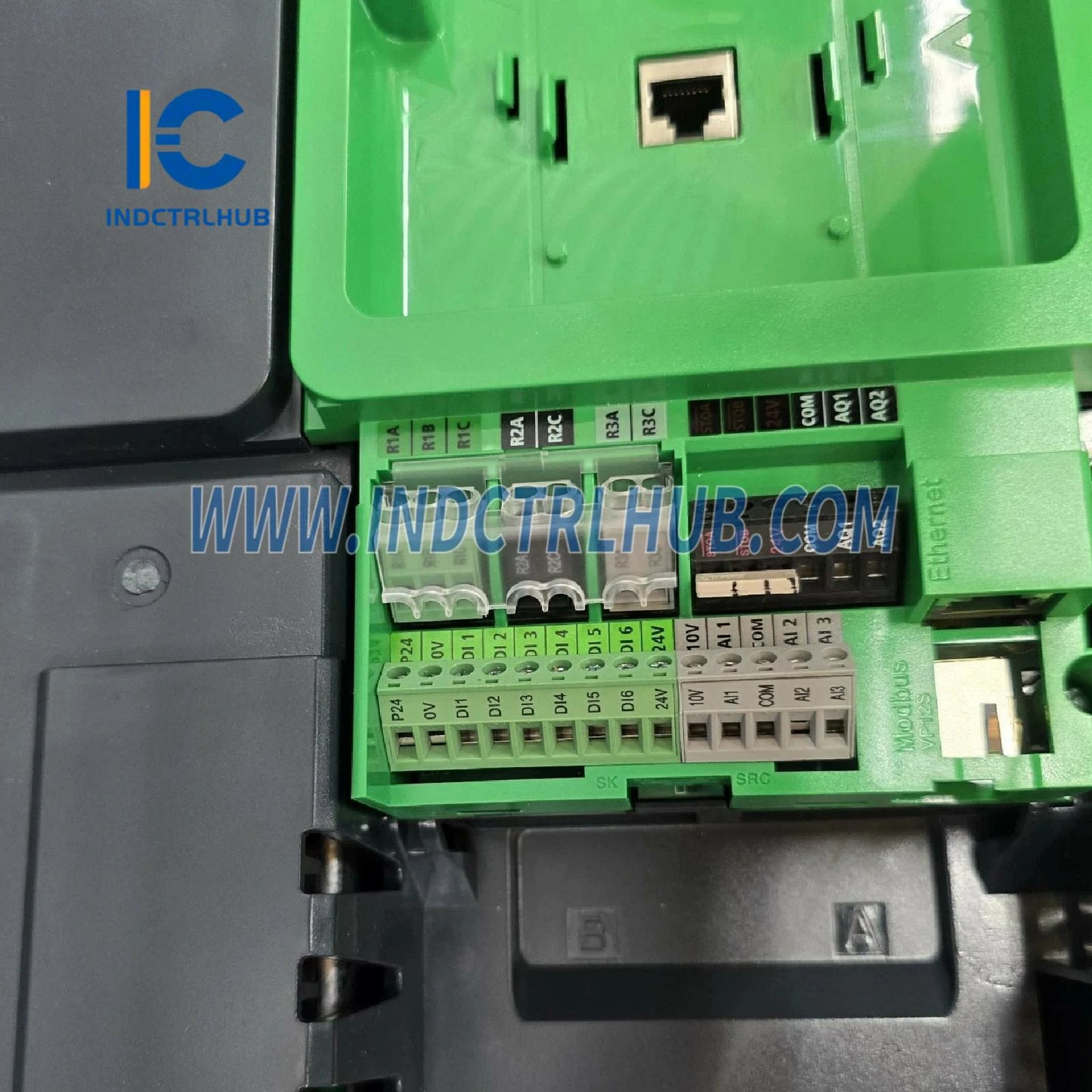

Schneider ATV630D45N4 Inversor de Frequência de Velocidade Variável

Fabricante

Schneider Electric

Número do modelo/peça

ATV630D45N4

Linha de produtos

Altivar Process ATV600

Tipo de dispositivo

Acionamento de Velocidade Variável

Aplicativo

Processos e Utilitários

Modo de montagem

Montagem na parede

Proteção de PI

IP21 / UL Tipo 1

Tipo de resfriamento

Convecção Forçada

Portas de comunicação

Modbus Serial, Ethernet, Modbus TCP

Tensão de Alimentação Nominal

380–480 V ±10%

Frequência de fornecimento

50–60 Hz ±5%

Potência do motor

45 kW (Uso Normal), 37 kW (Uso Pesado)

Potência do motor

60 HP (Normal), 50 HP (Pesado)

Corrente Nominal de Saída

88 A

Corrente de linha

79,8 A @ 380 V (ND), 69,1 A @ 480 V (ND), 67,1 A @ 380 V (HD), 59 A @ 480 V (HD)

Faixa de Frequência de Saída

0,1–500 Hz

Aumento Temporário de Corrente

1,1×In por 60 s (ND), 1,5×In por 60 s (HD)

Tensão de saída

≤ Tensão de alimentação

Compatibilidade do motor

Motores Assíncronos, Síncronos

Filtro EMC

Integrado, IEC 61800-3 Categoria C2 (50 m), C3 (150 m)

Função de segurança

STO (Torque Seguro Desligado), SIL 3

Entradas discretas

8 (DI1–DI8); DI7 e DI8: entrada de pulso até 30 kHz; 24 VCC

Entradas analógicas

3 (AI1–AI3): 0–10 V, ±10 V, 0–20 mA, resolução de 12 bits

Saídas analógicas

2 (AQ1, AQ2): 0–10 V / 0–20 mA, resolução de 10 bits

Saídas de relé

3 (R1, R2, R3); lógica configurável; 3 A resistiva, 2 A indutiva

Classificações de Relé de Saída

250 VCA / 30 VCC

Interface física

RJ45 (Ethernet/Modbus TCP), RS485 de 2 fios

Protocolos de Comunicação

Modbus TCP, Modbus Serial, Ethernet

Velocidades de transmissão

4800 bps a 38,4 Kbps (serial); 10/100 Mbps (Ethernet)

Formato de dados

8 bits, paridade configurável

Opções de Slot de Comunicação

Profibus DP, PROFINET, DeviceNet, BACnet, CANopen, Ethernet/IP, etc.

Intervalo de Endereço (Modbus)

1–247

Conexões Elétricas

Controle: 0,5–1,5 mm²; Linha: 35–50 mm²; Motor: 50 mm²

Controle de Fornecimento

24 VCC externo (19–30 V), 10,5 VCC interno para potenciômetro, 24 VCC para STO

Duração da amostragem

Entradas Discretas: 2–5 ms; Entradas Analógicas: 5 ms; Saída Analógica: 10 ms

Precisão

±0,6% AI, ±1% AO acima de 60 °C; Erro de linearidade: ±0,15% AI, ±0,2% AO

Tempo de atualização

Saídas de relé: 5 ms

Edifício (HVAC)

Compressores Centrífugos e de Parafuso

Água/Esgoto

Bombas (centrífuga, parafuso, submersível), Misturadores, Compressores, Ventiladores

Petróleo e Gás

ESP, Injeção de Água, Combustível para Jato, Compressores de Refinaria

Alimentos e bebidas

Bombas, Ventiladores, Atomização

Mineração/Metais

Ventiladores, Bombas
