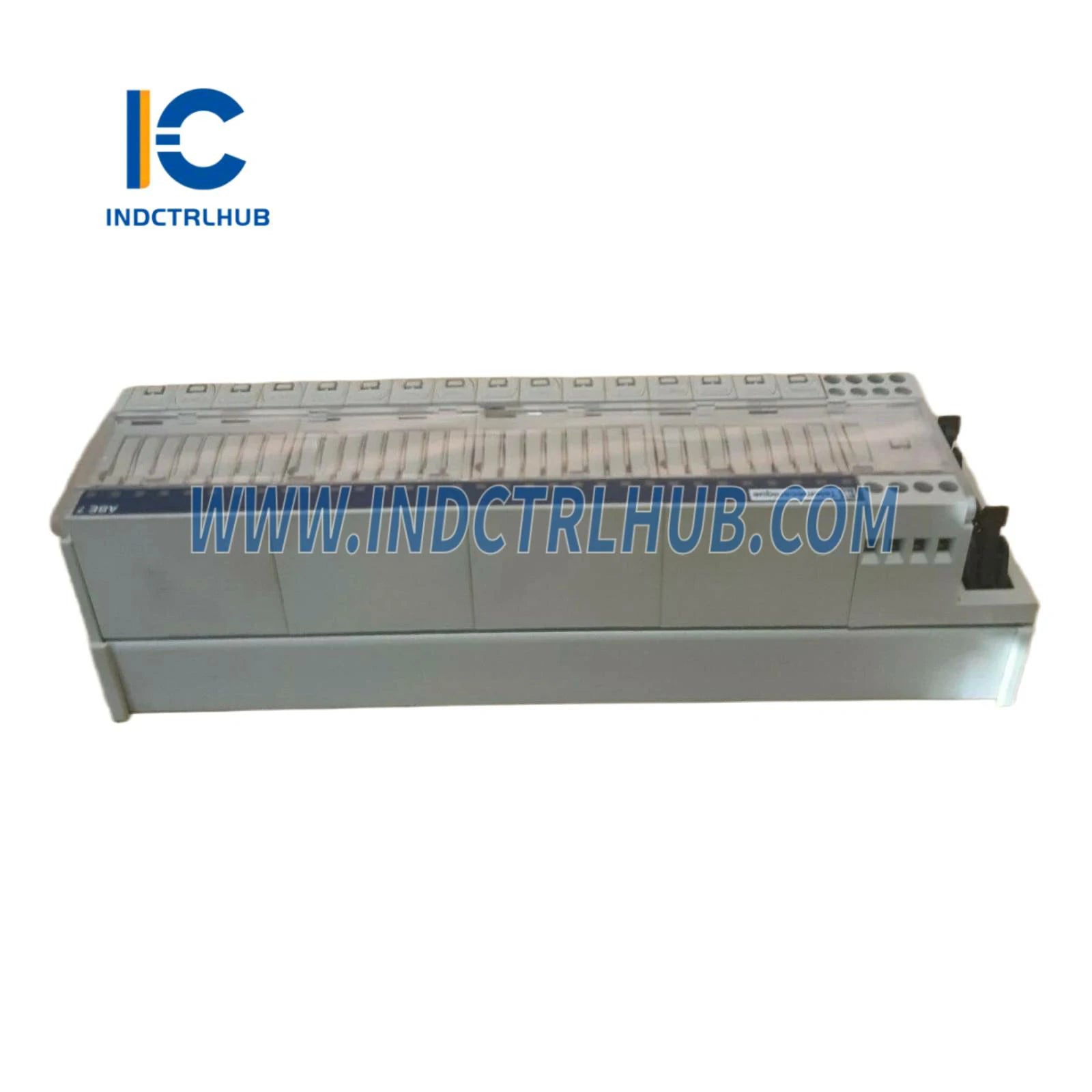

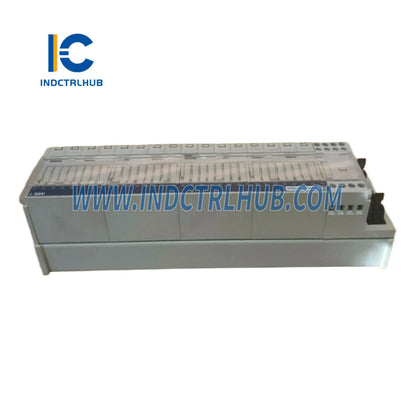

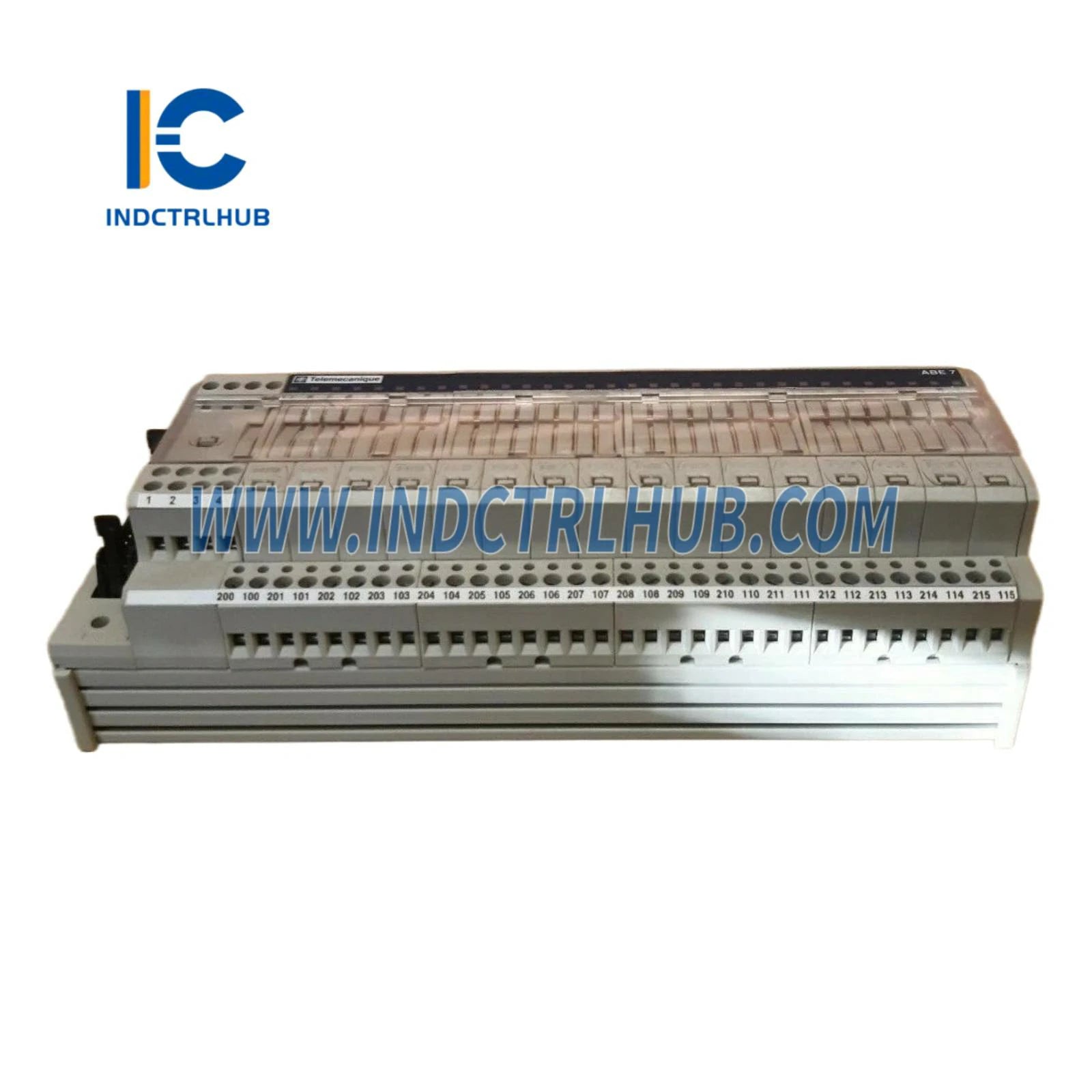

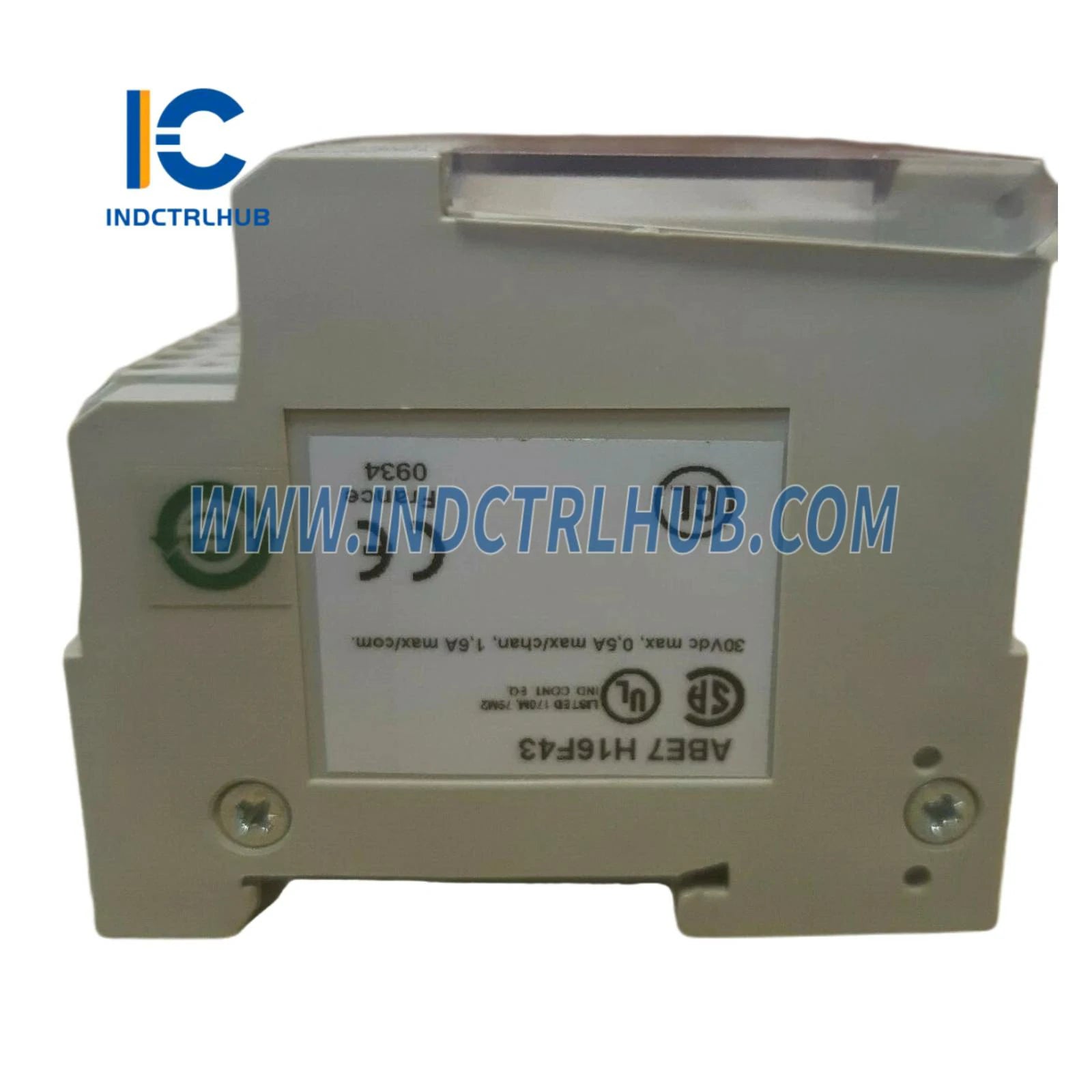

Sub-base passiva discreta de E/S Schneider ABE7H16F43

Fabricante

Schneider Electric

Número do modelo/peça

ABE7H16F43

Descrição

Sub-base de conexão passiva ABE7 – 16 saídas – fusíveis – LED – isolador

Gama de produtos

Modicon ABE7

Tipo de produto

Sub-base passiva de E/S discreta

Tipo de sub-base

Sub-base de saída

País de origem

França

GTIN

3389110644494

Devolubilidade

Não

Tensão de Alimentação Nominal [Us]

19…30 V (CC) IEC 61131-2

Número de canais

16

Terminais por Canal

2

Conexões – Terminais

Tipo de parafuso (vários tamanhos de fio; flexível e sólido)

Informações Adicionais do Canal

1 disjuntor seccionador por canal

Tipo de conector

HE-10

Número de pinos

20

LEDs de status

- 1 Verde por canal (status)  - 1 Vermelho por canal (fusível queimado)  - 1 Verde (ligado)

Distribuição de Polaridade

0V

Proteção contra Curto-Circuito

- 2 Um fusível interno (extremidade PLC)  - 0,125 A fusível/canal (circuito de saída)

Corrente por canal

0,125 A

Corrente Máxima por Saída Comum

1,8 A

Corrente máxima de alimentação

1,8 A

Queda de Tensão no Fusível da Fonte de Alimentação

0,3 V

Queda Máxima de Tensão por Canal

2 V

Tensão Nominal de Isolamento [Ui]

2000 V

Categoria de Instalação

II (IEC 60664-1)

Número de Linhas Horizontais

1

Modo de fixação

Trilho DIN (clipes) ou placa sólida (parafusos + kit de fixação)

Torque de aperto

0,6 N·m (5,3 lbf.in) plano Ø 3,5 mm

Largura

8,1 pol (206 mm)

Peso líquido

1,41 lb (0,64 kg)

Grau de Proteção (IP)

IP2X (IEC 60529)

Temperatura Ambiente de Operação

-5 a 60 °C (23 a 140 °F)

Temperatura Ambiente de Armazenamento

-40 a 80 °C (-40 a 176 °F)

Grau de Poluição

2 (IEC 60664-1)

Resistência ao Fio Incandescente

750 °C (IEC 60695-2-11)

Resistência ao choque

15 gn por 11 ms (IEC 60068-2-27)

Resistência à Vibração

2 gn, 10–150 Hz (IEC 60068-2-6)

Resistência à Descarga Eletrostática

4 kV (contato), 8 kV (ar) (IEC 61000-4-2 Nível 3)

Resistência do Campo Radiado

10 V/m, 26 MHz–1 GHz (IEC 61000-4-3 Nível 3)

Resistência Transitória Rápida

2 kV (IEC 61000-4-4 Nível 3)

UL

Sim

CSA

Sim

DNV

Sim

GL

Sim

EAC

Sim
