Product Description
Visão geral

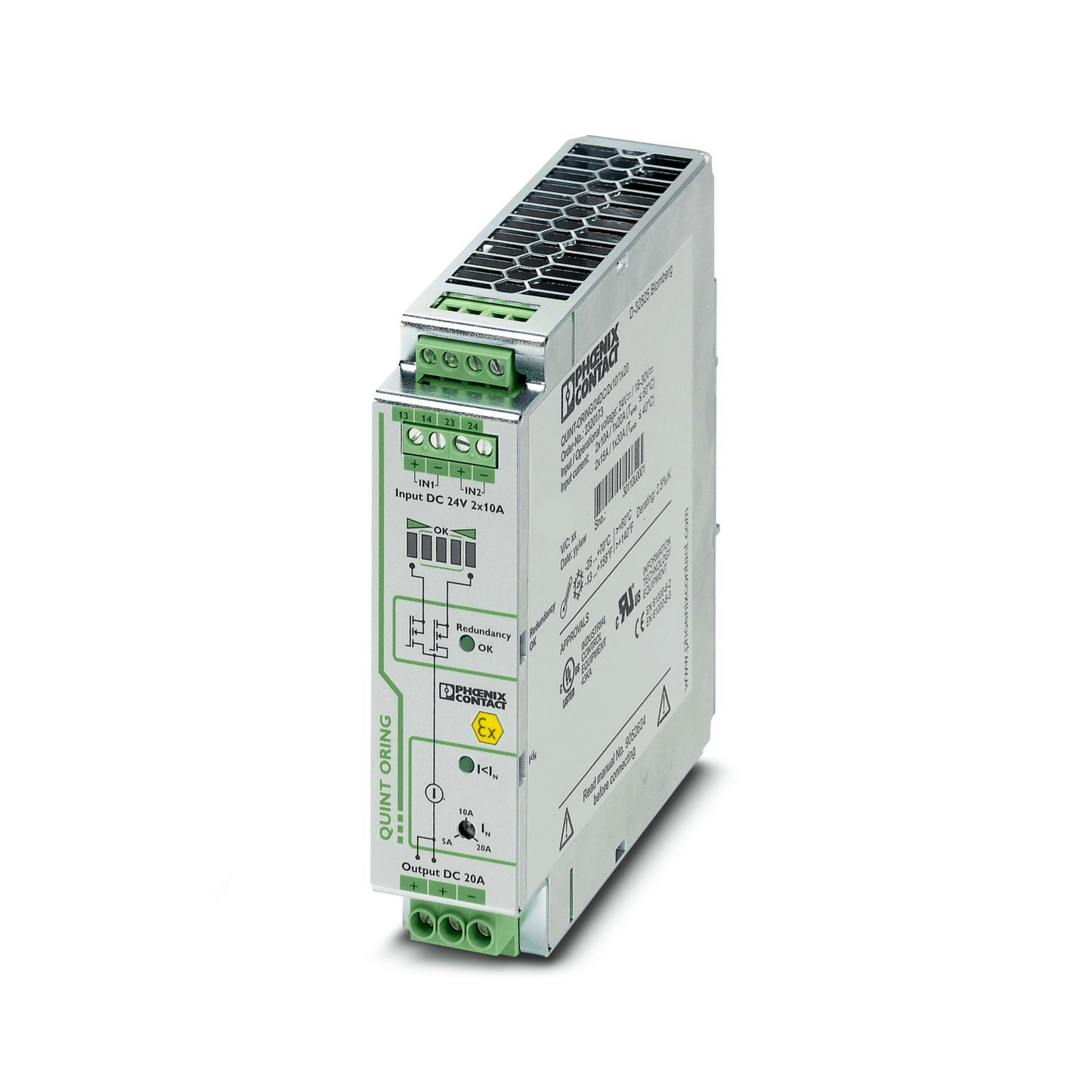

O QUINT-ORING/24DC/2X10/1X20 é um módulo de redundância ativa projetado para montagem em trilho DIN. Ele garante desacoplamento de 100% de duas fontes de alimentação DC de 24V paralelas, aumentando a confiabilidade do sistema para aplicações industriais críticas. Com a tecnologia Auto Current Balancing (ACB), distribui uniformemente as correntes de carga, estendendo a vida útil dos sistemas de alimentação redundantes.
Principais características
-
Redundância ativa: Garante o fornecimento de energia ininterrupto isolando falhas na fiação ou nas unidades de energia.
-
Auto Current Balancing (ACB): Equaliza a carga de corrente entre as fontes de alimentação, reduzindo o estresse e melhorando a vida útil.
-
Monitoramento da função preventiva: Detecta perda de redundância via indicadores de LED e contatos de sinal flutuantes.
-
Baixa perda de energia: Alta eficiência de 98%, minimizando o desperdício de energia.
-
Proteção contra surtos: Proteção varistor embutida contra surtos transitórios e inversão de polaridade.
-
Compacto e durável: Carcaça de aço com proteção IP20, ideal para ambientes industriais.
Especificações Técnicas
| Especificação | Detalhes |
|---|---|
| Tensão de entrada | 24 V CC (18-28 V CC) |
| Corrente nominal | 2 × 10A (redundância) / 1 × 20A |
| Corrente Máxima | 2 × 15A / 1 × 30A (em ≤ 40°C) |
| Proteção Transitória | Varistor (até 60A por 12ms com Tecnologia SFB) |
| Eficiência | >98% |
| Queda de tensão | 0,1 V (com carga de 20 A) |
| Temperatura de Operação | -25°C a 70°C (Redução a partir de 60°C) |
| Dimensões (L x A x P) | 32mm × 130mm × 125mm (ou rotacionado: 122mm × 130mm × 35mm) |
| Peso | 0,4 kg |
| Material da caixa | Aço zincado |
| Classe de proteção | III (SELV, IEC 60950-1, EN 60204-1) |
| Certificações | ATEX, IECEx, UL 508, UL 60950, ANSI/ISA-12.12.01 |
Informações de Pedido
-
QUINT-ORING/24DC/2X10/1X20 – Part No: 2320173
-
Acessórios:
-
Adaptador universal para trilho DIN UTA 107/30 – Nº de peça: 2320089
-
Adaptador universal de parede UWA 182/52 – Nº de peça: 2938235
-
Adaptador de montagem para fonte de alimentação QUINT-PS no trilho S7-300 – Part No: 2938196
