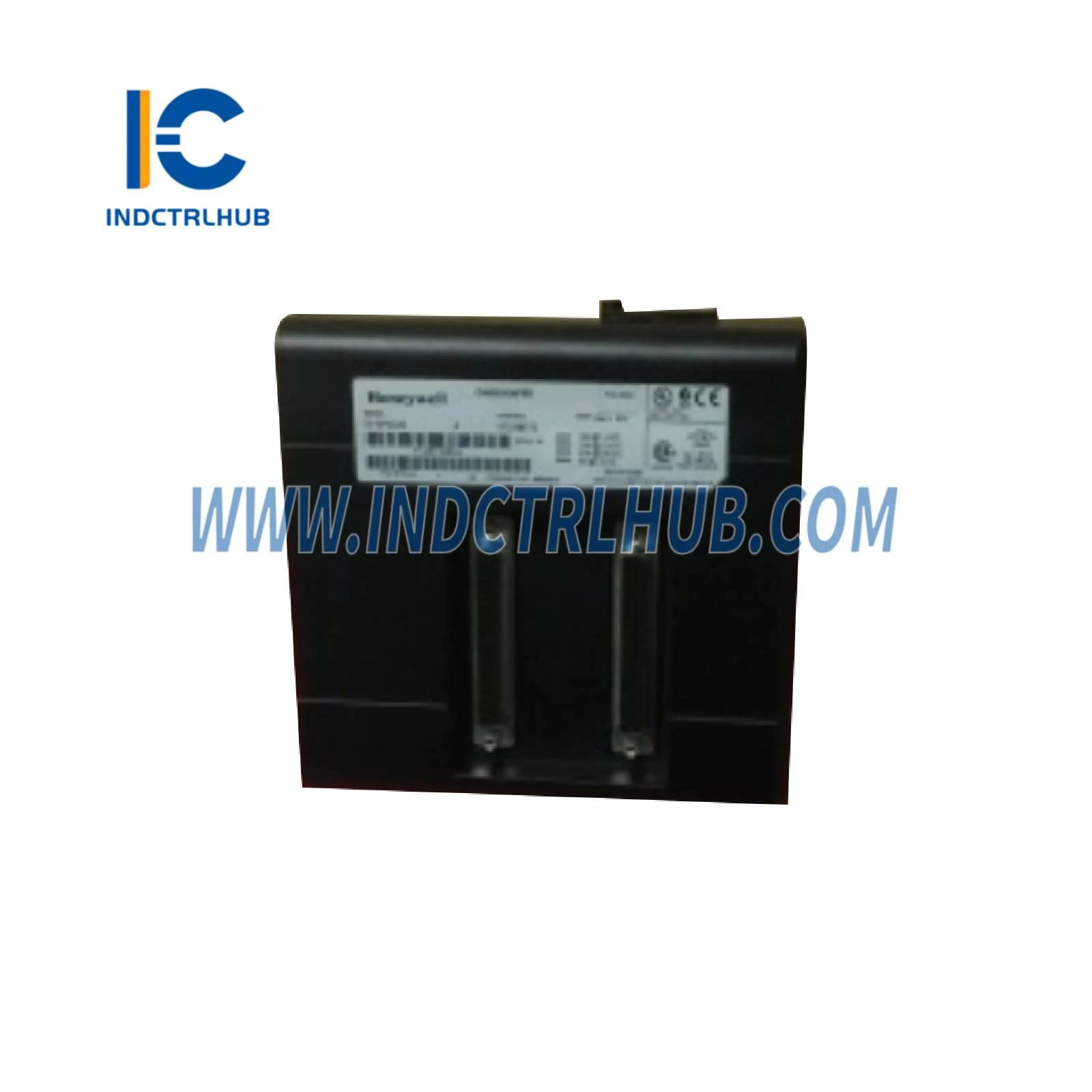

Honeywell TK-HAIO81 Módulo de Entrada/Saída Analógica
Visão geral do produto
- O Honeywell TK-HAIO81 é um Módulo de Entrada/Saída Analógica projetado para a plataforma Experion Process Knowledge System (PKS) Série C, especificamente para uso com o Controlador C300. Este módulo integra capacidades de entrada e saída analógica, suportando 8 canais para entradas analógicas de alto nível (4-20 mA ou tensão) e 8 canais para saídas analógicas (4-20 mA com comunicação HART). Ele é revestido para durabilidade em ambientes agressivos e é ideal para aplicações de automação industrial em indústrias como petróleo e gás, química e manufatura.
Especificações Técnicas
- O TK-HAIO81 possui as seguintes especificações baseadas nas características padrão para este modelo:
| Especificação | Detalhes |
|---|---|
| Número do modelo/peça | TK-HAIO81 |
| Fabricante | Honeywell |
| Descrição | Módulo de Entrada/Saída Analógica, 8 Canais de Entrada + 8 Canais de Saída, Revestido |
| Série | Experion PKS Series C |
| Canais de entrada | 8 entradas analógicas de alto nível |
| Tipo de entrada | 4-20 mA, tensão (±10,25 V, 0 a 10,25 V, 0 a 5,125 V) |
| Canais de saída | 8 saídas analógicas |
| Tipo de saída | 4-20 mA com comunicação HART |
| Resolução de Tensão | 16 bits |
| Impedância de Entrada (Tensão) | Maior que 1,0 MΩ |
| Impedância de Entrada (Corrente) | 249 Ω nominal |
| Fonte de energia | 24 VDC nominal (via system backplane) |
| Dissipação de energia | Aprox. 4,1 W (entradas), 11 W (saídas) |
| Tensão de isolamento | 100% testado a 2550 VDC por 1 segundo |
| Temperatura de Operação | -40°C a +70°C (-40°F a +158°F) |
| Peso | Aprox. 0,3 kg |
Detalhes adicionais
- O TK-HAIO81 inclui as seguintes informações adicionais com base em seu uso padrão e documentação:
- Função: Combina funcionalidades de entrada e saída analógica, adquirindo sinais de dispositivos de campo (por exemplo, sensores, transmissores) e controlando dispositivos (por exemplo, válvulas, atuadores) com diagnósticos habilitados para HART.
- Montagem: Monta em um Conjunto de Terminação de Entrada/Saída (IOTA) em racks de E/S da Série C, suportando configurações redundantes e não redundantes.
- Compatibilidade: Compatível com o Controlador Experion PKS C300 da Honeywell e sistemas I/O da Série C; integra-se com IOTAs como CC-TAIX51 ou CC-TAOX51.
- Configuração: Revestido com conformal para proteção em ambientes severos; configurado via software Experion PKS; suporta comunicação ponto a ponto HART (modo multi-drop não suportado).
- Certificações: Atende aos padrões CE, UL e ATEX para ambientes industriais e perigosos.
