Product Description
Visão geral do produto

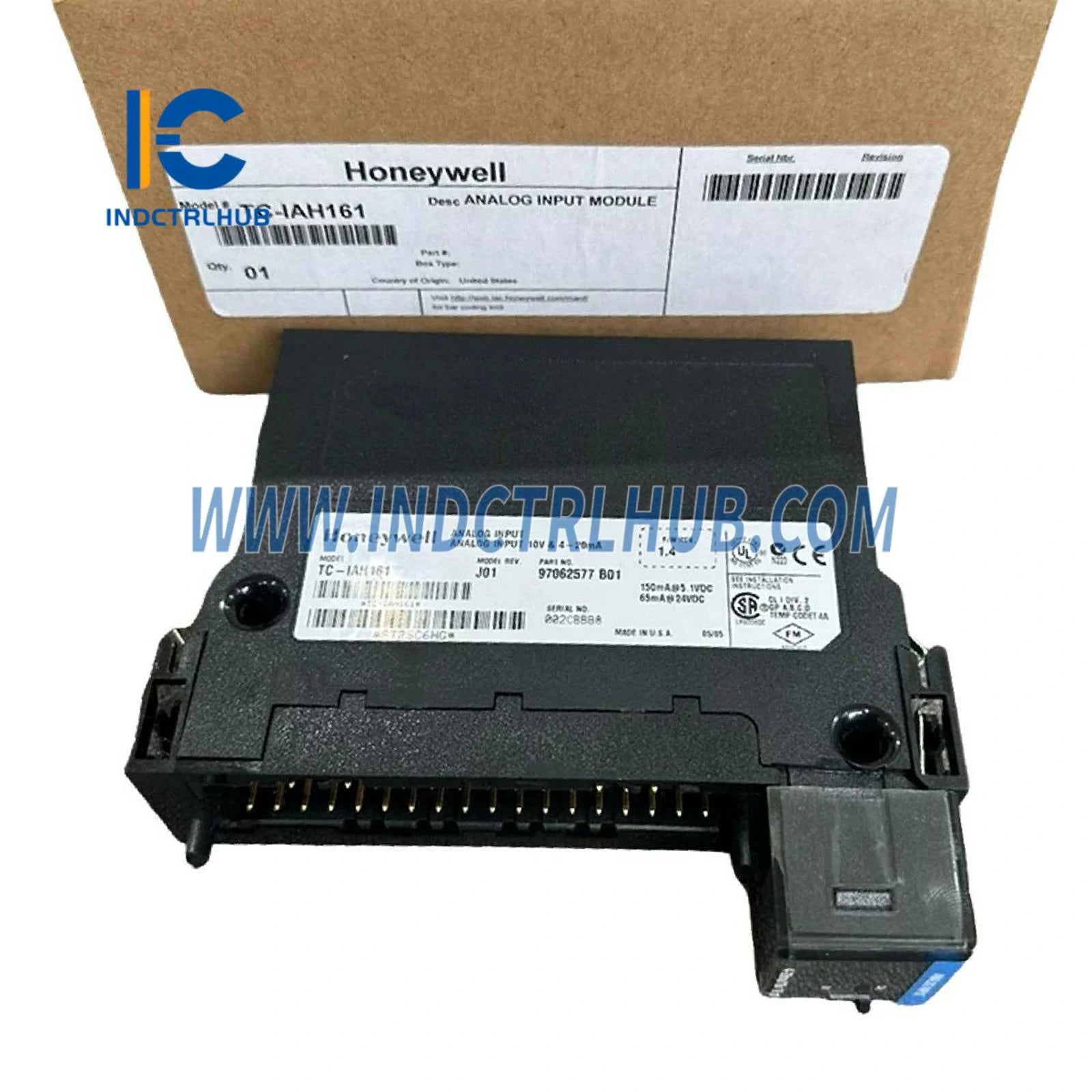

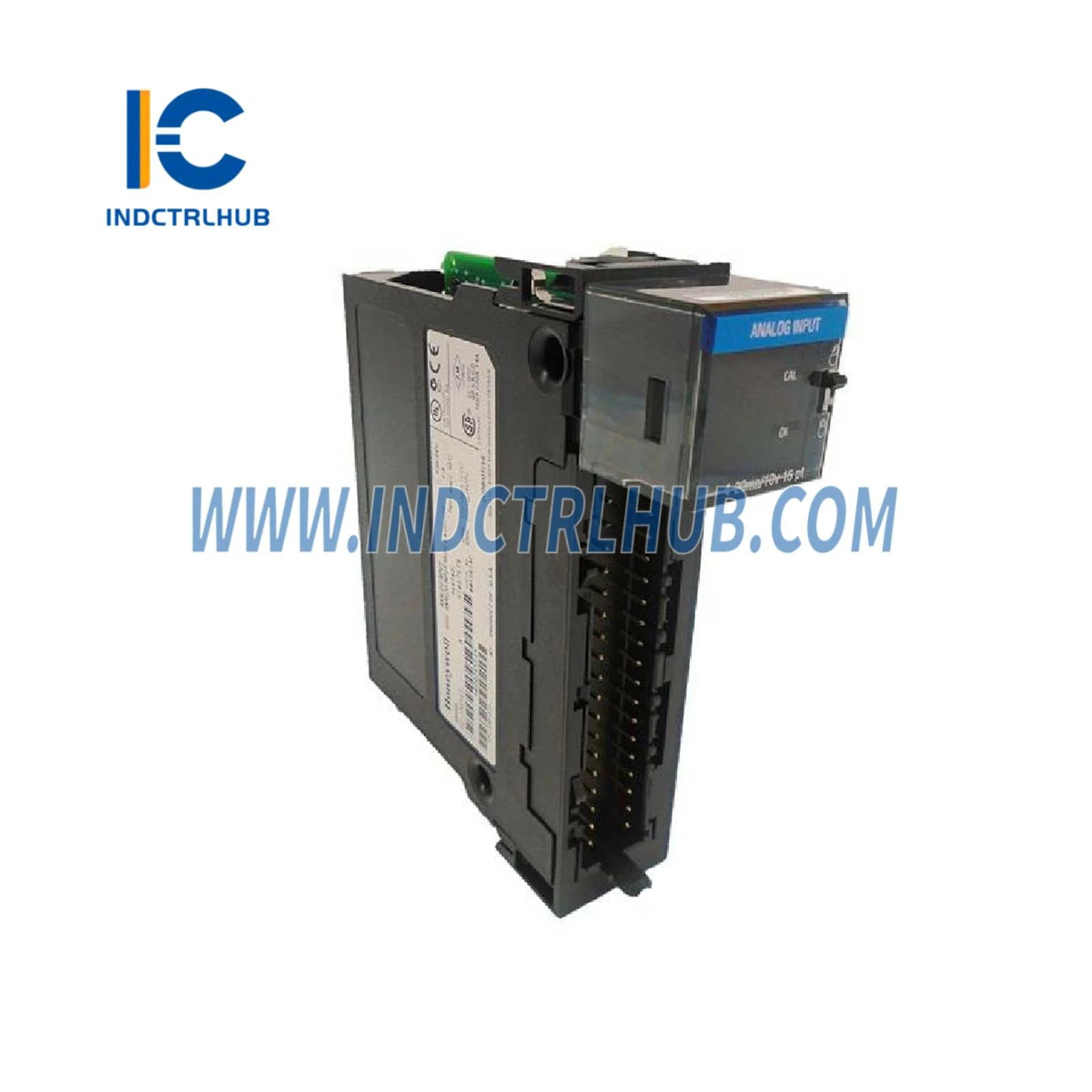

O Honeywell TC-IAH161 é um Módulo de Entrada Analógica de Alto Nível projetado para uso dentro do Experion Process Knowledge System (PKS) da Honeywell e sistemas de controle relacionados, como o Process Manager (PM), Advanced Process Manager (APM) ou High Performance Process Manager (HPM). Fabricado pela Honeywell, líder em soluções de automação, este módulo possui 16 canais para processamento de sinais analógicos de alto nível, suportando entradas tanto de tensão (até 10 V) quanto de corrente (4-20 mA). É adequado para aplicações industriais em petróleo e gás, processamento químico e geração de energia, oferecendo aquisição de dados precisa com resolução de 16 bits e um design robusto para integração em Módulos I/O de Chassi Série A (CIOM-A). O TC-IAH161 garante monitoramento confiável de dispositivos de campo como sensores e transmissores em ambientes de sistema de controle distribuído (DCS).
Informações Técnicas
| Item | Especificações |
|---|---|
| Fabricante | Honeywell |
| Série | Experion PKS / PM / APM / HPM |
| Número do modelo/peça | TC-IAH161 |
| Descrição | Módulo de Entrada Analógica de Alto Nível, 16 Canais (Tensão e Corrente) |
| Número de canais | 16 |
| Faixa de tensão de entrada | -10,5 V a +10,5 V, 0 V a +10,5 V, 0 V a +5,125 V |
| Faixa de corrente de entrada | 0 mA a 20,5 mA (via resistor interno de 250 Ω) |
| Resolução | 16 bits (320 μV para faixa de ±10,5 V) |
| Taxa de publicação do módulo | 250 mseg |
| Largura de banda do canal | 20 Hz (-3 dB) |
| Impedância de entrada | Tensão: >1 MΩ; Corrente: 249 Ω nominal |
| Dissipação de energia | 4,1 W máximo |
| Temperatura de Operação | 0 °C a +60 °C (32 °F a +140 °F) |
| Peso | 0,27 kg (0,6 lb) |
