Product Description
Visão geral do produto

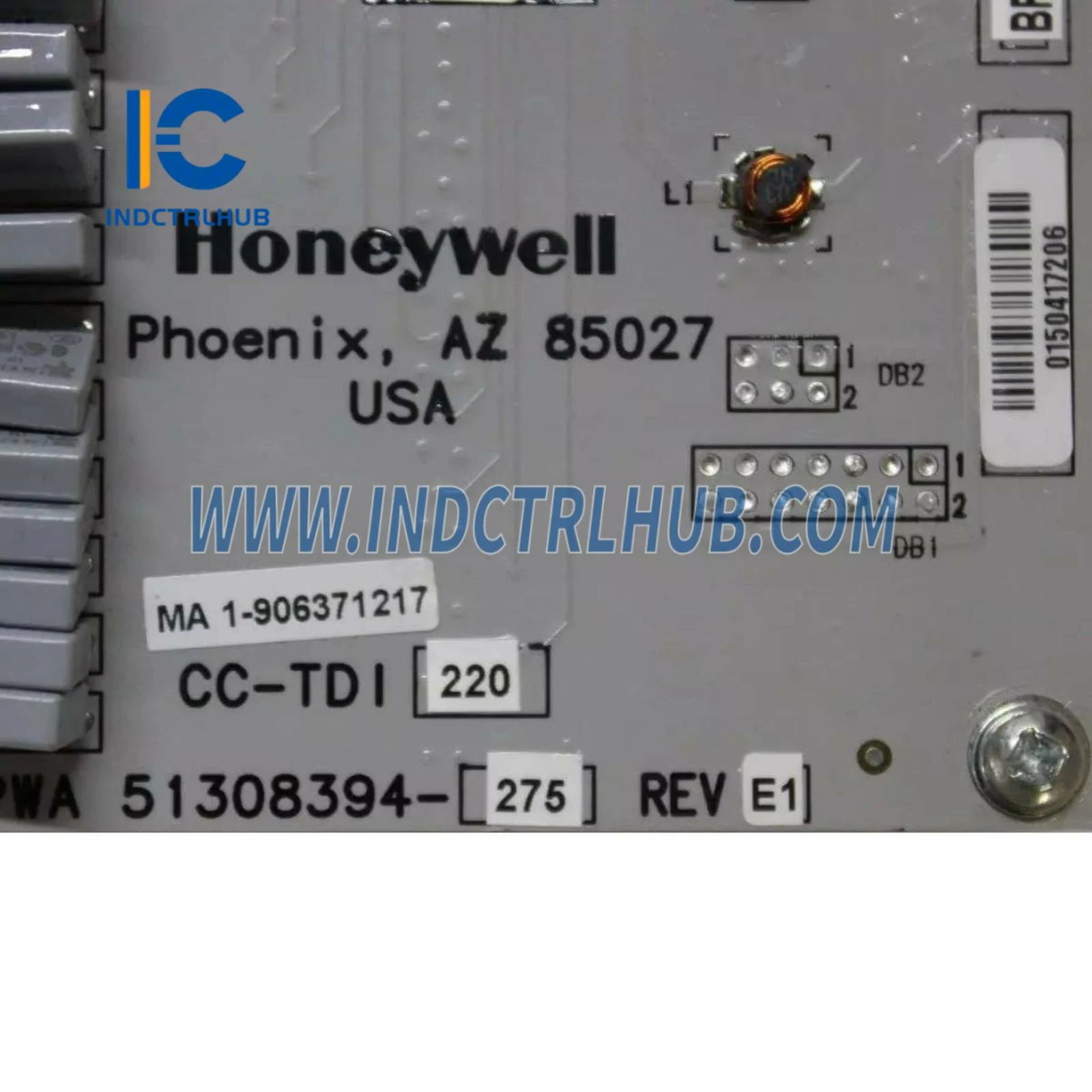

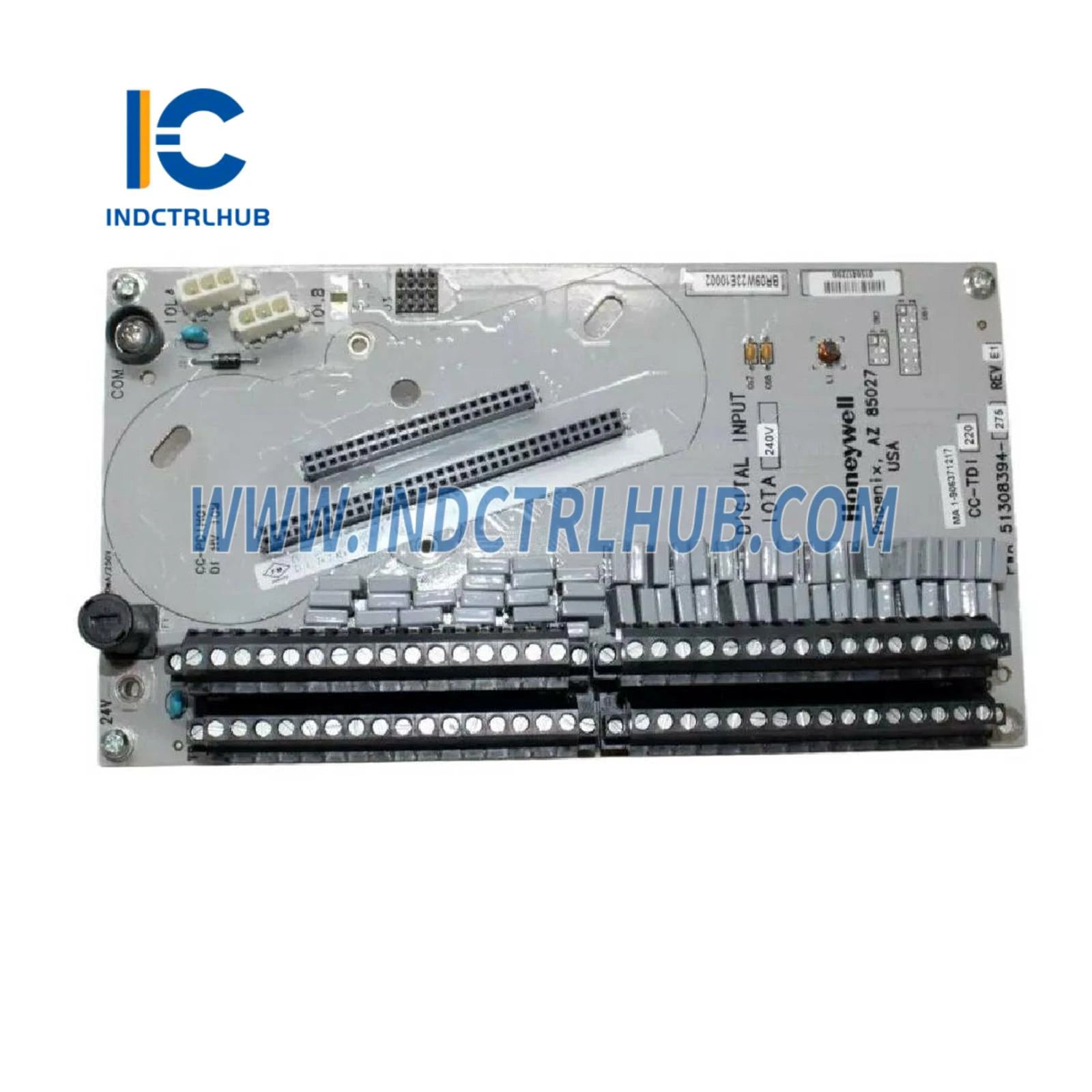

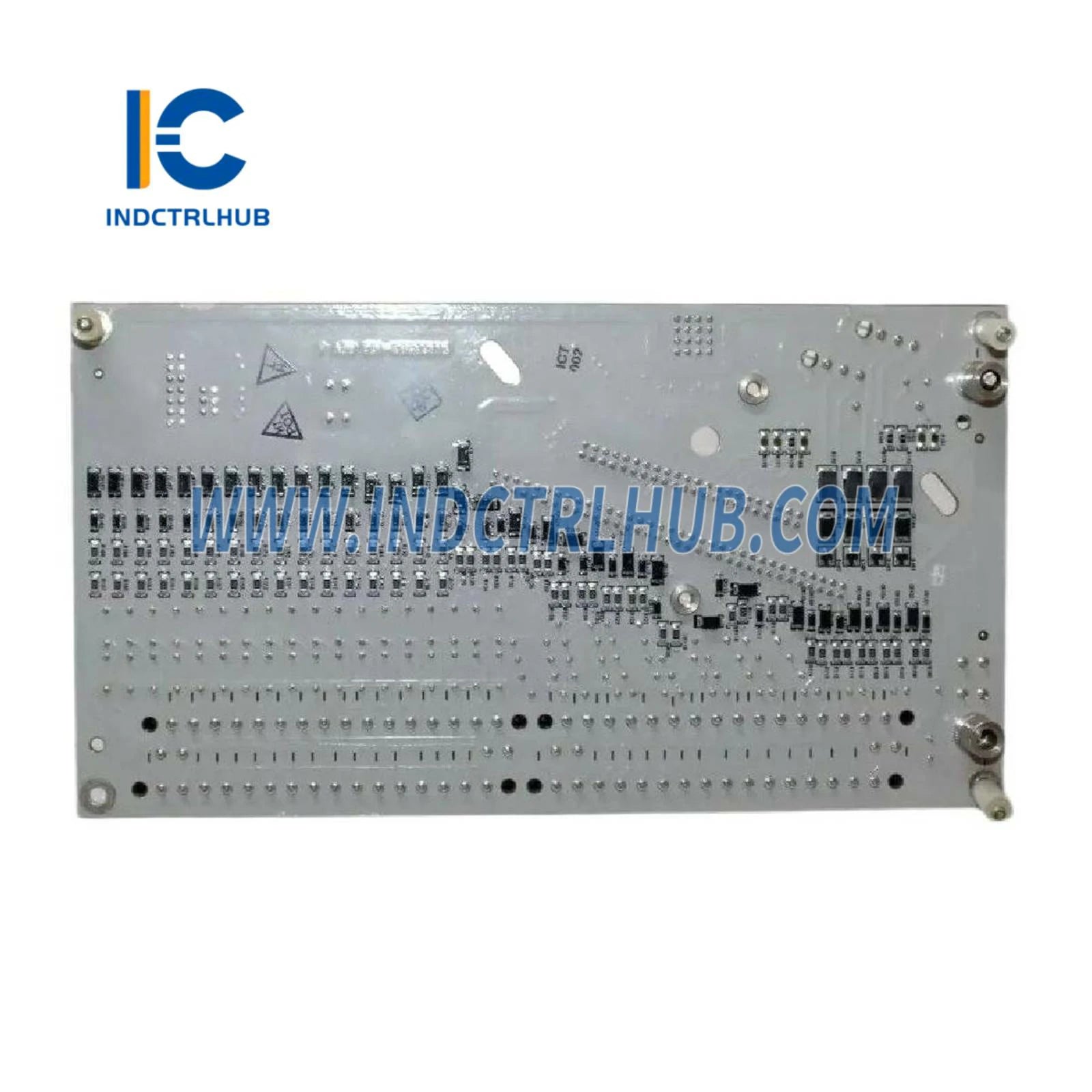

O Módulo de Entrada Digital Honeywell CC-TDI220 51308394-275 é um dispositivo de entrada digital de alta voltagem dentro da plataforma Série C da Honeywell, projetado para aplicações de automação industrial, como aquelas nos sistemas Experion Process Knowledge System (PKS) ou Safety Manager. Suportando 32 canais de entrada com isolamento galvânico, este módulo acomoda entradas de alta voltagem (até 240 V AC RMS ou 125 V DC) de várias Montagens de Terminação de Entrada/Saída (IOTAs). Com isolamento óptico e filtragem robusta, ele garante processamento confiável de sinais para segurança e controle em ambientes industriais exigentes.
Informações Técnicas
| Parâmetro | Especificações |
|---|---|
| Fabricante | Honeywell |
| Número do modelo/peça | CC-TDI220 51308394-275 |
| Descrição | Módulo de Entrada Digital |
| Especificações Gerais | |
| Modelo de Entrada / Saída | CC-PDIH01 – Entrada Digital de Alta Tensão |
| Canais de entrada | 32 |
| Isolamento Galvânico (campo para lógica comum) | 1500 V AC RMS ou ±1500 V DC |
| Técnica de Isolamento | Óptico |
| Modelos IOTA | |
| Modelos IOTA 120 V AC | CC-TDI110 (Não Redundante, 9") CC-TDI120 (Redundante, 12") CC-TDI151 (Não Redundante, 12") |
| Modelos IOTA 240 V AC | CC-TDI220 (Não Redundante, 9") CC-TDI230 (Redundante, 12") |
| Especificações Específicas da IOTA | |
| Parâmetro | CC-TDI151 |
| Tensão nominal | 120 V CA (PROX) |
| Faixa de Potência de Entrada Digital | 90-132 V CA RMS |
| Corrente de Detecção (condição LIGADA) Mínima | 7,5 mA RMS em 90 V RMS 10 mA RMS em 132 V RMS |
| Corrente de Sense (condição OFF) Máxima | 2,0 mA RMS |
| Tensão de Ativação (condição ON) Mínima | 90 V CA RMS |
| Tensão de Queda (condição OFF) Máxima | 20 V CA RMS |
| Atraso Absoluto Através do Filtro de Entrada e Isolamento | 25 ms máximo |
| Faixa de frequência | 47-63 Hz |
| Parâmetro | CC-TDI110 & CC-TDI120 |
| Tensão nominal | 120 V CA |
| Faixa de Potência de Entrada Digital | 90-132 V CA RMS |
| Corrente de Detecção (condição LIGADA) Mínima | 1,0 mA |
| Corrente de Sense (condição OFF) Máxima | 0,32 mA |
| Tensão de Ativação (condição ON) Mínima | 90 V CA RMS |
| Tensão de Queda (condição OFF) Máxima | 25 V CA RMS |
| Atraso Absoluto Através do Filtro de Entrada e Isolamento | 25 ms máximo |
| Faixa de frequência | 47-63 Hz |
| Parâmetro | CC-TDI220 & CC-TDI230 |
| Tensão nominal | 240 V CA |
| Faixa de Potência de Entrada Digital | 180-264 V CA RMS |
| Corrente de Detecção (condição LIGADA) Mínima | 1,11 mA RMS |
| Corrente de Sense (condição OFF) Máxima | 0,32 mA RMS |
| Tensão de Ativação (condição ON) Mínima | 180 V CA RMS |
| Tensão de Queda (condição OFF) Máxima | 50 V CA RMS |
| Atraso Absoluto Através do Filtro de Entrada e Isolamento | 25 ms máximo |
| Faixa de frequência | 47-63 Hz |
| Parâmetro | CC-TDI220 & CC-TDI230 (125 V DC Específico) |
| Tensão nominal | 125 V CC |
| Faixa de Potência de Entrada Digital | 100-138 V CC |
| Corrente de Detecção (condição LIGADA) Mínima | 1,2 mA |
| Corrente de Sense (condição OFF) Máxima | 0,32 mA |
| Tensão de Ativação (condição ON) Mínima | 100 V CC |
| Tensão de Queda (condição OFF) Máxima | 25 V CC |
| Atraso Absoluto Através do Filtro de Entrada e Isolamento | 10 ms máximo |
| Faixa de frequência | N / D |
