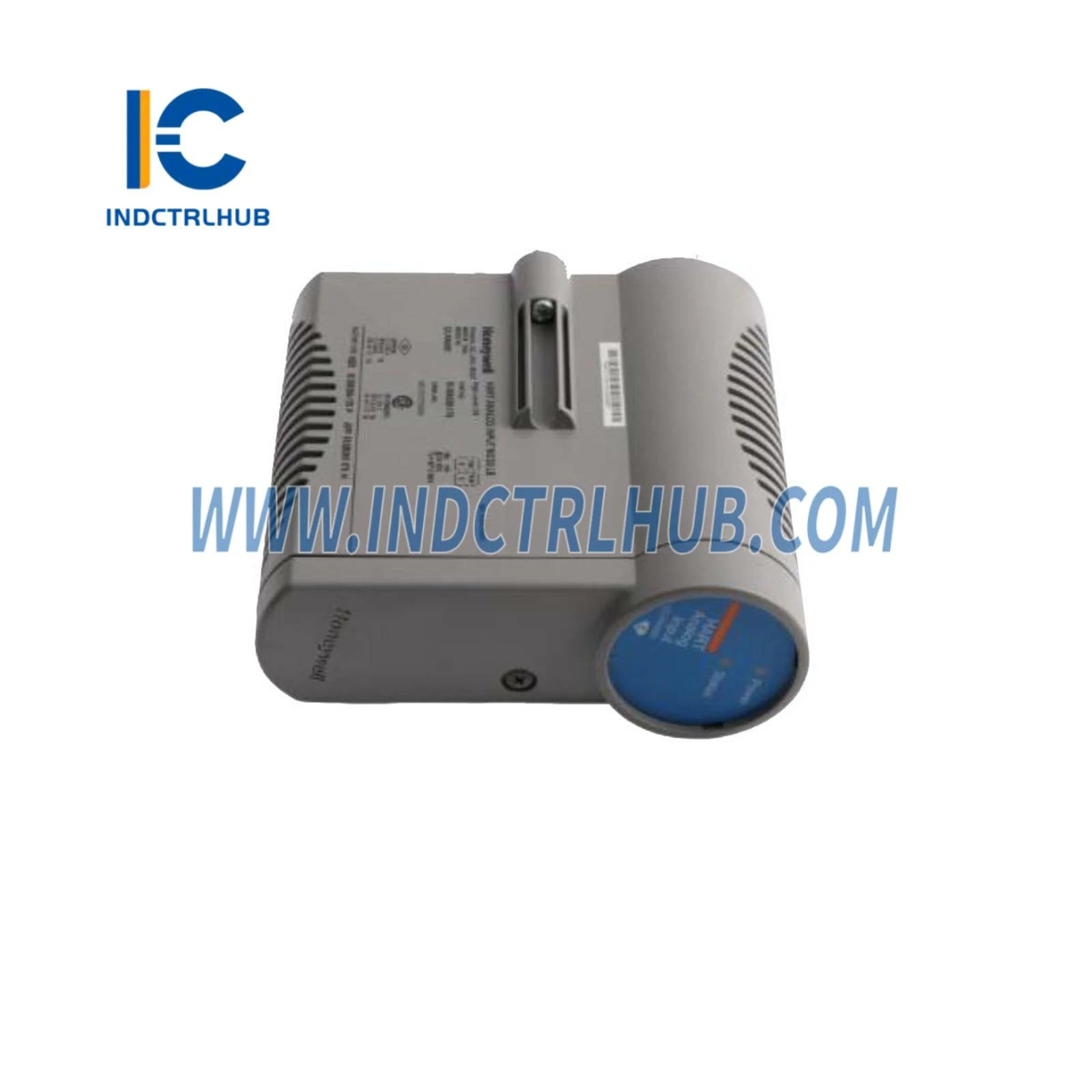

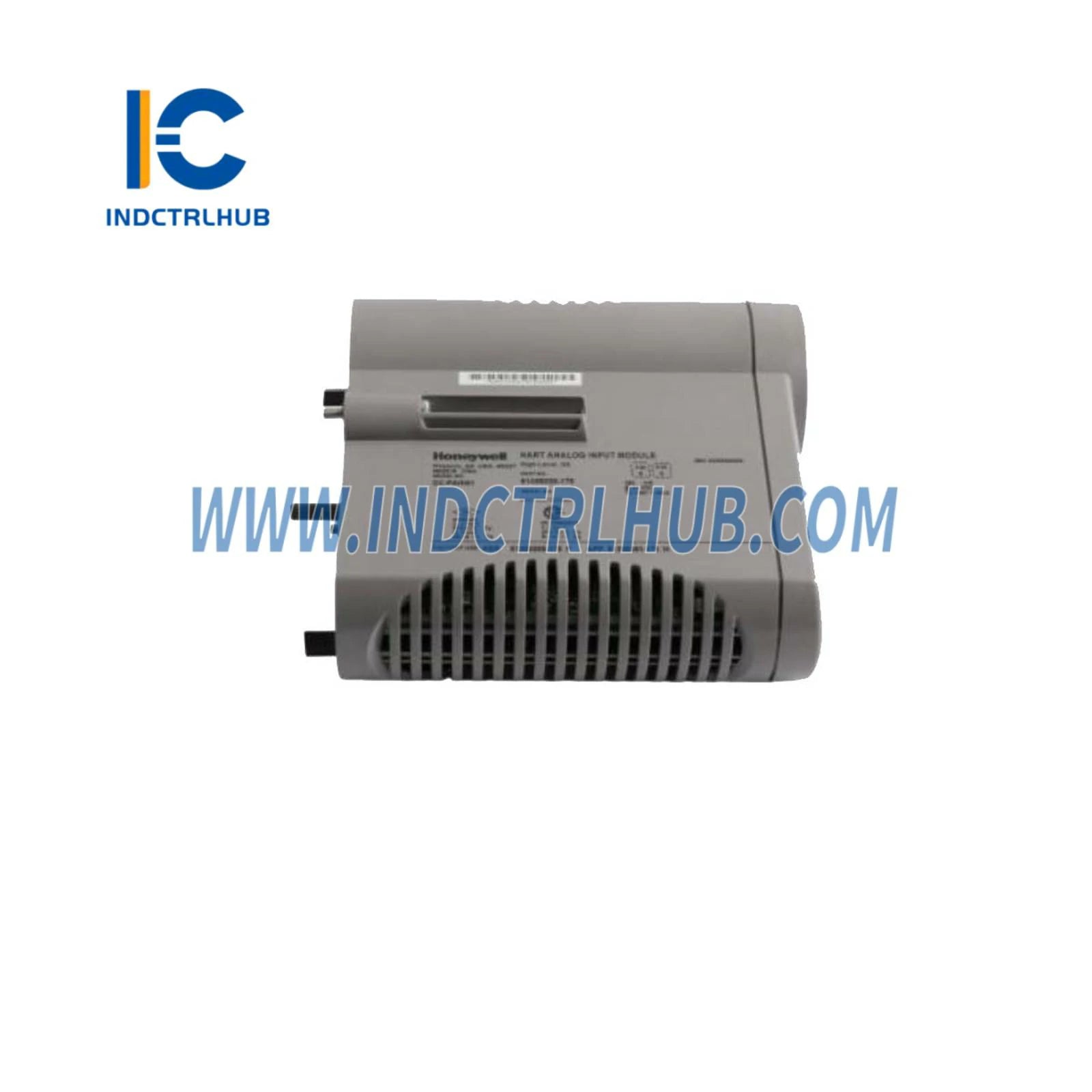

Honeywell CC-PSP401 51454122-175 Módulo de Proteção de Velocidade (SPM)
Honeywell CC-PSP401 51454122-175 Módulo de Proteção de Velocidade (SPM)
Manufacturer: HONEYWELL
Product No.: 51454122-175
Condition:1000 em estoque
Product Type: Módulo de Proteção de Velocidade (SPM)
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Suporte 24/7
- Devoluções em 30 dias
- Envio Rápido
Visão Geral do Produto
- O Módulo de Proteção de Velocidade Honeywell CC-PSP401 51454122-175 (SPM) é um módulo de E/S Série C projetado para proteção contra sobrevelocidade em aplicações de turbomáquinas dentro do Honeywell__ Experion Process Knowledge System (PKS). Este módulo aceita até quatro sinais de sonda de velocidade, realizando condicionamento de sinal a bordo e votação dois de três para garantir regulação precisa da velocidade através de um loop de controle do controlador C300__. Ele fornece monitoramento de valores limite para acionar um relé de proteção contra sobrevelocidade em sua IOTA (Input/Output Termination Assembly), além de capacidades versáteis de E/S para aplicações rápidas como controle anti-surge de compressor centrífugo.
Características
- Aceita até quatro sinais de entrada de pulso com votação dois de três e calcula velocidade e aceleração
- Aceita até oito sinais de entrada digital, configuráveis como entradas de "disparo" na lógica de proteção
- Fornece até quatro sinais de saída digital na ativação dos critérios de proteção
- Múltiplos limites configuráveis de disparo para velocidade e aceleração
- Latência total do loop desde a mudança de entrada até o acionamento do dispositivo de proteção em até 40 ms
- Aceita até oito sinais de entrada analógica
- Fornece um sinal de saída analógica
- Processamento pontual em 2,5 ms (entradas de pulso) e 10 ms (entradas analógicas)
- Suporta solução redundante
- Fornece energia de campo não incendiária
- Diagnósticos de campo suportados: velocidade zero, rotação reversa, dente ausente/deformado, detecção de fio aberto (AI e DI), leitura de corrente (AO)
- Diagnósticos de hardware/software: qualificação PV para AI e DI
Interfaces de E/S Suportadas
- Entradas Analógicas: 8 canais
- Saídas Analógicas: 1 canal
- Entradas Digitais: 8 canais
- Saídas Digitais: 4 canais
- Entradas de Velocidade (Sondas Ativas/Passivas): 4 canais
Informações Técnicas
| Parâmetro | Especificação |
|---|---|
| Fabricante | Honeywell |
| Modelo/Número da Peça | CC-PSP401 51454122-175 |
| Descrição | Módulo de Proteção de Velocidade (SPM) |
| Modelo de Entrada/Saída | CC-PSP401 - Módulo de Proteção de Velocidade CC-TSP411 Redundante 18" |
| Entradas de Velocidade (Sondas Ativas/Passivas) | |
| Canais de Entrada | 4 |
| Isolamento Galvânico (qualquer tensão do terminal de entrada referenciada ao comum) | ±1000 VCC para interface de sondas passivas |
| Técnica de Isolamento | Transformador de isolamento (no IOTA) para interface de sondas passivas |
| Tipo de Entrada | Captura magnética: mín. > 0,5 Vpk, máx. < 42 Vpk Captura ativa: DESLIGADO < 1 VDC, LIGADO > 3,5 VDC (TTL); DESLIGADO < 6 V, LIGADO > 10 V @ 24 V |
| Faixa de Frequência de Entrada | Captura magnética: 150 Hz a 25 kHz Captura ativa: 1 Hz a 10 kHz |
| Excitação de Entrada Ativa | 5 ou 24 V DC |
| Resolução | 0,015% do valor máximo |
| Precisão | 0,05% da leitura |
| Impedância de Entrada | Passivo: 2 kΩ @ 1 kHz Ativo: > 1,5 kΩ |
| Taxa de Varredura de Entrada | 2,5 ms |
| Saídas Digitais | |
| Canais de Saída | 4 contatos isolados Form A (SPST/NO) ou Form B (SPST/NC) (selecionável por jumper por saída) |
| Tipo de Contato | Prata níquel banhada a ouro |
| Tensão Máxima de Carga | 230 VAC (RMS) / 24 VDC |
| Corrente Máxima de Carga em Estado Estacionário por Saída | 0,5 A @ 230 VAC (carga resistiva, carga indutiva com fator de potência 0,4) 2 A @ 24 VDC (carga resistiva) |
| Tensão Mínima de Carga | 5 VDC |
| Corrente Mínima de Carga | 10 mA |
| Isolamento (entre canais e entre canal e comum da lógica) | 1500 VAC RMS ou ±1500 VDC |
| Tempo de Ligamento | 20 ms máximo |
| Tempo de Desligamento | 20 ms máximo |
| Vida do Contato | 10.000.000 operações (vida mecânica) 200.000 @ 3 A (carga 100%) |
| Absorvedor de Surto para Bobina | 120 Ω + 0,03 µF para cada canal |
| Entradas Analógicas | |
| Tipo de Entrada | Tensão, corrente (transmissores de 2 fios ou autoalimentados) |
| Canais de Entrada | 8 |
| Tensão de Modo Comum, DC a 60 Hz | -6 a +5 V pico |
| Resolução do Conversor A/D | 16 bits |
| Faixa de Entrada | 0 a 5 V, 1 a 5 V, 0,4 a 2 V, 4-20 mA (através de 250 Ω) |
| Máxima Entrada em Modo Normal (entradas diferenciais, sem dano) | ±30 V |
| Impedância de Entrada (entradas de tensão) | > 10 MΩ energizado |
| Tensão Máxima de Entrada (qualquer entrada referenciada ao comum, sem dano) | ±30 V |
| Taxa de Varredura de Entrada | 10 ms |
| Precisão de Hardware (@ CMV = 0 V) | ±0,075% da escala completa (23,5°C ± 2°C) ±0,15% da escala completa (0 a 60°C) |
| Saída Analógica | |
| Tipo de Saída | 4-20 mA |
| Canais de Saída | 1 |
| Ripple de Saída | < 100 mV em carga de 250 Ω |
| Deriva de Temperatura de Saída | 0,005% da escala completa/°C |
| Precisão da Leitura de Saída | ±4% da escala completa |
| Linearidade da Corrente de Saída | ±0,05% da escala completa nominal |
| Resolução | ±0,05% da escala completa |
| Precisão Calibrada | ±0,35% da escala completa (25°C) incluindo linearidade |
| Faixa de Corrente de Saída Diretamente Ajustável | 0 mA, 2,9 mA a 21,1 mA |
| Carga Resistiva Máxima (fonte de 24 V = 22 VCC até 28 VCC) | 760 ohms |
| Tensão Máxima de Conformidade de Saída (fonte de 24 V = 22 VCC até 28 VCC) | 16 V |
| Tensão Máxima de Circuito Aberto | 18 V |
| Tempo de Resposta (código de entrada DAC para saída) | 1 ms |
| Lacuna (0 mA) da Saída para o Campo na Troca | 15 ms máximo |
| Entradas Digitais | |
| Canais de Entrada | 8 |
| Faixa de Tensão de Alimentação DI | 22 a 28 VCC |
| Tensão/ Corrente de Sinalização LIGADO | 13 VCC (mín.) ou 6,12 mA (mín.) |
| Tensão/ Corrente de Sinalização DESLIGADO | 5 VCC (máx.) ou 2,1 mA (máx.) |
| Impedância de Entrada | 4,6 kΩ |
| Atraso Absoluto Através do Filtro de Entrada e Isolamento | 1,78 ms |
| Resistência de Campo para Condição GARANTIDA DE LIGADO | 300 Ω máx. @ 15 VCC |
| Resistência de Campo para Condição GARANTIDA DE DESLIGADO | 30 kΩ mín. @ 30 VCC |
Configuração Específica
- Número do Modelo/Peça: CC-PSP401 51454122-175
- Detalhes da Configuração:
- Nenhum código de sufixo ou opção especificado além do número do modelo, indicando uma configuração padrão
