Product Description
Informações gerais
|
Fabricante |
Honeywell |
|---|---|
|
Número do modelo/peça |

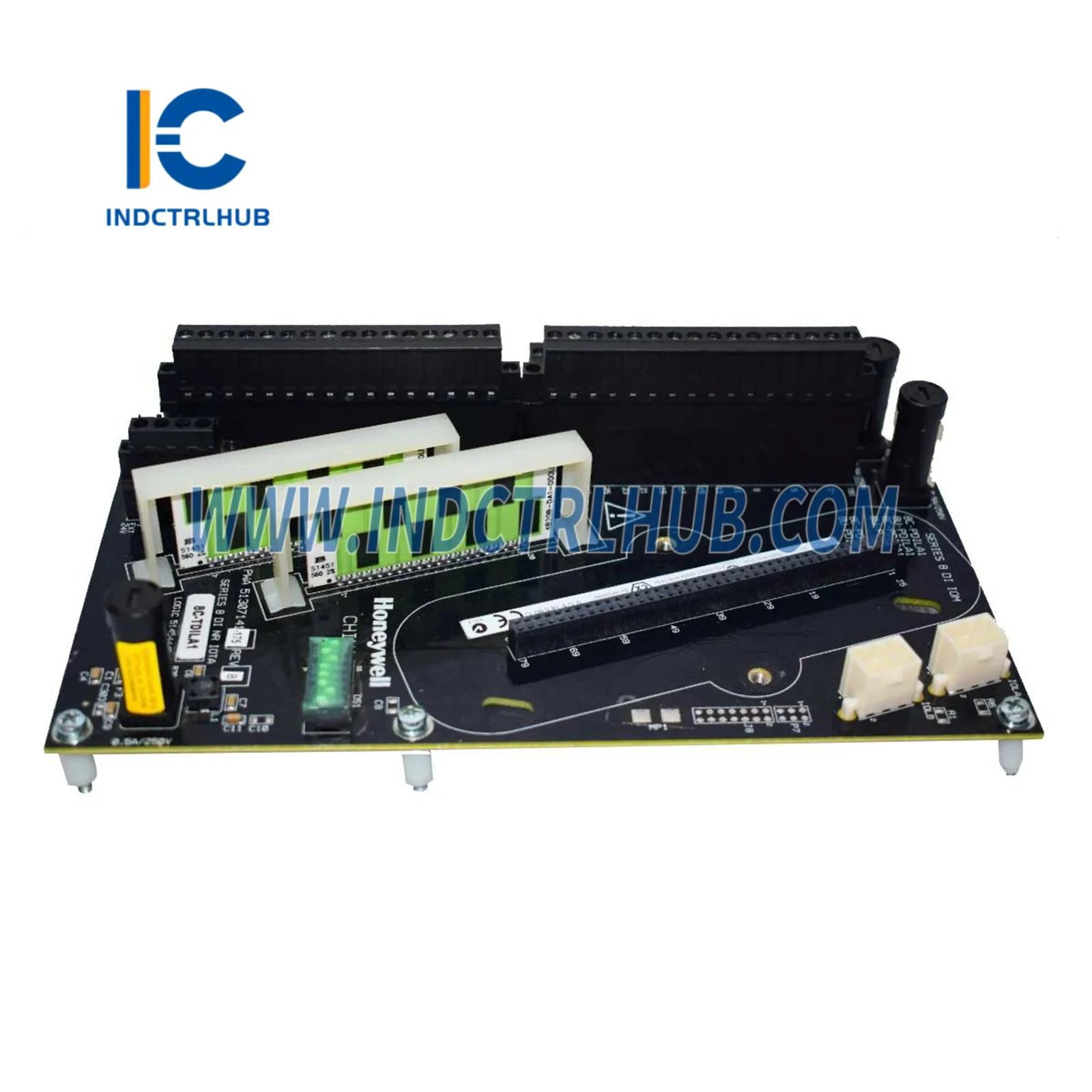

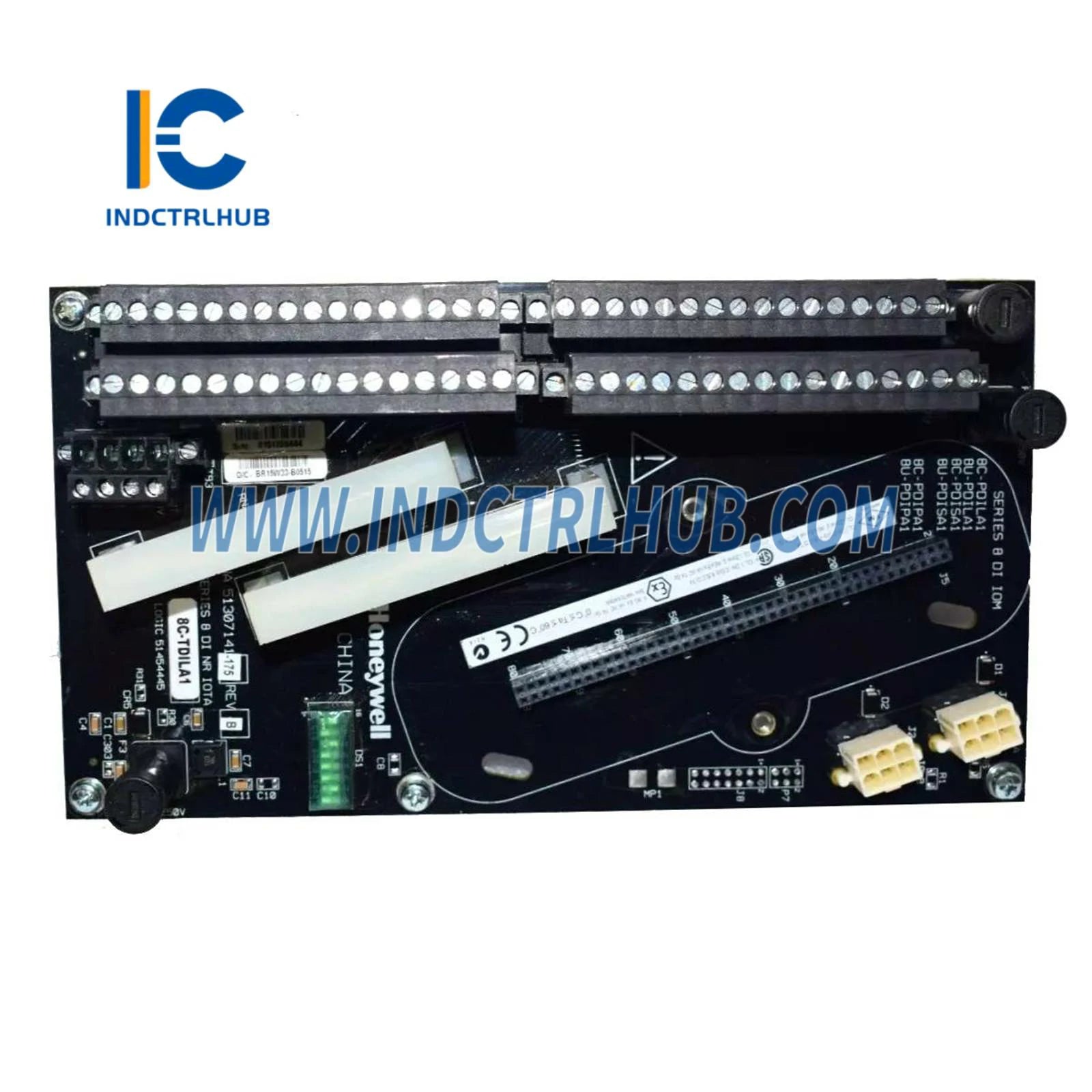

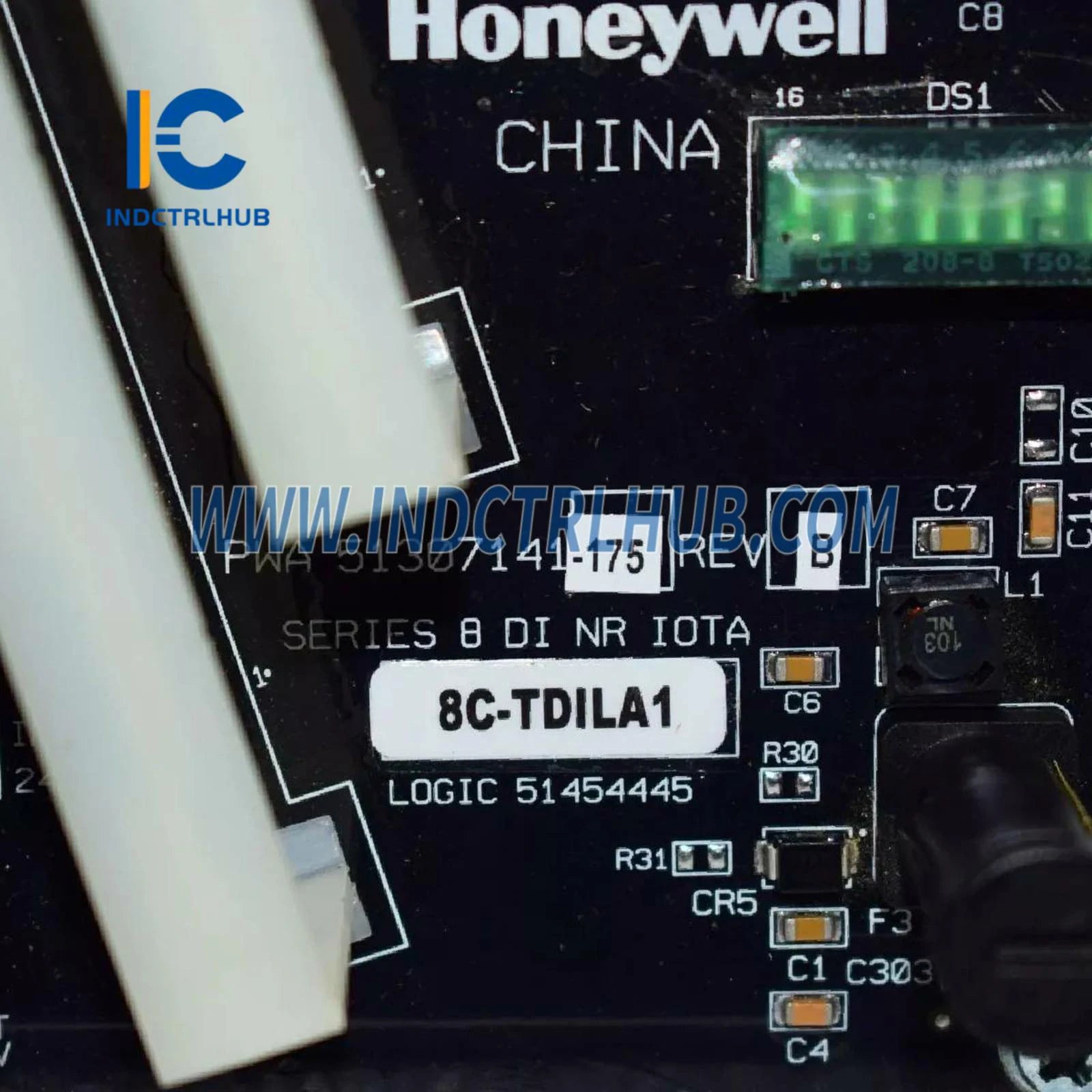

8C-TDILA1 (51307143-175) |
|
Descrição |
Entrada digital 24VDC |
Função
• Aceita 24VDC sinais como entradas discretas.
020;Fornece020;auto-diagn f3sticos extensivos020;para integridade dos dados.
• Suportes redundância opcional.
b7 Interna/Externa sele e7 e3o de alimenta e7 e3o do campo.
Inclui pot ncia de excita o embarcada (n o necess rio energia de marshalling).
• Características indicação de entrada direta/reversa.
b bFornece b bisolamento galv e1nico b bpara seguran e7a.
Especificações
|
Parâmetro |
Especificação |
|---|---|
|
Módulo de Entrada/Saída |
8C-PDILA1 - Entrada Digital 24VDC, Revestida |
|
Módulos IOTA |
8C-TDILA1 (Não Redundante, Revestido, 9”) 8C-TDILB1 (Redundante, Revestido, 12”) |
|
Canais de entrada |
32 |
|
Isolamento Galvânico |
1000 VAC RMS ou ±1500 VDC para o sistema |
|
Técnica de Isolamento |
Óptico (em IOM) |
|
Classificação de tensão |
24 VCC |
|
Faixa de Tensão DI Power |
18-30 VDC (Para alimentação de campo fornecida pelo usuário) |
|
Classificação de Corrente do Módulo |
95 mA |
|
Tensão/ Corrente ON Sense |
13 VDC (mín) ou 3 mA (mín) |
|
Tensão/ Corrente OFF Sense |
5 VDC (máx) ou 1,2 mA (máx) |
|
Impedância de entrada |
4,2 KΩ |
|
Atraso Absoluto Através do Filtro de Entrada e Isolamento |
5 ms ± 20% |
|
Resistência de Campo para Condição Garantida de LIGADO |
300Ω máx. @ 15 VCC |
|
Resistência de Campo para Condição Garantida de DESLIGADO |
30 KΩ min a 30 VCC |
|
Remoção e Inserção de Módulo com Energia |
Suportado |
