Product Description

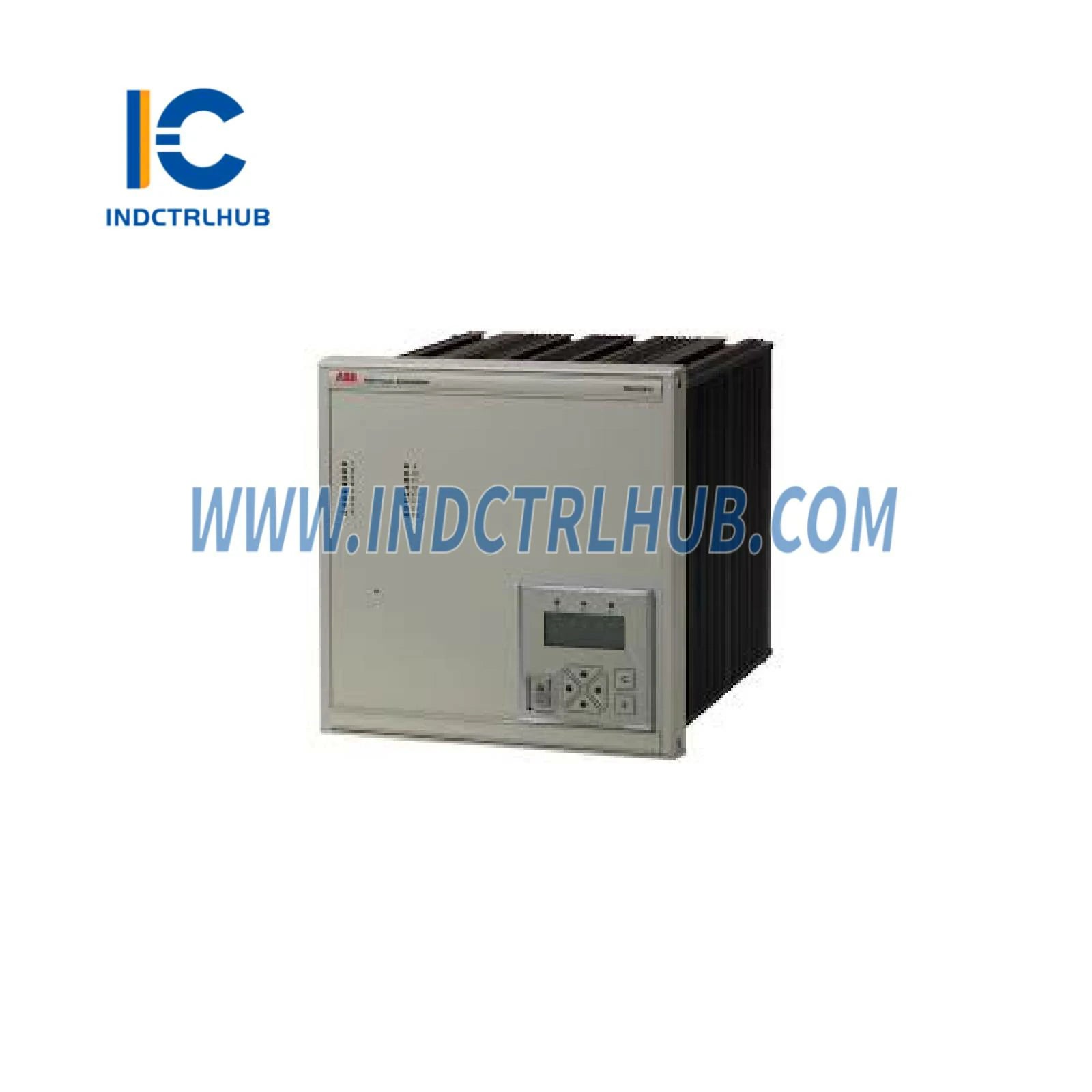

Parâmetros HESG448614R1
Detalhes do Produto
| Parâmetro | Detalhes |
|---|---|
| Fabricante | ABB |
| Modelo/Número da Peça | HESG448614R1 |
| Descrição | Relé de Proteção e Controle para Transformadores |
Visão geral do produto
| Parâmetro | Detalhes |
|---|---|
| Número da Peça | HESG448614R1 |
| Nome do Produto | Relé de Proteção e Controle para Transformadores RET670 |
| Aplicação | Proteção e controle para transformadores de dois, três ou múltiplos enrolamentos, incluindo proteção contra falhas de fase, terra e entre espiras |
| Compatibilidade | Integra-se com a série Relion da ABB, suporta comunicação IEC 61850 e automação de subestações |
| Função | Fornece proteção diferencial, sobrecorrente, tensão e monitoramento térmico; inclui gravação de distúrbios e registro de eventos |
Especificações Funcionais
| Parâmetro | Detalhes |
|---|---|
| Funções de Proteção | Proteção diferencial numérica (87), sobrecorrente (50/51), falta restrita à terra (87N), sobrecarga térmica (49) |
| Capacidades de Medição | Tensão, corrente, potência, frequência; suporta até 3 entradas de tensão trifásica e 6 entradas de corrente |
| Entradas/Saídas Binárias | 18 entradas binárias, 11 contatos de saída (configuráveis) |
| Interfaces de Comunicação | 2x portas Ethernet (IEC 61850, DNP3, Modbus TCP), 2x portas seriais (SPA, IEC 60870-5-103) |
| Fonte de Alimentação | Opções de 24-60 V DC ou 48-250 V DC / 100-240 V AC |
| Faixa de Temperatura de Operação | -25°C a +55°C |
| Dimensões | 177 mm x 177 mm x 144 mm (montagem em rack 4U 19") |
| Conformidade com Normas | IEC 60255, IEEE C37.91, CE, UL, CSA |
