Product Description

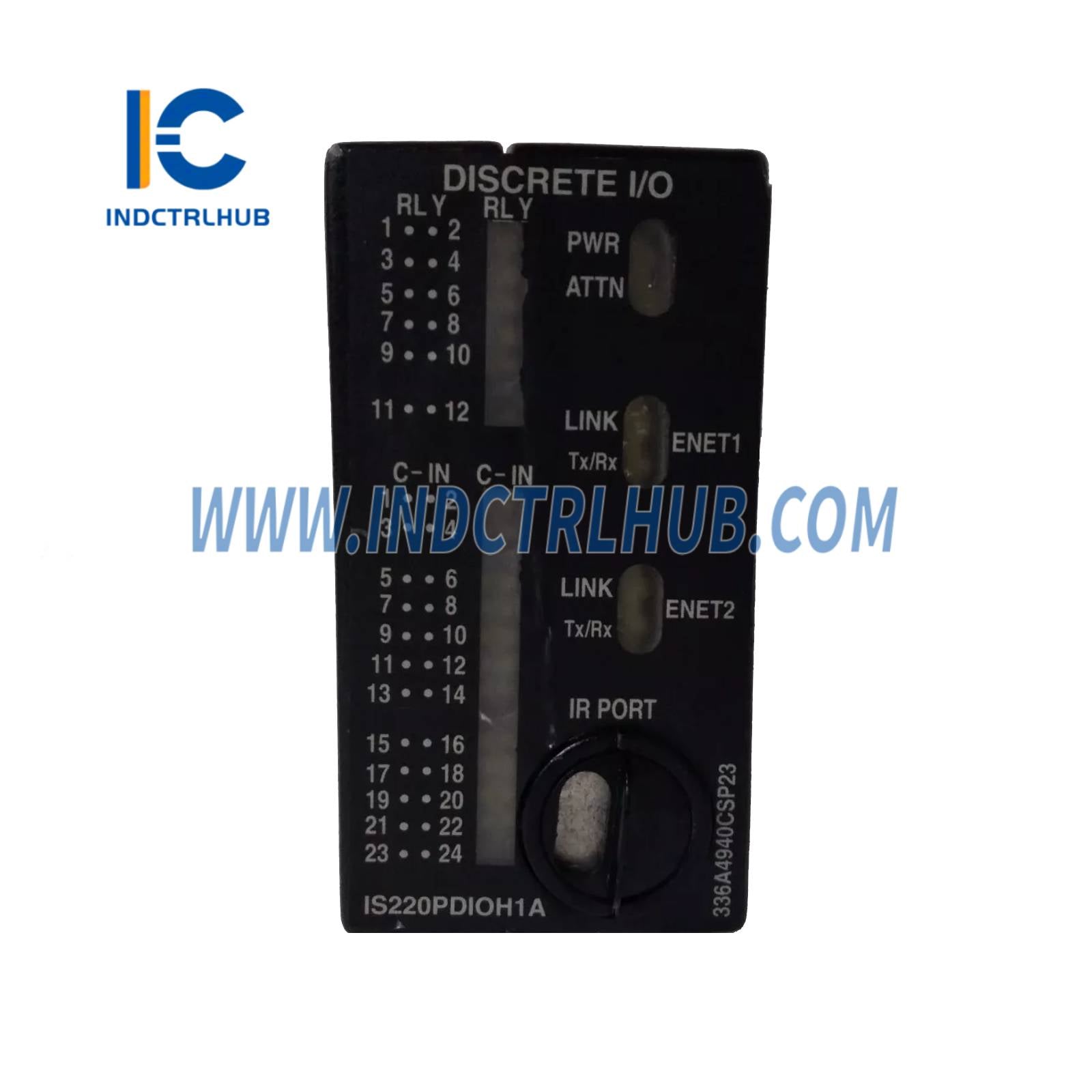

General Electric IS220PDIOH1A REV.E Mark VIe Discrete I/O Pack
- Fabricante: General Electric (agora sob GE Vernova)
- Série: Mark VIe Speedtronic
- Modelo/Número da Peça: IS220PDIOH1A REV.E
- Descrição: Pacote de Entrada/Saída Discreta para controle de turbinas em sistemas Mark VIe Speedtronic
Visão Geral
O General Electric IS220PDIOH1A REV.E é um Pacote de Entrada/Saída Discreta da série Mark VIe Speedtronic, fabricado pela GE e agora gerenciado pela GE Vernova. Projetado para automação industrial, ele processa sinais discretos de entrada e saída para controlar e monitorar sistemas de turbinas, incluindo turbinas a gás, vapor e eólicas. Suporta configurações simplex e Triple Modular Redundant (TMR) e é utilizado em geração de energia, petróleo e gás, e aplicações de energia renovável para garantir operação confiável e eficiente das turbinas.
Especificações Técnicas
| Especificação | Detalhes |
|---|---|
| Modelo | IS220PDIOH1A REV.E |
| Série | Mark VIe Speedtronic |
| Tipo | Pacote de Entrada/Saída Discreta (PDIO) |
| Função | Processa 24 entradas discretas e 12 saídas de relé para controle de turbinas |
| Entradas Discretas | 24 entradas de contato seco, isoladas opticamente |
| Tensão de Entrada | 24 VCC ou 125 VCC nominal |
| Saídas Discretas | 12 saídas de relé Form-C (6 por placa terminal em TMR) |
| Carga de Saída | Até 5 A por relé a 125 VCC ou 250 VAC |
| Placas Terminais Compatíveis | TBCIH1B/C, TBCIH2B/C, TDBTH1A/B, STCIH1A, STCIH2A |
| Conectores | Portas Ethernet RJ-45 duplas (IONet), conector multipino para placas terminais |
| Comunicação | Ethernet (IONet) com protocolos ControlST |
| Fonte de Alimentação | 28 VCC nominal (faixa 18–32 VCC), fornecida pelo sistema Mark VIe |
| Proteção de Sinal | Supressão de surtos, filtragem EMI, isolamento óptico para entradas |
| Componentes | Tecnologia de montagem em superfície, microprocessadores, circuitos integrados, resistores, capacitores |
| Consumo de Energia | Aprox. 1–2 A a 28 VCC (típico para pacotes I/O Mark VIe, não especificado publicamente) |
| Dimensões | Aprox. 8,3 cm x 16,5 cm x 5,6 cm (3,3 x 6,5 x 2,2 pol) |
| Revestimento | Revestimento conformal para proteção ambiental |
| Marcação da Placa | Logotipo GE, IS220PDIOH1A, REV.E, código 6BA01 |
| Temperatura de Operação | -30°C a +65°C (-22°F a +149°F) |
| Temperatura de Armazenamento | -40°C a +85°C (-40°F a +185°F) |
| Umidade Relativa | 5% a 95% (sem condensação) |
| Peso | Aprox. 0,45 kg (1,0 lbs) |
| Montagem | Conecta-se em placas terminais compatíveis (ex.: TBCIH1B/C, TDBTH1A/B) |
| Certificações | CE, UL, CSA, Classe I Div 2 |
| Compatibilidade | Sistema de Controle de Turbinas Mark VIe/Mark VIeS, software ToolboxST |
| Manual | GEH-6721L |
