Product Description

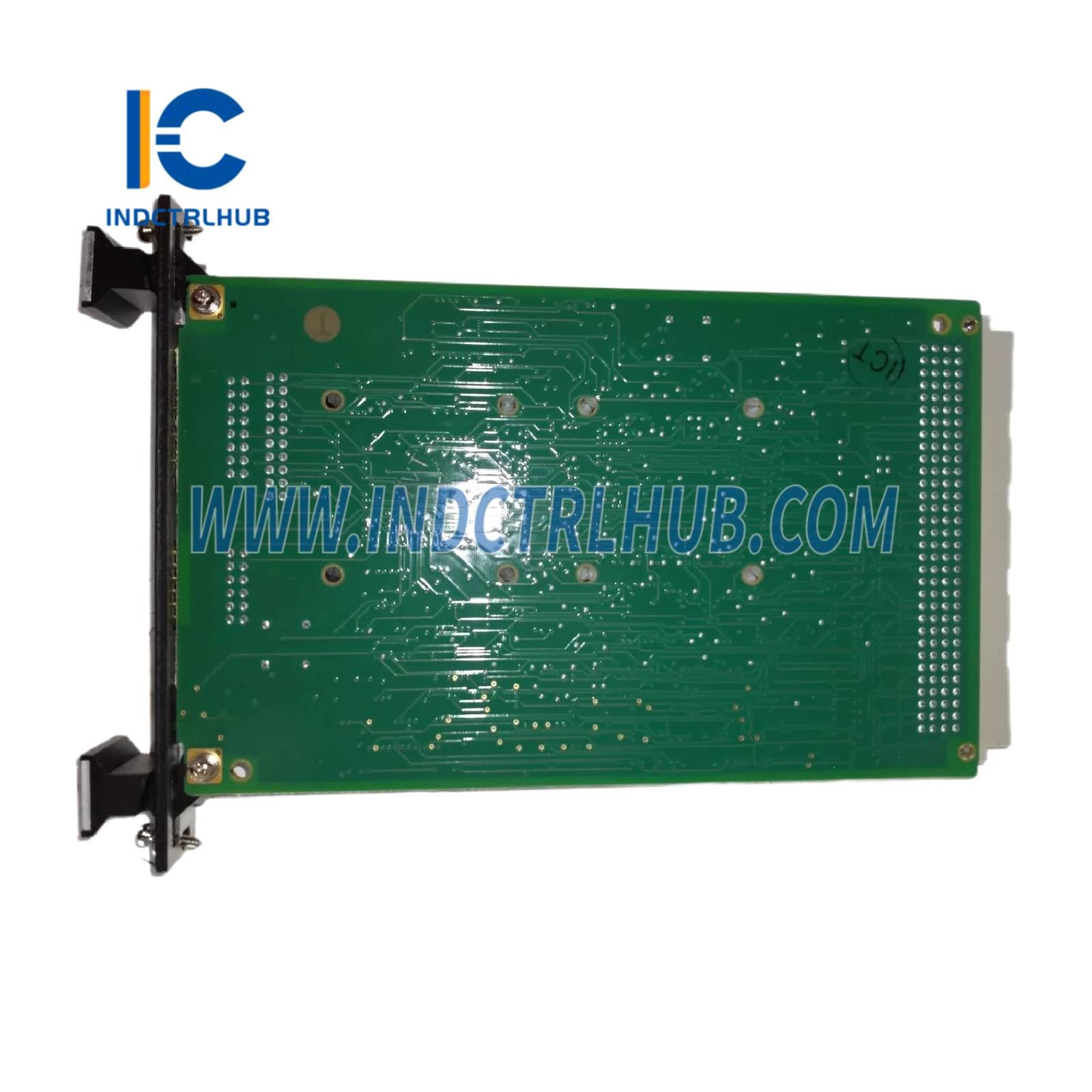

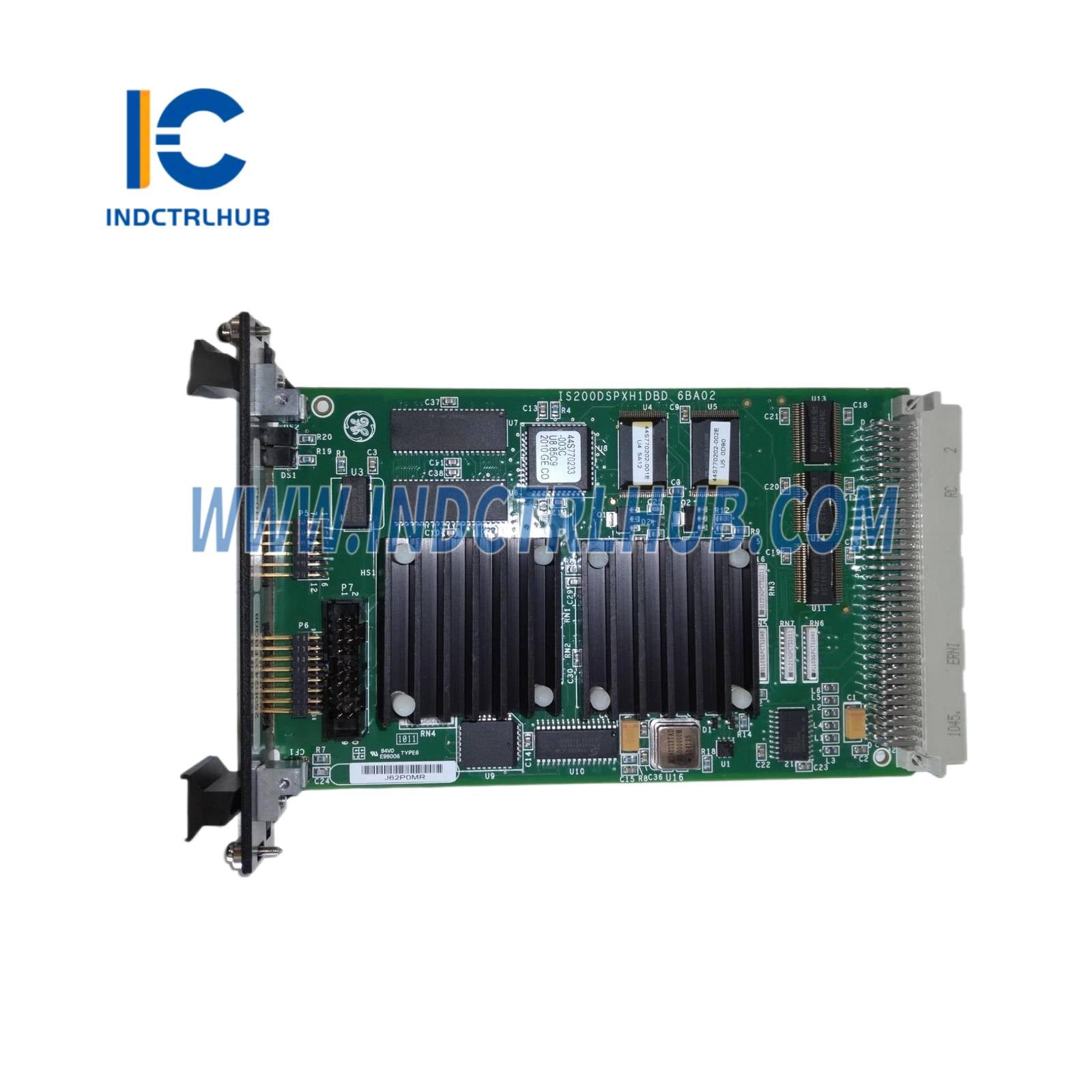

Placa de Processador de Sinal Digital General Electric IS200DSPXH1DBD
Visão Geral do Produto
- Descrição: A placa controladora de processador de sinal digital (DSP) General Electric IS200DSPXH1DBD (6BA02) foi projetada para uso nos sistemas de controle de turbinas Mark VI e Mark VIe da GE.
Especificações Técnicas
| Especificação | Detalhes |
|---|---|
| Fabricante | General Electric |
| Séries | Mark VI / Mark VIe |
| Modelo/Número da Peça | IS200DSPXH1DBD (6BA02) |
| Tipo de Modelo | Placa de Controle de Processador Digital de Sinal (DSP) |
| Função | Realiza processamento de sinal em alta velocidade para controle de turbina e gerador |
| Tela | Indicadores LED (status, energia, falha) |
| Entradas | Sinais digitais e analógicos de componentes do sistema Mark VI/VIe |
| Saídas | Sinais de controle processados para componentes do sistema Mark VI/VIe |
| Interfaces de Comunicação | Backplane do sistema Mark VI/VIe, barramento VME |
| Condicionamento de Sinal | Processamento digital de sinal interno e isolamento |
| Precisão | Não especificado (depende da aplicação, tipicamente alta precisão) |
| Redundância | Suporta redundância em configurações Mark VI/VIe |
| Diagnósticos | Indicadores de status LED, relatório de falhas para o sistema de controle |
| Compatibilidade | Sistemas de controle de turbina GE Mark VI e Mark VIe |
| Processador | DSP de alto desempenho (modelo específico não divulgado publicamente) |
| Memória | Flash e RAM a bordo (capacidade específica não divulgada publicamente) |
| Fonte de Alimentação | 5 VCC, 24 VCC (do backplane Mark VI/VIe) |
| Consumo de Energia | 6 W máx. (típico) |
| Especificações Ambientais | Temperatura de operação: -30°C a +65°C Temperatura de Armazenamento: -40°C a +85°C Umidade Relativa: 5% a 95% sem condensação |
| Invólucro | IP20 (aberto, montado no gabinete de controle) |
| Dimensões | Aprox. 233 mm (A) x 160 mm (L) x 40 mm (P) |
| Peso | 0,6 kg (aprox.) |
| Montagem | Conecta-se ao rack VME Mark VI/VIe |
| Certificações | CE, UL, cULus, RoHS |
