| Especificação |
Detalhes |
| Modelo |

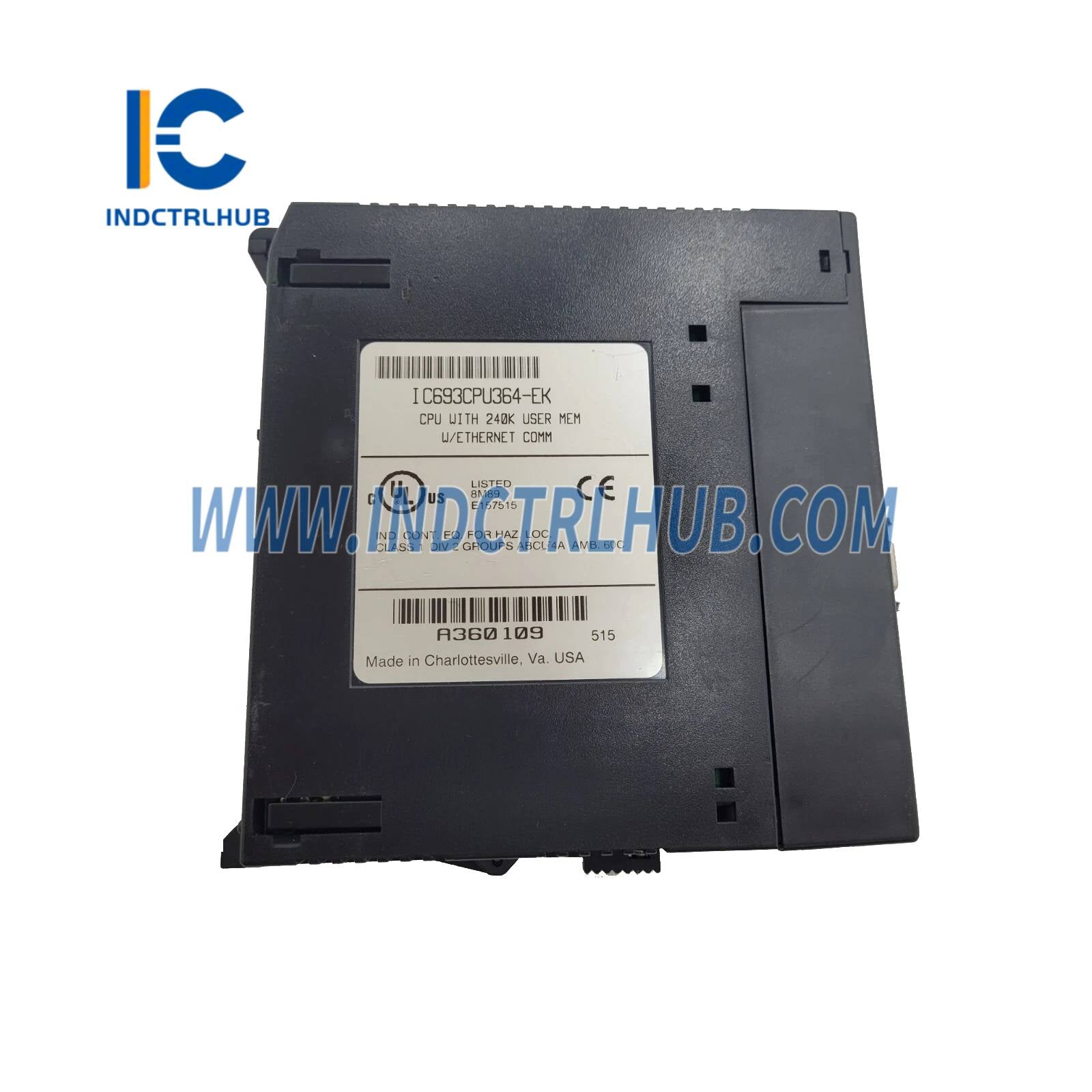

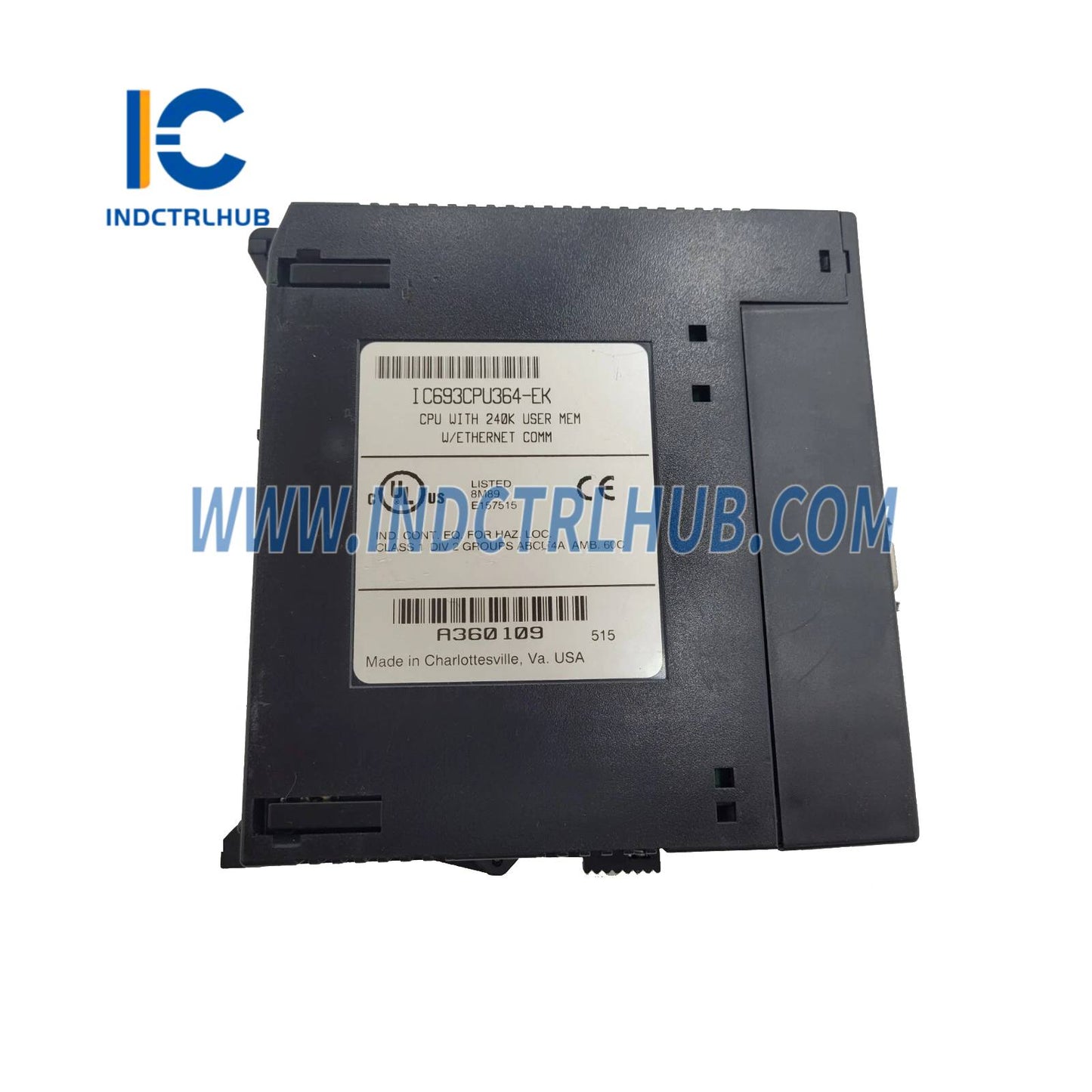

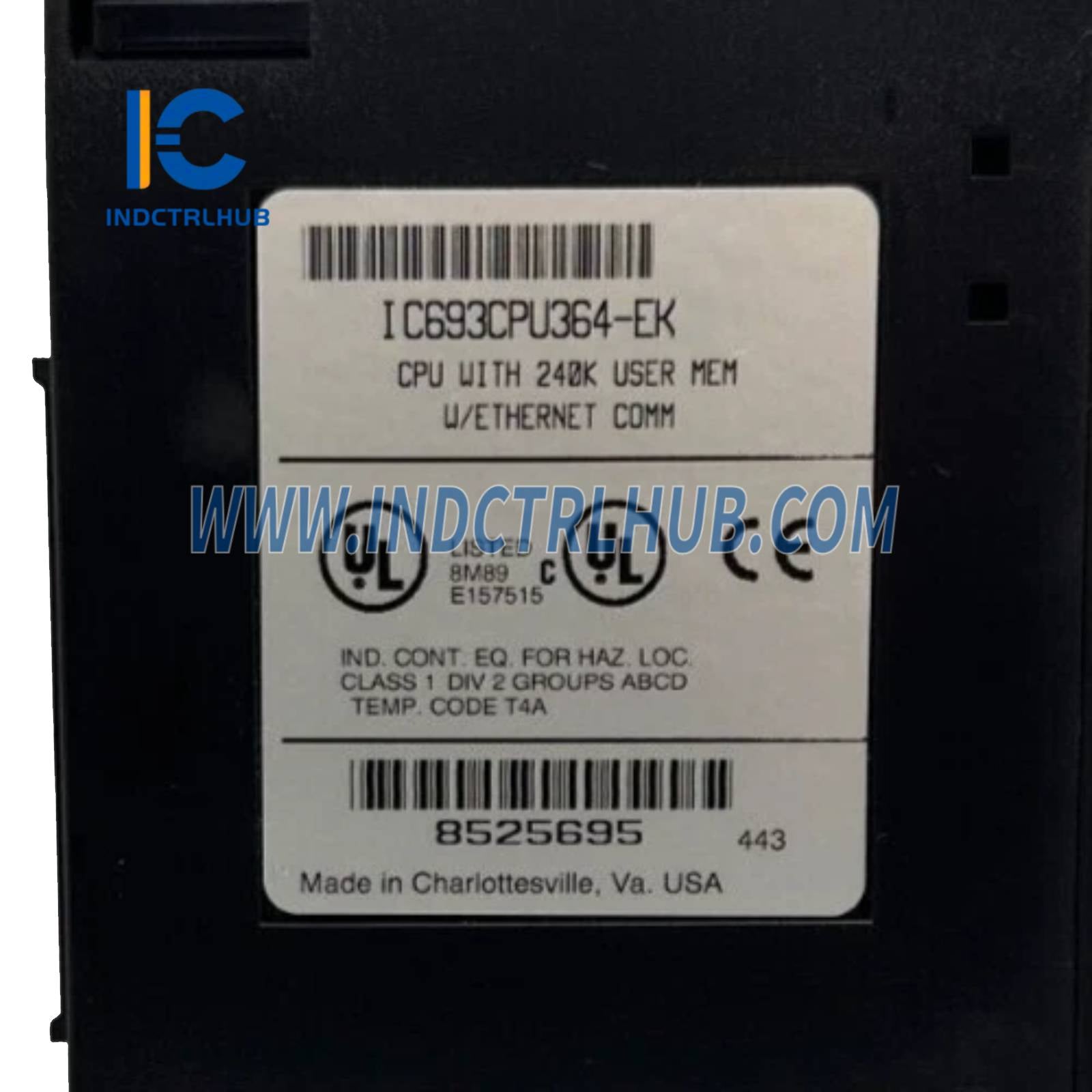

IC693CPU364-EK |
| Séries |
Série 90-30 |
| Tipo |
Módulo CPU com Ethernet embutida |
| Processador |
80386EX, 25 MHz |
| Memória do Usuário |
240 KB total (configurável para programa e dados) |
| Velocidade de Execução Boolean |
0,22 ms/K |
| Capacidade de E/S |
2048 entradas discretas (%I), 2048 saídas discretas (%Q), 4096 entradas analógicas (%AI), 512 saídas analógicas (%AQ) |
| Portas de Comunicação |

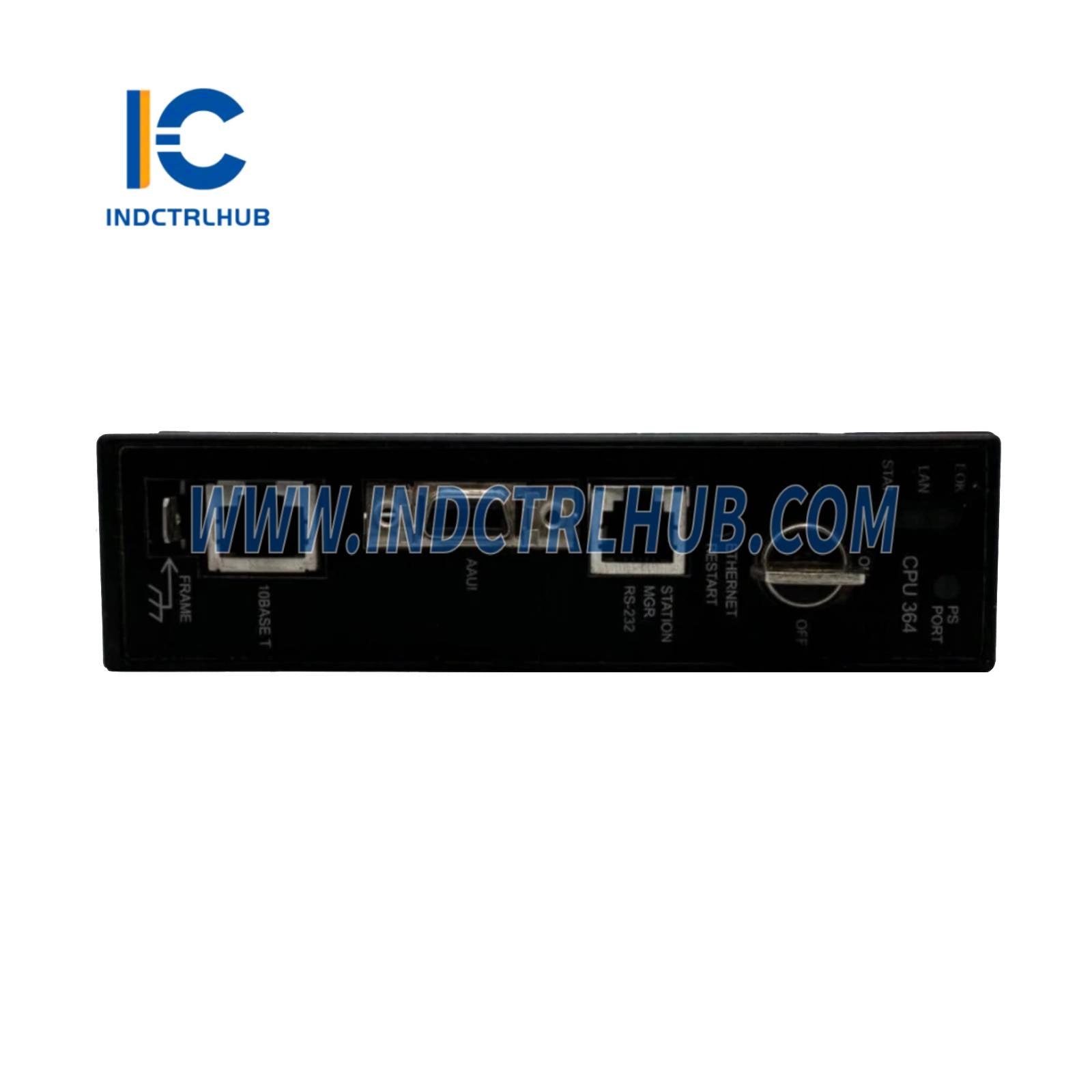

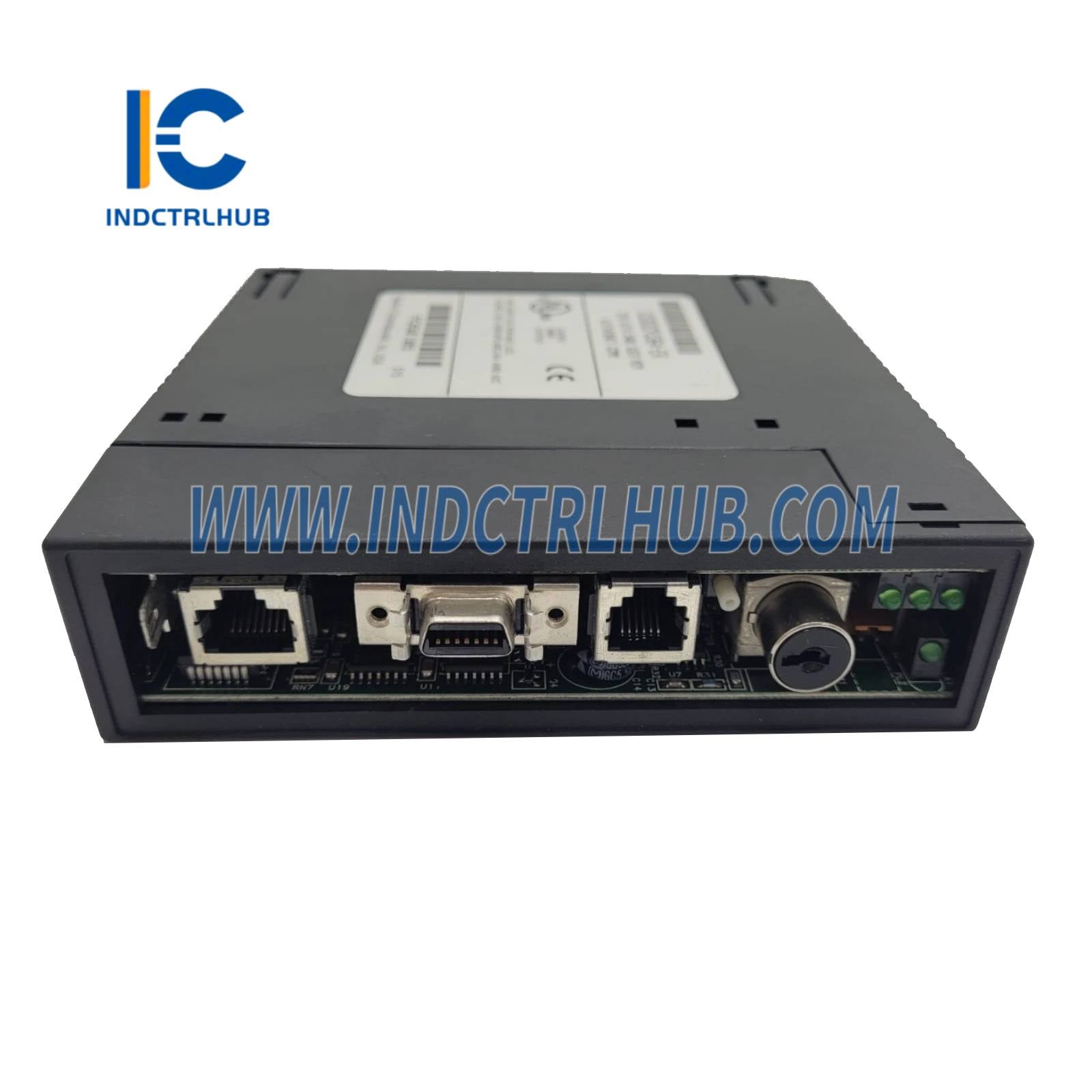

1 Ethernet (10BaseT RJ-45, AAUI), 1 serial (RS-485, SNP/SNPX via porta de alimentação) |
| Protocolos Suportados |
Ethernet: SRTP, SNP/SNPX; Serial: SNP, SNPX, Modbus RTU |
| Recursos Ethernet |
Controlador Ethernet embutido, suporta até 16 conexões SRTP |
| Consumo de Energia |
1,4 A a 5 VDC da backplane |
| Armazenamento de Programa |
Memória flash (não volátil, não requer bateria para retenção do programa) |
| Bateria de Reserva |
IC693ACC301 (para dados de RAM, clock; vida típica 1,2–5 anos) |
| Indicadores LED |
PWR, OK, RUN, BATT, E_OK (Ethernet OK), E_STAT (status da Ethernet), E_P1 (atividade da porta Ethernet) |
| Temperatura de Operação |
0°C a +60°C (32°F a +140°F) |
| Temperatura de Armazenamento |
-40°C a +85°C (-40°F a +185°F) |
| Umidade Relativa |
5% a 95% (sem condensação) |
| Peso |
0.5 kg (1.1 lbs) |
| Dimensões |
12,4 x 12,2 x 5,3 cm (4,9 x 4,8 x 2,1 pol) |
| Montagem |
Conecta-se ao slot da CPU da base Series 90-30 (5 ou 10 slots) |
| Certificações |
CE, UL, Classe I Div 2 |
| Compatibilidade |
Módulos I/O Series 90-30, Logicmaster, Proficy Machine Edition |
