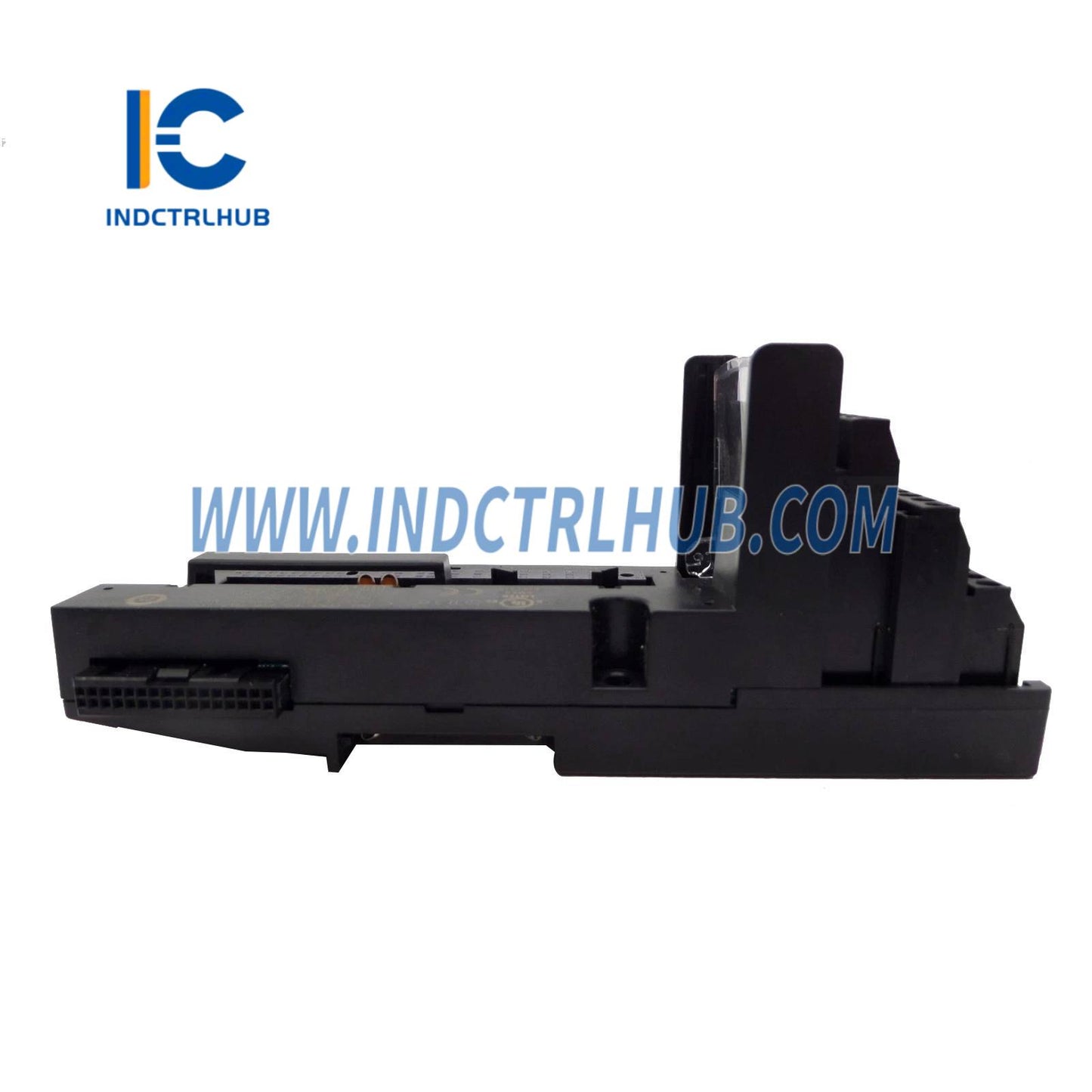

GE IC200CHS022L Suporte Compacto de E/S VersaMax
GE IC200CHS022L Suporte Compacto de E/S VersaMax
Manufacturer: General Electric
Product No.: IC200CHS022L
Condition:1000 em estoque
Product Type: VersaMax Compact I/O Carrier
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Suporte 24/7
- Devoluções em 30 dias
- Envio Rápido
Detalhes do Produto
| Parâmetro | Detalhes |
|---|---|
| Fabricante | General Electric |
| Número do Modelo/Peça | IC200CHS022L |
| Descrição | Porta I/O Compacta VersaMax com Terminal de Mola de 36 Pontos (Temperatura Estendida, Revisão L) |
Visão Geral do Produto
| Parâmetro | Detalhes |
|---|---|
| Número da peça | IC200CHS022L |
| Nome do Produto | IC200CHS022 Porta I/O Compacta de Alta Densidade VersaMax |
| Aplicação | Montagem ultracompacta e de alta confiabilidade para módulos I/O VersaMax de 36 pontos (ex.: IC200MDL740/750/930) em ambientes severos, gabinetes remotos, máquinas móveis e zonas de temperatura extrema |
| Compatibilidade | - Módulos I/O de 36 pontos (32 I/O + 4 comuns) - Montagem direta do módulo (sem cabo) - Montagem em trilho DIN ou painel |
| Função | Fornece fiação de campo direta com mola de pressão, conexões sem ferramentas, hot swap, operação em temperatura estendida e resistência aprimorada a vibração/choque; Revisão L inclui revestimento conformal, operação de -40°C a +85°C e conformidade com IEC 61850 |
Especificações Funcionais
| Parâmetro | Detalhes |
|---|---|
| Tipo de Montagem | Trilho DIN de 35 mm (EN 50022) ou montagem em painel (parafusos M4) |
| Interface do Módulo | Conector D-sub fêmea de alta densidade de 50 pinos (superior) _ conexão direta para módulo I/O de 36 pontos |
| Blocos de Terminais | 36 terminais de mola (18 por lado, estilo caixa, integrados) |
| Tamanho do Fio do Terminal | 14_26 AWG (0,14_1,5 mm²) sólido/encordoado |
| Atuação do Terminal | Gaiola de mola push-in; inserção sem ferramenta, liberação com lâmina chata |
| Alimentação de campo | 3 comuns isolados: +24 V DC, 0 V, FG (terra de quadro) |
| Mapeamento de Sinal | Direto 1:1 dos pinos do módulo I/O para terminais de campo |
| Chaveamento do Módulo | Chave mecânica evita inserção incorreta |
| Fixação do módulo | Duas parafusos de polegar presos (sem ferramenta) |
| Rotulagem | Gravação a laser + resistente a UV, comuns codificados por cores, tag NFC + código QR para diagrama de fiação digital |
| Indicadores LED | Nenhum (status via módulo I/O) |
| Configuração | Plug-and-play; auto-detectado pela CPU/NIU VersaMax |
| Hot Swap | Sim _ substituição de módulo energizado sob tensão |
| Revestimento Conformal | Sim _ revestimento acrílico para proteção contra umidade/poeira |
Especificações Elétricas
| Parâmetro | Detalhes |
|---|---|
| Energia do Backplane | Nenhum _ suporte independente |
| Tensão de alimentação do campo | 18_30 V CC (nominal 24 V) |
| Corrente de alimentação do campo | Até 10 A total (fusível externo) |
| Isolamento | 1500 V RMS campo-para-lógica (via módulo I/O) |
| Aterramento | Terminal FG com contato de trilho DIN de baixa impedância |
Especificações Mecânicas
| Parâmetro | Detalhes |
|---|---|
| Dimensões (A x L x P) | 120 mm _ 70 mm _ 55 mm (4.72" _ 2.76" _ 2.17") |
| Peso | 0,32 lb (0,145 kg) |
| Material da Carcaça | Policarbonato reforçado com vidro (UL94-V0), revestido conformal |
| Cor | Cinza industrial (RAL 7016) |
| Capa do terminal | Trava rápida, transparente, IP2X proteção contra dedos, com etiqueta habilitada para NFC |
| Trava para trilho DIN | Presilha de mola em aço inoxidável com trava de vibração |
Especificações Ambientais
| Parâmetro | Detalhes |
|---|---|
| Faixa de Temperatura de Operação | -40°C a +85°C (estendido) |
| Faixa de Temperatura para Armazenamento | -40°C a +90°C |
| Umidade | 5% a 95% sem condensação (com revestimento conformal) |
| Vibração | IEC 60068-2-6 (15g, 10_500 Hz) |
| Choque | IEC 60068-2-27 (100g, 11 ms) |
| Classificação do invólucro | IP20 |
| Altitude | Até 4000 m |
Melhorias da Revisão L
| Aprimoramento | Detalhes |
|---|---|
| Temperatura Estendida | -40°C a +85°C (especificação completa) |
| Revestimento Conformal | Proteção contra condensação, poeira e produtos químicos |
| NFC + Código QR | Toque no telefone para diagrama de fiação digital instantâneo |
| Trava contra vibração | Trava secundária para trilho DIN |
| Conformidade com IEC 61850 | Adequado para automação de subestações |
| Parafusos de polegar | Fixação do módulo sem ferramentas |
