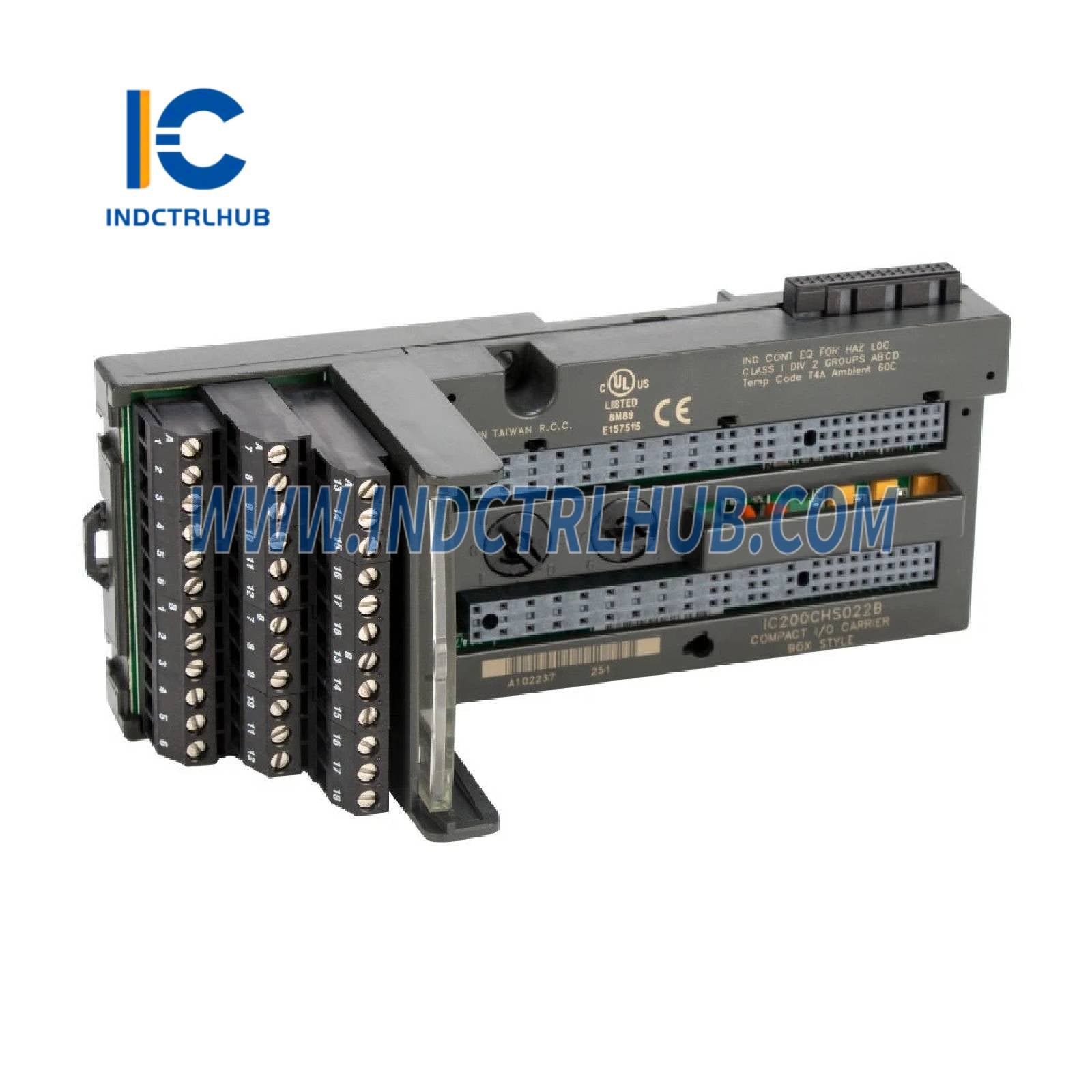

GE IC200CHS022B Suporte Compacto de E/S VersaMax
GE IC200CHS022B Suporte Compacto de E/S VersaMax
Manufacturer: General Electric
Product No.: IC200CHS022B
Condition:1000 em estoque
Product Type: VersaMax Compact I/O Carrier
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Suporte 24/7
- Devoluções em 30 dias
- Envio Rápido
Detalhes do Produto
| Parâmetro | Detalhes |
|---|---|
| Fabricante | General Electric |
| Número do Modelo/Peça | IC200CHS022B |
| Descrição | Suporte Compacto de E/S VersaMax com Terminal de Mola de 36 Pontos (Revisão B) |
Visão Geral do Produto
| Parâmetro | Detalhes |
|---|---|
| Número da peça | IC200CHS022B |
| Nome do Produto | Suporte Compacto de E/S VersaMax IC200CHS022 |
| Aplicação | Montagem compacta e de alta densidade para módulos E/S VersaMax de 36 pontos (ex.: IC200MDL740/750/930); ideal para painéis com espaço limitado, fabricantes de máquinas e E/S distribuída |
| Compatibilidade | - Módulos E/S de 36 pontos (32 E/S + 4 comuns) - Montagem direta em trilho DIN ou painel - Sem backplane _ suporte independente |
| Função | Fornece fiação direta de campo via 36 terminais de mola; não requer cabo intermediário; suporta inserção a quente, fiação resistente a vibração e conexões sem ferramenta |
Especificações Funcionais
| Parâmetro | Detalhes |
|---|---|
| Tipo de Montagem | Trilho DIN de 35 mm (EN 50022) ou montagem em painel (parafusos M4) |
| Interface do Módulo | D-sub fêmea de alta densidade de 50 pinos (superior) _ conecta diretamente com módulo E/S de 36 pontos |
| Blocos de Terminais | 36 terminais de mola (18 por lado, estilo caixa, integrados) |
| Tamanho do Fio do Terminal | 14_26 AWG (0,14_1,5 mm²) sólido/encordoado |
| Atuação do Terminal | Gaiola de mola push-in; inserção sem ferramenta, liberação com lâmina chata |
| Alimentação de Campo | 3 comuns isolados: +24 V DC, 0 V, FG (terra de quadro) |
| Mapeamento de Sinal | Conexão direta 1:1 dos pinos do módulo E/S para os terminais de campo |
| Chaveamento do Módulo | Chave mecânica evita inserção incorreta do módulo |
| Fixação do Módulo | Duas parafusos fixos (superior) |
| Rotulagem | Números de terminais gravados a laser (1_36), comuns codificados por cores, Código QR para diagrama de fiação |
| Indicadores LED | Nenhum |
| Configuração | Plug-and-play; detectado automaticamente pela CPU/NIU VersaMax |
| Hot Swap | Sim _ suporta remoção/inserção de módulo a quente |
Especificações Elétricas
| Parâmetro | Detalhes |
|---|---|
| Energia do Backplane | Nenhum _ autônomo (alimentação via módulo I/O) |
| Tensão de Alimentação de Campo | 18_30 V CC (nominal 24 V) |
| Corrente de Alimentação de Campo | Até 8 A total (fusível externo) |
| Isolamento | 1500 V RMS campo-para-lógica (via módulo I/O) |
| Aterramento | Terminal FG conecta-se ao trilho DIN |
Especificações Mecânicas
| Parâmetro | Detalhes |
|---|---|
| Dimensões (A x L x P) | 120 mm _ 70 mm _ 55 mm (4,72" _ 2,76" _ 2,17") _ compacto |
| Peso | 0,31 lb (0,14 kg) |
| Material da Carcaça | Policarbonato de alto impacto (UL94-V0) |
| Cor | Cinza claro (RAL 7035) |
| Capa do terminal | Dobradiça transparente com fecho de encaixe e bolso para etiqueta |
| Trava para trilho DIN | Clipe com mola e aba de liberação |
Especificações Ambientais
| Parâmetro | Detalhes |
|---|---|
| Faixa de Temperatura de Operação | -40°C a +70°C |
| Faixa de Temperatura para Armazenamento | -40°C a +85°C |
| Umidade | 5% a 95% sem condensação |
| Vibração | IEC 60068-2-6 (10g, 10_500 Hz) |
| Choque | IEC 60068-2-27 (50g, 11 ms) |
| Classificação do invólucro | IP20 |
Aprimoramentos da Revisão B
| Aprimoramento | Detalhes |
|---|---|
| Design compacto | 20% menor área ocupada vs. IC200CHS002 |
| Terminais integrados | Sem cabo intermediário _ fiação direta |
| Grampos de mola aprimorados | Força de retenção de 18 N |
| Código QR | Acesso ao diagrama de fiação móvel |
| EMC | Imunidade aprimorada (Nível 4) |
