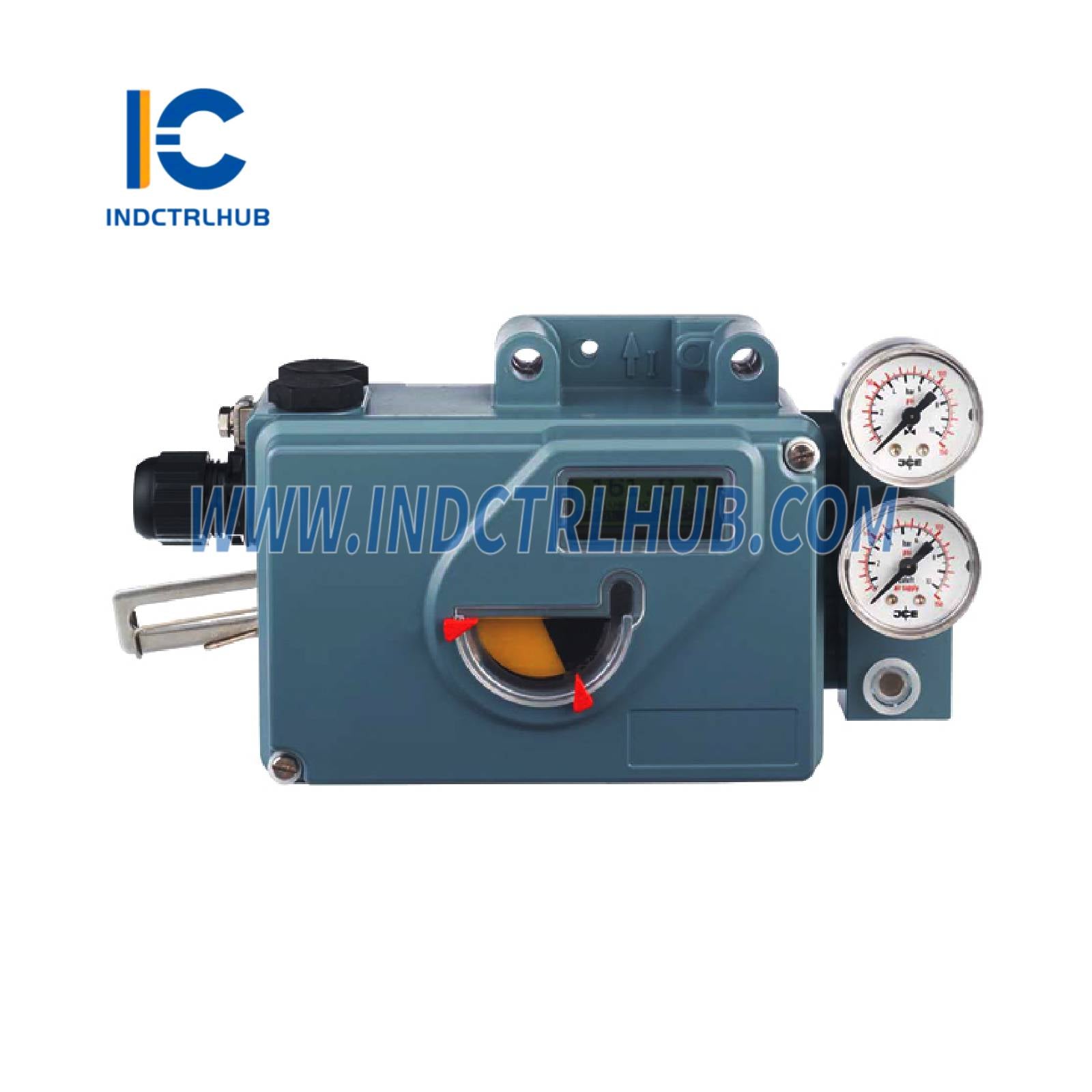

Foxboro SRD991-CHFS7FAANY-CSV14 Posicionador Inteligente de Válvula
Visão Geral do Produto
- O Foxboro SRD991-CHFS7FAANY-CSV14 é um Posicionador Inteligente de Válvula da Série Invensys I/A (agora parte do portfólio EcoStruxure Foxboro da Schneider Electric). Este dispositivo é projetado para controlar com precisão a posição dos atuadores pneumáticos de válvulas em aplicações de controle de processos industriais, garantindo posicionamento exato da válvula para controle de fluxo, pressão ou nível. É amplamente utilizado em indústrias como petróleo e gás, processamento químico e geração de energia, oferecendo diagnósticos avançados, comunicação digital e desempenho robusto em ambientes severos.
Especificações Técnicas
- O SRD991-CHFS7FAANY-CSV14 possui as seguintes especificações
| Especificação | Detalhes |
|---|---|
| Modelo/Número da Peça | SRD991-CHFS7FAANY-CSV14 |
| Fabricante | Foxboro (Invensys, agora Schneider Electric) |
| Descrição | Posicionador Inteligente de Válvula |
| Série | Série Invensys I/A (Plataforma SRD991) |
| Função | Controla atuadores pneumáticos de válvula com posicionamento preciso e comunicação digital |
| Sinal de Entrada | 4–20 mA (analógico), HART, FOUNDATION Fieldbus ou PROFIBUS PA (dependente da configuração) |
| Protocolo de Comunicação | HART (baseado na designação CHFS7) |
| Tipo de Atuador | Atuadores pneumáticos de ação simples ou dupla |
| Pressão de Alimentação | 1,4–7 bar (20–100 psi) |
| Consumo de Ar | <0,03 kg/h (estado estacionário, típico) |
| Faixa de Curso | 8–260 mm (linear), 0–90° (rotativo, dependente da configuração) |
| Precisão | ±0,5% da escala total |
| Diagnósticos | Diagnósticos avançados para saúde da válvula, desempenho do posicionador e condições do processo |
| Display | LCD com interface de botão de pressão |
| Classificação do Invólucro | IP66, NEMA 4X (adequado para ambientes severos) |
| Certificações para Áreas Perigosas | ATEX, IECEx, FM, CSA (intrinsecamente seguro ou à prova de explosão, dependente da configuração) |
| Material | Carcaça de alumínio com revestimento resistente à corrosão |
| Fonte de Alimentação | Alimentado pelo loop (4–20 mA, sem necessidade de energia externa) |
| Especificações Ambientais | Temperatura de Operação: -40°C a +85°C Temperatura de Armazenamento: -40°C a +90°C Umidade Relativa: 0% a 100% (condensante) |
| Dimensões | Aprox. 200 mm (A) x 120 mm (L) x 100 mm (P) |
| Peso | Aprox. 2–3 kg |
| Montagem | Montagem direta no atuador ou montagem remota (compatível com NAMUR/IEC 60534-6-1) |
| Certificações | CE, capaz de SIL 2/3, conforme IEC 61508 |
