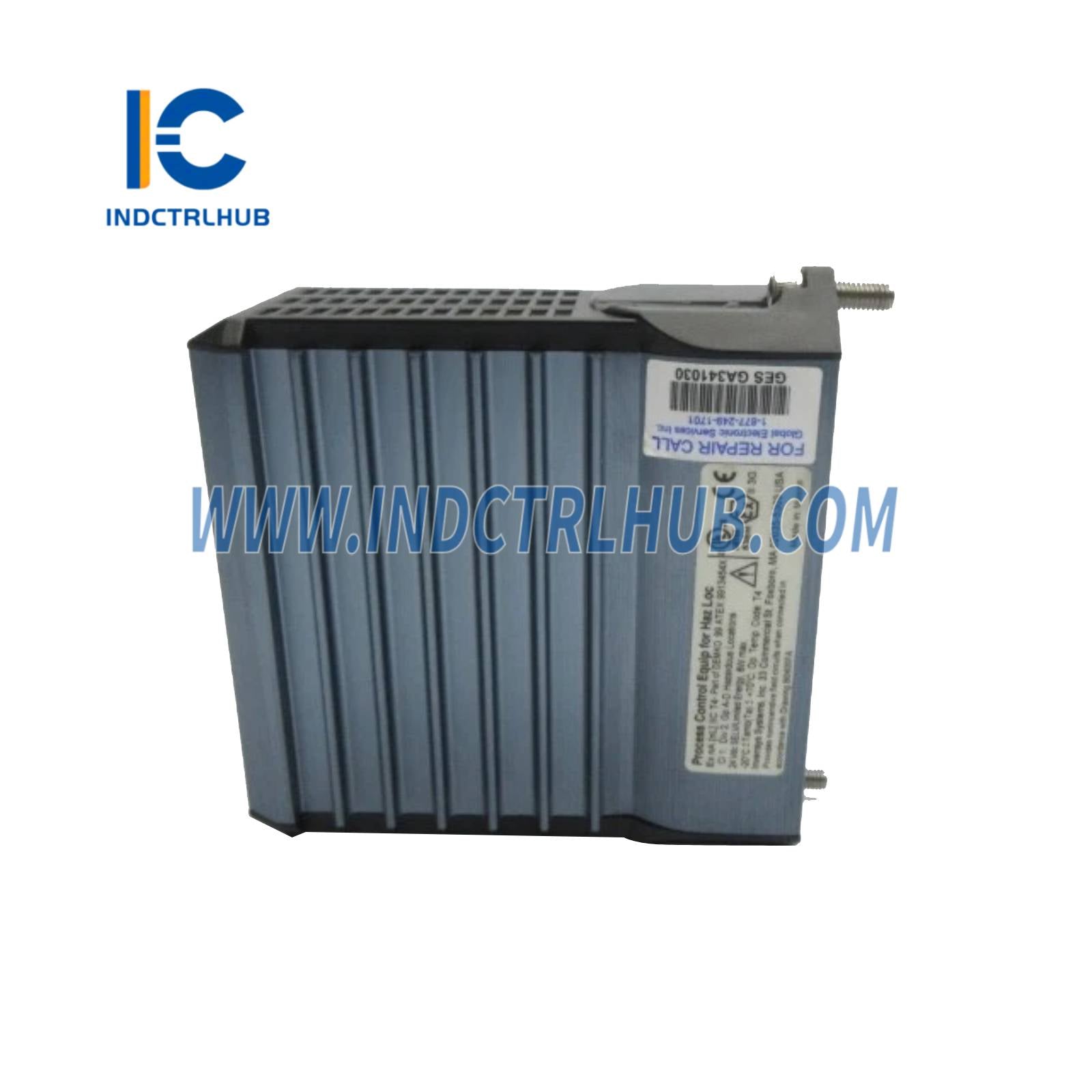

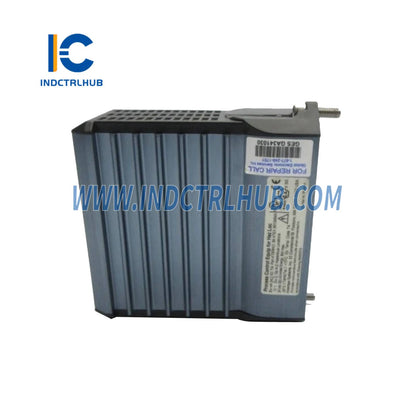

Parâmetros do Produto para RH922VU (Módulo de Saída de Comunicação HART FBM215)
📘 Visão Geral do Produto

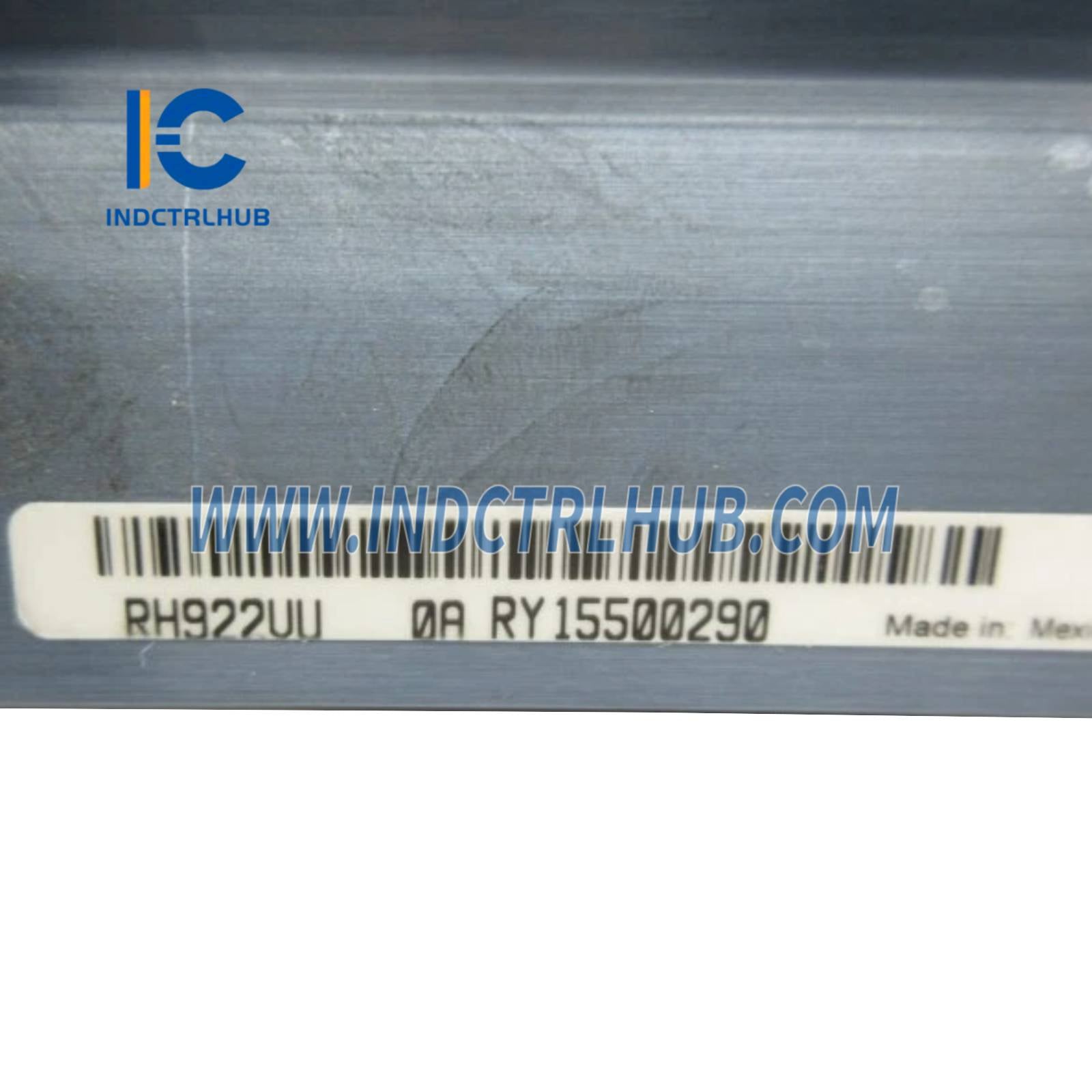

| Campo | Detalhes |
|---|---|
| Fabricante | Schneider Electric (Foxboro) |
| Número da Peça | RH922VU (substitui P0922VU) |
| Tipo de Produto | Módulo de Saída de Comunicação HART FBM215 |
| Função | Oito saídas isoladas por canal para sinais analógicos de 4 a 20 mA com sinais digitais FSK HART opcionais; funciona como host de dispositivo de campo HART |
| Compatibilidade do Sistema | Sistema de Automação de Processos Foxboro Evo |
| Documento PSS Associado | PSS 31H-2S215 (Módulo de Saída de Comunicação HART FBM215) |
⚙️ Especificações Funcionais
| Recurso | Especificação |
|---|---|
| Canais de Saída | 8 canais de saída isolados |
| Tipos de Saída | - Sinal analógico padrão de 4 a 20 mA - Sinal digital HART Frequency Shift Keying (FSK) sobreposto ao sinal analógico de 4 a 20 mA |
| Versões HART Suportadas | Compatível com as especificações das versões HART 5, 6 ou 7 |
| Comunicação HART | - Ponto a ponto, mestre/escravo, assíncrono, half-duplex a 1200 baud - 2 mensagens por segundo por canal - Suporta comandos universais, práticas comuns e específicos de dispositivos HART (sem modo burst) - Implementado via Configurador de Dispositivo de Campo Inteligente (IFDC, consulte PSS 21S-8A3 B3) |
| Verificação de Erros | Paridade em cada byte, um byte de verificação CRC por mensagem |
| Período mais Rápido do Bloco ECB | 100 ms (consulte as Diretrizes de Dimensionamento do Processador de Controle para carga ideal) |
| Distância Máxima | Até 3030 m (10.000 pés) conforme especificação da camada física HART FSK HCF_SPEC-54, Revisão 8.1 (reduzida com barreiras de segurança intrínseca) |
| Precisão Analógica | ±0,05% do intervalo (4 a 20 mA, inclui linearidade) |
| Carga de Saída | Máximo de 750 Ω |
| Taxa Máxima de Variação | 20 mA em 60 milissegundos |
| Resolução | 13 bits |
| Fonte de Alimentação do Loop | - Fonte isolada por canal, corrente limitada, tensão regulada - Operação normal: corrente constante em carga de 0 a 750 Ω - Limitada a ~25 mA; até 100 mA se o FET de saída entrar em curto |
| Isolamento | - Isolamento galvânico (óptico e por transformador) entre canais, e entre terra e lógica do módulo - Suporta 600 V AC por um minuto entre canais e terra (não para conexão permanente a tais tensões) |
| Comunicação | Comunica-se com o Módulo de Comunicação Fieldbus (FCM) ou Processador de Controle de Campo (FCP) via Fieldbus de módulo redundante de 2 Mbps |
| Calibração | Não requer calibração para o módulo ou conjunto de terminação |
🔋 Requisitos de Energia
| Recurso | Especificação |
|---|---|
| Faixa de Tensão de Entrada | 24 V DC ±5% (redundante) |
| Consumo de Energia | 7 W (máximo) |
| Dissipação de Calor | 5 W (máximo) |
📏 Especificações Físicas

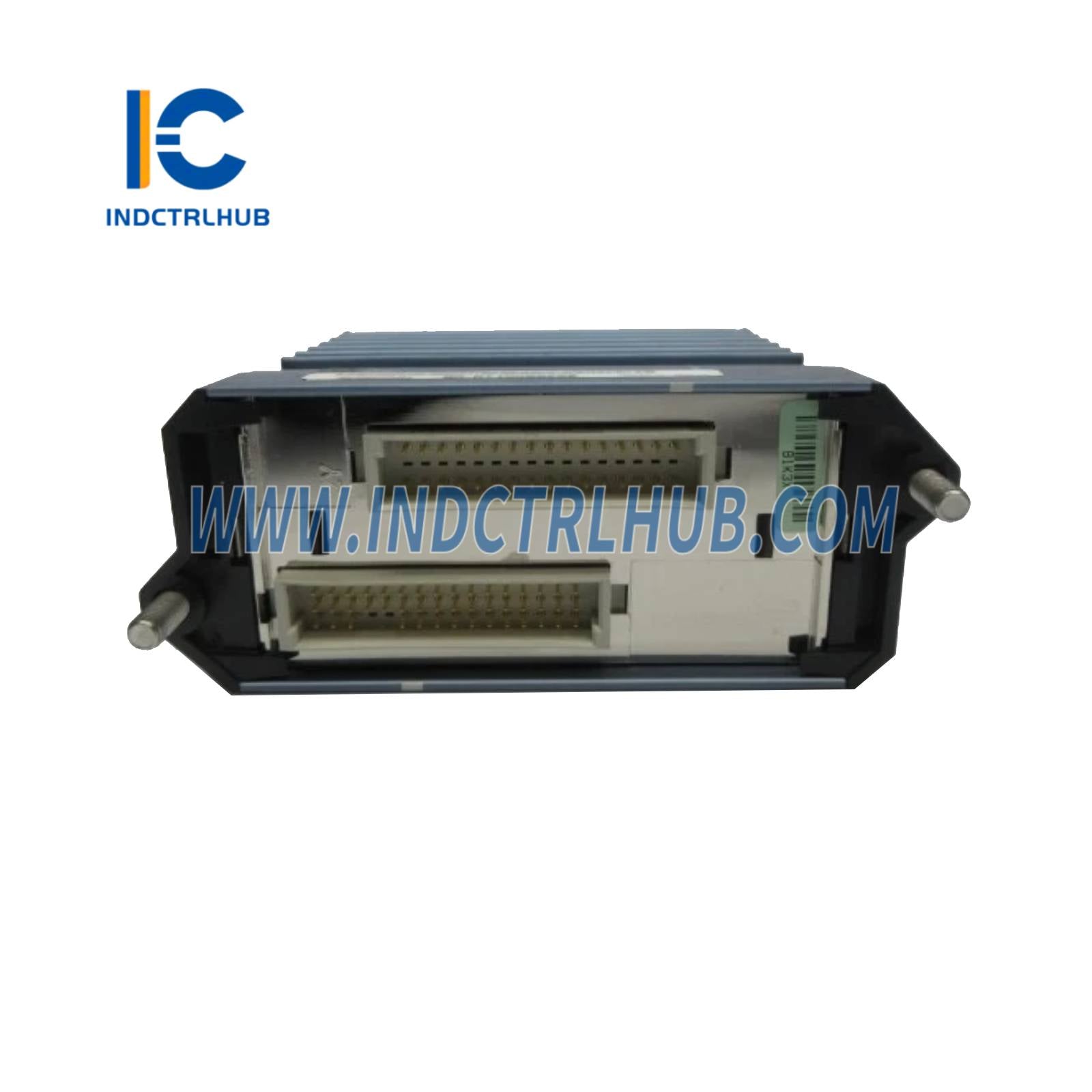

| Recurso | Especificação |
|---|---|
| Montagem | - Módulo: Monta em base modular (trilho DIN horizontal/vertical ou rack de 19 polegadas com kit de montagem; também compatível com estrutura de montagem de conversão Série 100, consulte PSS 31H-2W8) - Conjunto de Terminação: Monta em trilho DIN (suporta estilos de 32 mm e 35 mm) |
| Peso | - Módulo: aproximadamente 284 g (10 oz) - Conjunto de Terminação (Compressão): aproximadamente 181 g (0,40 lb) |
| Dimensões (Módulo) | - Altura: 102 mm (4 pol), 114 mm (4,5 pol) incluindo abas de montagem - Largura: 45 mm (1,75 pol) - Profundidade: 104 mm (4,11 pol) |
| Dimensões (TA) | - TA de Compressão (RH926SP): Largura 125 mm (4,92 pol), Altura 76 mm (2,99 pol) acima do trilho DIN (veja página 10) |
| Construção | - Módulo: Exterior robusto em alumínio extrudado - TA: Poliamida (PA), tipo compressão |

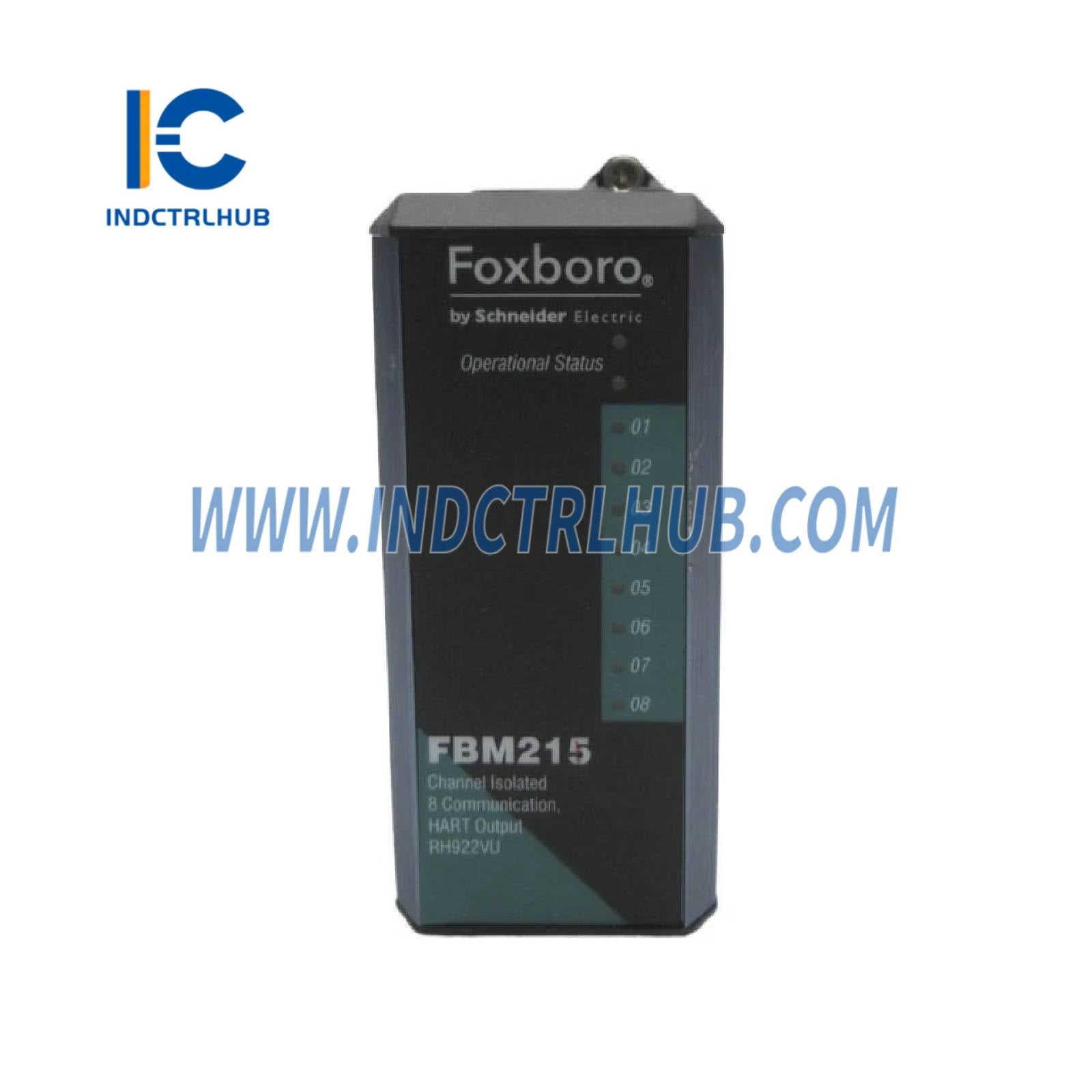

| Indicadores Visuais | LEDs na frente do módulo indicam status operacional e atividade de comunicação do canal |
| Remoção/Substituição | Pode ser removido/substituído sem desconectar a fiação de terminação do dispositivo de campo, alimentação ou cabos de comunicação |
| Conexões de Terminação de Campo | - Compressão: 0,2 a 4 mm² (24 a 12 AWG) sólido, 0,2 a 2,5 mm² trançado, 0,2 a 2,5 mm² com terminais |
🌡️ Especificações Ambientais
| Parâmetro | Operação | Armazenamento |
|---|---|---|
| Temperatura | -20 a +70°C (-4 a +158°F) (Módulo e TA PA) | -40 a +70°C (-40 a +158°F) |
| Umidade Relativa | 5 a 95% (sem condensação) | 5 a 95% (sem condensação) |
| Altitude | -300 a +3.000 m (-1.000 a +10.000 pés) | -300 a +12.000 m (-1.000 a +40.000 pés) |
| Vibração | 7,5 m/s² (0,75 g) de 5 a 500 Hz | N/D |
| Contaminação | Classe G3 (Severo) conforme ISA S71.04, baseado em teste de exposição Classe III EIA 364-65 |
Nota: Os limites ambientais podem ser ampliados pelo tipo de invólucro (consulte o PSS aplicável do invólucro).
✅ Conformidade Regulatória
| Tipo de Certificação | Detalhes |
|---|---|
| Compatibilidade Eletromagnética (EMC) | - Diretiva EMC Europeia 2004/108/EC (antes de 20 de abril de 2016) e 2014/30/EU (a partir de 20 de abril de 2016) - Atende EN61326-1:2013 Classe A para Emissões e Níveis de Imunidade Industrial |
| Segurança do Produto | - Listado UL/UL-C para Classe I, Grupos A-D, Divisão 2, sistemas baseados em invólucro T4 quando conectado a módulos processadores Foxboro Evo especificados; atende requisitos Classe 2 conforme NEC (NFPA No.70) e CEC (CSA C22.1) (veja B0400FA) - Diretiva Europeia de Baixa Tensão 2006/95/EC (antes de 20 de abril de 2016) e 2014/35/EU (a partir de 20 de abril de 2016) - Diretiva ATEX 94/9/EC (antes de 20 de abril de 2016) e 2014/34/EU (a partir de 20 de abril de 2016): Certificado DEMKO Ex nA IIC T4 para Zona 2 |
| Conformidade RoHS | Atende à Diretiva Europeia RoHS 2011/65/EU |
| Certificação Marinha | Aprovado pelo ABS e certificado pelo Bureau Veritas Marine para Categoria Ambiental EC31 |
🔌 Conjuntos de Terminação e Cabos
| Recurso | Especificação |
|---|---|
| Conjunto de Terminação | - Número da Peça: RH926SP (substitui P0926SP, P0917XV) - Tipo: Poliamida (PA), terminais de compressão, classificado para -20 a +70°C (-4 a +158°F) - Certificação: Listado UL/UL-C para Classe I, Grupos A-D, Divisão 2, T4; certificado DEMKO Ex nA IIC T4 para Zona 2; suporta circuitos de energia limitada Classe 2 (60 V DC, 30 V AC, 100 VA ou menos) se o equipamento do cliente estiver em conformidade |
| Cabo de Terminação | - Tipo: Tipo 1 (conector D-sub de 37 pinos na extremidade da base, conector D-sub de 25 pinos na extremidade do TA) - Comprimentos: até 30 m (98 pés) - Materiais: Poliuretano/PVC ou Baixa Emissão de Fumaça e Zero Halogênio (LSZH, -40 a +105°C) - Números de Peça: ex., RH916DG (20 m P/PVC), RH928AH (20 m LSZH) (veja Tabela 2, página 8) |
| Suporte à Migração | - Compatível com TAs FBM37 (Série 100) para fiação de E/S de campo - Suporta Adaptador de Conjunto de Terminação (TAA) para atualização da Série 100 (veja PSS 31H-2W4) |
🔧 Recursos Adicionais
| Recurso | Detalhes |
|---|---|
| Suporte para HART Portátil | Fornece resistência de loop suficiente para Terminal Portátil HART ou PC20 IFDC |
| Comunicação Fieldbus | Aceita comunicação de qualquer caminho (A ou B) do Fieldbus de 2 Mbps; alterna para o caminho ativo se um falhar |
| Adequação do Invólucro | Projetado para ambientes Classe G3 (severos) conforme ISA S71.04 |
📦 Informações para Pedido
| Campo | Detalhes |
|---|---|
| Número da Peça | RH922VU (Módulo FBM215) |
| Conjunto de Terminação | RH926SP (Compressão) |
| Cabos de Terminação | Cabos Tipo 1, comprimentos até 30 m (veja Tabela 2, página 8) |
| Documentos PSS Relacionados | - PSS 31H-2SOV (Visão Geral do Subsistema) - PSS 31H-2W100 (Atualização FBM Série 100) - PSS 31H-2CERTS (Certificações) - PSS 31H-2W4 (TAA para Atualização da Série 100) - PSS 31H-2SBASPLT (Placas Base) - PSS 31H-2W8 (Montagem Série 100) - PSS 21S-3CP270IC (Software CP270) - PSS 31S-3FCPICS (Software FCP280) |
