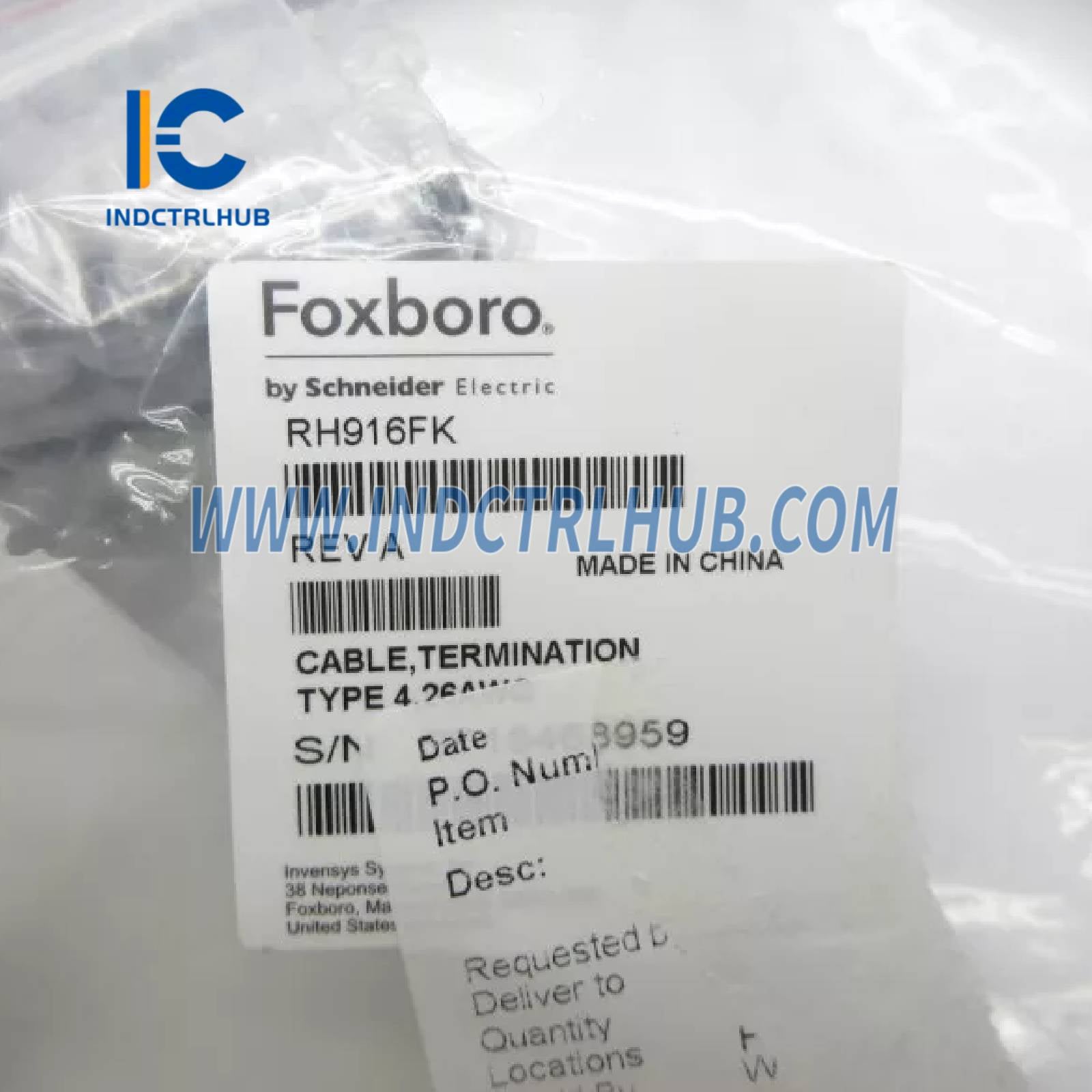

Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Schneider Electric (Foxboro) |
| Número da Peça | RH916FK |
| Tipo de Produto | Cabo de Terminação Tipo 4 |
| Função | Conecta o módulo FBM203d à montagem de terminação montada em trilho DIN |
| Compatibilidade do Sistema | Módulo de Entrada RTD Platina/Níquel/Cobre FBM203d, Subsistema Série 200 |
| Documento Associado | PSS 41H-2S203 |
Especificações Funcionais
| Característica | Especificação |
|---|---|
| Tipo de Cabo | Tipo 4 (específico para FBM203d) |
| Comprimento do Cabo | 5,0 m (16,4 pés) |
| Material do Cabo | Capa externa de poliuretano com isolamento do condutor primário em PVC semi-rígido (P/PVC) |
| Faixa de Temperatura | -20 a +50°C (-4 a +122°F) |
| Conectores | - Extremidade da Placa Base FBM: D-subminiatura de 37 pinos - Extremidade da Montagem de Terminação: D-subminiatura de 37 pinos |
| Aplicação | Conecta o módulo FBM203d à montagem de terminação com parafuso de compressão montada em trilho DIN (ex.: RH924EX) |
Especificações Físicas
| Característica | Especificação |
|---|---|
| Peso | Não especificado (típico para cabos similares: leve, <0,5 kg para 5 m) |
| Construção | Capa de poliuretano, isolamento em PVC semi-rígido, design multiconductor |
Conformidade Regulatória
| Tipo de Certificação | Detalhes |
|---|---|
| Segurança e Compatibilidade | - Compatível com montagens de terminação listadas UL/UL-C (certificações Tipo 1 e Tipo 2) para uso em locais perigosos Classe I, Grupos A-D, Divisão 2, código de temperatura T4 - Conforme a diretiva ATEX para uso II 3 G em Zona 2 com atmosferas potencialmente explosivas quando usado com montagens de terminação certificadas - Atende aos requisitos da Diretiva Europeia de Baixa Tensão como parte do subsistema Série 200 |
| Conformidade RoHS | Conforme a Diretiva Europeia RoHS 2011/65/EU, incluindo as emendas 2015/863 e 2017/2102 |
Informações para Pedido
| Campo | Detalhes |
|---|---|
| Número da Peça | RH916FK (Tipo 4, P/PVC, 5,0 m) |
| Componentes Relacionados | - Montagem de Terminação: RH924EX (Poliamida, parafuso de compressão, montada em trilho DIN) - Módulo: FBM203d (RH927AM) - Cabo Alternativo: RH928BE (Tipo 4, LSZH, 5,0 m) |
| Documentos Relacionados | - PSS 41H-2S203: Módulos de Entrada RTD Platina/Níquel/Cobre FBM203/b/c/d - B0400FA: Guia do Usuário do Subsistema Série 200 Padrão e Compacto |
