Product Description
Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Invensys (Foxboro) |
| Número da Peça | P0973KJ (C5) |

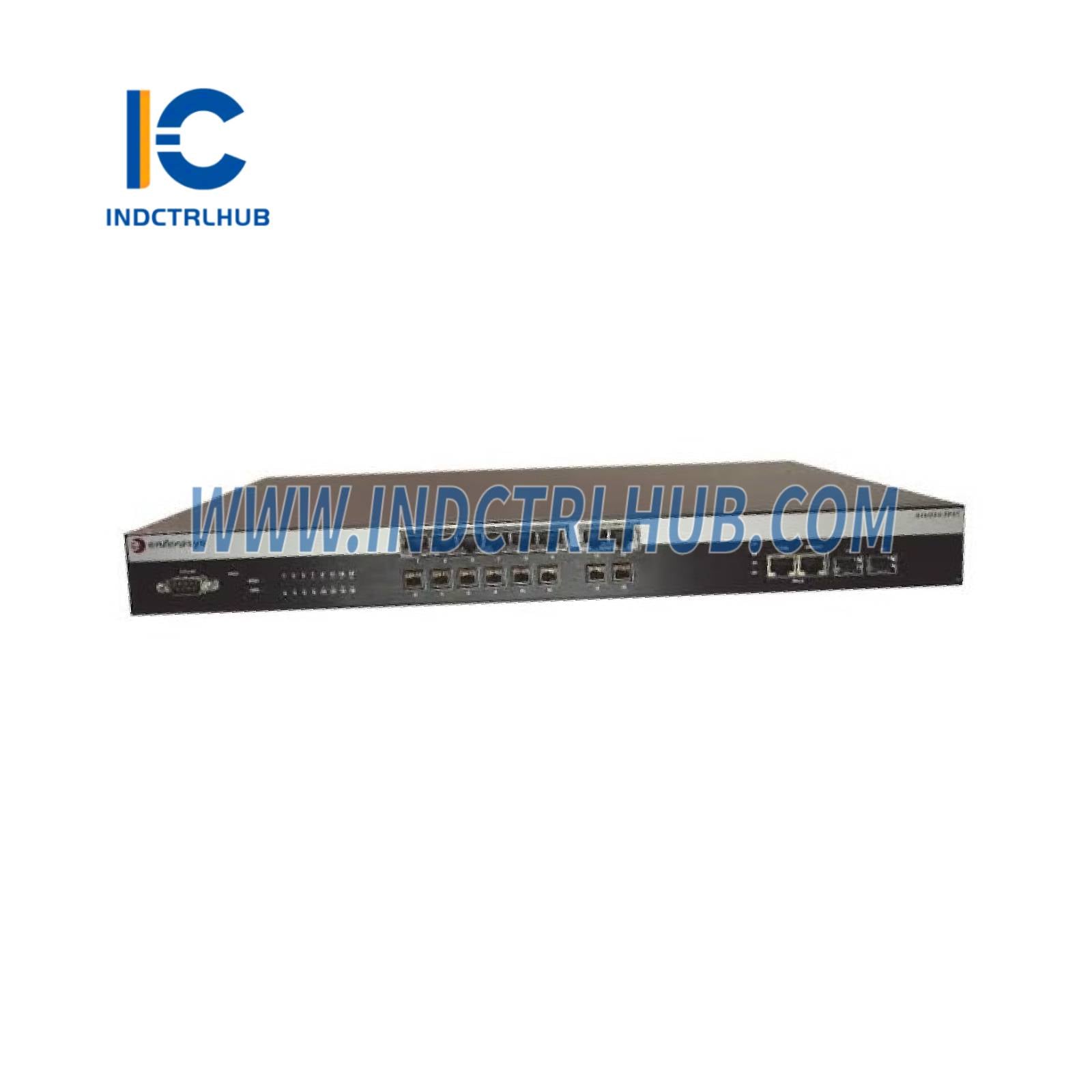

| Tipo de Produto | Switch Gerenciado com Porta SFP de 26 Gigabit da Série C |
| Função | Comutação Ethernet em Camada 2 para aplicações de rede de pequeno a grande porte |
| Compatibilidade do Sistema | Sistema I/A Series, A Rede de Controle MESH |
| Documento Associado | PSS 21H-7C3 B4 |
Especificações Funcionais
| Recurso | Especificação |
|---|---|
| Configuração de Portas | - Até 26 portas SFP de 1 Gb (1000Base-X) para uplinks de cobre/fibra (ISL) - Alternativamente, uma combinação de portas Gigabit e 100 Mb com até 24 conexões de fibra para dispositivos finais de 100 Mb usando Mini-GBIC 100Base-FX (P0973JE) |
| Módulos de Uplink | - 1000Base-SX (P0972WT, MMF, alcance conforme tipo de cabo) - 1000Base-LX (P0972WU, SMF, 10 km/6,2 mi) - 1000Base-LX/LH (P0972YQ, MMF, alcance conforme tipo de cabo) - 1000Base-ZX (P0973FT, SMF, 80 km/49,6 mi, não recomendado <8 km/5 mi) - 1000Base-T (P0972YL, RJ-45, 100 m/330 ft) - Kit Mini-GBIC Bidirecional: P0973JD (P0973JB/P0973JC, SMF, 10 km/6,2 mi, 1310/1490 nm) - 100Base-FX (P0973JE, MMF, para conexões de dispositivos finais, não uplink) |
| Alcance Operacional (Mini-GBIC) | - P0972WT: MMF 62,5 μm (160 MHz/km: 2-220 m, 200 MHz/km: 2-275 m), MMF 50 μm (400 MHz/km: 2-500 m, 500 MHz/km: 2-550 m), 850 nm - P0972YQ: MMF 62,5 μm (160 MHz/km: 2-2000 m), MMF 50 μm (400 MHz/km: 2-1000 m), 1310 nm - P0972WU: SMF 9-10 μm, 10.000 m, 1310 nm - P0973FT: SMF 9-10 μm, 80.000 m, 1550 nm - P0973JD: SMF 9 μm, 10.000 m, 1310/1490 nm - P0973JE: MMF 62,5 μm (160 MHz/km: 2-2000 m), MMF 50 μm (400 MHz/km: 2-1000 m), 1310 nm |
| Modo de Operação | Full duplex |
| Conformidade com Normas | IEEE 802.3u (Fast Ethernet), 802.1w (Protocolo Rapid Spanning Tree, RSTP), 802.3, 802.3z |
| Recursos de Rede | - Configurações VLAN (até 6 VLANs, VLANs não I/A Series para TCP/UDP apenas) - Protocolo Rapid Spanning Tree (RSTP) para gerenciamento de caminhos redundantes e prevenção de loops - Espelhamento de porta para análise de tráfego - Software de Gerenciamento de Sistema para monitoramento e configuração - Gerenciamento baseado em SNMP/RMON via porta de console local |
| Fonte de Alimentação | - Interna: 100-240 V CA, 50-60 Hz (detecção automática) - Externa: Suporta fonte de alimentação redundante (P0973BP, 156 W) |
| Consumo de Energia | Não especificado (assumido similar ao P0973LK: 48 Watts) |
| Dissipação de Calor | Não especificado (assumido similar ao P0973LK: 164 BTUs/h) |
| Corrente | Não especificado (assumido similar ao P0973LK: 2 A máximo) |
Especificações Físicas
| Recurso | Especificação |
|---|---|
| Montagem | Em mesa, prateleira ou rack de 19 polegadas (1U de altura) |
| Dimensões | - Altura: 4,4 cm (1,7 pol) - Largura: 44,1 cm (17,36 pol) - Profundidade: 36,85 cm (14,5 pol) (assumido similar ao P0973LK) |
| Peso | Aprox. 4,92 kg (10,85 lb) (assumido similar ao P0973LK) |
| Conectores de Cabo | - Portas de Uplink: fibra LC (1000Base-X), cobre RJ-45 (se usado P0972YL) |
| Folga para Ventilação | Mínimo de 5,1 cm (2,0 pol) à esquerda, direita e traseira |
Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | 0 a 50°C (32 a 122°F) |
| Variação de Temperatura | Até 10°C (18°F) por hora |
| Temperatura de Armazenamento | -40 a 70°C (-40 a 158°F) |
| Umidade Relativa | 5 a 95% (não condensante) para operação e armazenamento |
| Vibração | Atende IEC 68-2-36, IEC 68-2-6 |
| Choque | Atende IEC 68-2-29 |
| Queda | Atende IEC 68-2-32 |
| Contaminação | Classe G1 (Leve) conforme Norma ISA S71.04 |
Conformidade Regulatória
| Tipo de Certificação | Detalhes |
|---|---|
| Compatibilidade Eletromagnética (EMC) | FCC 47 CFR Parte 15 (Classe A), ICES-003 (Classe A), EN 55022 (Classe A), EN 55024, EN 61000-3-2, EN 61000-3-3, AS/NZS CISPR-22 (Classe A), VCCI V-3, CNS 13438 (BSMI), 2004/108/EC (Diretiva EMC) |
| Segurança do Produto | UL 60950-1, FDA 21 CFR 1040.10 e 1040.11, CAN/CSA C22.2 No. 60950-1, EN 60950-1, EN 60825-1, EN 60825-2, IEC 60950-1, 2006/95/EC (Diretiva de Baixa Tensão) |
| Ambiental | 2002/95/EC (Diretiva RoHS), 2002/96/EC (Diretiva WEEE), Ordem do Ministério da Informação nº 39 (RoHS China) |
| Localização | Listagem UL/UL-C para locais comuns, atende normas de segurança contra riscos de fogo e choque |
| Certificação | Diretivas CE de Baixa Tensão e EMC (marcado CE) |
Informações para Pedido
| Campo | Detalhes |
|---|---|
| Número da Peça | P0973KJ (Switch Gerenciado com Porta SFP de 26 Gigabit) |
| Componentes Relacionados | - Fonte de Alimentação Redundante: P0973BP (156 W) - Chassi para Fonte de Alimentação Redundante: P0973BM (8 slots), P0973BN (2 slots) - Módulos de Uplink: P0972WT, P0972WU, P0972YQ, P0973FT, P0972YL, P0973JD, P0973JE - Módulo para Dispositivo Final: P0973JE (100Base-FX, MMF) |
| Documentos Relacionados | - PSS 21H-7C3 B4: Equipamento Ethernet da Rede de Controle MESH - PSS 21H-2W3 B4: Fonte de Alimentação Montada em Trilho DIN (para detalhes de alimentação externa) |
