Product Description

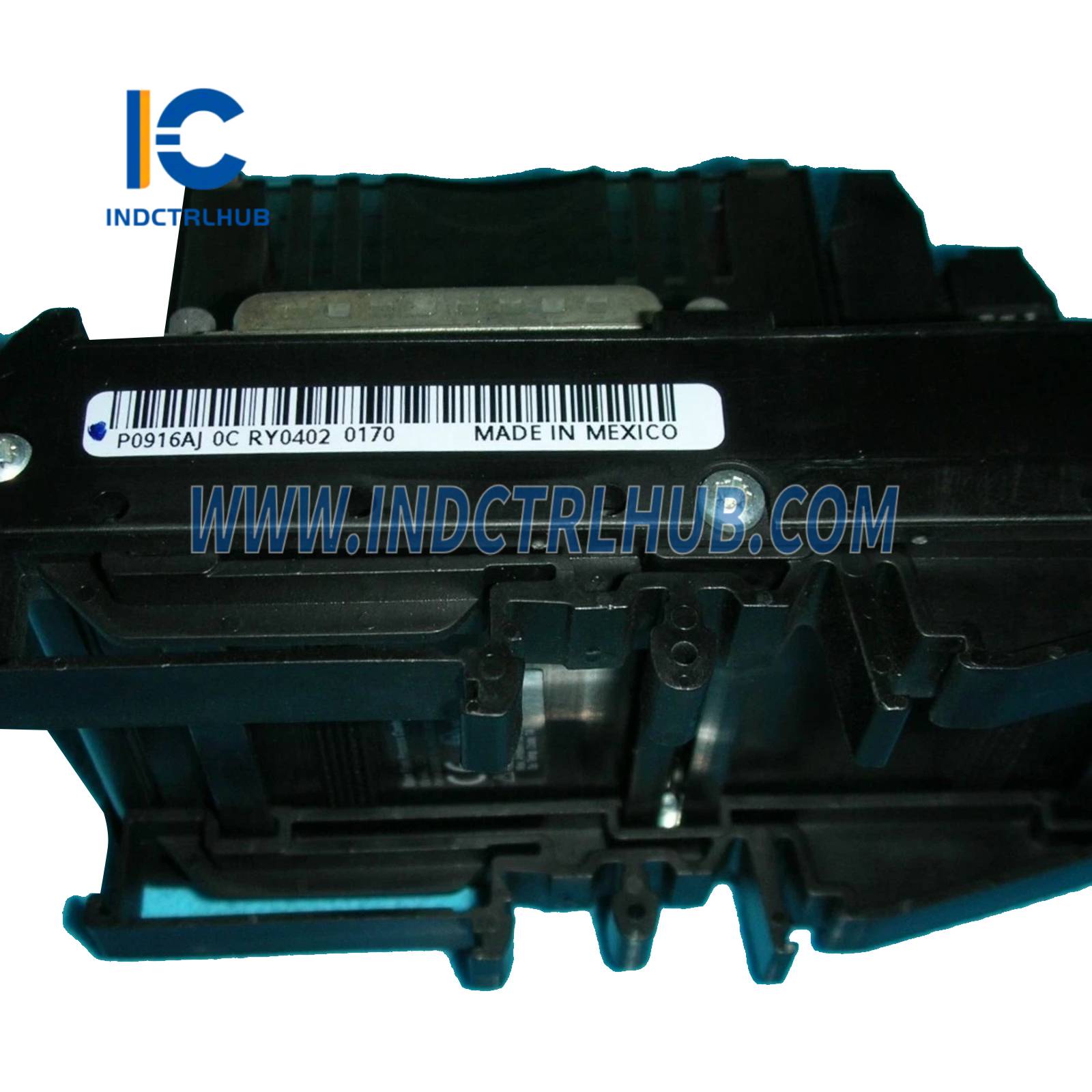

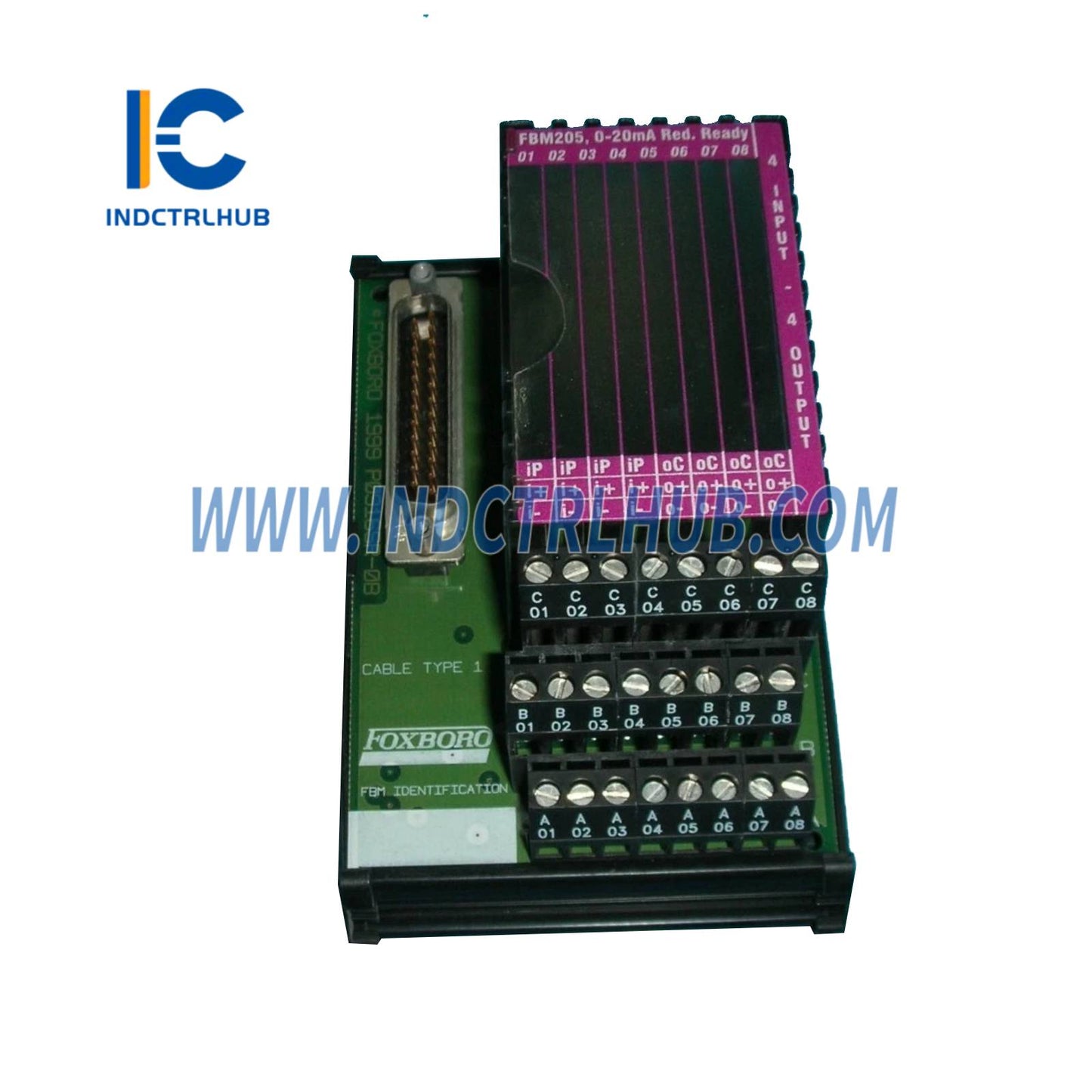

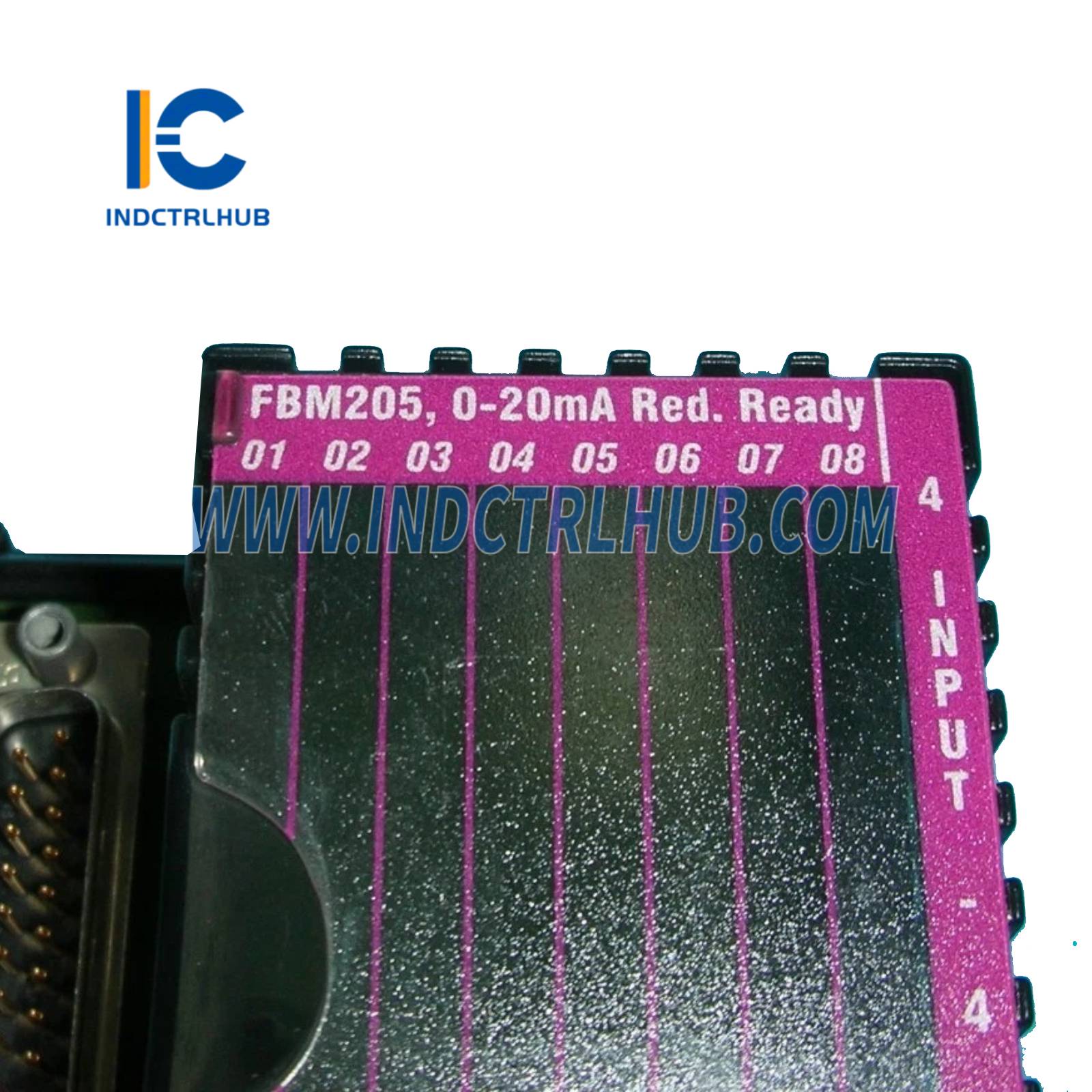

Parâmetros do Produto para o Conjunto de Terminação P0916AJ
📘 Produto relacionado a itens
| Campo | Detalhes |
|---|---|
| Fabricante | Foxboro (por Schneider Electric) |
| Número da Peça | P0916AJ (substituído por RH916XL) |
| Tipo de Produto | Conjunto de Terminação (TA) para Módulo I/O FBM208 |
| Função | Conecta quatro entradas analógicas de 0 a 20 mA e quatro saídas analógicas de 0 a 20 mA ao FBM208; suporta configuração redundante com leitura de retorno, canal isolado |
| Módulo Associado | FBM208 (RH916XL, caminho de substituição apenas para FBM05, dispositivos não-HART) |
| Compatibilidade do Sistema | Sistema de Automação de Processos Foxboro Evo, Atualização da Série 200 da Série 100 |
⚙️ Especificações Funcionais
| Recurso | Especificação |
|---|---|
| Sinais de Entrada | 4 canais, entrada analógica dc de 0 a 20 mA, redundante com leitura de retorno |
| Sinais de Saída | 4 canais, saída analógica dc de 0 a 20 mA, redundante com leitura de retorno |
| Tipo de Terminação | Compressão (assumido com base no design padrão do TA para FBM208, conforme PSS 31H-2S208) |
| Tipo de Cabo TA | Tipo 1 (padrão para TAs da Série 200, conforme PSS 31H-2S208) |
| Tipo de Certificação TA | Tipo 1: UL/UL-C Classe I, Grupos A-D, Divisão 2, T4; DEMKO EEx nA IIC T4 (Zona 2) (conforme PSS 31H-2S208) |
| Conexões de Terminação de Campo | Sólido/Flexível: 0,2 a 4 mm² / 0,2 a 2,5 mm² (24 a 12 AWG) Flexível com Terminal de Ferrule: 0,2 a 2,5 mm² (com ou sem colar plástico) (conforme PSS 31H-2S208) |
🔌 Especificações Físicas
| Recurso | Especificação |
|---|---|
| Material | Poliamida (PA) (assumido com base no TA padrão da Série 200, conforme PSS 31H-2S208) |
| Peso | Aproximadamente 159 g (0,35 lb) (baseado em TAs similares, ex.: RH916XK, conforme PSS 31H-2S204) |
| Dimensões | Assumido similar ao TA padrão (ex.: RH917QW): 125 mm (4,92 pol) de altura, 111 mm (4,37 pol) de profundidade (incluindo trilho DIN) (conforme contexto PSS 31H-2S204) |
| Montagem | Trilho DIN (32 mm ou 35 mm) (conforme PSS 31H-2S208) |
| Conexão de Cabo (Base) | D-subminiatura de 37 pinos (extremidade da base FBM) (conforme PSS 31H-2S208) |
| Conexão de Cabo (TA) | D-subminiatura de 25 pinos (extremidade TA) (conforme PSS 31H-2S208) |
🌡️ Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | -20 a +70°C (-4 a +158°F) (conforme PSS 31H-2S208) |
| Temperatura de Armazenamento | -40 a +70°C (-40 a +158°F) (conforme PSS 31H-2S208) |
| Umidade Relativa | 5 a 95% (não condensante) (conforme PSS 31H-2S208) |
| Altitude (Operação) | -300 a +3.000 m (-1.000 a +10.000 pés) (conforme PSS 31H-2S208) |
| Altitude (Armazenamento) | -300 a +12.000 m (-1.000 a +40.000 pés) (conforme PSS 31H-2S208) |
| Contaminação | Classe G3 (severo) conforme ISA S71.04, testado conforme EIA 364-65, Classe III (conforme PSS 31H-2S208) |
| Vibração | 7,5 m/s² (0,75 g) de 5 a 500 Hz (conforme PSS 31H-2S208) |
✅ Conformidade Regulatória
| Norma | Detalhes |
|---|---|
| Compatibilidade Eletromagnética (EMC) | Diretiva EMC Europeia 2004/108/EC (antes de 20 de abril de 2016) e 2014/30/EU (após 20 de abril de 2016); EN61326-1:2013 Classe A Emissões e Níveis de Imunidade Industrial (conforme PSS 31H-2S208) |
| Segurança do Produto (UL) | Listagem UL/UL-C para Classe I, Grupos A-D, Divisão 2, T4; Classe 2 conforme NEC (NFPA No.70) e CSA C22.1 (conforme PSS 31H-2S208) |
| Segurança do Produto (Europa) | Diretiva Europeia de Baixa Tensão 2006/95/EC (antes de 20 de abril de 2016) e 2014/35/EU (após 20 de abril de 2016); ATEX 94/9/EC (antes de 20 de abril de 2016) e 2014/34/EU (após 20 de abril de 2016); DEMKO Ex nA IIC T4 para Zona 2 (conforme PSS 31H-2S208) |
| Conformidade RoHS | Conforme a Diretiva Europeia RoHS 2011/65/EU (assumido para P0916AJ, confirmado para RH916XL, conforme PSS 31H-2S208) |
| Certificação Marinha | Aprovado pelo Tipo ABS e certificado pelo Bureau Veritas Marine para Categoria Ambiental EC31 (conforme PSS 31H-2S208) |
📡 Cabos de Terminação
| Recurso | Especificação |
|---|---|
| Tipos de Cabo | P/PVC (Poliuretano/PVC, -20 a +80°C), LSZH (Baixa Fumaça Zero Halogênio, -40 a +105°C) (conforme PSS 31H-2S208) |
| Comprimentos de Cabo | Até 30 m (98 pés) (conforme PSS 31H-2S208) |
| Números de Peça do Cabo (P/PVC) | 0,5 m: RH916DA; 1,0 m: RH916DB; 2,0 m: RH931RM; 3,0 m: RH916DC; 5,0 m: RH916DD; 10,0 m: RH916DE; 15,0 m: RH916DF; 20,0 m: RH916DG; 25,0 m: RH916DH; 30,0 m: RH916DJ (substitui P0916DA a P0916DJ) (conforme PSS 31H-2S204, assumido aplicável) |
| Números de Peça do Cabo (LSZH) | 0,5 m: RH928AA; 1,0 m: RH928AB; 2,0 m: RH928AC; 3,0 m: RH928AD; 5,0 m: RH928AE; 10,0 m: RH928AF; 15,0 m: RH928AG; 20,0 m: RH928AH; 25,0 m: RH928AJ; 30,0 m: RH928AK (substitui P0928AA a P0928AK) (conforme PSS 31H-2S204, assumido aplicável) |
📦 Informações para Pedido
| Campo | Detalhes |
|---|---|
| Grau | Industrial |
| Número da Peça | P0916AJ (substituído por RH916XL) |
| Módulo Associado | FBM208 (RH916XL, caminho de substituição para FBM05, dispositivos não-HART) |
| Tipo de Terminação | Compressão, Poliamida (PA) (assumido conforme PSS 31H-2S208) |
| Números de Peça do Cabo | P/PVC: RH916DA a RH916DJ; LSZH: RH928AA a RH928AK (conforme PSS 31H-2S204, assumido aplicável) |
