Product Description

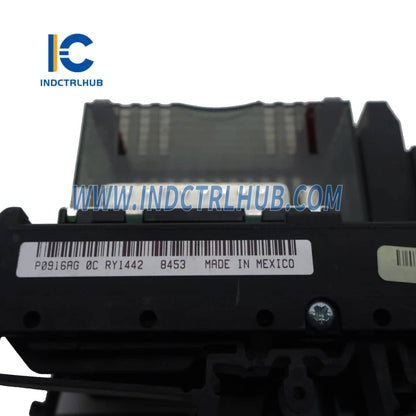

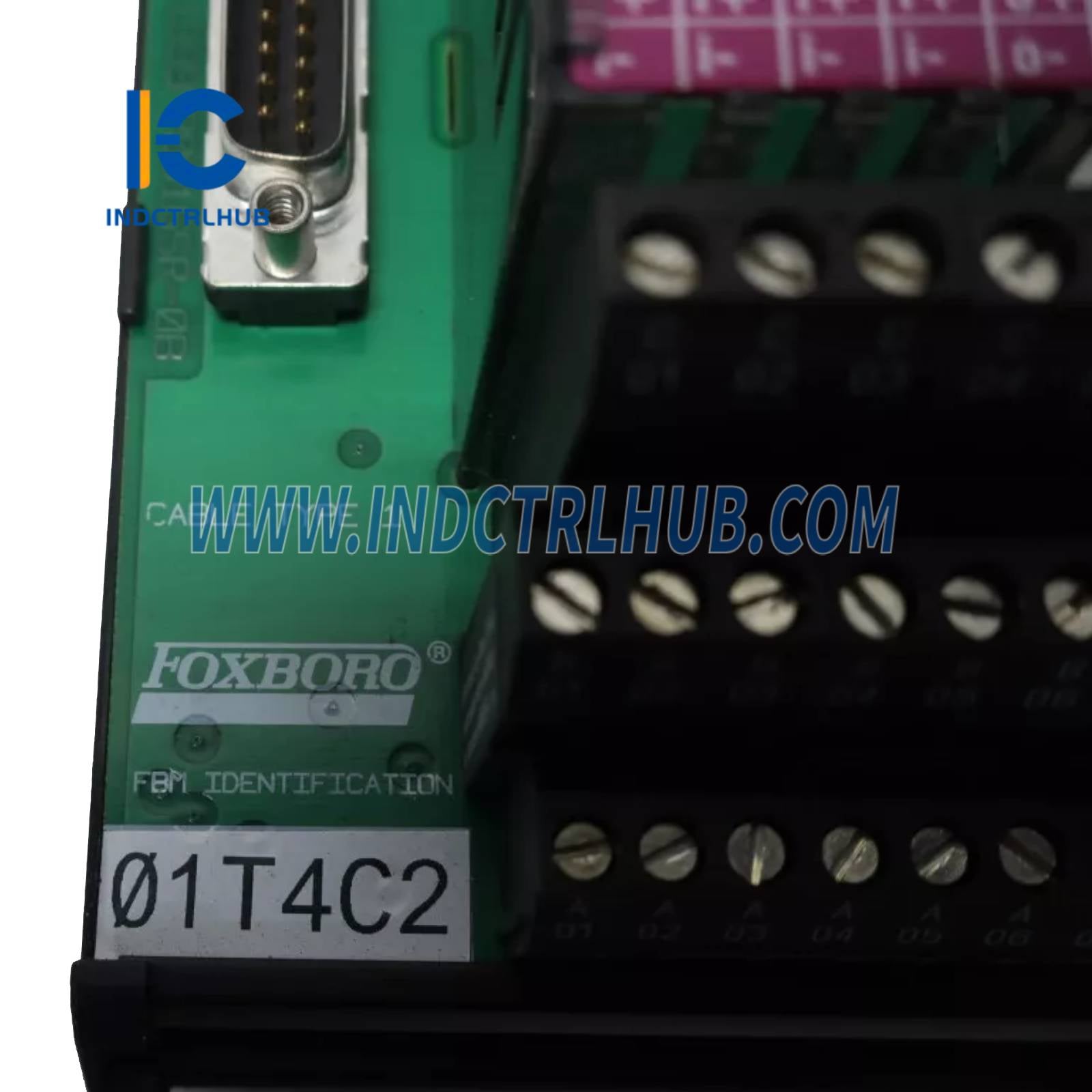

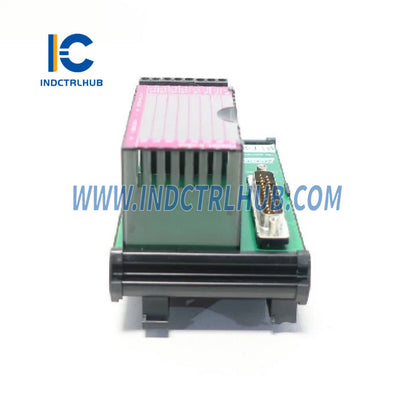

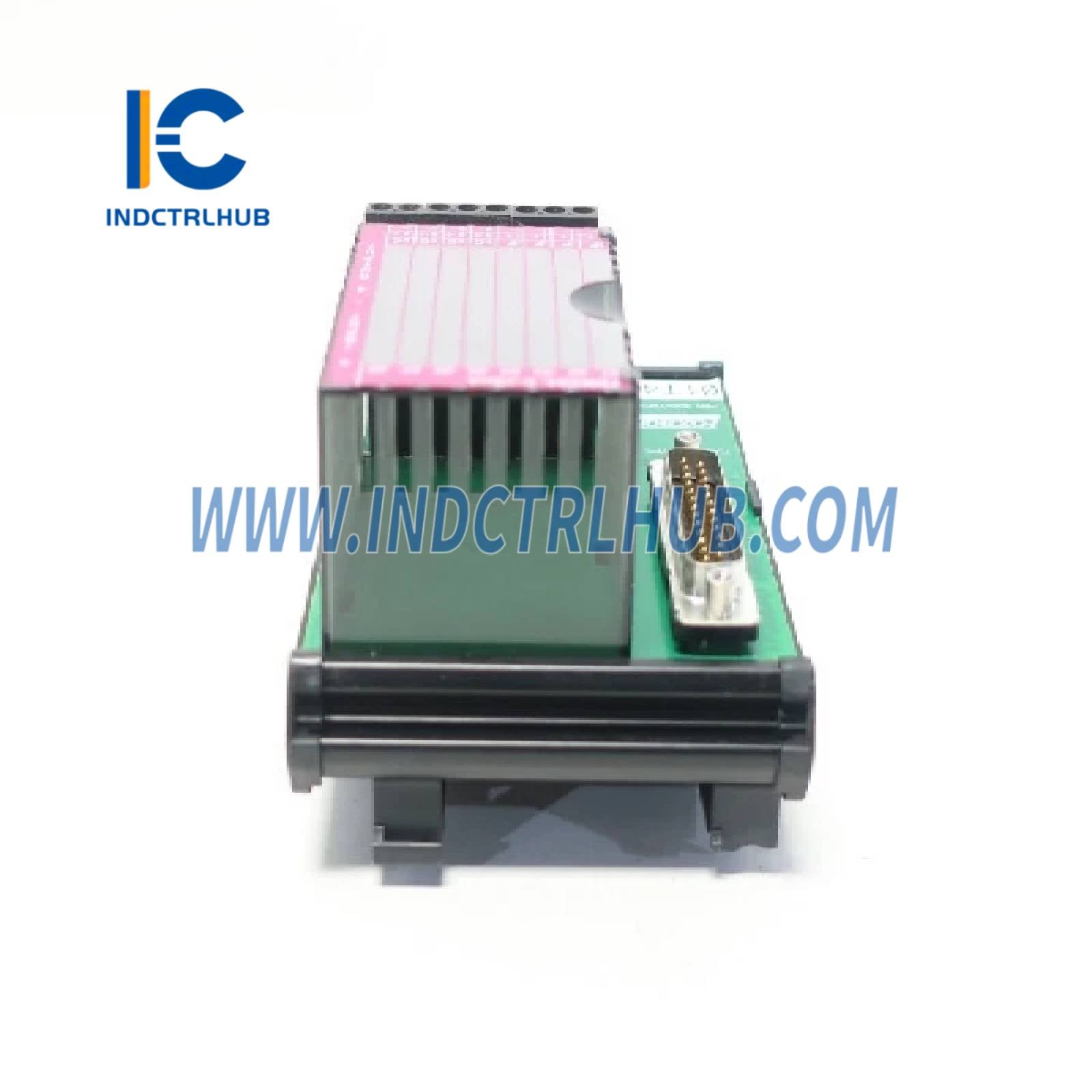

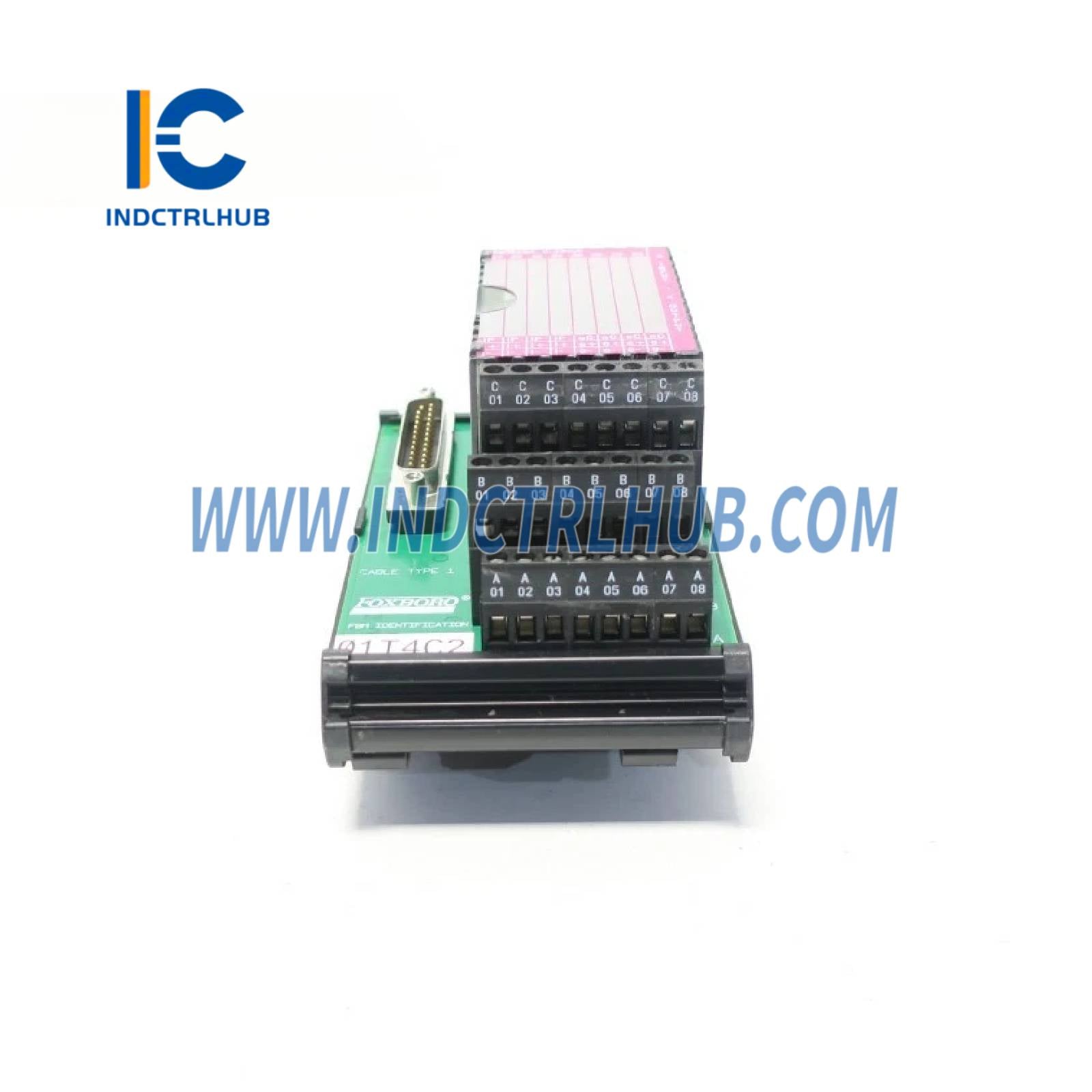

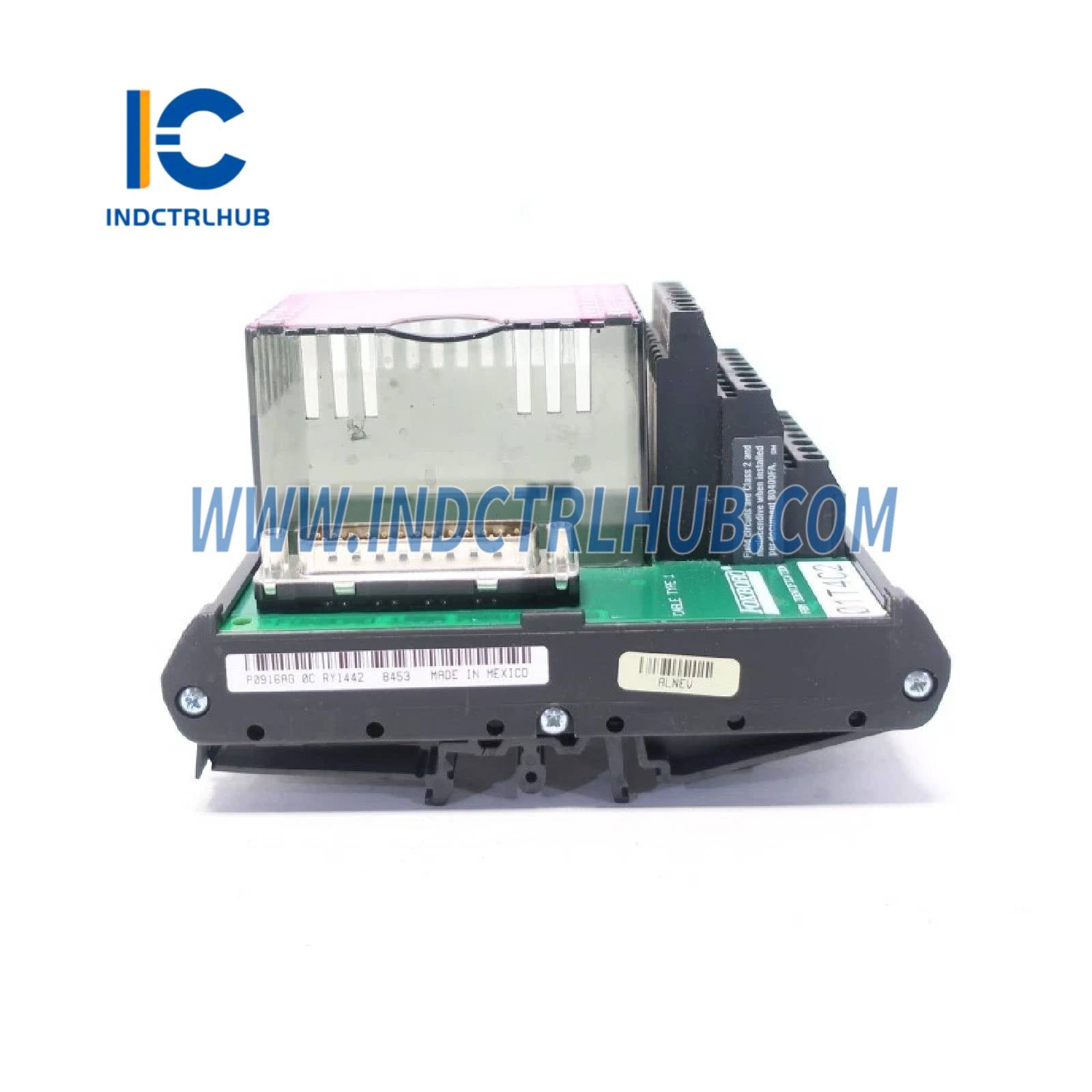

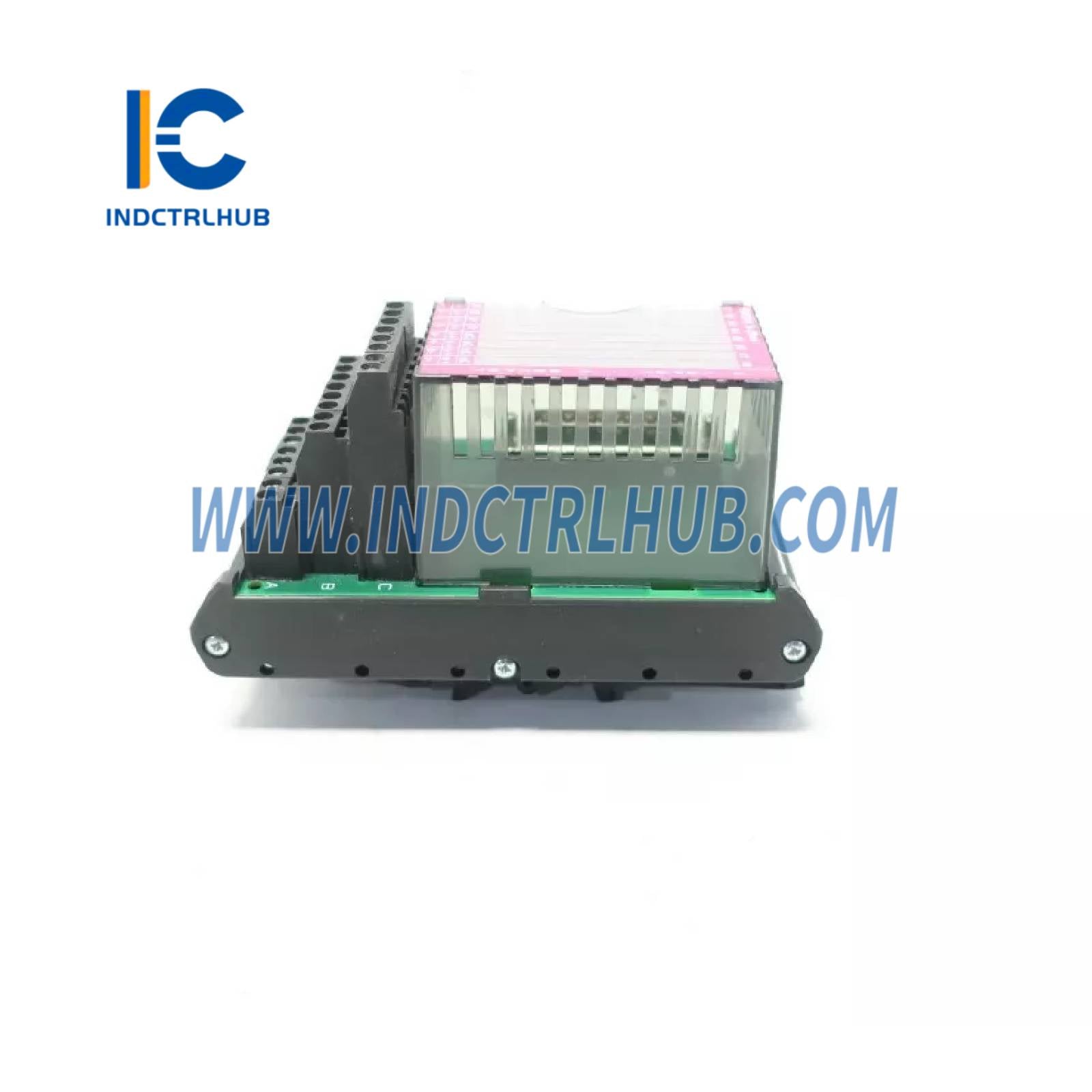

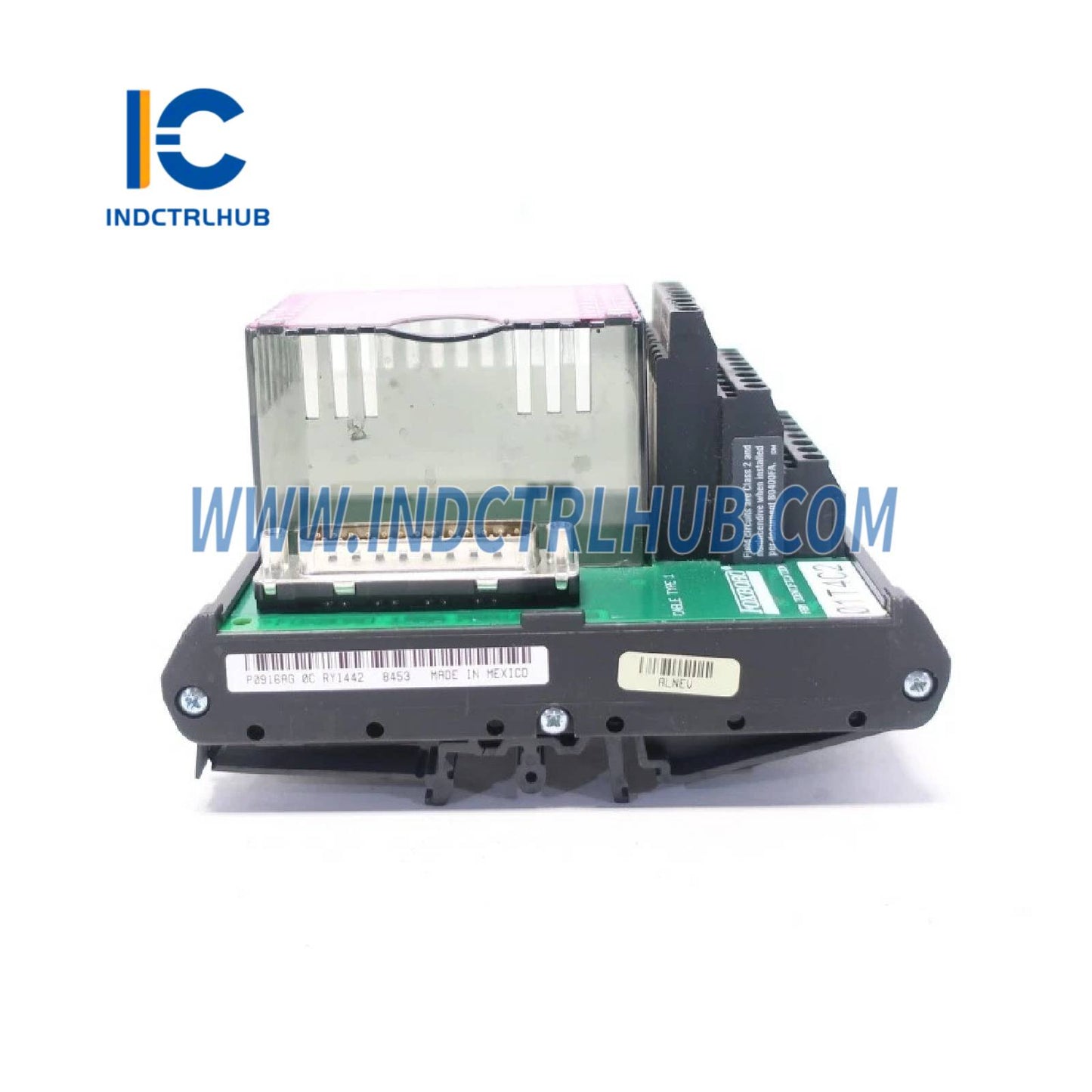

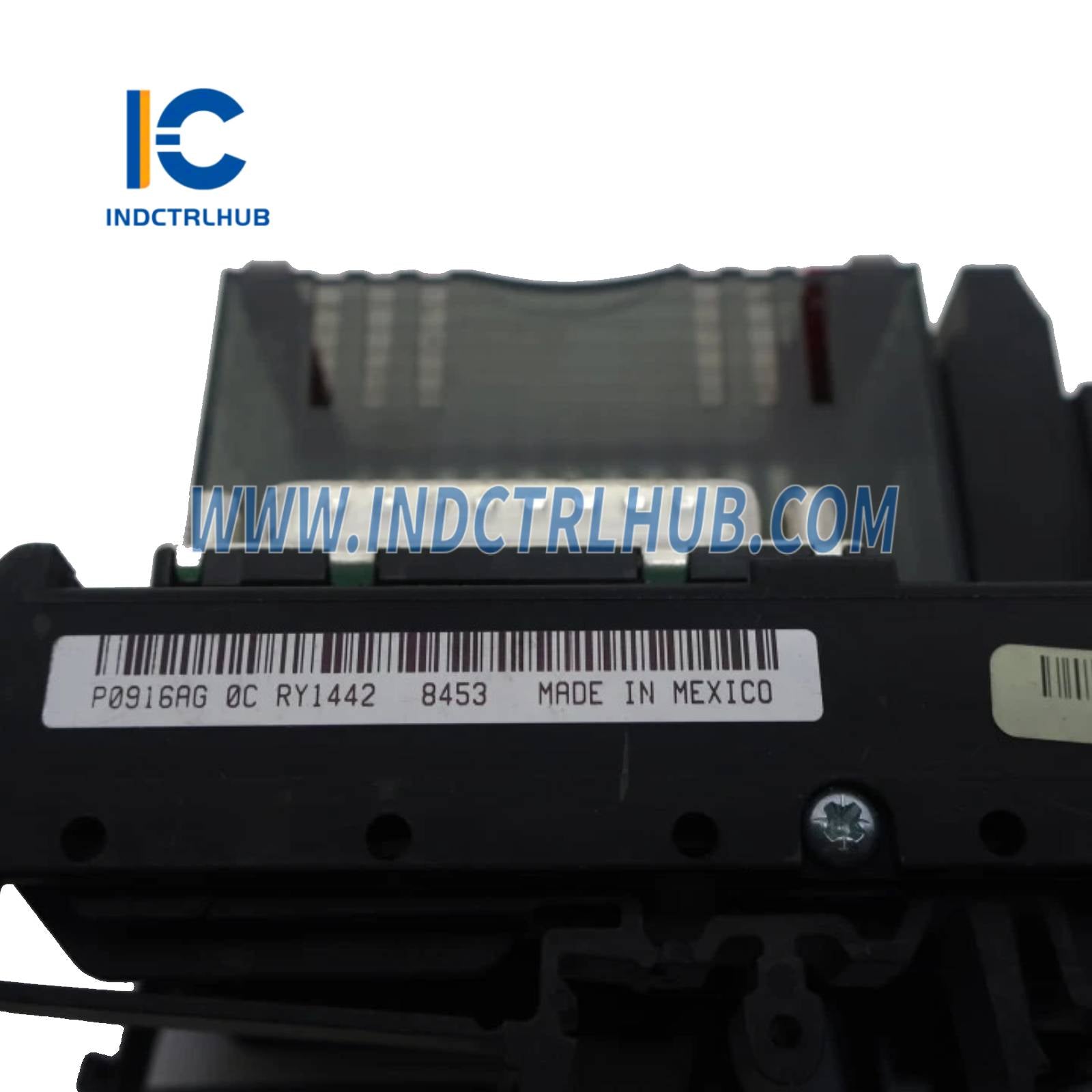

Parâmetros do Produto para o Conjunto de Terminação P0916AG
📘 Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Foxboro (pela Schneider Electric) |
| Número da Peça | P0916AG (substituído por RH916XK) |
| Tipo de Produto | Conjunto de Terminação (TA) para Módulo I/O FBM204 |
| Função | Conecta quatro sinais de entrada analógica de 0 a 20 mA e quatro sinais de saída analógica de 0 a 20 mA ao FBM204; passagem passiva com isolamento de canal |
| Módulo Associado | FBM204 (RH914SY, substitui P0914SY) |
| Compatibilidade do Sistema | Sistema de Automação de Processos Foxboro Evo, Série Standard 200 |
⚙️ Especificações Funcionais
| Recurso | Especificação |
|---|---|
| Sinais de Entrada | 4 canais, entrada analógica dc de 0 a 20 mA, passagem passiva |
| Sinais de Saída | 4 canais, saída analógica dc de 0 a 20 mA, passagem passiva |
| Tipo de Terminação | Compressão (C) |
| Tipo de Cabo TA | Tipo 1 (veja a Tabela abaixo para números de peças de cabos) |
| Tipo de Certificação TA | Tipo 1: UL/UL-C Classe I, Grupos A-D, Divisão 2, T4; DEMKO EEx nA IIC T4 (Zona 2) |
| Conexões de Terminação de Campo | Sólido/Flexível: 0,2 a 4 mm² / 0,2 a 2,5 mm² (24 a 12 AWG) Flexível com Terminal de Ferrule: 0,2 a 2,5 mm² (com ou sem colar plástico) |
🔌 Especificações Físicas
| Recurso | Especificação |
|---|---|
| Material | Poliamida (PA) |
| Peso | 159 g (0,35 lb) aproximadamente |
| Dimensões | Não detalhado explicitamente para P0916AG; assumido similar ao RH917QW: 125 mm (4,92 pol) de altura, 111 mm (4,37 pol) de profundidade (incluindo trilho DIN) |
| Montagem |
