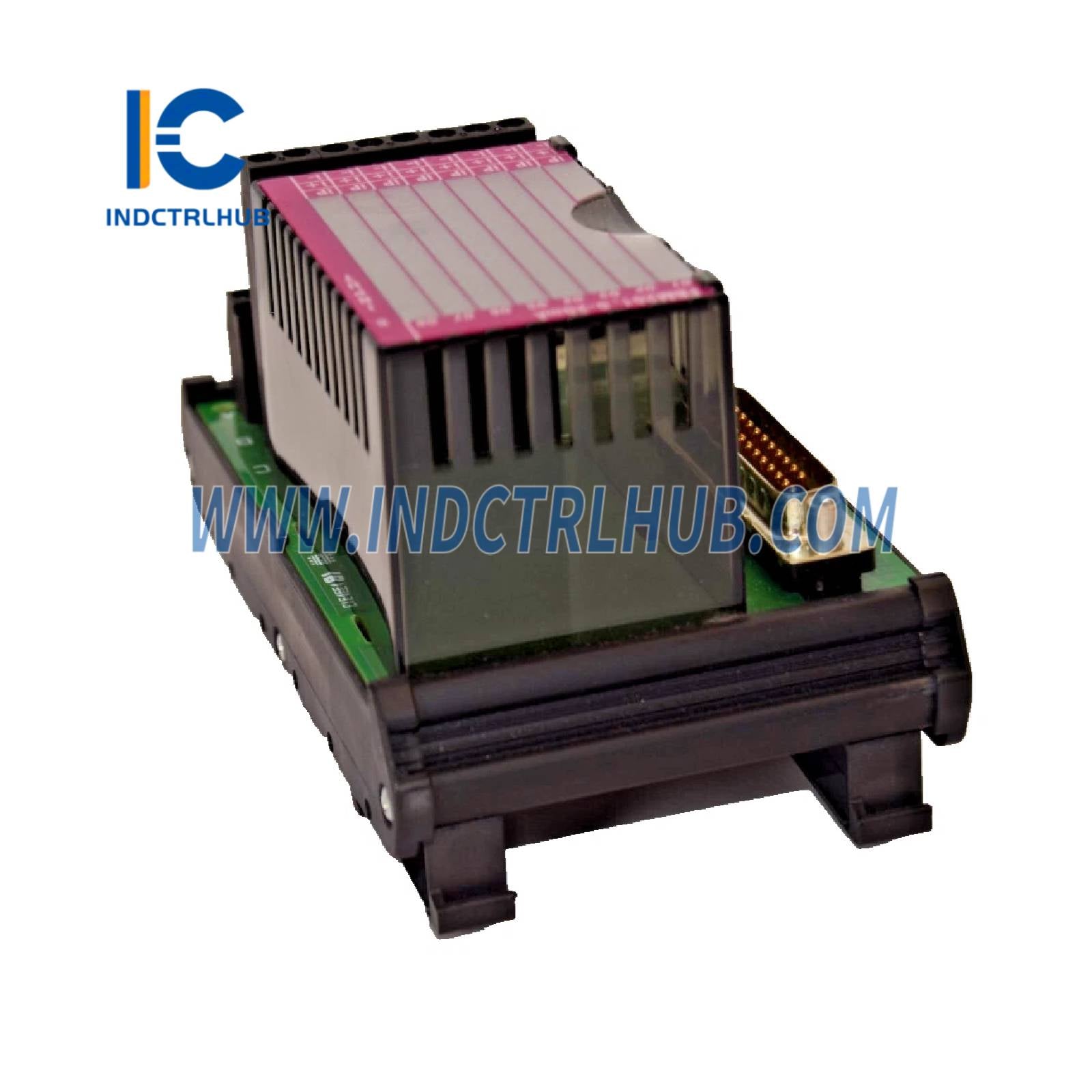

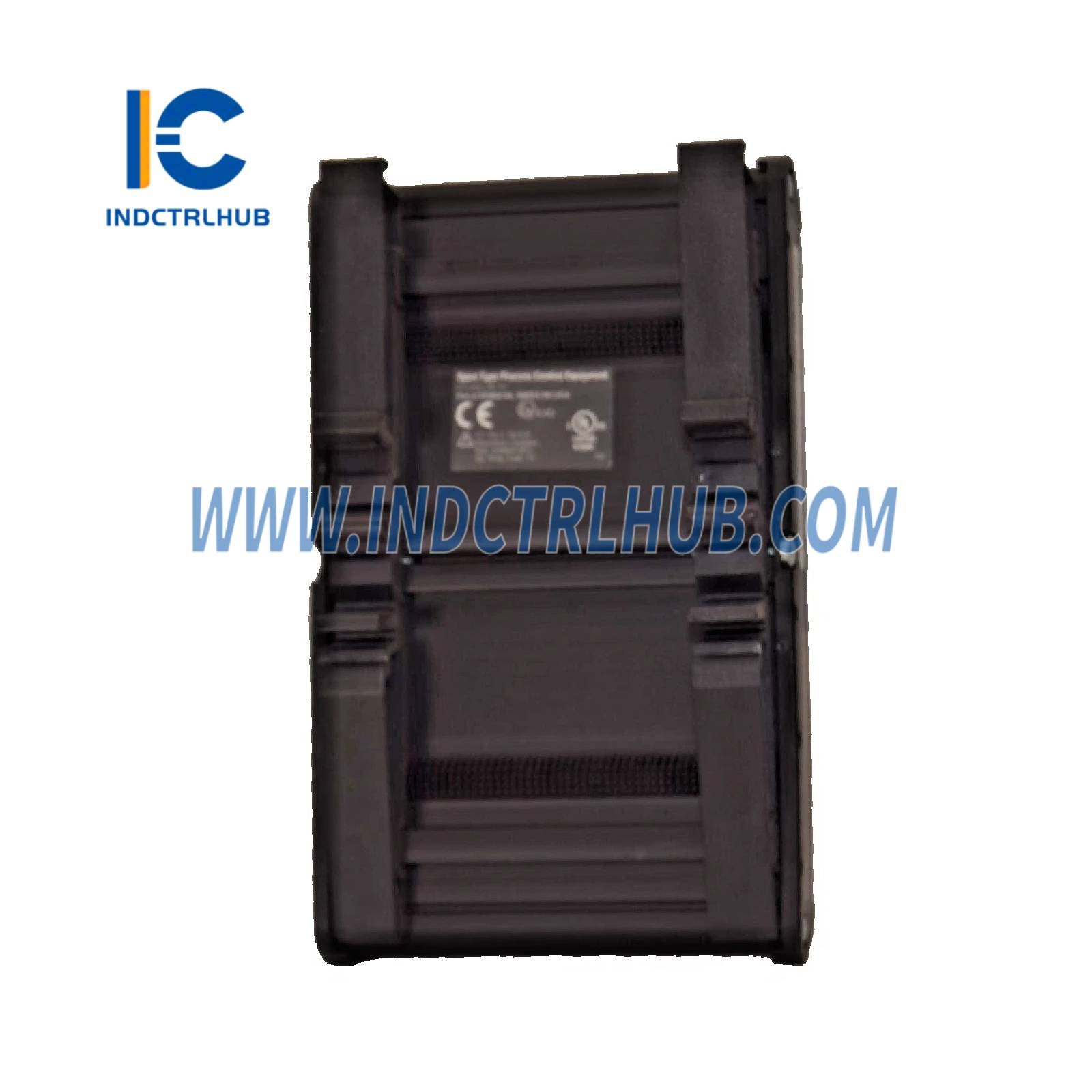

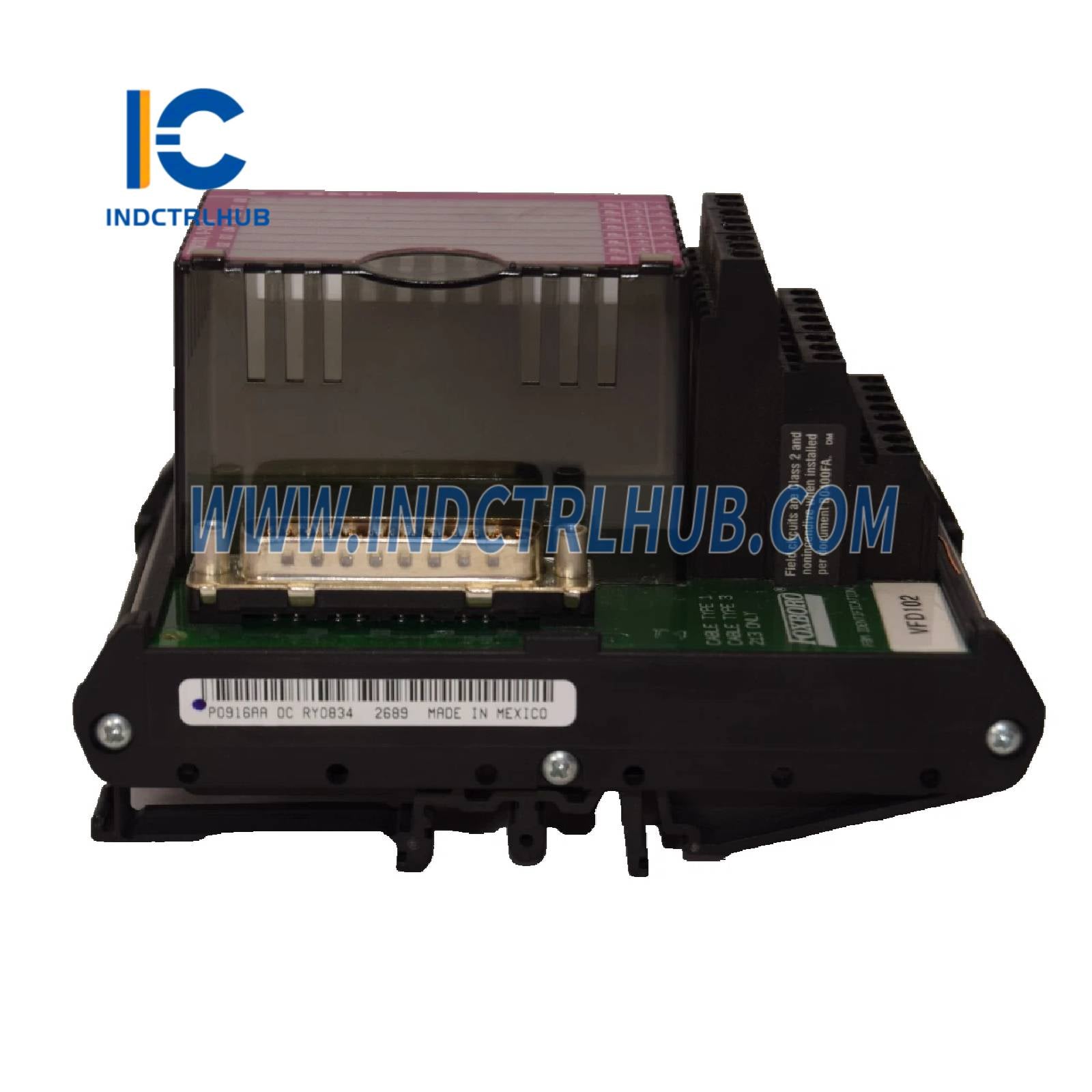

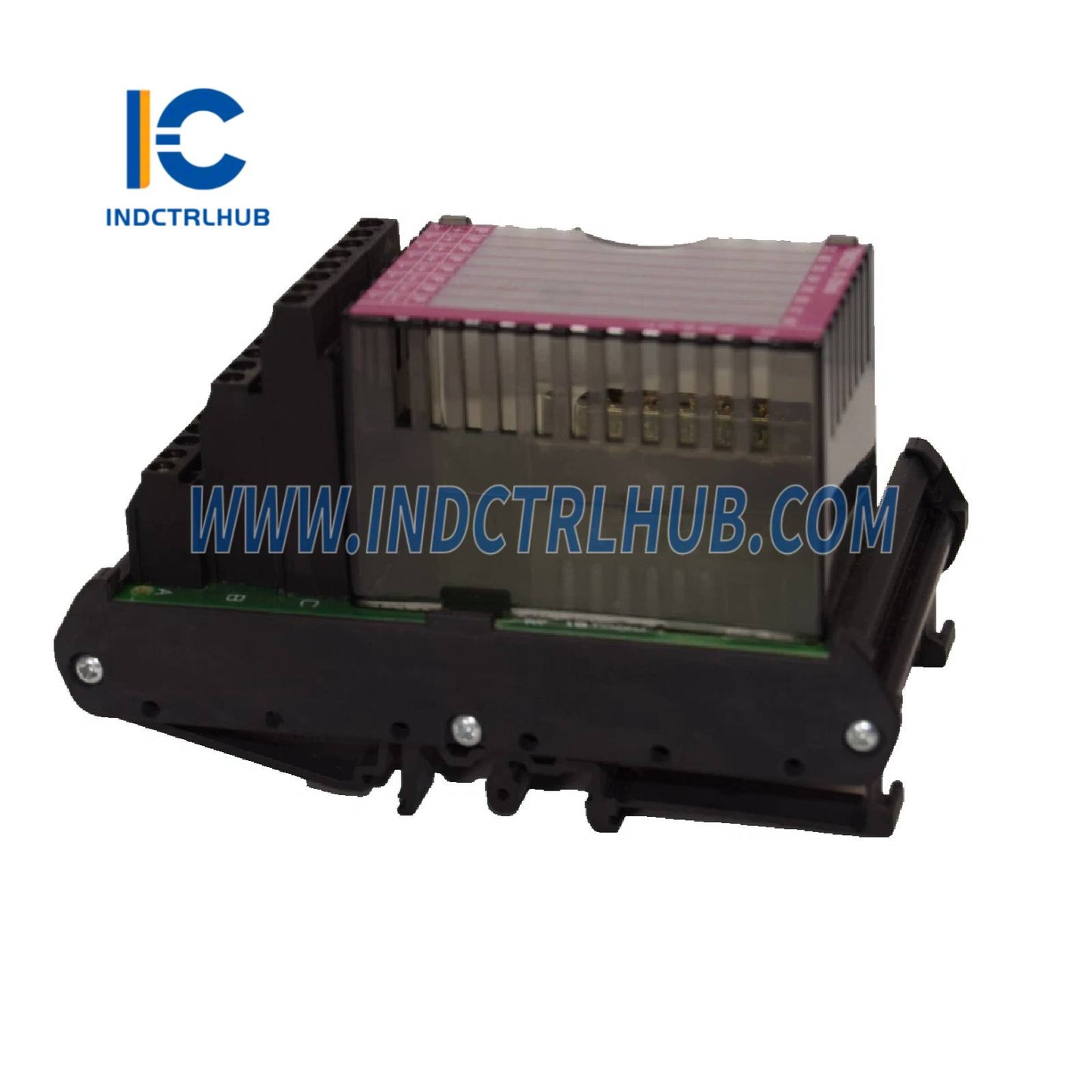

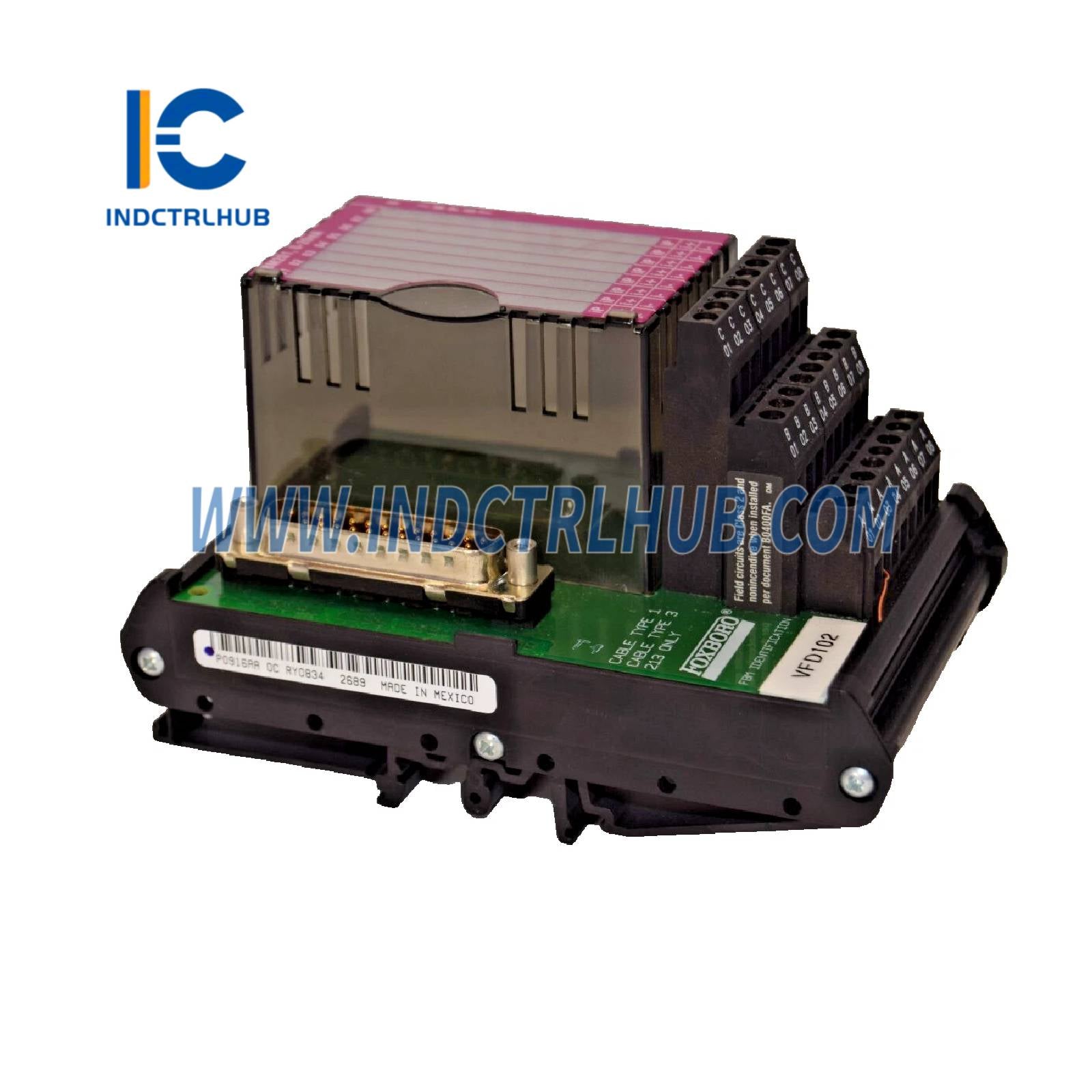

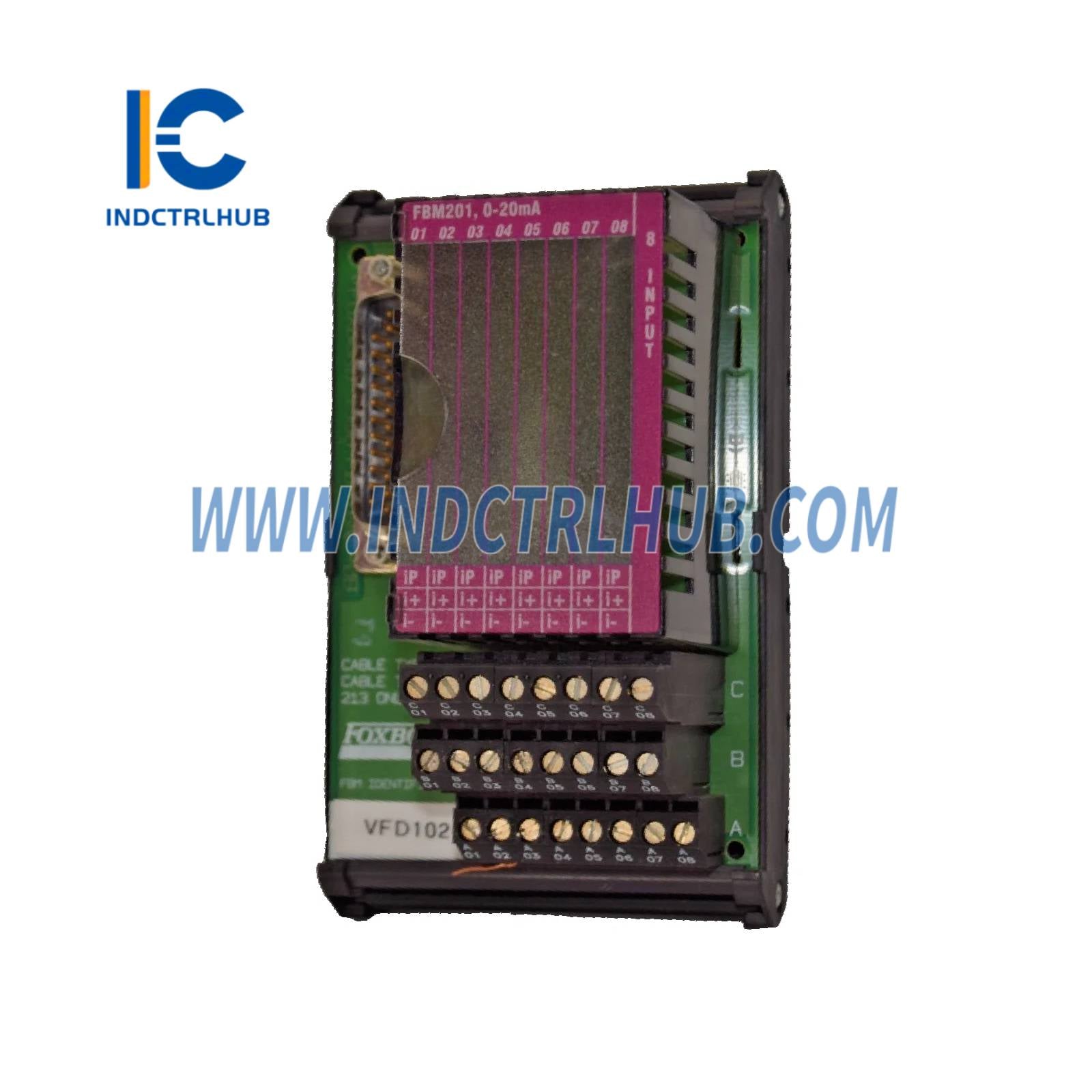

Parâmetros do Produto para o Conjunto de Terminação P0916AA
📘 Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Foxboro (por Schneider Electric) |
| Número da Peça | P0916AA (substituído por RH916XG) |
| Tipo de Produto | Conjunto de Terminação (TA) para Módulo de Entrada Analógica FBM201 |
| Função | Conecta oito sinais de entrada analógica dc de 0 a 20 mA ao FBM201; passagem passiva com isolamento de canal |
| Módulo Associado | FBM201 (0 a 20 mA dc, 8 canais) |
| Compatibilidade do Sistema | Sistema de Automação de Processos Foxboro Evo, Série Standard 200 |
⚙️ Especificações Funcionais
| Recurso | Especificação |
|---|---|
| Sinais de Entrada | 8 canais, 0 a 20 mA dc, passagem passiva |
| Tipo de Terminação | Compressão (C) |
| Tipo de Cabo TA | Tipo 1 (ver Tabela 2 para números de peça do cabo) |
| Tipo de Certificação TA | Tipo 1: UL/UL-C Classe I, Grupos A-D, Divisão 2, T4; DEMKO EEx nA [nL] IIC T4 (Zona 2) Tipo 2: Aparelho associado para circuitos de campo não incendiários (Classe I, Grupos A-D, Divisão 2; Zona 2, Grupo IIC) |
| Conexões de Terminação de Campo | Sólido/Flexível: 0,2 a 4 mm² / 0,2 a 2,5 mm² (24 a 12 AWG) Flexível com Terminal de Ferrule: 0,2 a 2,5 mm² (com ou sem colar plástico) |
🔌 Especificações Físicas
| Recurso | Especificação |
|---|---|
| Material | Poliamida (PA) |
| Peso | 181 g (0,40 lb) aproximadamente |
| Dimensões | 125 mm (4,92 pol) altura, 111 mm (4,37 pol) profundidade (incluindo trilho DIN) |
| Montagem | Trilho DIN (32 mm ou 35 mm) |
| Conexão de Cabo (Placa Base) | D-subminiatura de 37 pinos (extremidade da placa base FBM) |

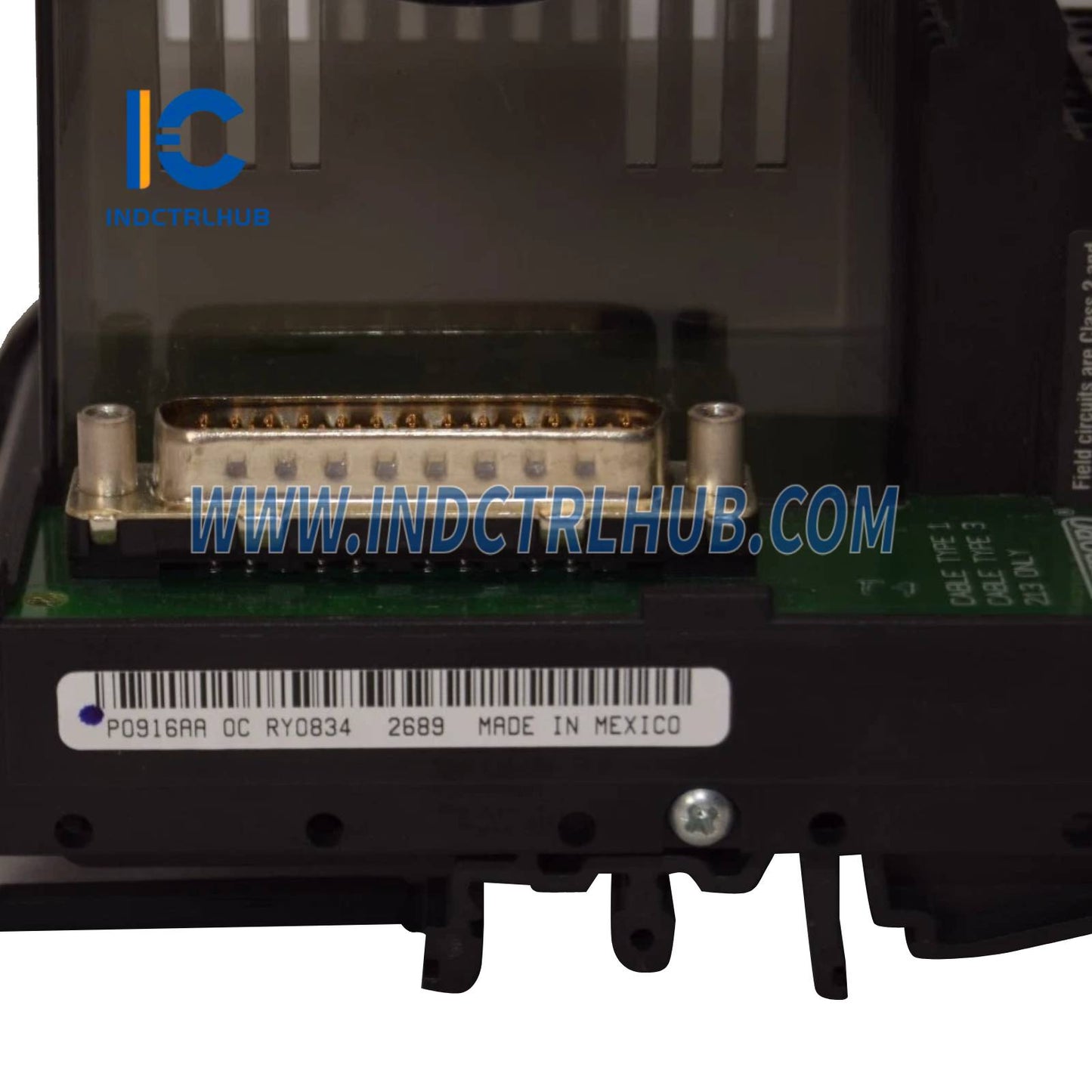

| Conexão de Cabo (TA) | D-subminiatura de 25 pinos (extremidade TA) |
🌡️ Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | -20 a +70°C (-4 a +158°F) |
| Temperatura de Armazenamento | -40 a +70°C (-40 a +158°F) |
| Umidade Relativa | 5 a 95% (sem condensação) |
| Altitude (Operação) | -300 a +3.000 m (-1.000 a +10.000 pés) |
| Altitude (Armazenamento) | -300 a +12.000 m (-1.000 a +40.000 pés) |
| Contaminação | Classe G3 (severa) conforme ISA S71.04, testado conforme EIA 364-65, Classe III |
| Vibração | 7,5 m/s² (0,75 g) de 5 a 500 Hz |
✅ Conformidade Regulatória
| Norma | Detalhes |
|---|---|
| Compatibilidade Eletromagnética (EMC) | Diretiva Europeia EMC 2004/108/EC (antes de 20 de abril de 2016) e 2014/30/EU (após 20 de abril de 2016); EN61326-1:2013 Classe A Emissões e Níveis de Imunidade Industrial |
| Segurança do Produto (UL) | Listada UL/UL-C para Classe I, Grupos A-D, Divisão 2, T4; Classe 2 conforme NEC (NFPA No.70) e CSA C22.1; aparelho associado para circuitos não incendiários conforme B0400FA |
| Segurança do Produto (Europa) | Diretiva Europeia de Baixa Tensão 2006/95/EC (antes de 20 de abril de 2016) e 2014/35/EU (após 20 de abril de 2016); ATEX 94/9/EC (antes de 20 de abril de 2016) e 2014/34/EU (após 20 de abril de 2016); DEMKO Ex nA [nL] IIC T4 para Zona 2 |
| Conformidade RoHS | Conforme a Diretiva Europeia RoHS 2011/65/EU |
| Certificação Marinha | Aprovado pelo Tipo ABS e certificado pela Bureau Veritas Marine para Categoria Ambiental EC31 |
📡 Cabos de Terminação
| Recurso | Especificação |
|---|---|
| Tipos de Cabo | P/PVC (Poliuretano/PVC, -20 a +80°C), LSZH (Baixa Emissão de Fumaça e Zero Halogênio, -40 a +105°C) |
| Comprimentos de Cabo | Até 30 m (98 pés) |
| Números de Peça do Cabo (P/PVC) | 0,5 m: RH916DA; 3,0 m: RH916DC; 30 m: RH916DJ (substitui P0916DA, P0916DC, P0916DJ) |
| Números de Peça do Cabo (LSZH) | 0,5 m: RH928AA; 3,0 m: RH928AD; 30 m: RH928AK (substitui P0928AA, P0928AD, P0928AK) |
📦 Informações para Pedido
| Campo | Detalhes |
|---|---|
| Grau | Industrial |
| Número da Peça | P0916AA (substituído por RH916XG) |
| Módulo Associado | FBM201 (RH914SQ, substitui P0914SQ) |
| Tipo de Terminação | Compressão, Poliamida (PA) |
| Números de Peça do Cabo | P/PVC: RH916DA a RH916DJ; LSZH: RH928AA a RH928AK (ver Tabela 2) |
