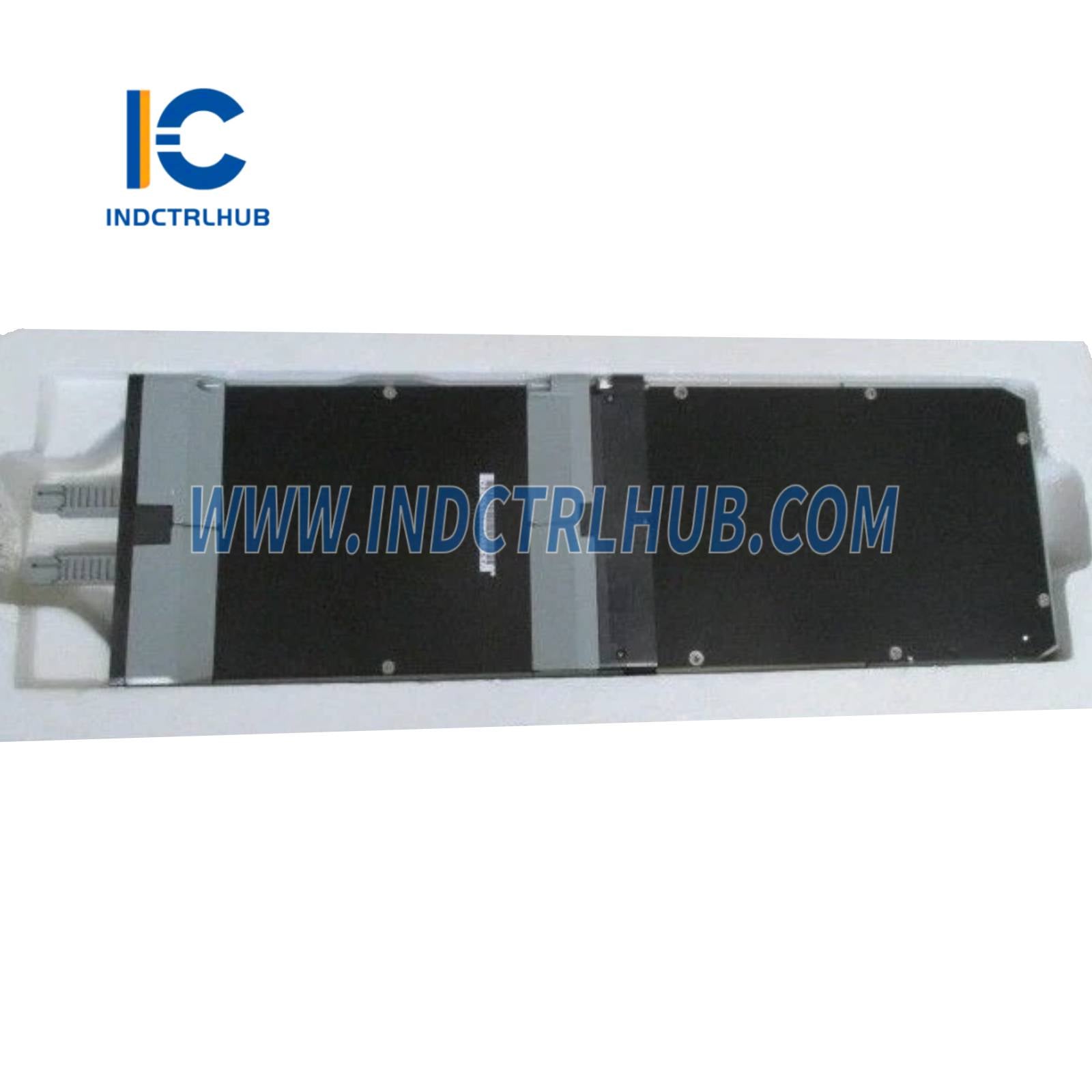

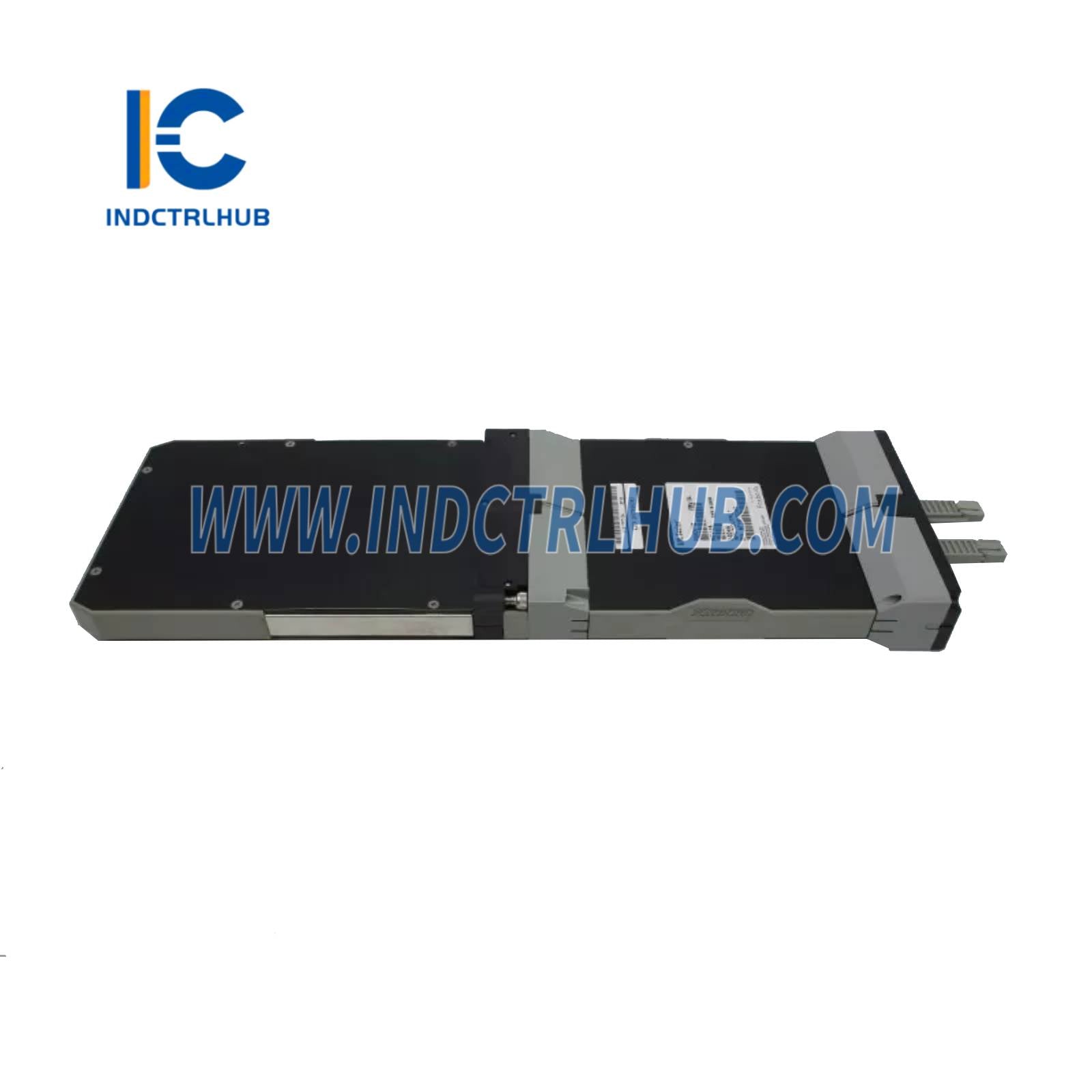

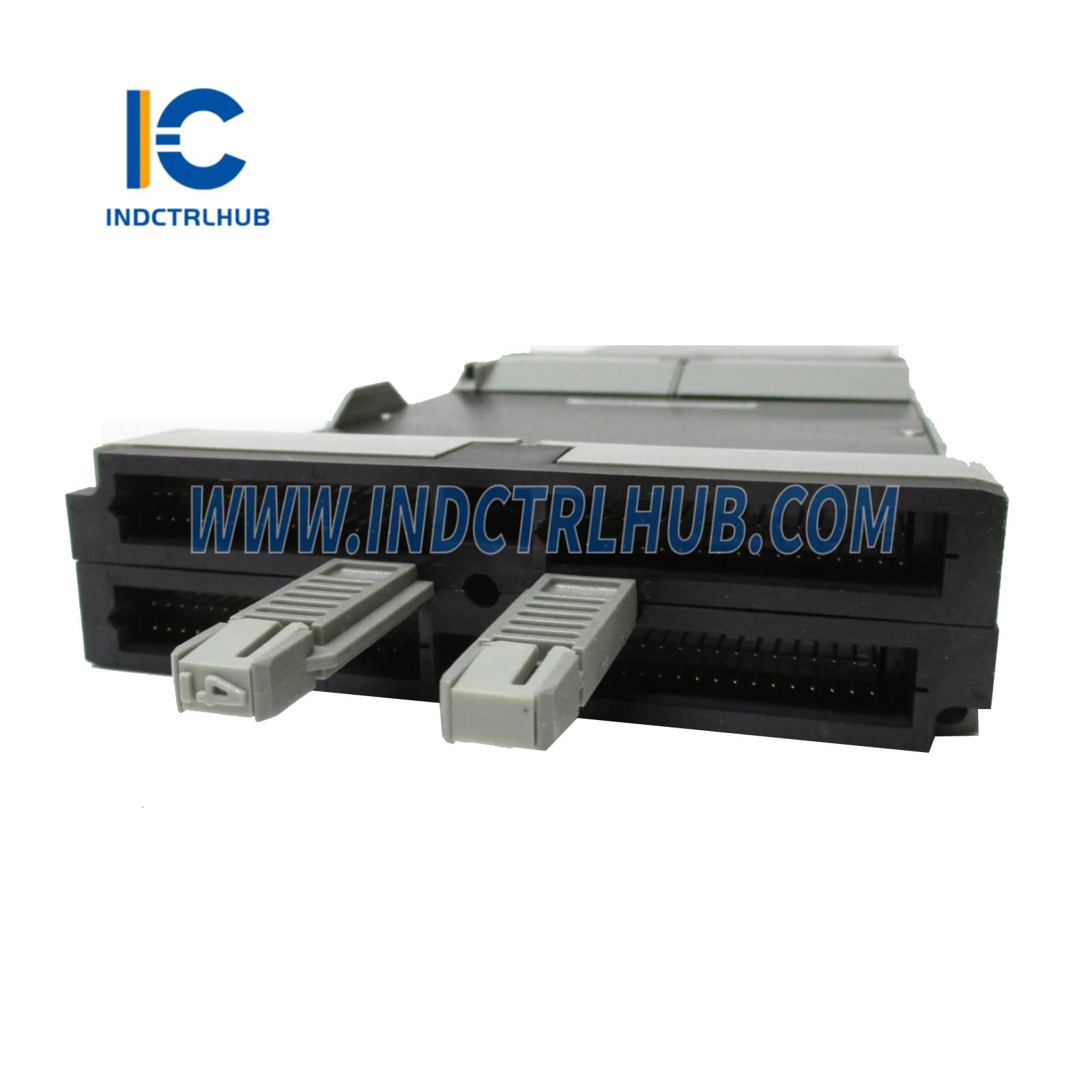

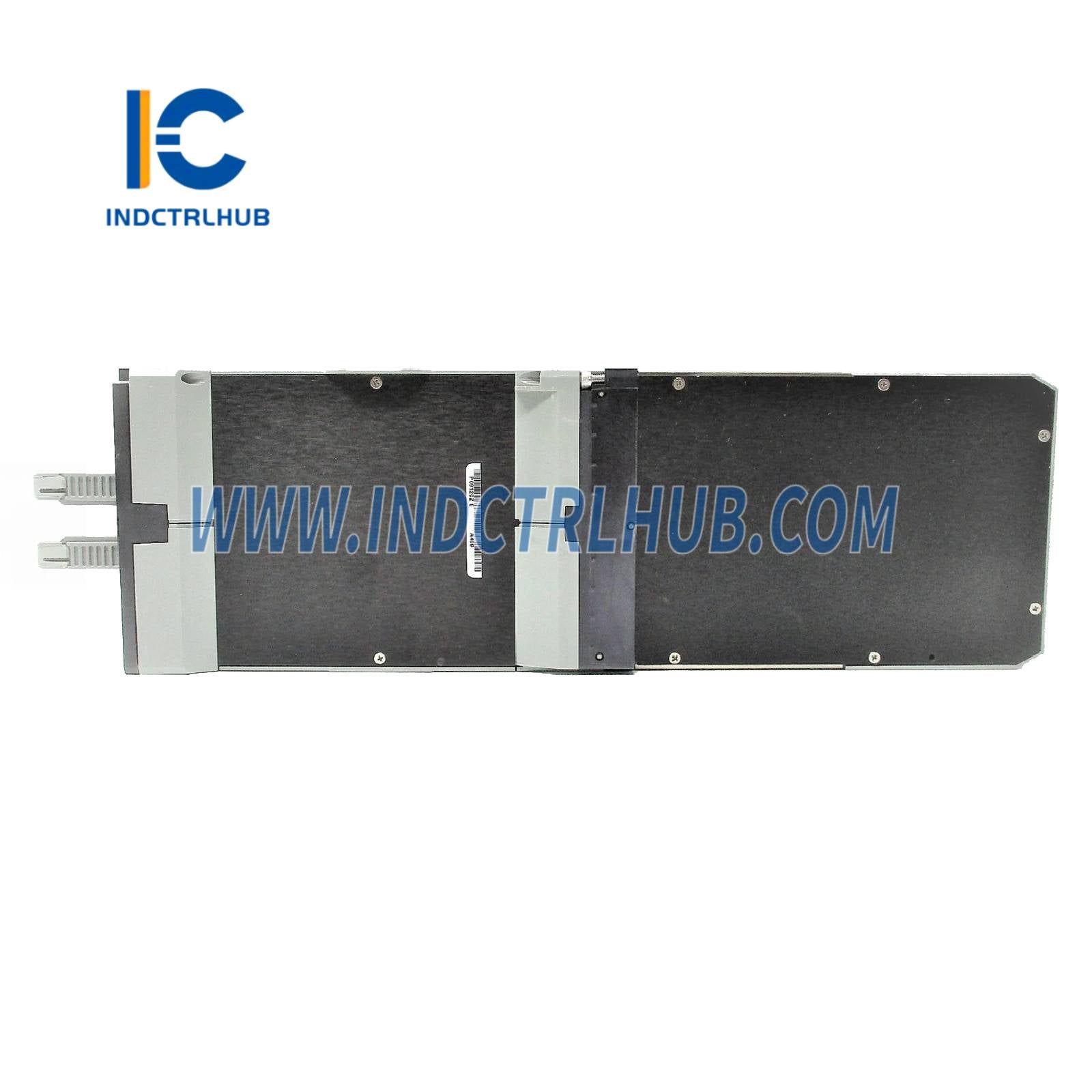

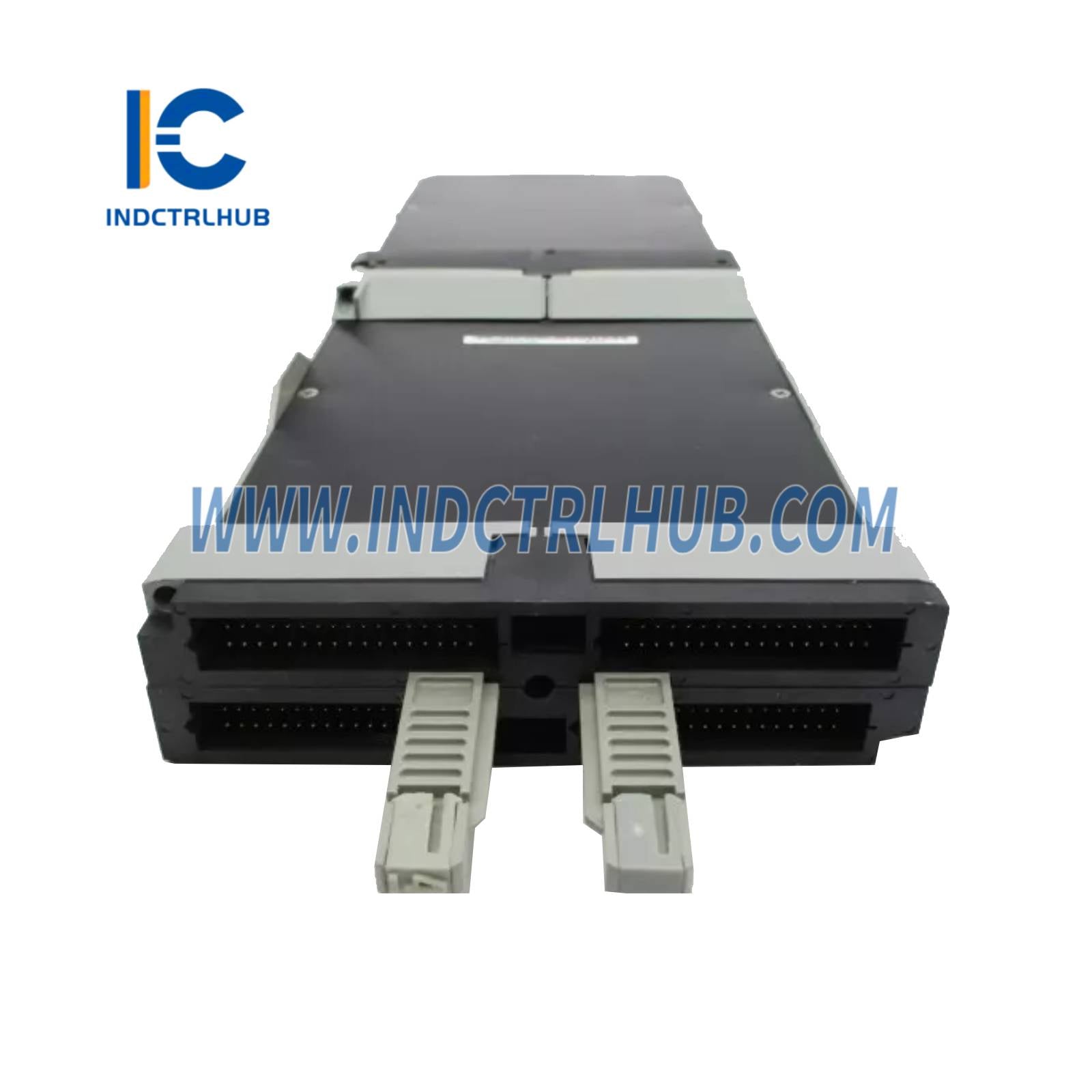

Módulo de Entrada/Saída de Contato/DC Foxboro P0902XA Invensys I/A Series FBM41
Visão Geral do Produto
- O Foxboro P0902XA, também conhecido como FBM41, é um Módulo de Entrada/Saída de Contato/DC da Série Invensys I/A (agora parte do EcoStruxure Foxboro DCS da Schneider Electric). Este módulo é projetado para interfacear com sinais de contato e tensão DC para operações de entrada e saída em processos industriais. É utilizado em aplicações como petróleo e gás, processamento químico e geração de energia para monitorar sinais discretos (ex.: interruptores, relés) e controlar dispositivos (ex.: solenóides, atuadores) dentro do sistema de controle da Série I/A.
Especificações Técnicas
- O P0902XA FBM41 possui as seguintes especificações baseadas em fontes da indústria e documentação Foxboro:
| Especificação | Detalhes |
|---|---|

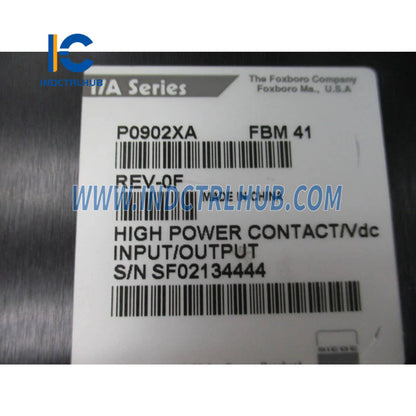

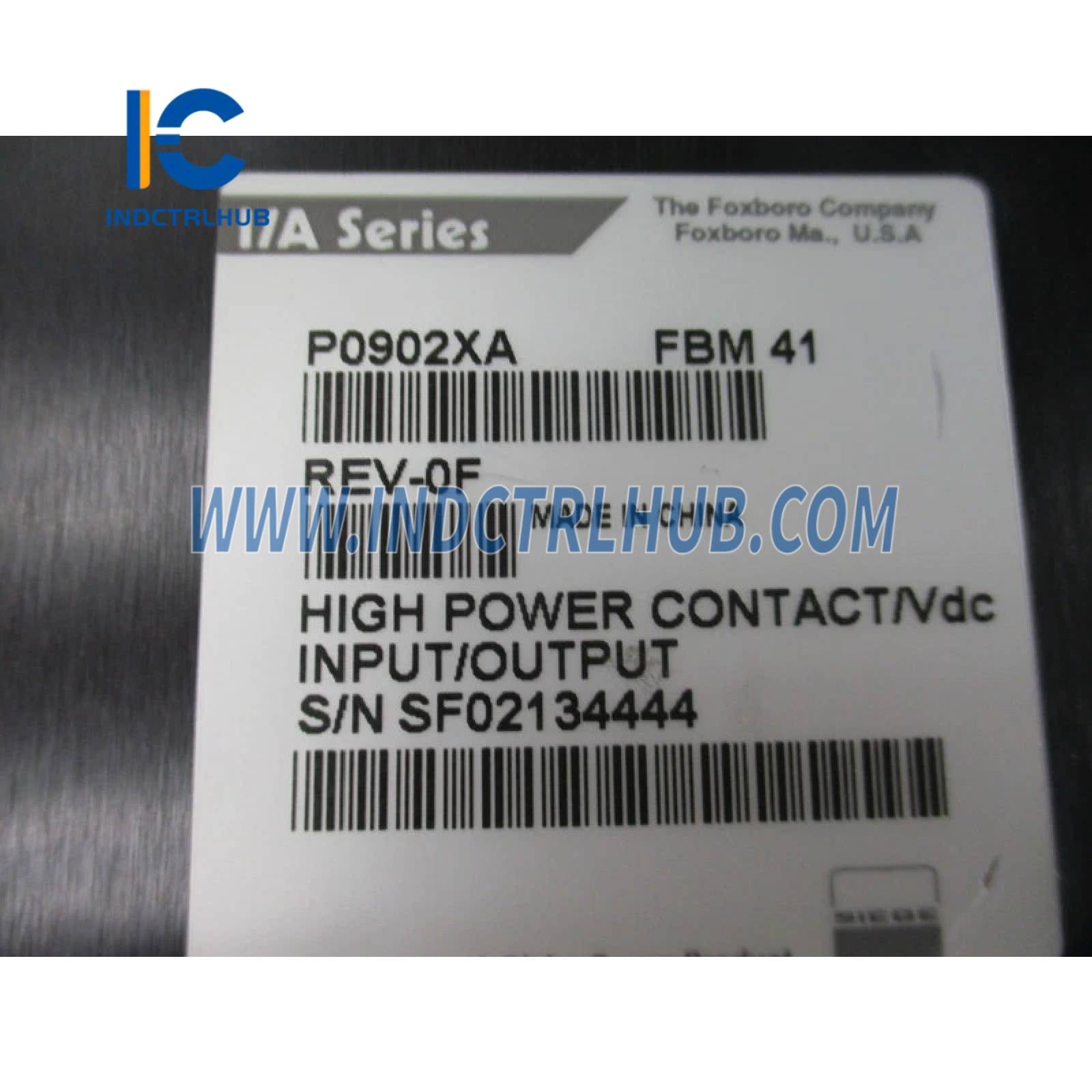

| Modelo/Número da Peça | P0902XA (FBM41) |
| Fabricante | Foxboro (Invensys, agora Schneider Electric) |
| Descrição | Módulo de Entrada/Saída de Contato/DC da Série I/A |
| Série | Série Invensys I/A |
| Função | Processa sinais de contato e tensão DC para operações de entrada e saída |
| Canais de Entrada | 8 entradas de contato ou DC |
| Canais de Saída | 8 saídas DC |
| Sinal de Entrada | Contato (seco ou umedecido), 24 VDC (faixa de 15–30 VDC) |
| Sinal de Saída | 24 VDC, até 2 A por saída (dependente da carga) |
| Corrente de Entrada | Aprox. 7 mA por entrada a 24 VDC |
| Isolamento | Isolamento óptico entre entradas/saídas de campo e barramento do sistema |
| Fonte de Alimentação | 24 VDC (fornecido via backplane da Série I/A) |
| Consumo de Energia | Aprox. 5–7 W (excluindo carga de saída) |
| Especificações Ambientais | Temperatura Ambiente: 0°C a +60°C Temperatura de Armazenamento: -40°C a +85°C Umidade Relativa: 5% a 95% sem condensação Choque: 15 g, 11 ms Vibração: 1 g, 10–500 Hz |
| Dimensões | Aprox. 170 mm (A) x 35 mm (L) x 150 mm (P) (tamanho padrão do módulo da Série I/A) |
| Peso | Aprox. 0,5 kg |
| Montagem | Conecta-se à placa base do Módulo Fieldbus (FBM) da Série I/A |
| Certificações | CE, UL, CSA, adequado para ambientes não perigosos |
