Product Description

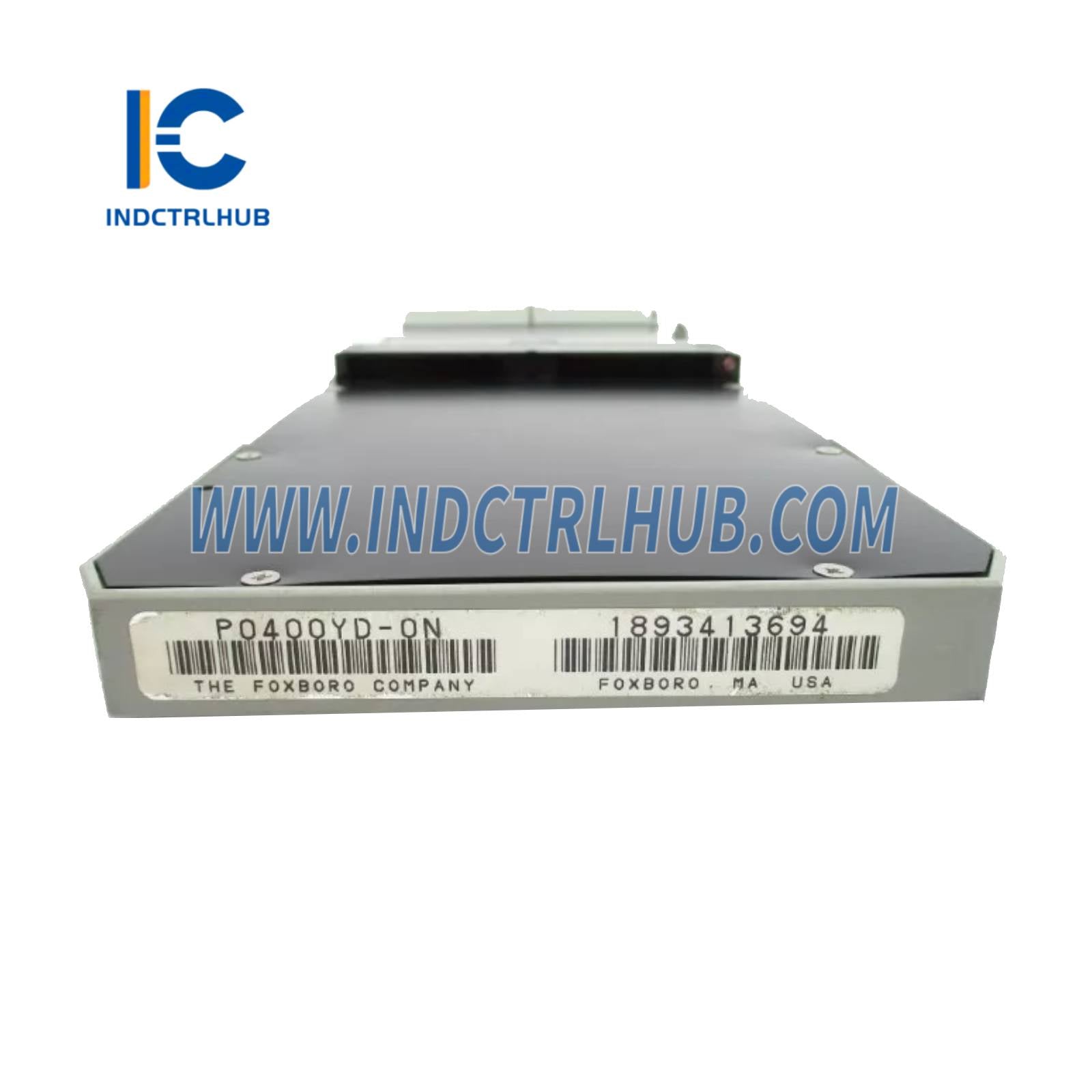

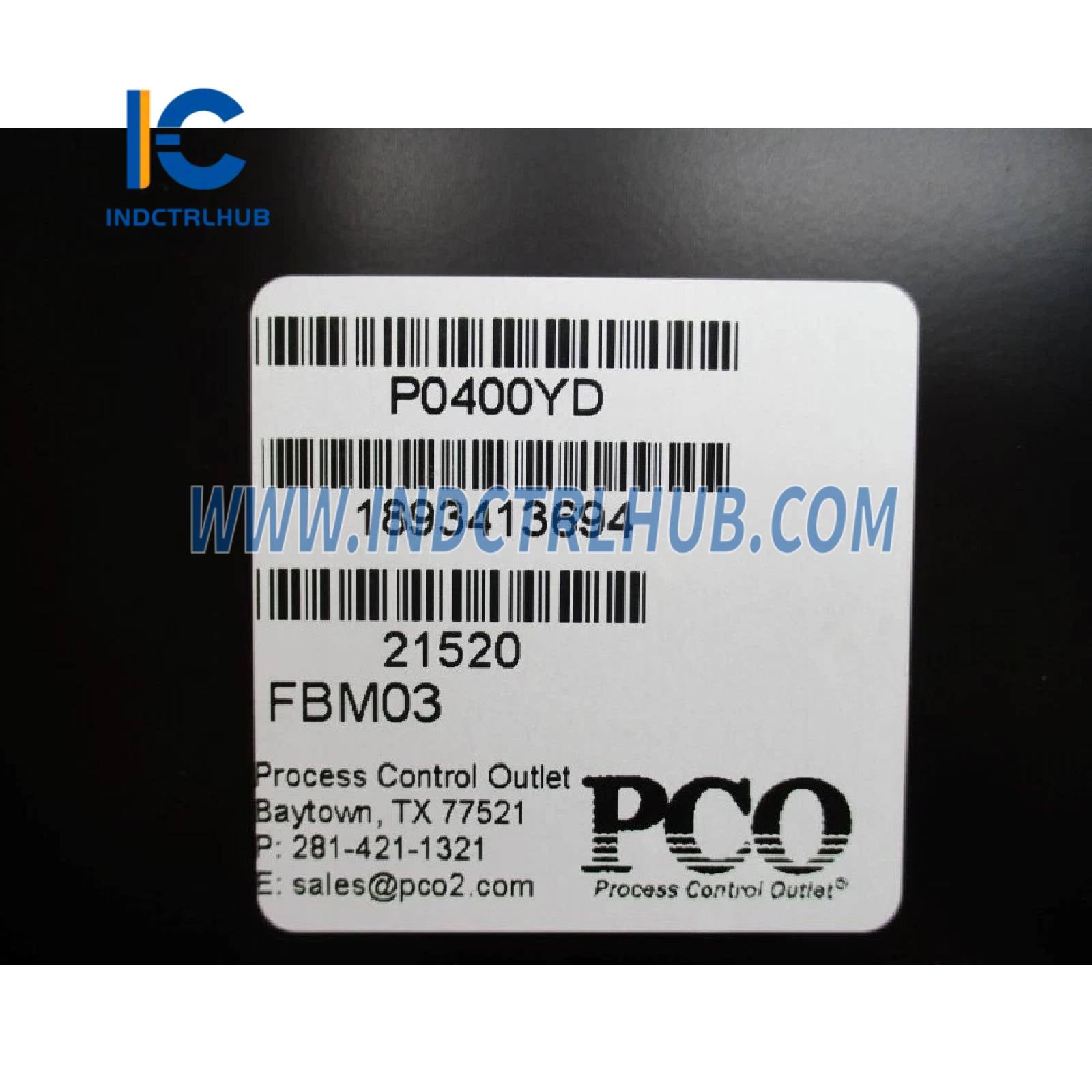

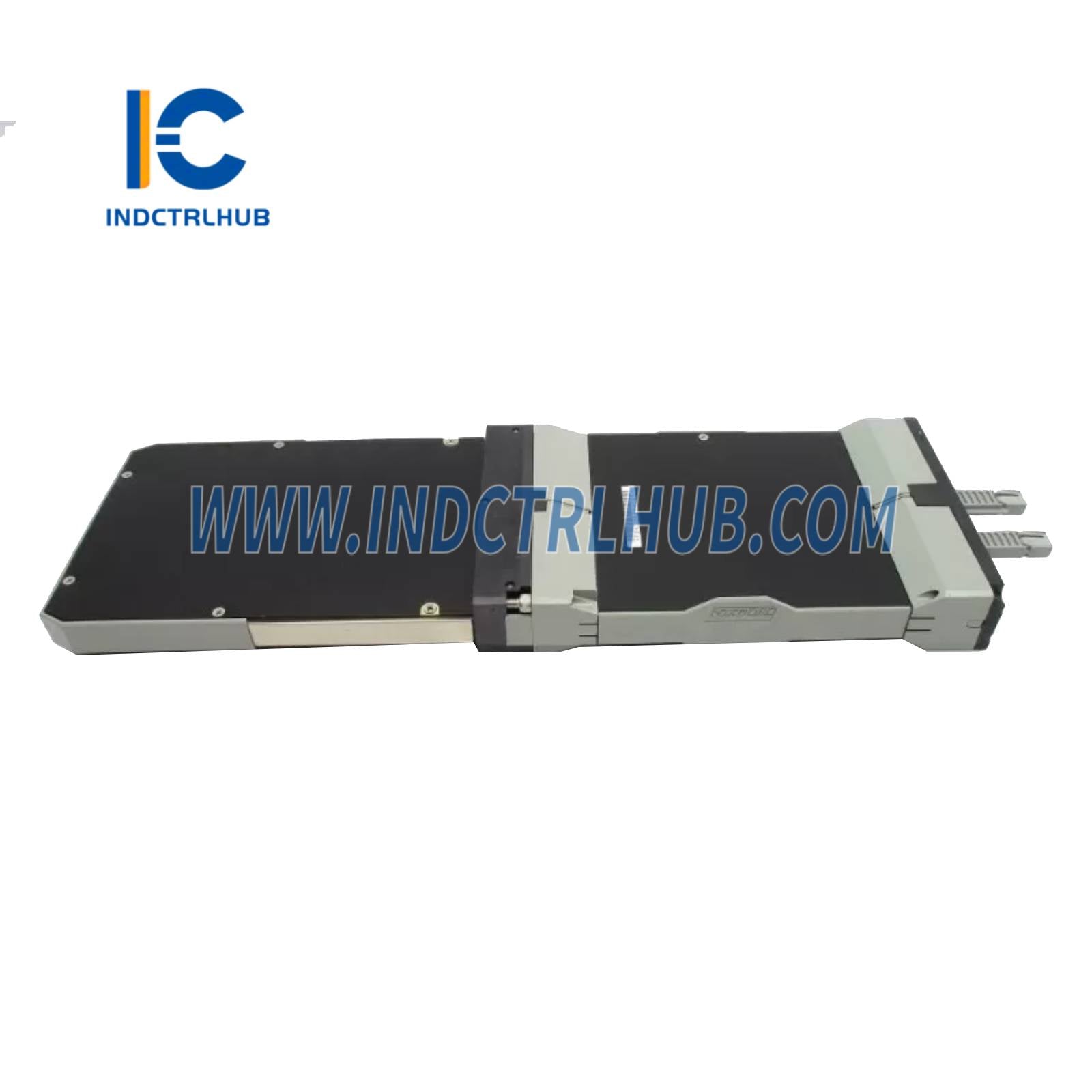

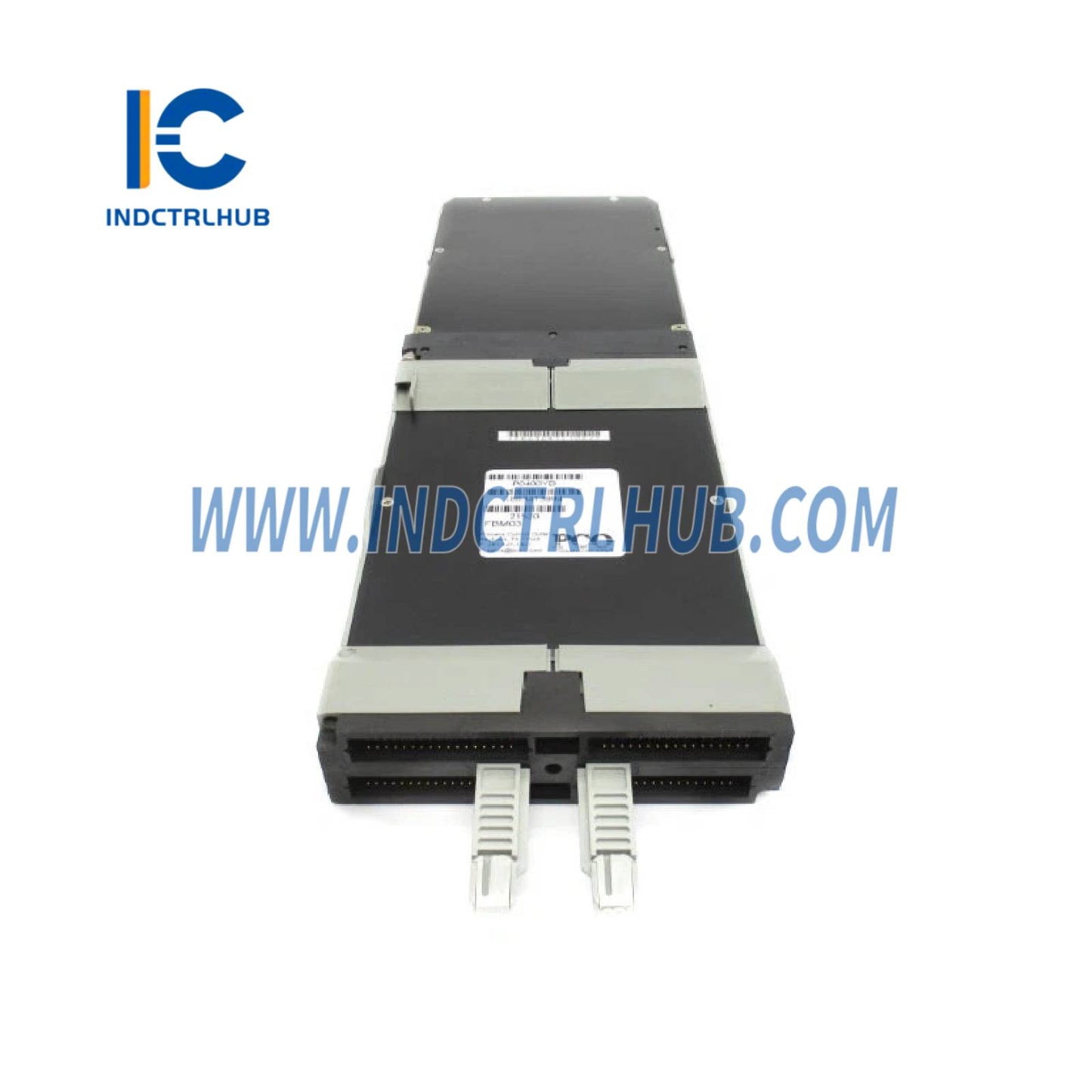

Foxboro P0400YD Invensys I/A Series FBM03 Módulo de Entrada Termopar/RTD
Visão Geral do Produto
- O Foxboro P0400YD, também conhecido como FBM03, é um Módulo de Entrada Termopar/RTD da Série Invensys I/A (agora parte do EcoStruxure Foxboro DCS da Schneider Electric). Este módulo é projetado para interfacear com sensores termopar e RTD (Detector de Temperatura por Resistência) para medir a temperatura em processos industriais. É utilizado em aplicações como petróleo e gás, processamento químico e geração de energia para monitoramento preciso da temperatura dentro do sistema de controle da Série I/A.
Especificações Técnicas
- O P0400YD FBM03 possui as seguintes especificações baseadas em fontes da indústria e documentação Foxboro:
| Especificação | Detalhes |
|---|---|
| Modelo/Número da Peça | P0400YD (FBM03) |
| Fabricante | Foxboro (Invensys, agora Schneider Electric) |
| Descrição | Módulo de Entrada Termopar/RTD da Série I/A |
| Série | Série Invensys I/A |
| Função | Adquire e processa sinais de temperatura de sensores termopar e RTD |
| Canais de Entrada | 8 entradas (configuráveis para termopar ou RTD) |
| Tipos de Entrada | Termopares: Tipos J, K, T, E, R, S, B, N RTDs: Pt100, Ni120 (configurações de 2 fios, 3 fios ou 4 fios) |
| Faixa de Temperatura | Termopares: -200°C a +1800°C (dependente do tipo) RTDs: -200°C a +850°C (dependente do tipo) |
| Resolução | 16 bits (típico para FBM03) |
| Precisão | ±0,1% do intervalo ou ±1°C (típico, dependente do sensor) |
| Compensação de Junção Fria | Interna ou externa (automática para termopares) |
| Isolamento | Isolamento óptico entre entradas de campo e barramento do sistema |
| Fonte de Alimentação | 24 VCC (fornecido via backplane da Série I/A) |
| Consumo de Energia | Aprox. 3–5 W |
| Especificações Ambientais | Temperatura Ambiente: 0°C a +60°C Temperatura de Armazenamento: -40°C a +85°C Umidade Relativa: 5% a 95% sem condensação Choque: 15 g, 11 ms Vibração: 1 g, 10–500 Hz |
| Dimensões | Aprox. 170 mm (A) x 35 mm (L) x 150 mm (P) (tamanho padrão do módulo da Série I/A) |
| Peso | Aprox. 0,4 kg |
| Montagem | Conecta-se à base do Módulo Fieldbus (FBM) da Série I/A |
| Certificações | CE, UL, CSA, adequado para ambientes não perigosos |
