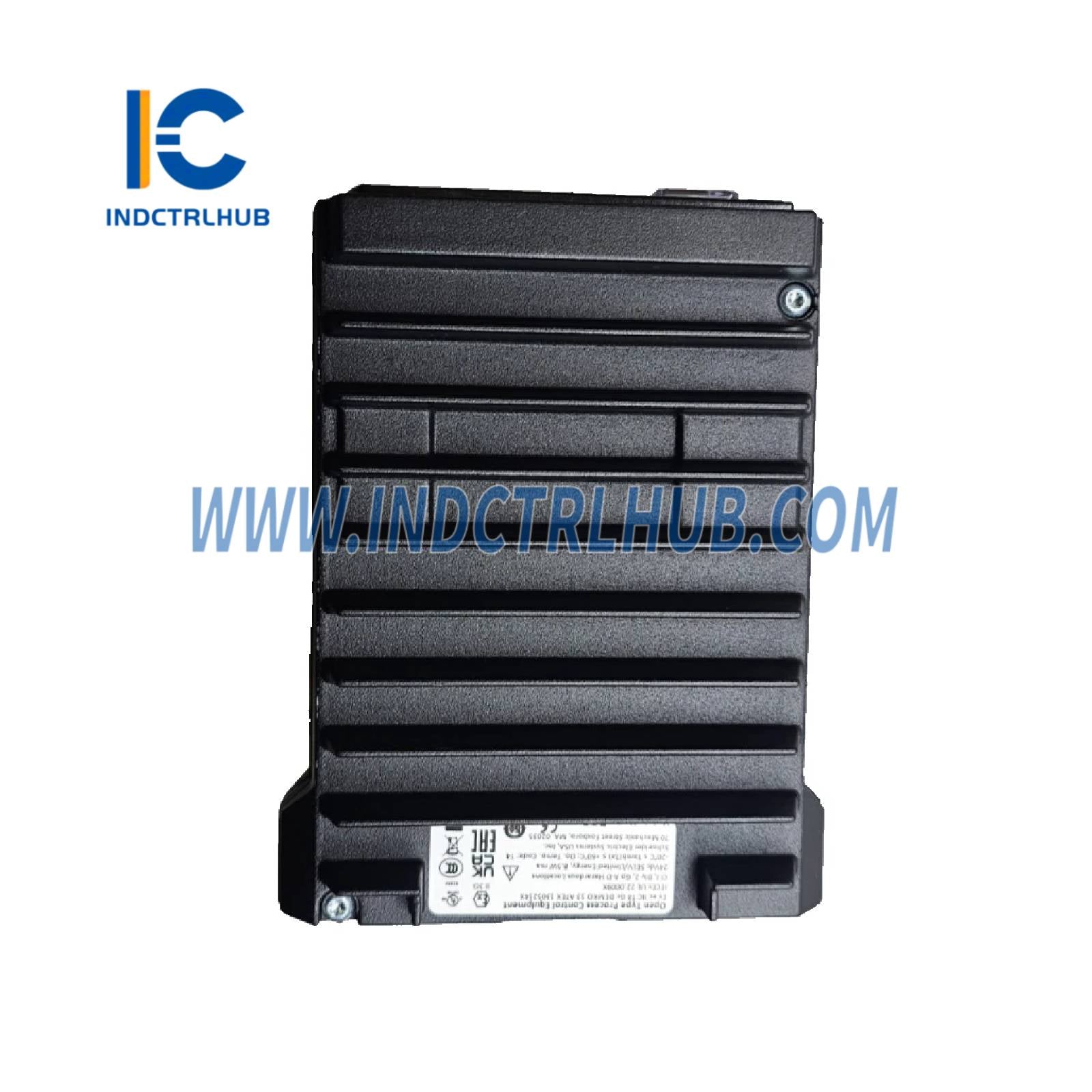

Product Description
Informações Gerais
|
Fabricante |
FOXBORO |
|---|---|
|
Número do Modelo |
FDC280 |
|
Número da Peça |
RH101FQ |
|
Descrição |

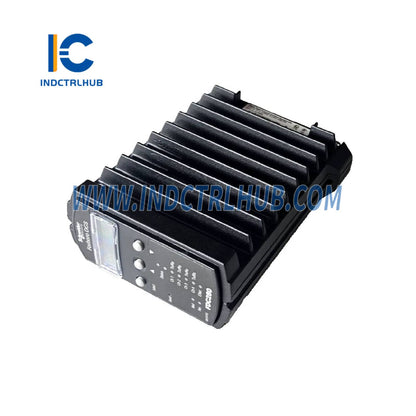

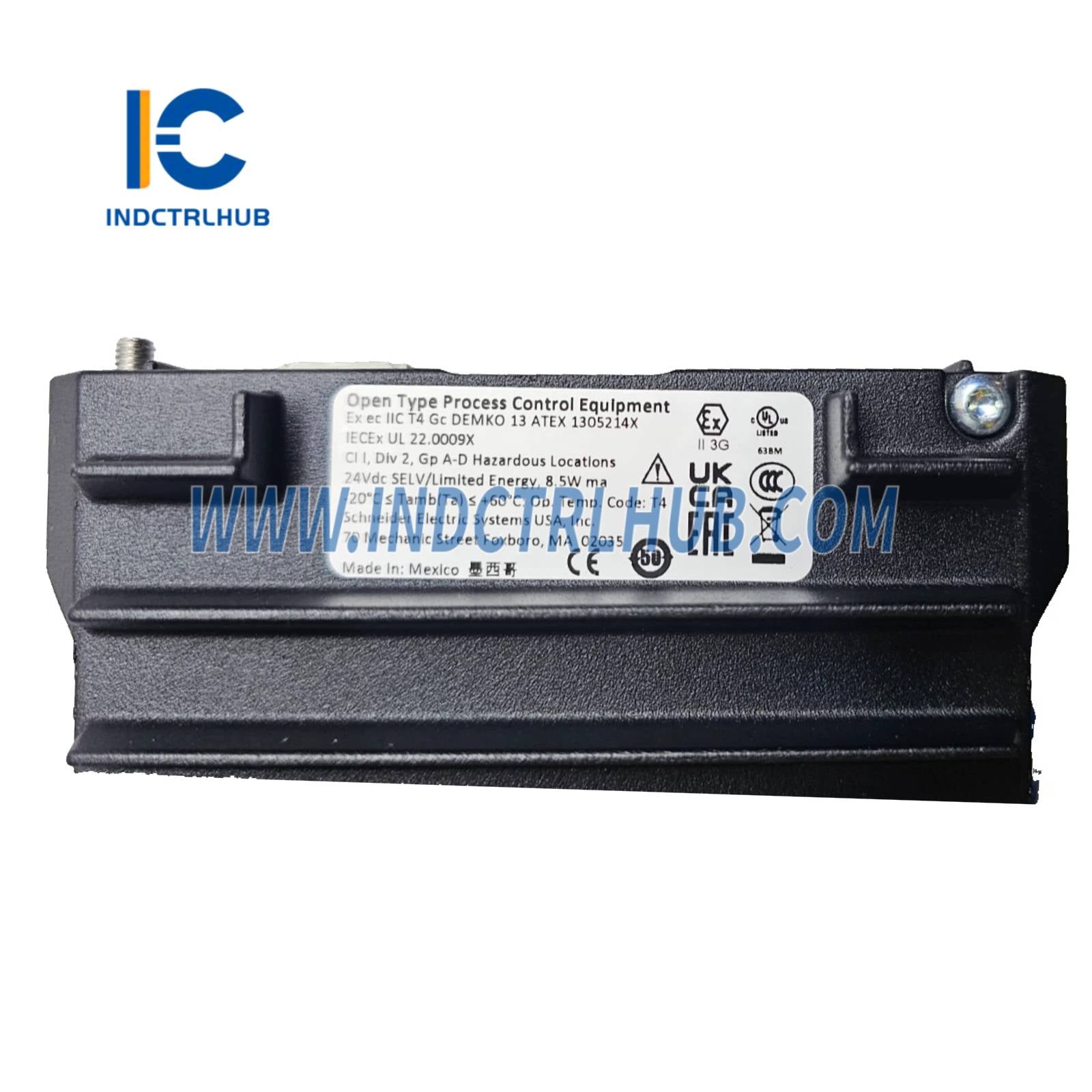

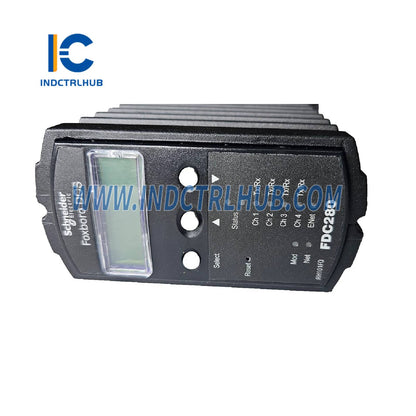

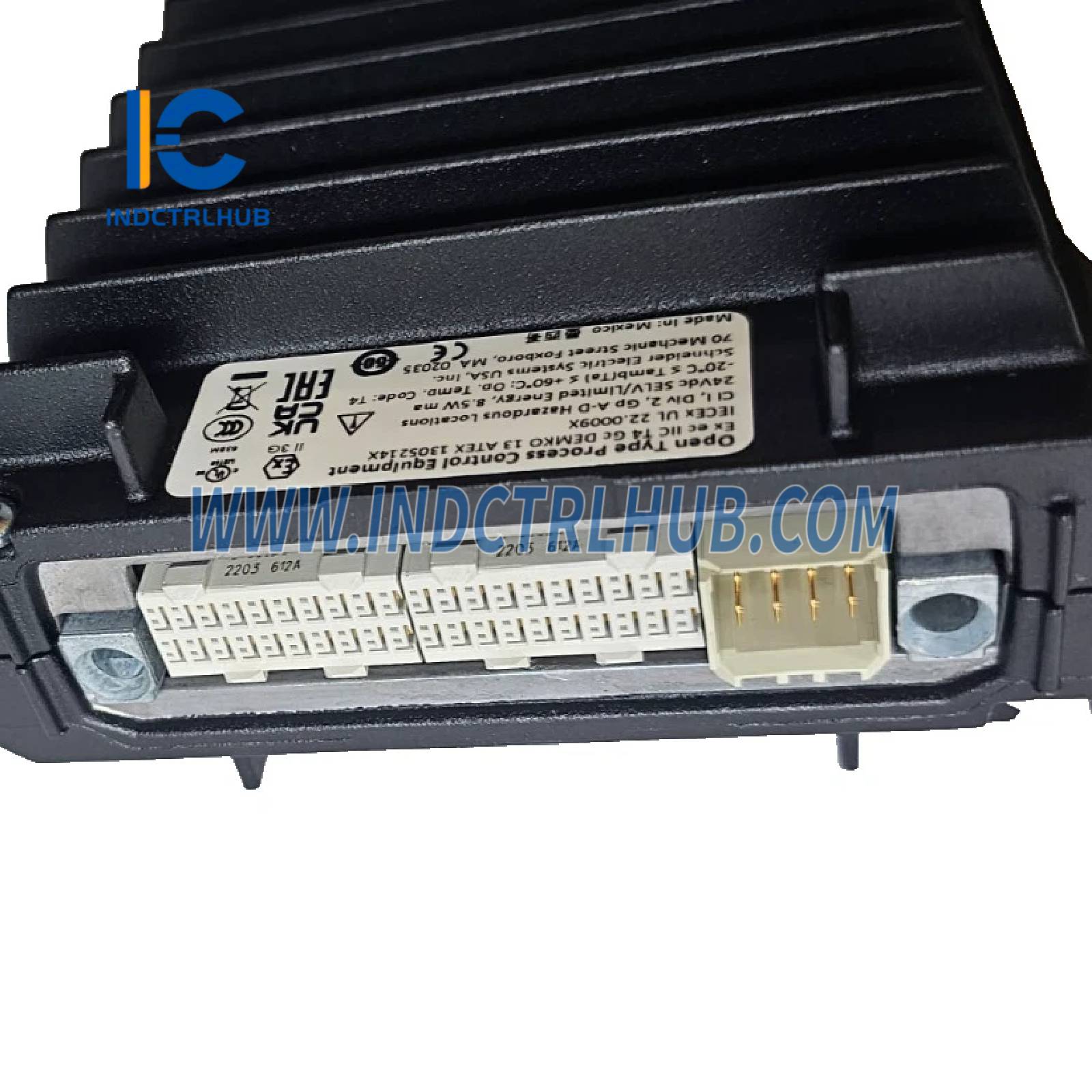

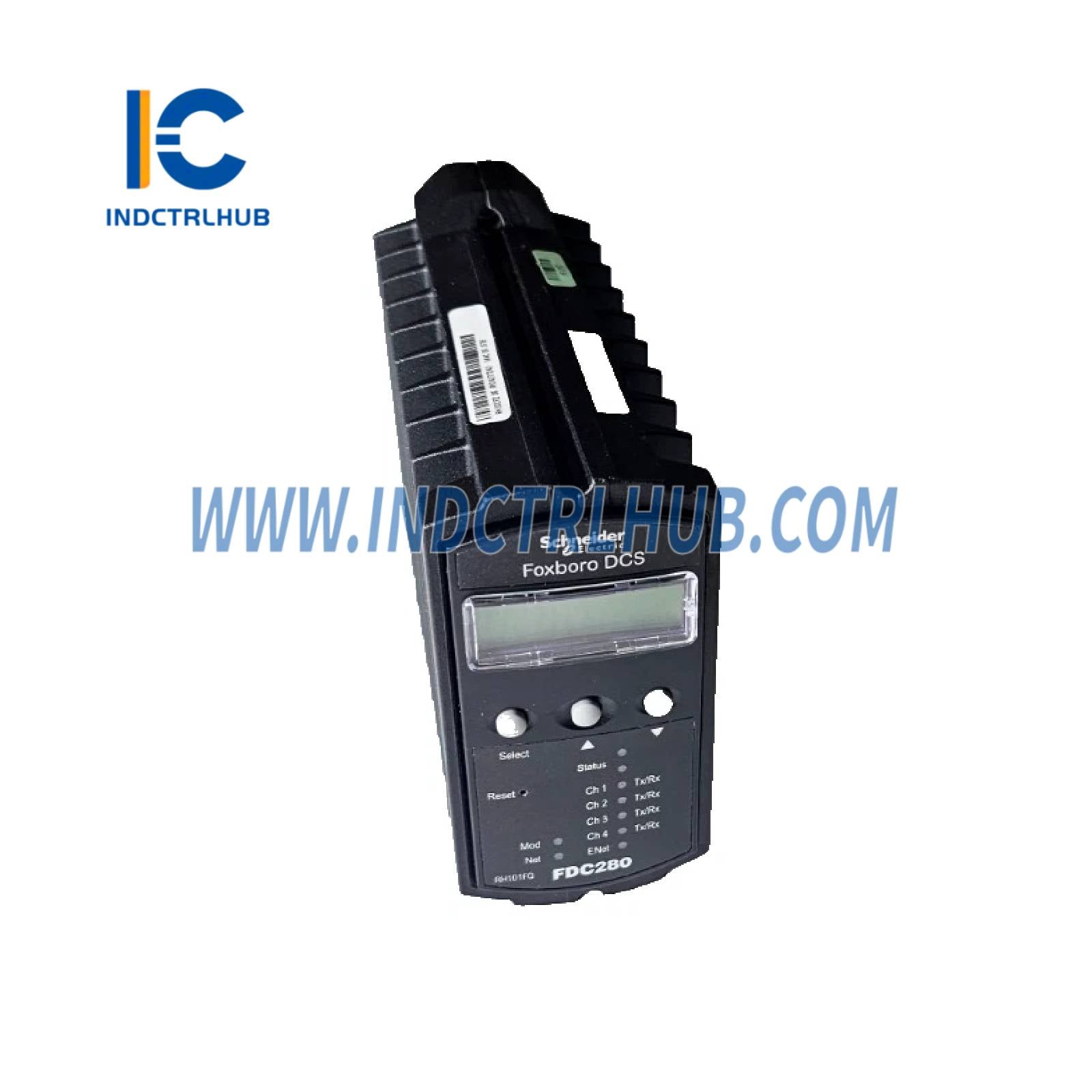

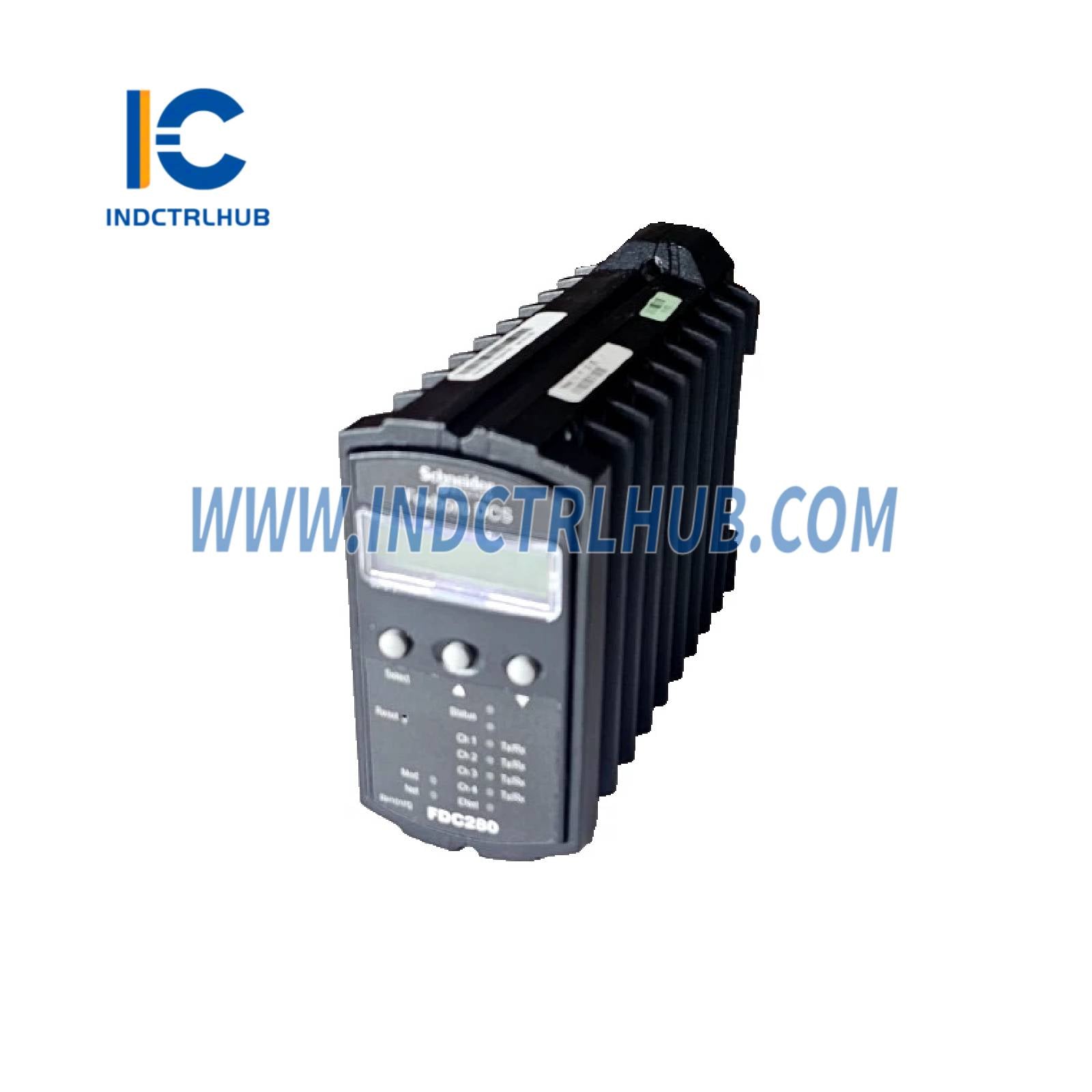

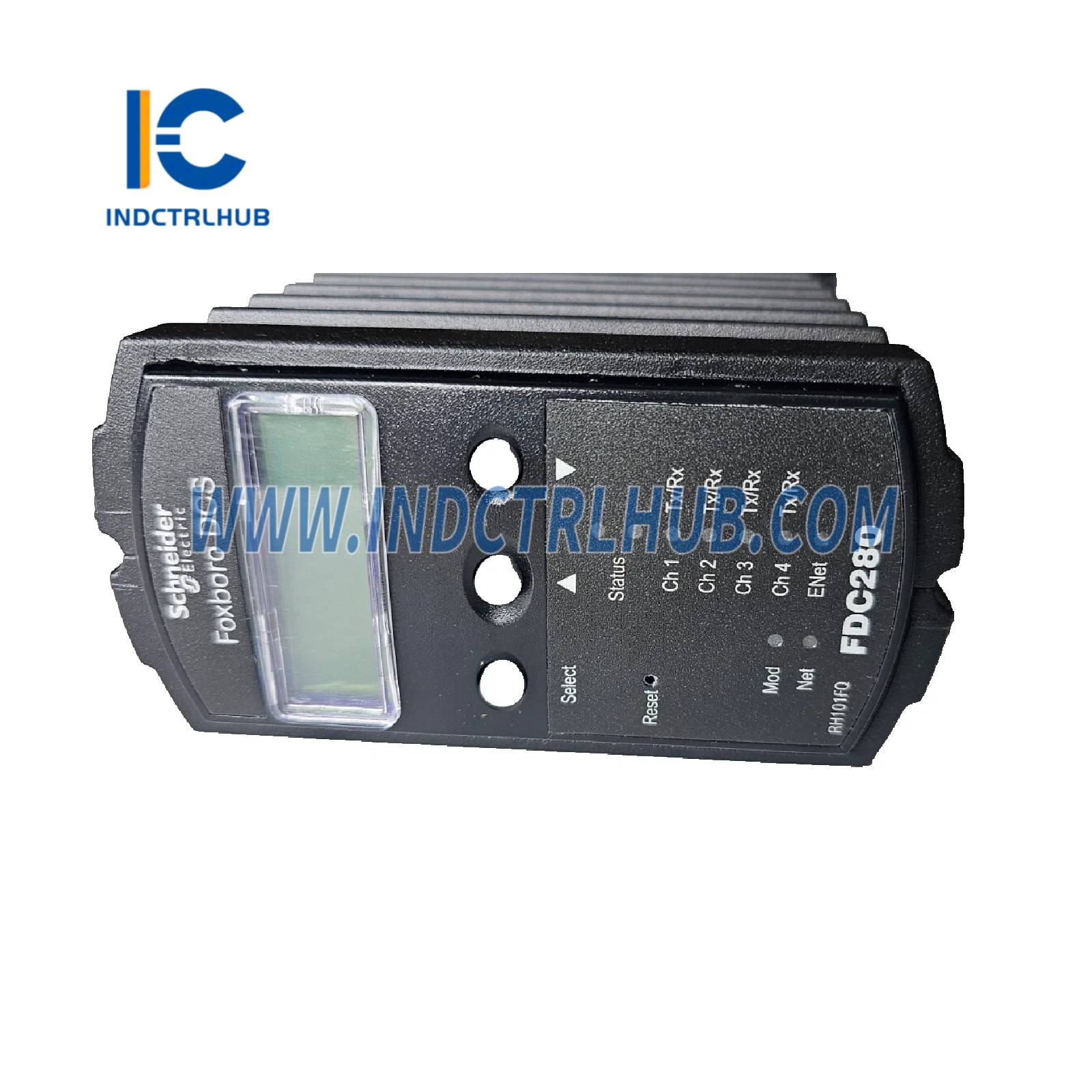

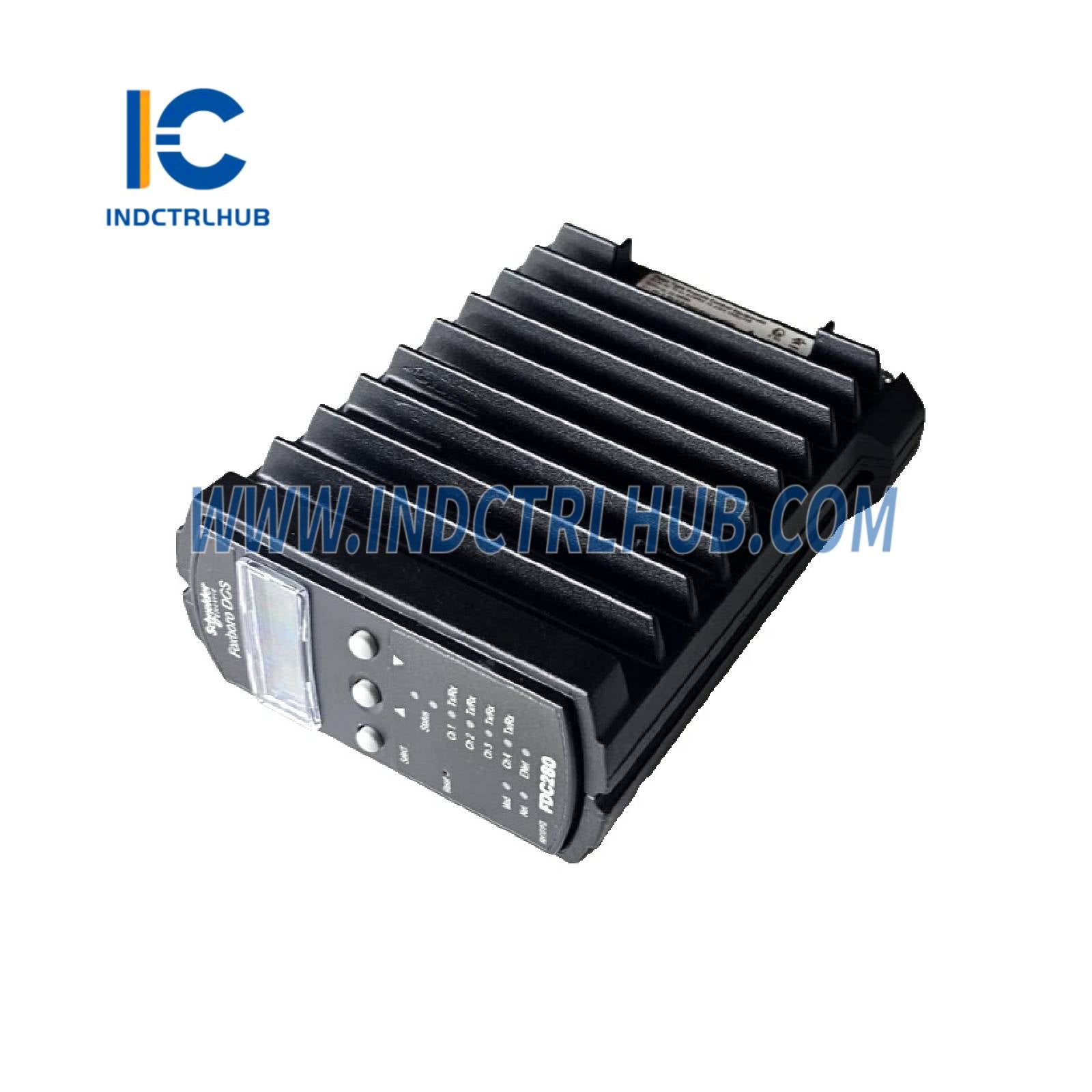

Controlador de Dispositivo de Campo (Módulo Único ou Tolerante a Falhas) usado no sistema EcoStruxure™ Foxboro™ DCS. |
Especificações Físicas
|
Especificação |
Detalhes |
|---|---|
|
Configuração |
Módulo de processador único; versão tolerante a falhas usa dois módulos de processador interconectados via conector de placa base. |
|
Montagem |
Placas base de 2 posições (horizontal ou vertical). Slots dedicados necessários para módulos tolerantes a falhas. |
|
Dimensões |
Altura: 105 mm (4,13 pol) ou 116 mm (4,59 pol) com abasLargura: 51,8 mm (2,04 pol)Profundidade: 147 mm (5,80 pol) |
|
Peso |
0,8 kg (1,78 lb) para módulo únicoConjunto de Terminação (Anel de Olhal): ~363 g (0,8 lb)Conjunto de Terminação (Parafuso de Compressão): ~272 g (0,6 lb) |
Números de Peças
|
Componente |
Número da Peça |
|---|---|
|
Controlador FDC280 |
RH101FQ |
|
Placa Base |
RH101KF |
|
Adaptador de Fibra |
RH924WA (Rev. E ou posterior) |
|
Adaptador de Cobre |
RH924UQ (Rev. D ou posterior) |
|
Conjunto de Terminação (Anel de Olhal) |
P0926PA |
|
Conjunto de Terminação (Parafuso de Compressão) |
RH926GH |
Cabeamento da Rede de Controle
Switch Ethernet para FDC280
|
Tipo de Cabo |
Conector |
Comprimento |
Notas |
|---|---|---|---|
|
Fibra Óptica |
LC (para adaptador), MT-RJ (para switch) |
Até 50 m (Foxboro), até 2 km (fornecido pelo usuário) |
Fibra multimodo 62,5/125 µm plenum |
|
Cobre |
RJ-45 em ambas as extremidades |
Até 100 m (328 pés) |
Ethernet 1000Base-T Cat 5 |
Switch Ethernet do Dispositivo de Campo para FDC280
|
Tipo de Cabo |
Conector |
Comprimento |
Notas |
|---|---|---|---|
|
Ethernet de Cobre |
RJ-45 em ambas as extremidades |
Até 100 m (328 pés) |
1000Base-T Cat 5e ou Cat 6 |
FDC280 para Conjunto de Terminação (Cabeamento Serial)
|
Tipo de Cabo |
Tipo de Conector |
Notas |
|---|---|---|
|
Tipo Compacto 5 |
Anel de Olhal ou Parafuso de Compressão |
Usado para conectar a placa base FDC280 aos TAs seriais |
Características do Barramento
|
Protocolo |
Meio Físico |
Taxa de Transmissão (baud) |
Paridade / Bits de Parada |
|---|---|---|---|
|
RS-232 |
DB-25 para dispositivo/modem externo |
300–115200 |
Ímpar, par ou nenhum; 1 ou 2 bits de parada |
|
RS-422 |
Par trançado blindado de 4 fios |
300–115200 |
Mesmo que acima |
|
RS-485 |
Cobre blindado par trançado (1 par) |
300–115200 |
Mesmo que acima |
|
Tipo de Comunicação |
Assíncrono, link de conexão direta (RS-232) |
