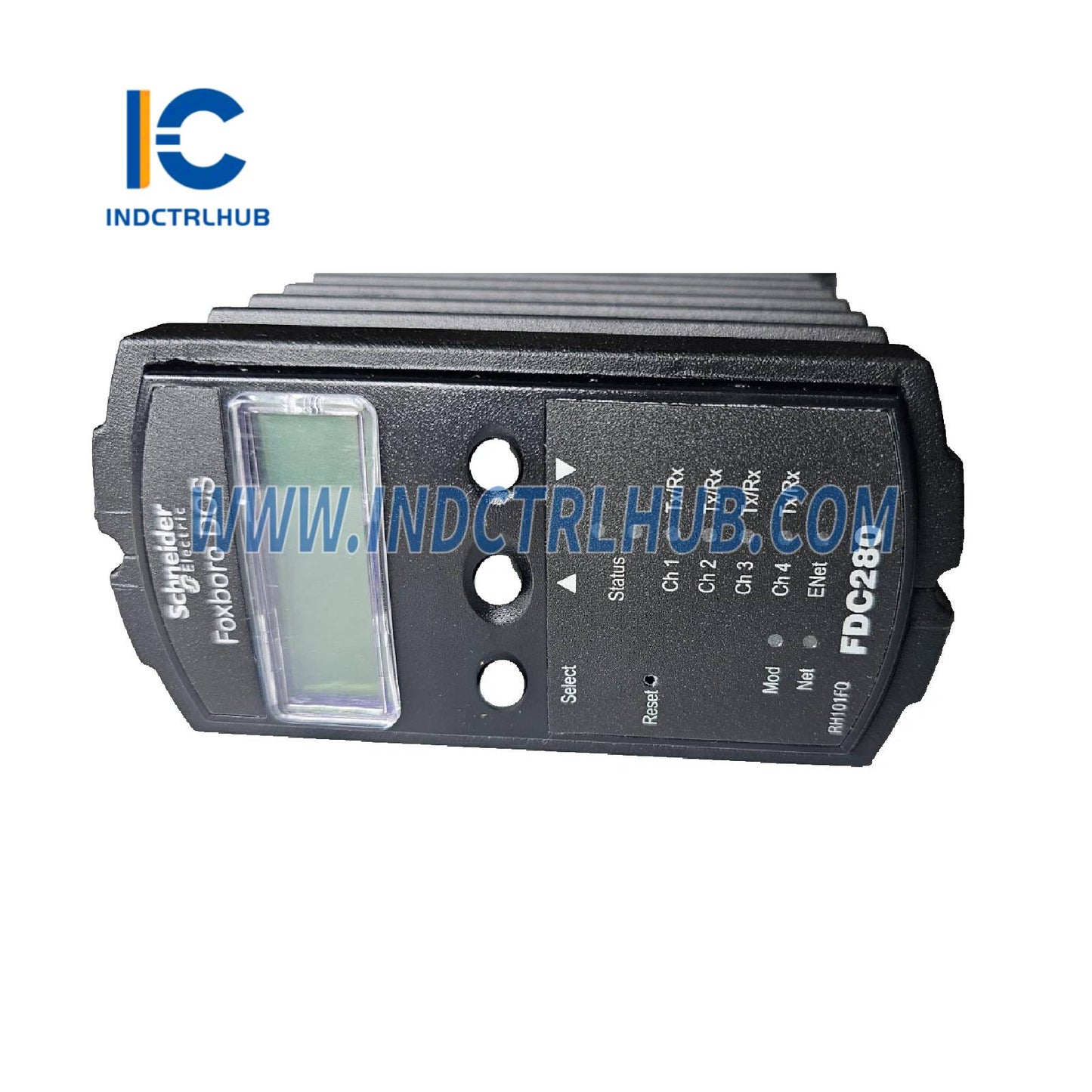

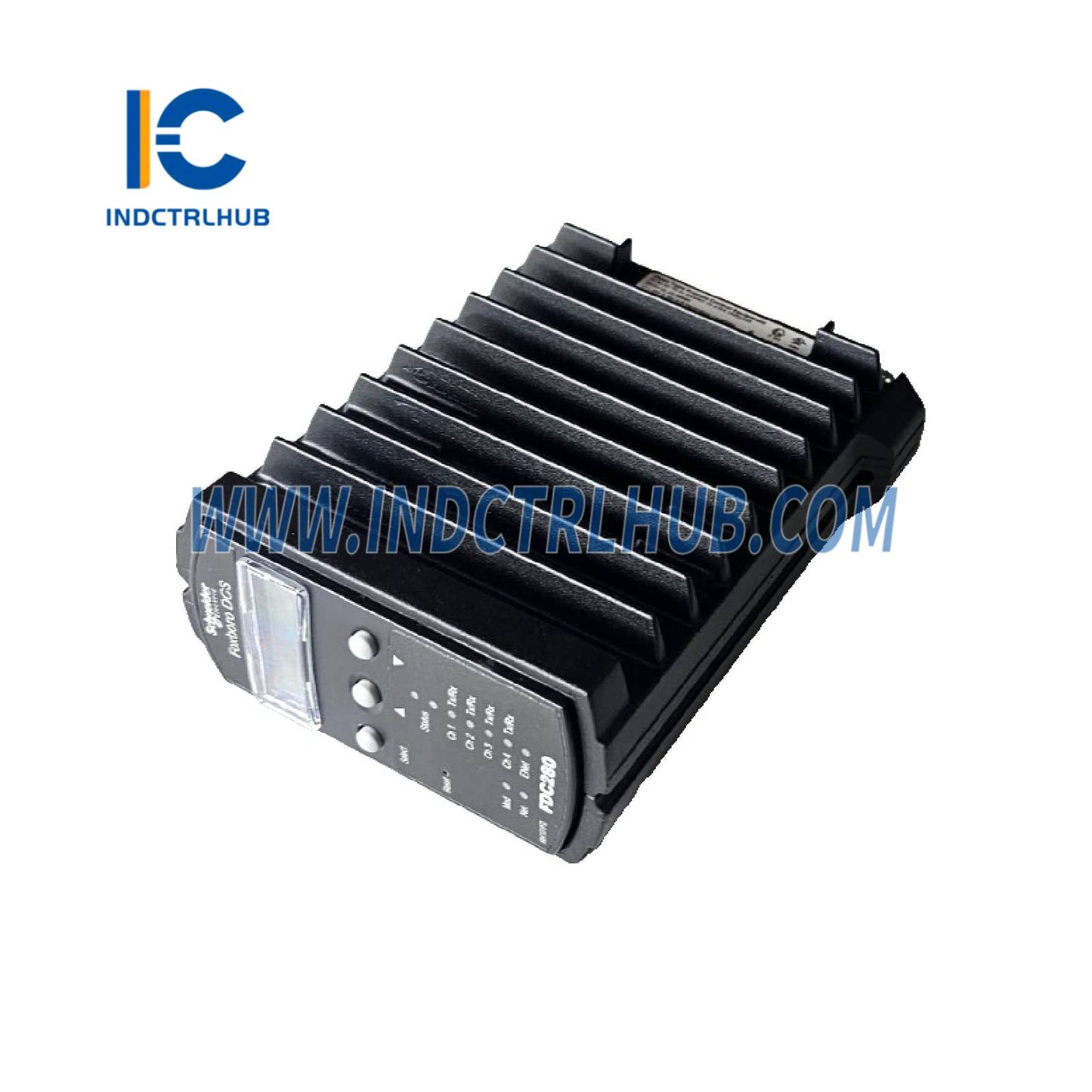

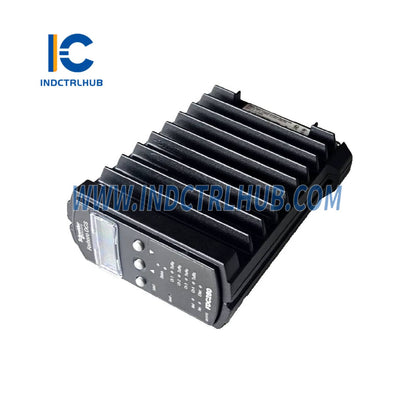

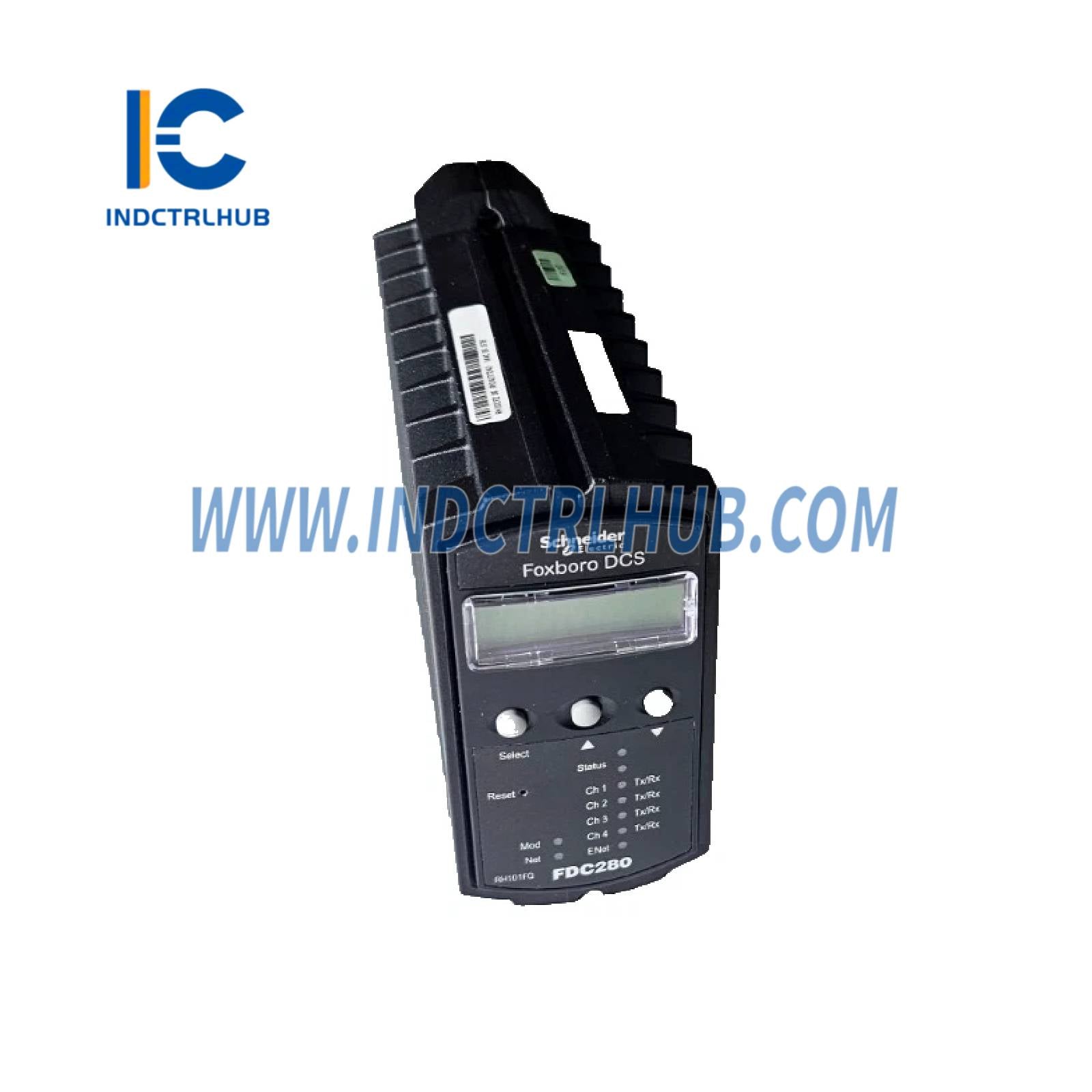

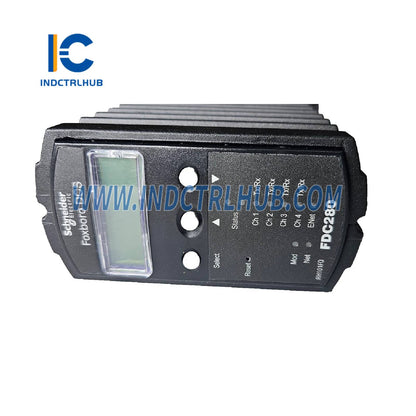

Informações Gerais
|
Fabricante |
Modelo/Número da Peça |
Descrição |
|---|---|---|
|
Foxboro |
FDC280 (RH101FQ) |

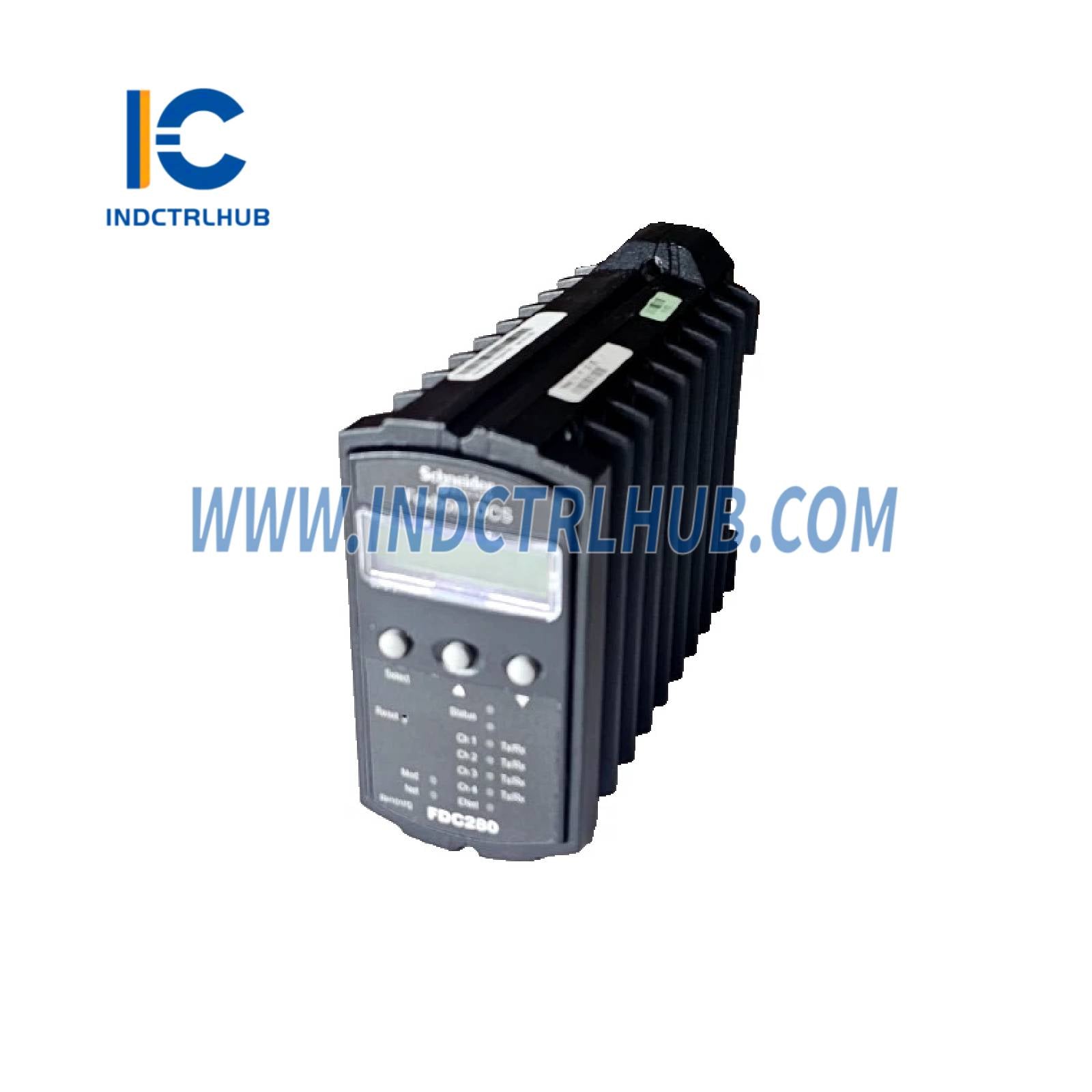

Controlador de Dispositivo de Campo, parte do sistema EcoStruxure™ Foxboro™ DCS. |

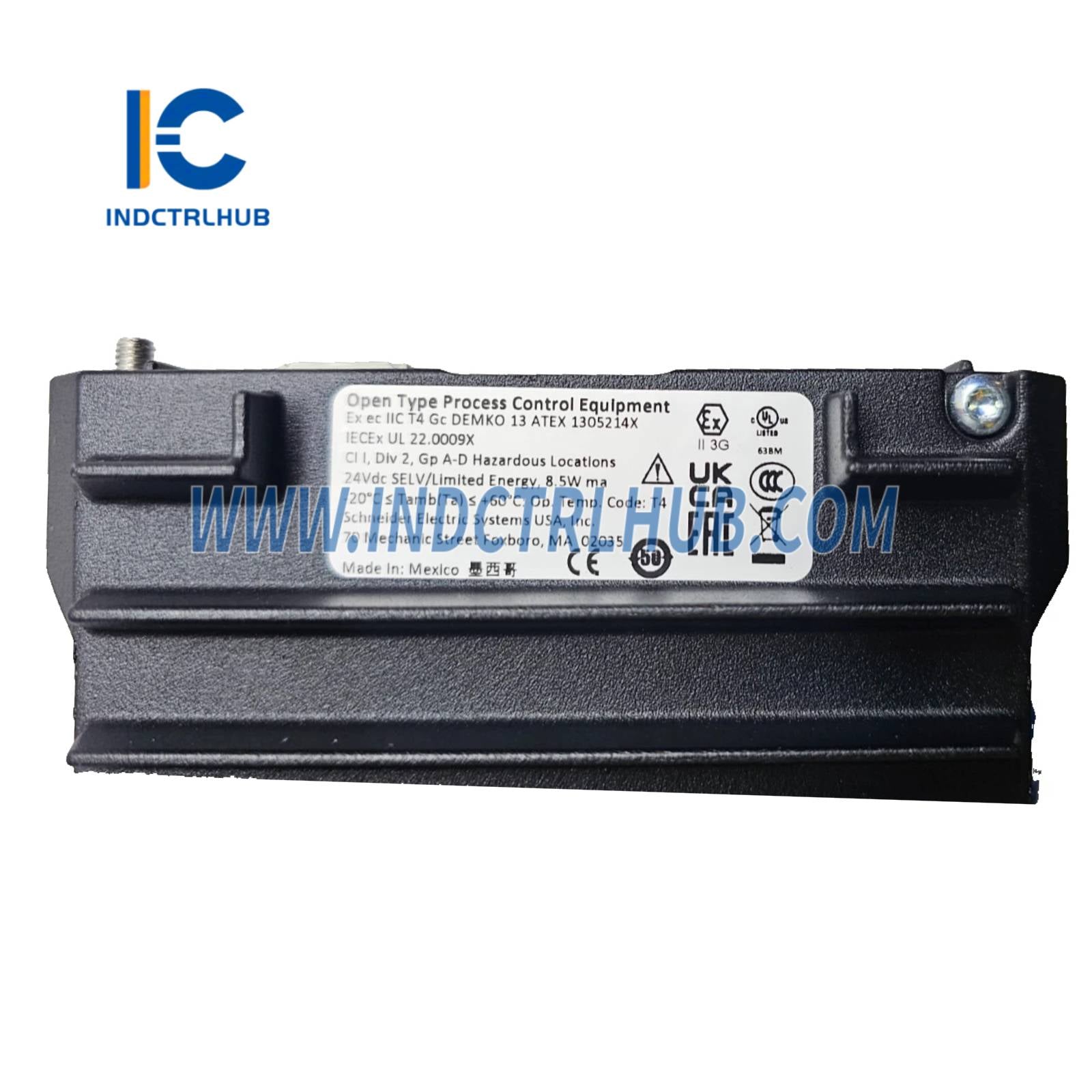

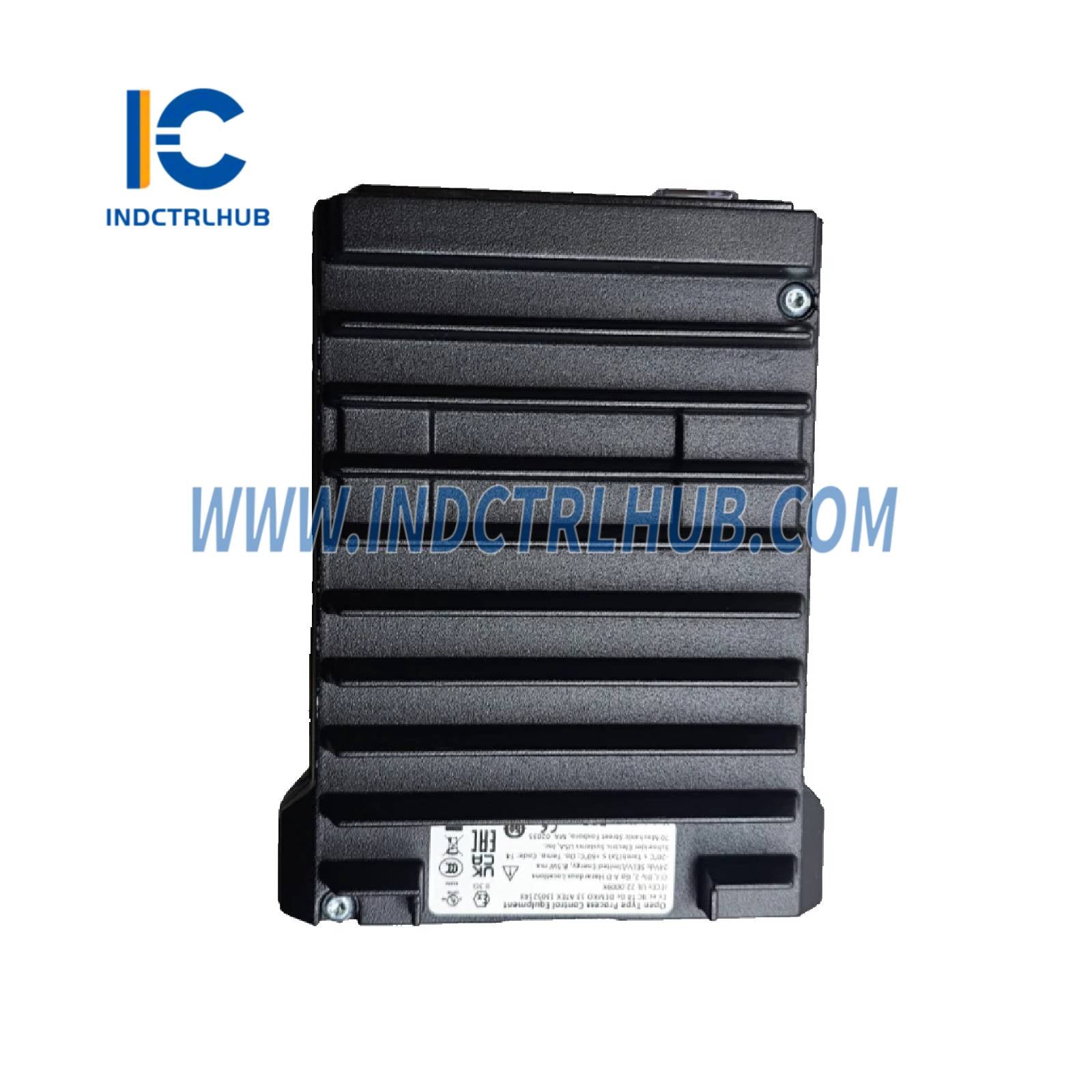

Especificações Físicas
|
Característica |
Detalhes |
|---|---|
|
Configuração |
Módulo de processador único; versão tolerante a falhas possui 2 módulos. |
|
Montagem |
Em bases dedicadas de 2 posições (horizontal ou vertical). |
|
Dimensões do Módulo |
105 mm A (116 mm incl. abas) x 51,8 mm L x 147 mm P |
|
Peso |
0,8 kg (1,78 lb) (módulo único) |
|
Opções de Montagem de Terminação |
Anel de Terminal (P0926PA): 363 g (0,8 lb) Parafuso de Compressão (RH926GH): 272 g (0,6 lb) |
|
Números de Peça |
- FDC280: RH101FQ - Base: RH101KF - Adaptador de Fibra: RH924WA (Rev. E+) - Adaptador de Cobre: RH924UQ (Rev. D+) - Anel de Terminal TA: P0926PA - Parafuso de Compressão TA: RH926GH |
Especificações de Cabeamento de Rede
Rede de Controle – Switch Ethernet para FDC280
|
Tipo de Adaptador |
Conectores |
Material do Cabo |
Comprimento Máximo |
|---|---|---|---|
|
Adaptador de Fibra |
LC para MT-RJ |
Fibra multimodo 62,5/125 µm |
2 km (6.560 pés) |
|
Adaptador de Cobre |
RJ-45 em ambas as extremidades |
1000Base-T Cat 5 |
100 m (328 pés) |
Switch Ethernet do Dispositivo de Campo para FDC280
|
Conectores |
Tipo de Cabo |
Comprimento Máximo |
|---|---|---|
|
RJ-45 |
Cat 5e ou Cat 6 (1000Base-T) |
100 m (328 pés) |

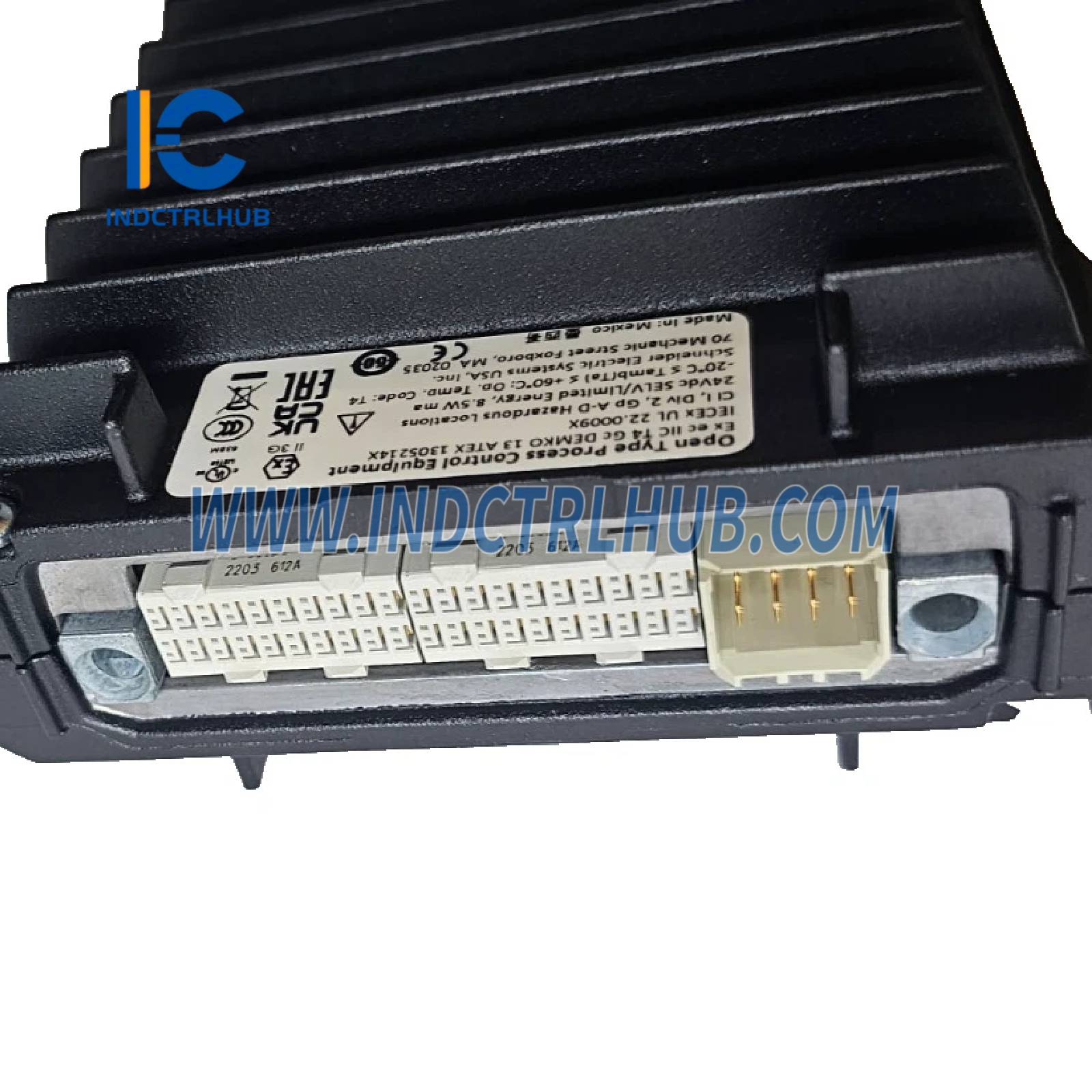

FDC280 para Montagem de Terminação – Cabeamento Serial
|
Tipo de Cabo |
Uso |
|---|---|
|
Tipo 5 Compacto |
Conecta a base FDC280 às TAs seriais |
Características do Barramento (Comunicação Serial I/O)
|
Norma |
Meio |
Detalhes |
|---|---|---|
|
RS-232 |
DB-25 para dispositivo/modem/conversor externo |
Assíncrono, conexão direta |
|
RS-422 |
Cobre blindado de 4 fios |
Selecionável por porta |
|
RS-485 |
Cobre blindado par trançado (1 par) |
Selecionável por porta |
Detalhes da Transmissão
|
Taxas de Baud Suportadas |
Formato do Protocolo |
|---|---|
|
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
Caracteres de 8 bits; paridade ímpar/par/sem; 1 ou 2 bits de parada |
