Product Description

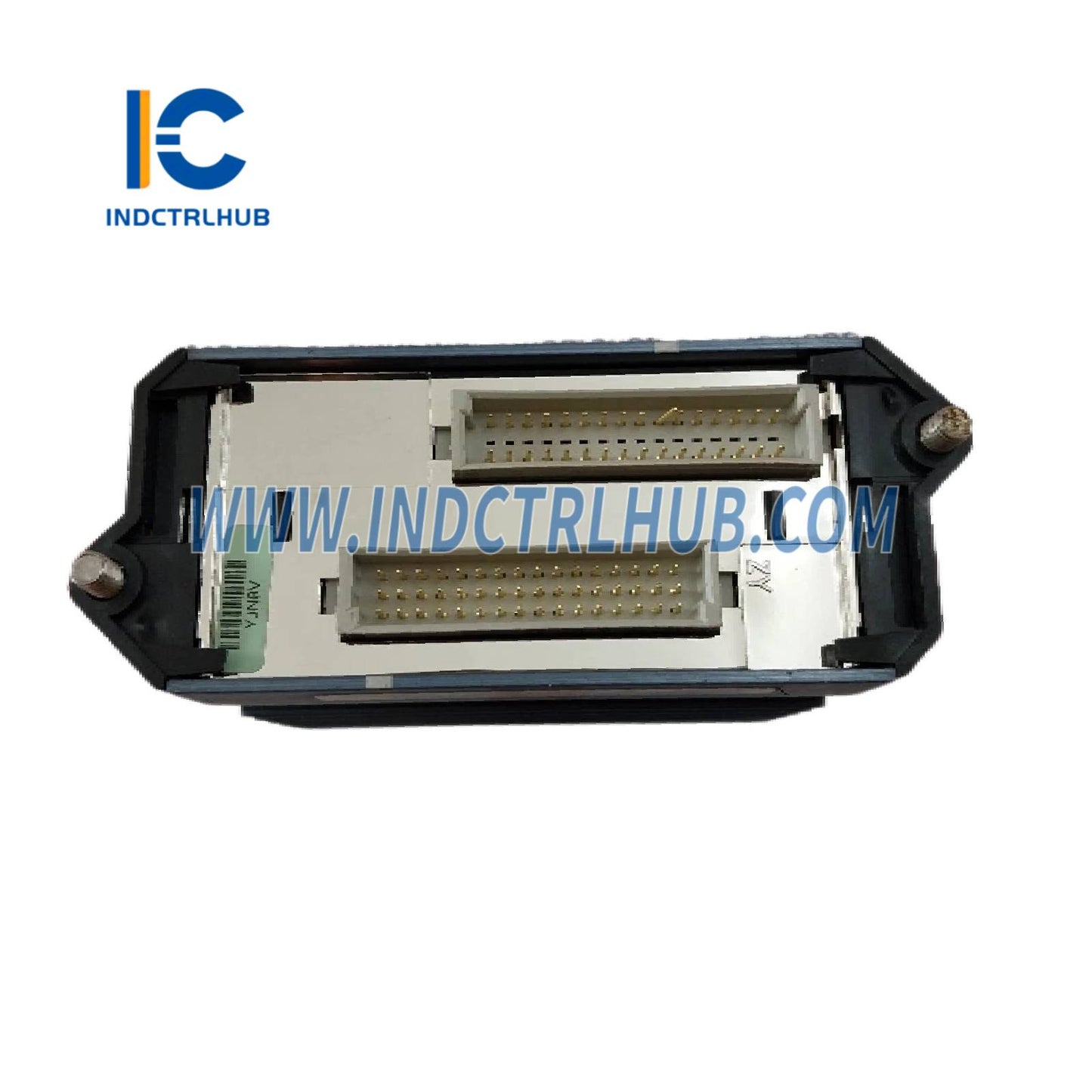

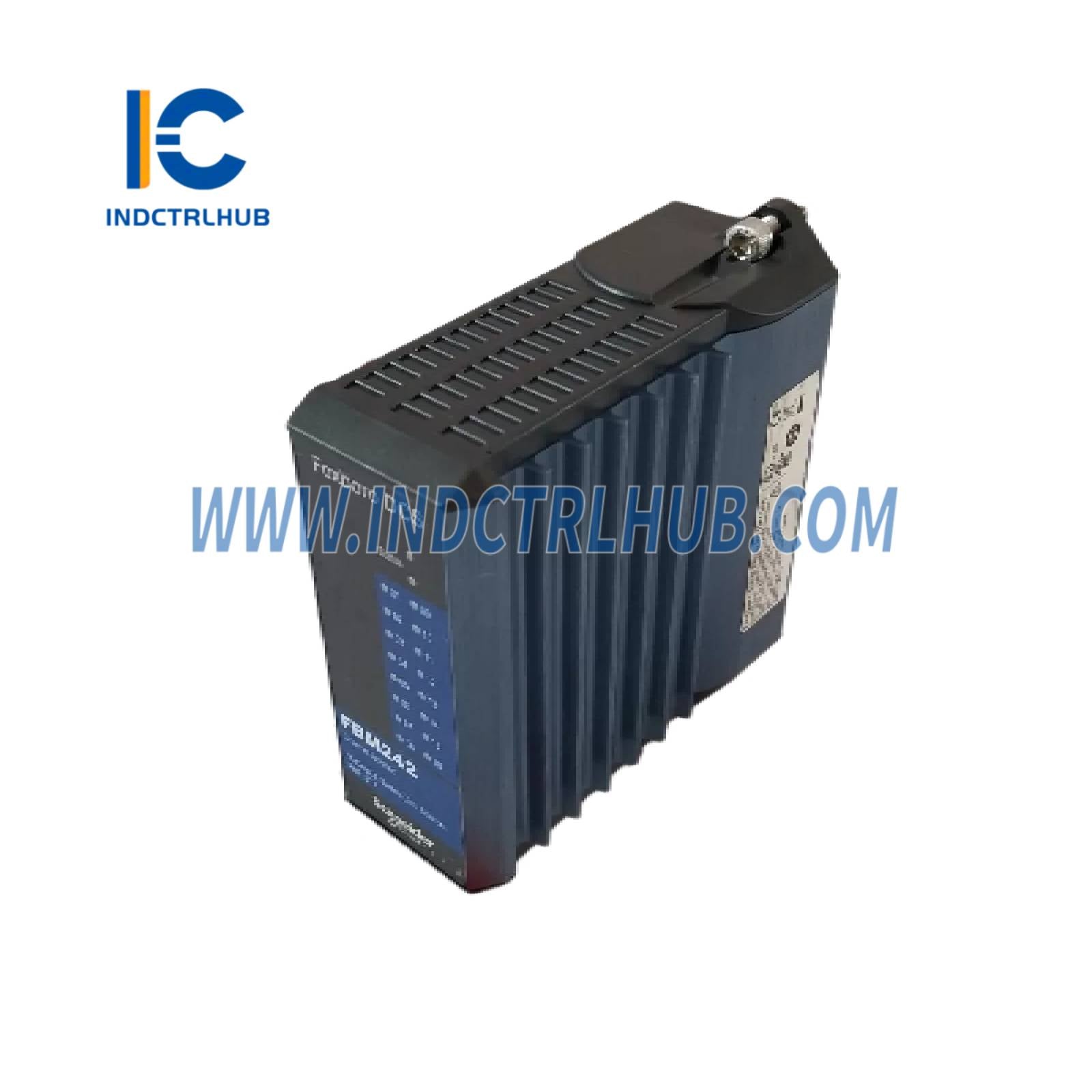

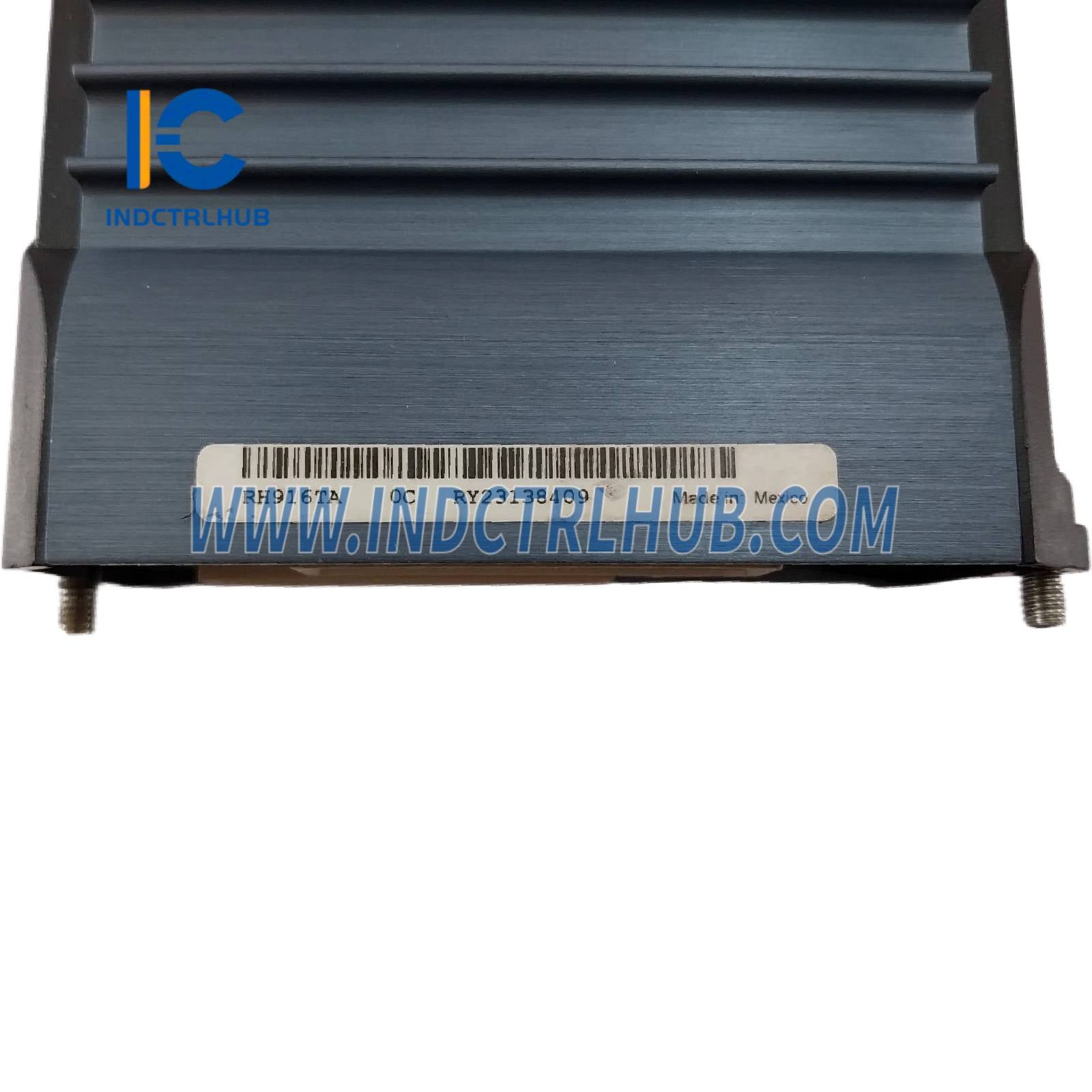

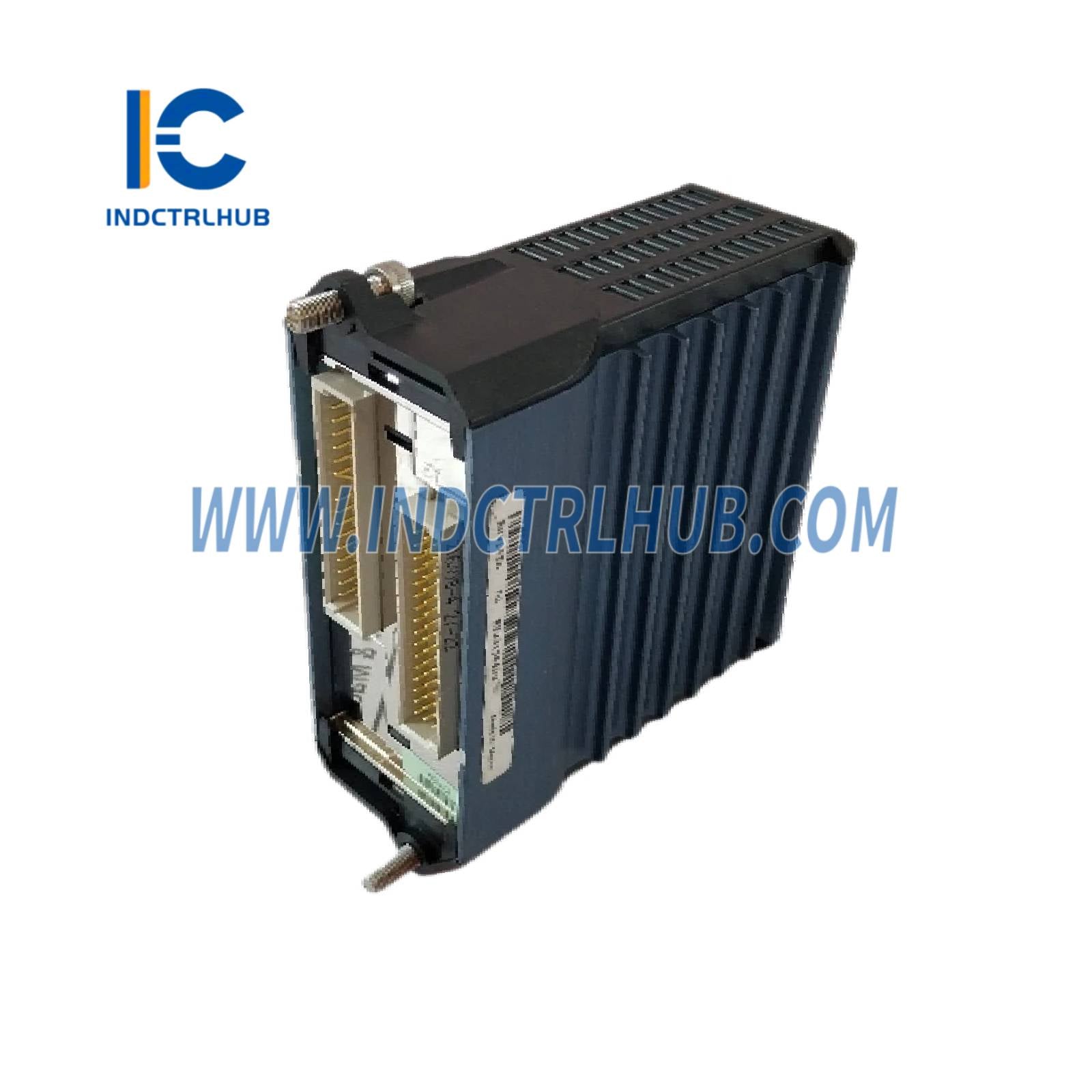

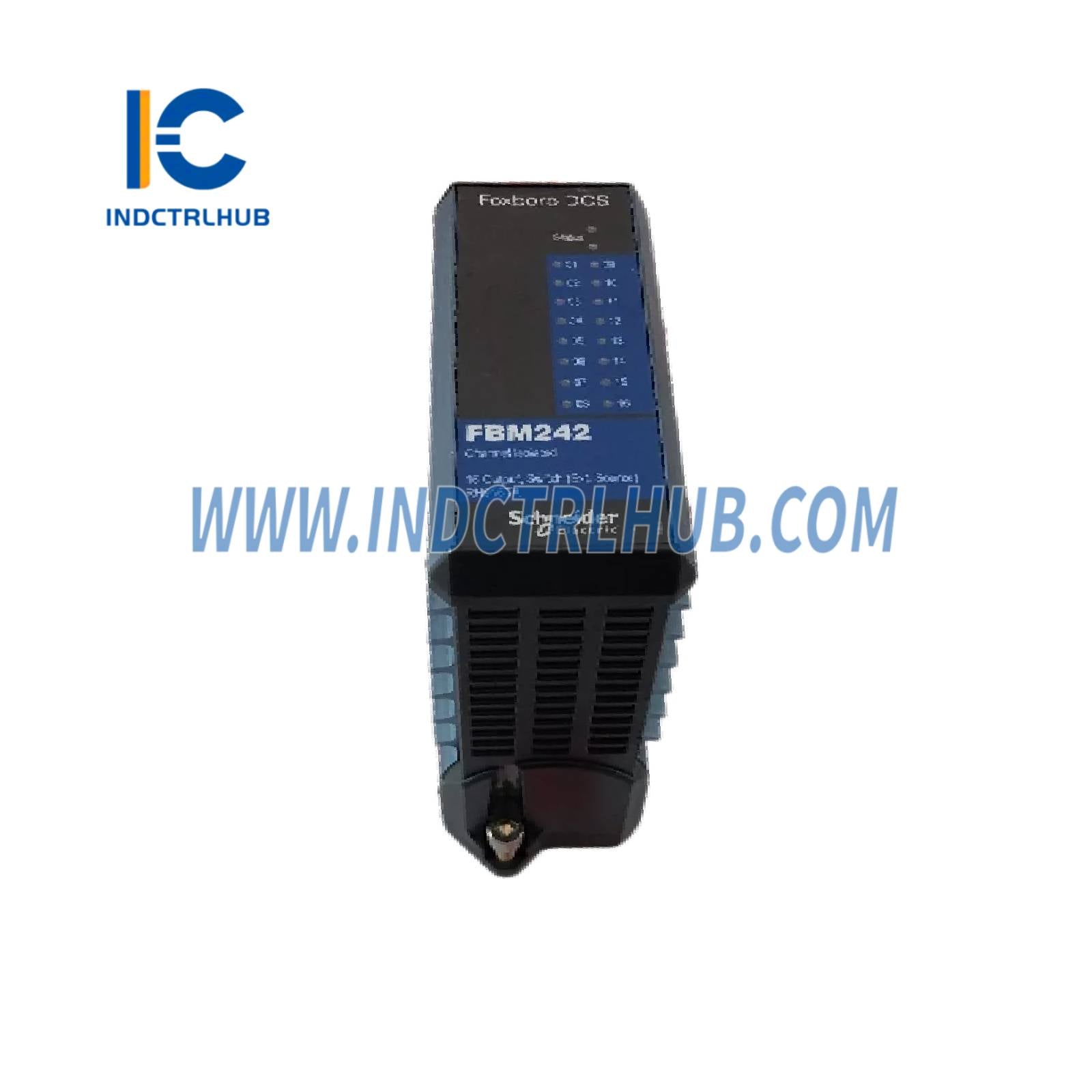

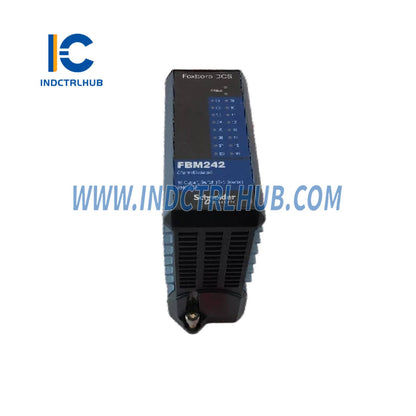

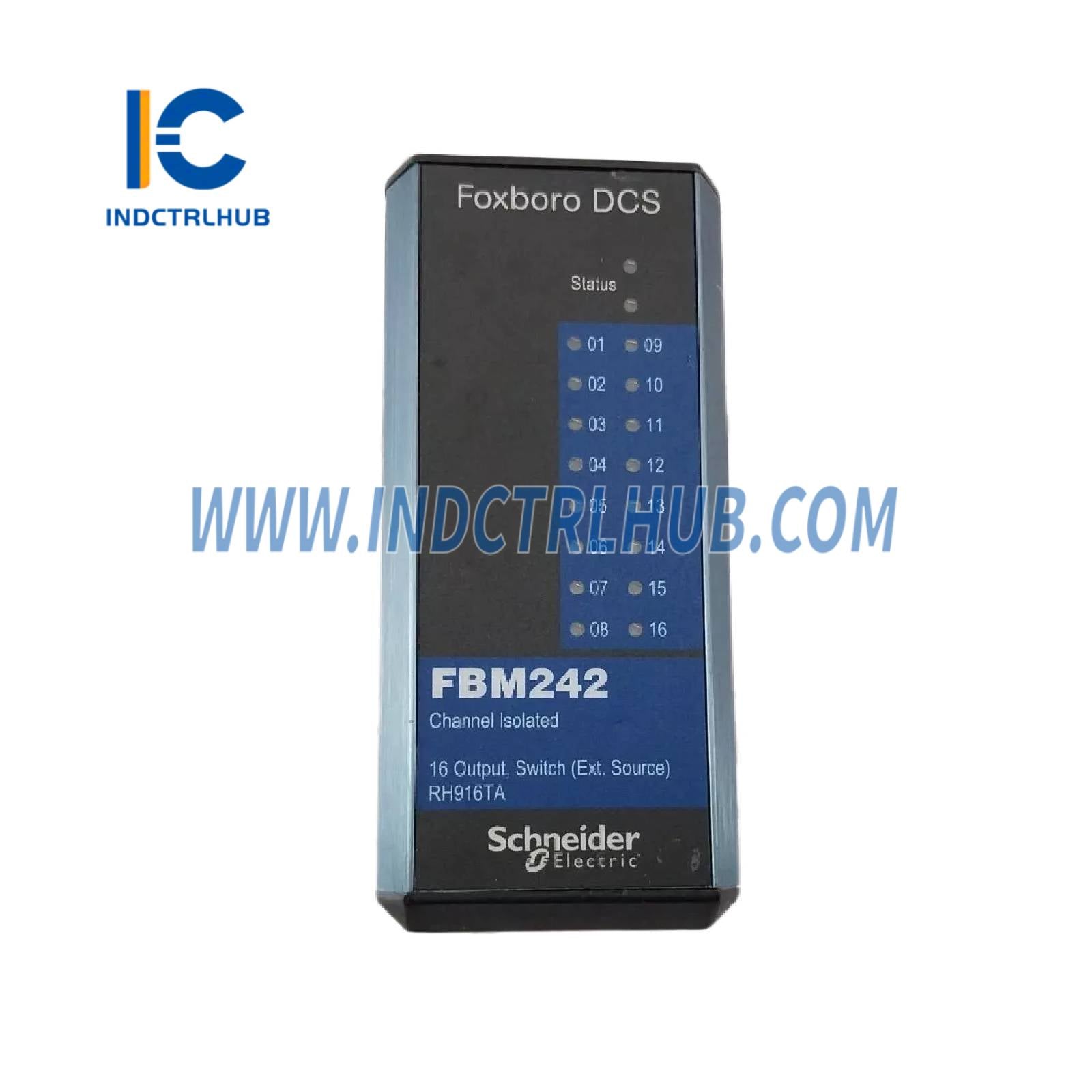

Módulo de Saída Discreta Foxboro FBM242 RH916TA Invensys I/A Series
Visão Geral do Produto
- O Foxboro FBM242 RH916TA é um Módulo de Saída Discreta da Série Invensys I/A (agora parte do EcoStruxure Foxboro DCS da Schneider Electric). Este módulo fornece 16 saídas discretas alimentadas externamente, projetadas para interfacear com dispositivos de campo como relés, solenóides ou atuadores. É utilizado em aplicações de automação industrial, incluindo petróleo e gás, processamento químico e geração de energia, para controle confiável de sinais binários dentro do sistema de controle da Série I/A. O RH916TA é uma variante específica do FBM242, provavelmente indicando uma revisão ou configuração para compatibilidade com certos conjuntos de terminação ou requisitos do sistema.
Especificações Técnicas
- O FBM242 RH916TA possui as seguintes especificações baseadas em fontes da indústria:
| Especificação | Detalhes |
|---|---|
| Modelo/Número da Peça | FBM242 RH916TA |
| Fabricante | Foxboro (Invensys, agora Schneider Electric) |
| Descrição | Módulo de Saída Discreta da Série I/A, 16 Saídas Alimentadas Externamente |
| Série | Série Invensys I/A |
| Função | Fornece 16 sinais de saída discretos para controle de dispositivos de campo |
| Entrada/Saída | 16 saídas discretas (alimentadas externamente, 15–60 VCC ou 120/240 VCA) |
| Tensão de Saída | 15–60 VCC ou 120/240 VCA (fonte de alimentação externa) |
| Corrente de Saída | Até 2 A por saída (dependente da carga e da alimentação externa) |
| Isolamento | Isolamento óptico entre as saídas de campo e o barramento do sistema |
| Fonte de Alimentação | 24 VCC (fornecido via backplane da Série I/A para operação do módulo); alimentação externa necessária para as saídas |
| Consumo de Energia | Aprox. 3 W (típico para módulos FBM, exclui carga externa) |
| Especificações Ambientais | Temperatura Ambiente: 0°C a +60°C Temperatura de Armazenamento: -40°C a +85°C Umidade Relativa: 5% a 95% sem condensação Choque: 15 g, 11 ms Vibração: 1 g, 10–500 Hz |
| Dimensões | Aprox. 170 mm (A) x 35 mm (L) x 150 mm (P) (tamanho padrão do módulo da Série I/A) |
| Peso | Aprox. 0,4 kg |
| Montagem | Conecta-se à base do Módulo Fieldbus (FBM) da Série I/A |
| Certificações | CE, UL, CSA, adequado para ambientes não perigosos |
