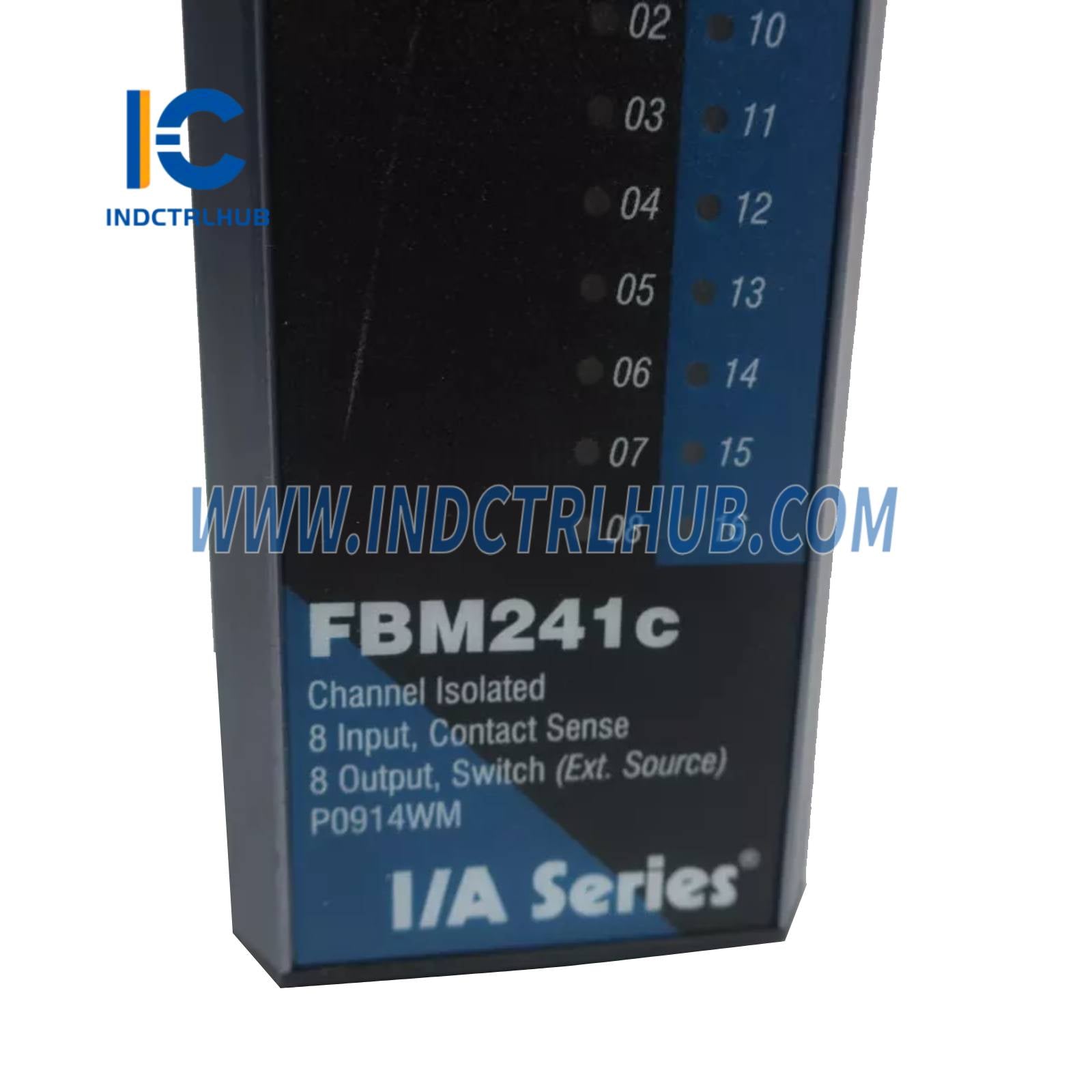

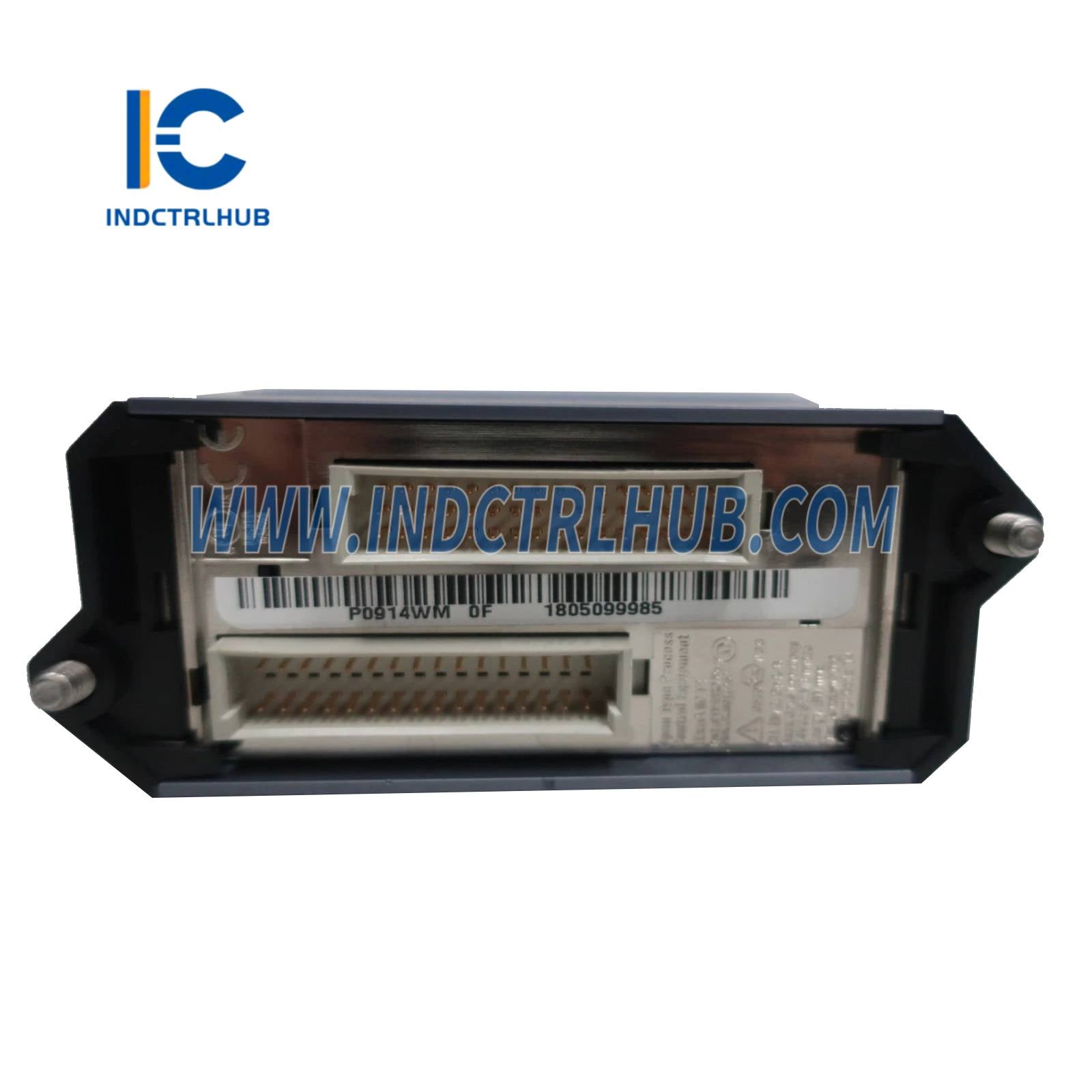

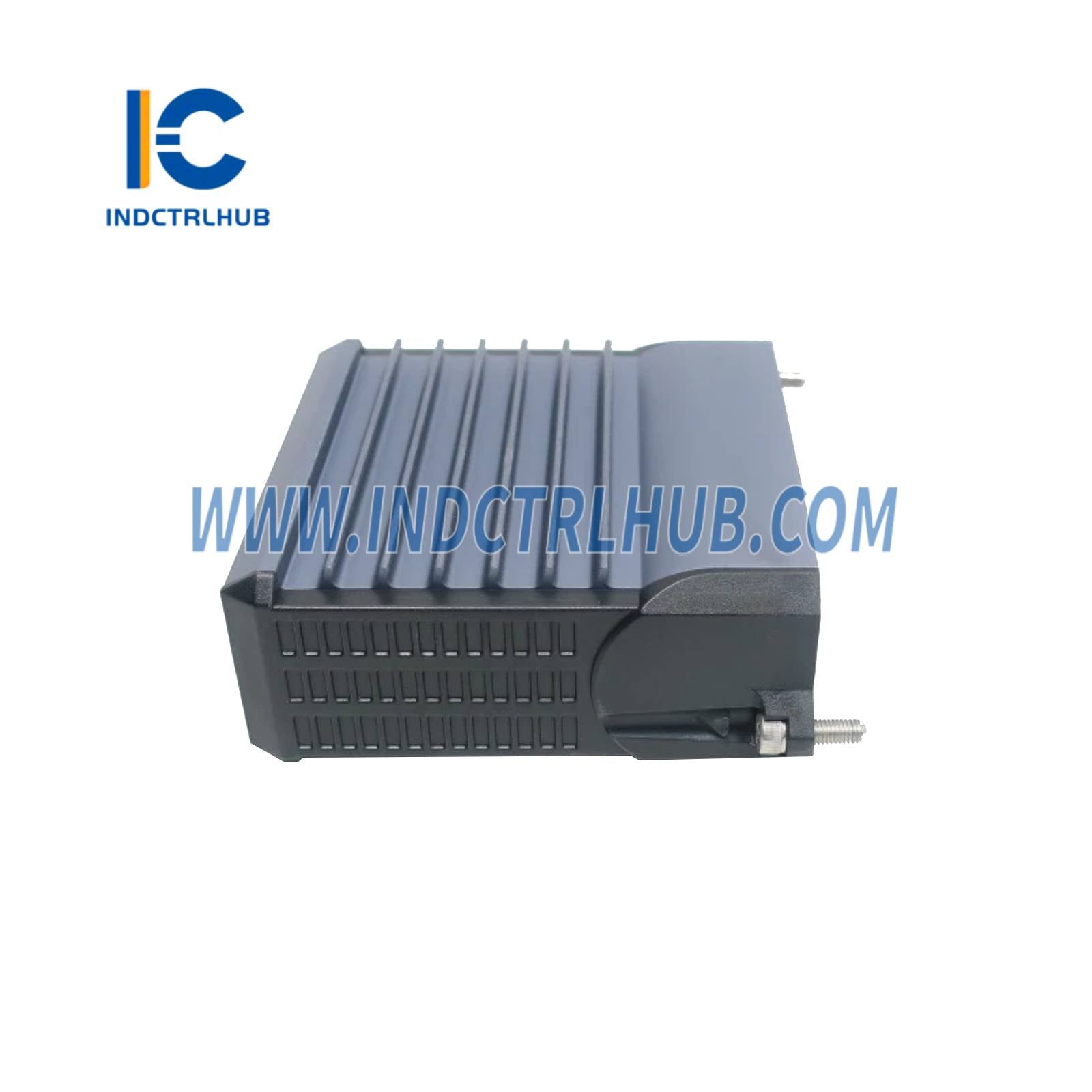

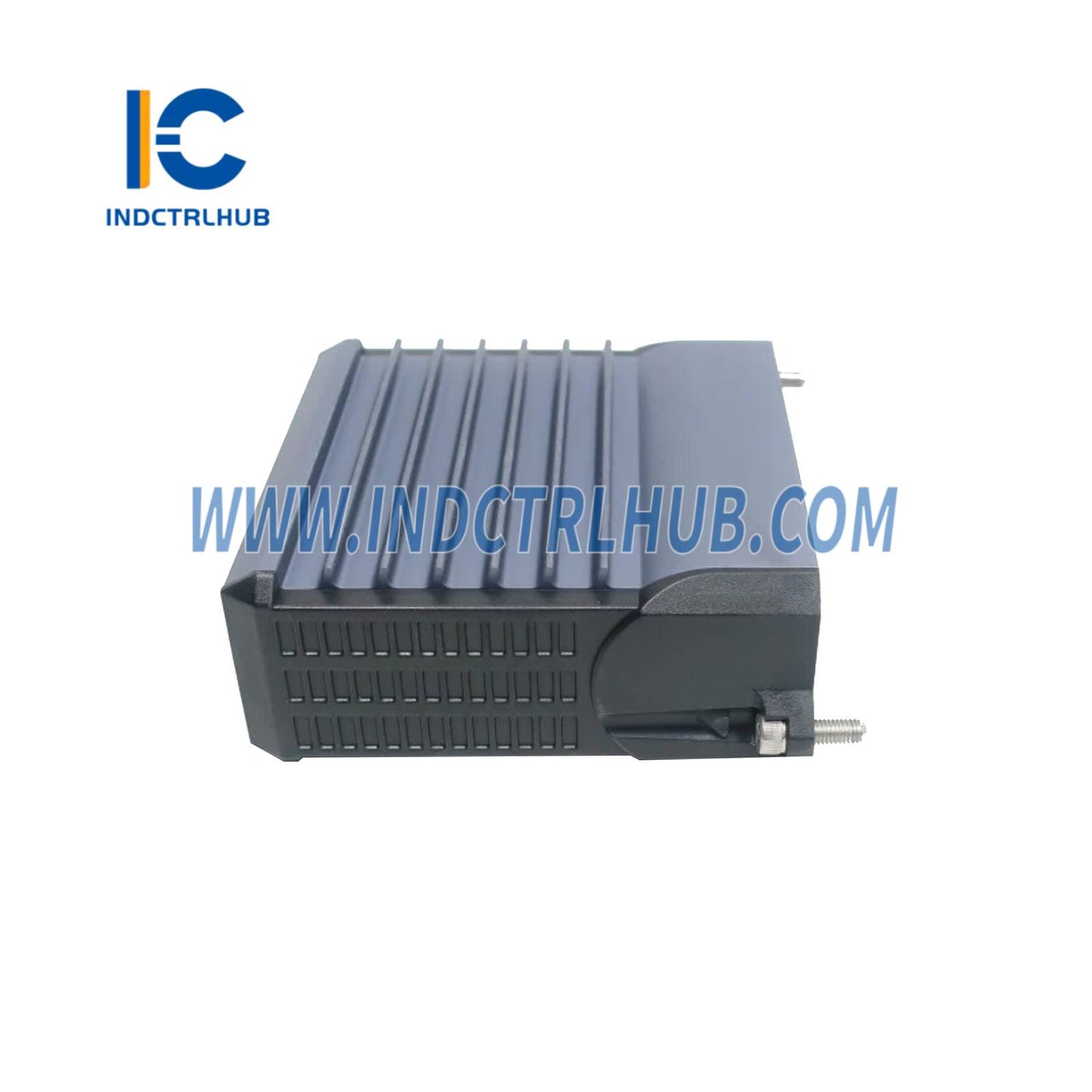

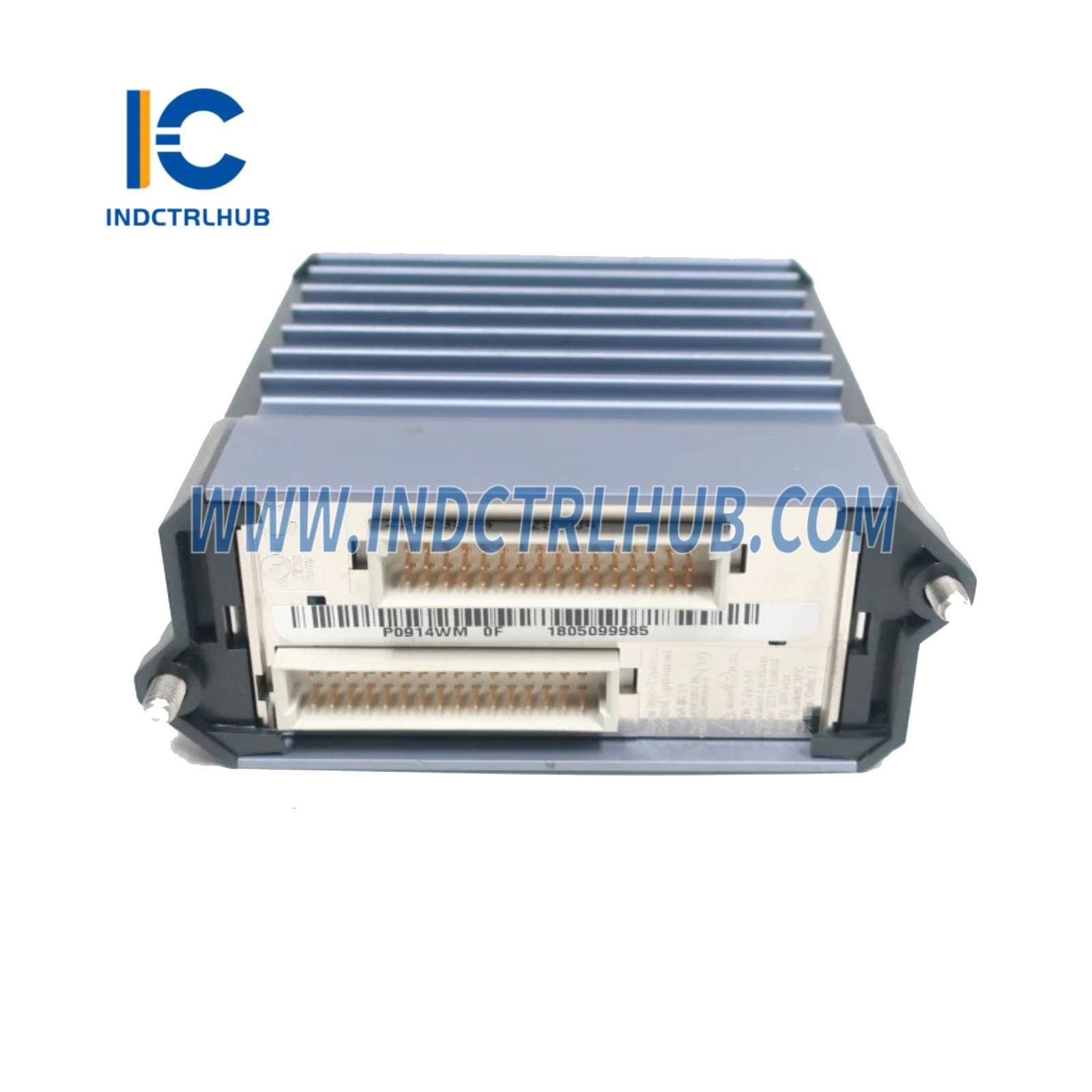

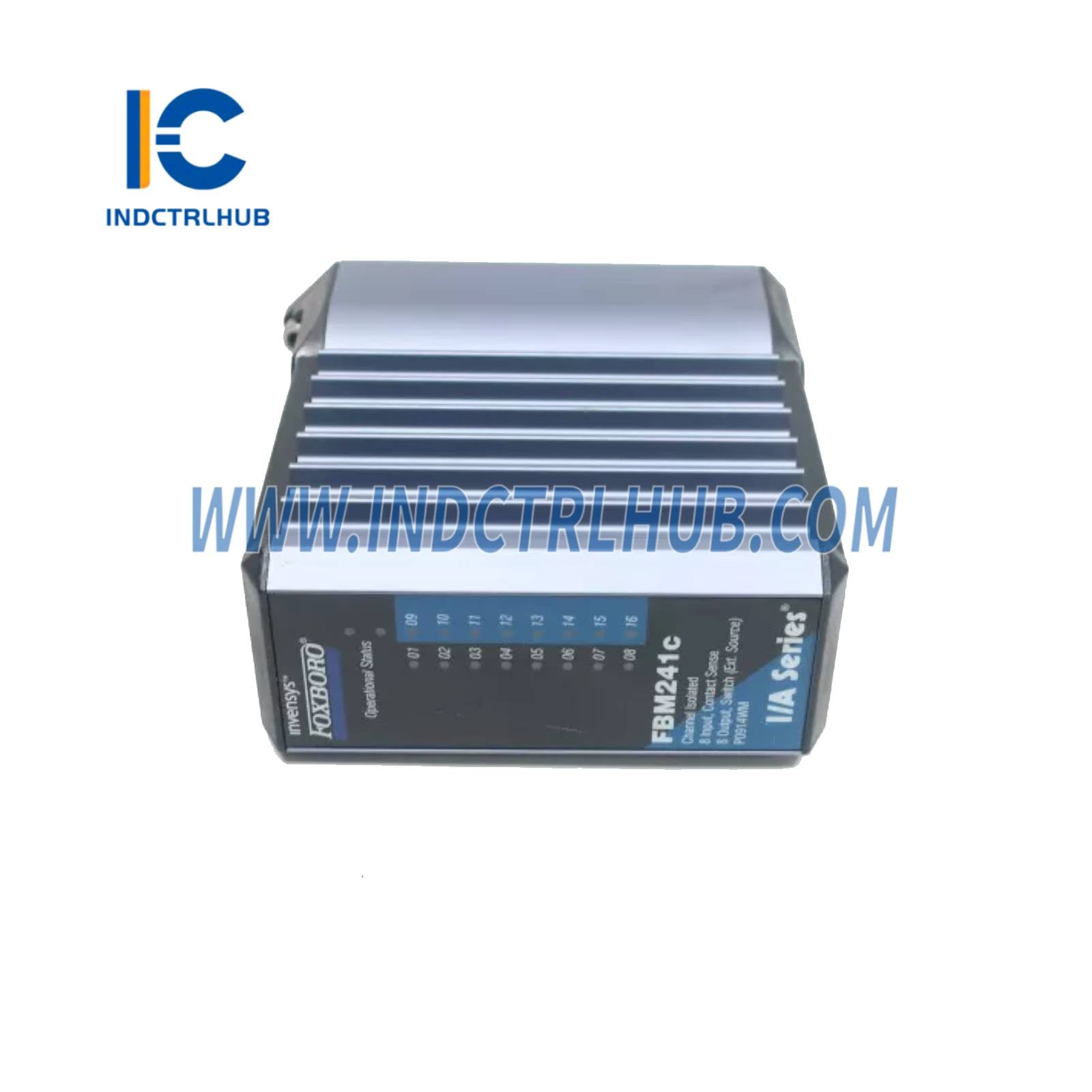

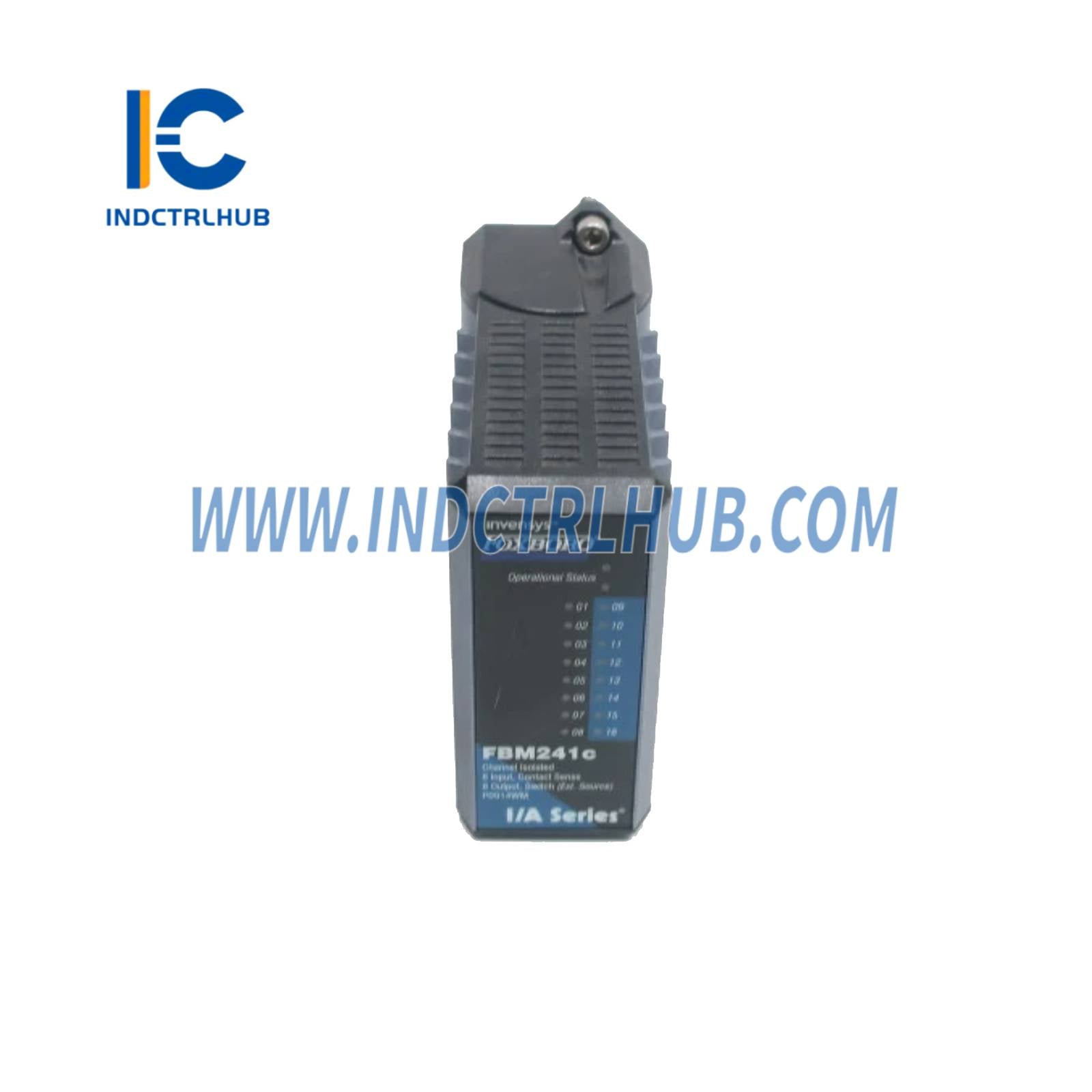

Módulo de E/S Discreto Foxboro FBM241 P0914WM Invensys I/A Series
Visão Geral do Produto
- O Foxboro FBM241 P0914WM é um Módulo de E/S Discreto da Série Invensys I/A (agora parte do EcoStruxure Foxboro DCS da Schneider Electric). Este módulo fornece 8 entradas discretas e 8 saídas discretas, projetado para interfacear com dispositivos de campo como interruptores, relés ou atuadores. É utilizado em aplicações de automação industrial, incluindo petróleo e gás, processamento químico e geração de energia, para monitoramento e controle confiável de sinais binários dentro do sistema de controle da Série I/A.
Especificações Técnicas
- O FBM241 P0914WM possui as seguintes especificações baseadas em fontes da indústria:
| Especificação | Detalhes |
|---|---|
| Modelo/Número da Peça | FBM241 P0914WM |
| Fabricante | Foxboro (Invensys, agora Schneider Electric) |
| Descrição | Módulo de E/S Discreto da Série I/A, 8 Entradas, 8 Saídas |
| Série | Série Invensys I/A |
| Função | Adquire 8 sinais de entrada discretos e fornece 8 sinais de saída discretos |
| Entrada/Saída | 8 entradas discretas (120 VAC nominal) 8 saídas discretas (120 VAC, até 2 A por saída) |
| Tensão de Entrada | 120 VAC (faixa de 85–132 VAC para entradas) |
| Tensão de Saída | 120 VAC (faixa de 85–132 VAC) |
| Corrente de Entrada | Aprox. 5 mA por entrada a 120 VAC |
| Corrente de Saída | Até 2 A por saída (dependente da carga) |
| Isolamento | Isolamento óptico entre entradas/saídas de campo e barramento do sistema |
| Fonte de Alimentação | 24 VDC (fornecido via backplane da Série I/A para operação do módulo) |
| Consumo de Energia | Aprox. 4 W (típico para módulos FBM) |
| Especificações Ambientais | Temperatura Ambiente: 0°C a +60°C Temperatura de Armazenamento: -40°C a +85°C Umidade Relativa: 5% a 95% sem condensação Choque: 15 g, 11 ms Vibração: 1 g, 10–500 Hz |
| Dimensões | Aprox. 170 mm (A) x 35 mm (L) x 150 mm (P) (tamanho padrão do módulo da Série I/A) |
| Peso | Aprox. 0,4 kg |
| Montagem | Conecta-se à placa base do Módulo Fieldbus (FBM) da Série I/A |
| Certificações | CE, UL, CSA, adequado para ambientes não perigosos |
