Product Description
Informações Gerais
|
Campo |
Descrição |
|---|---|
|
Fabricante |
Foxboro |
|
Modelo/Número da Peça |

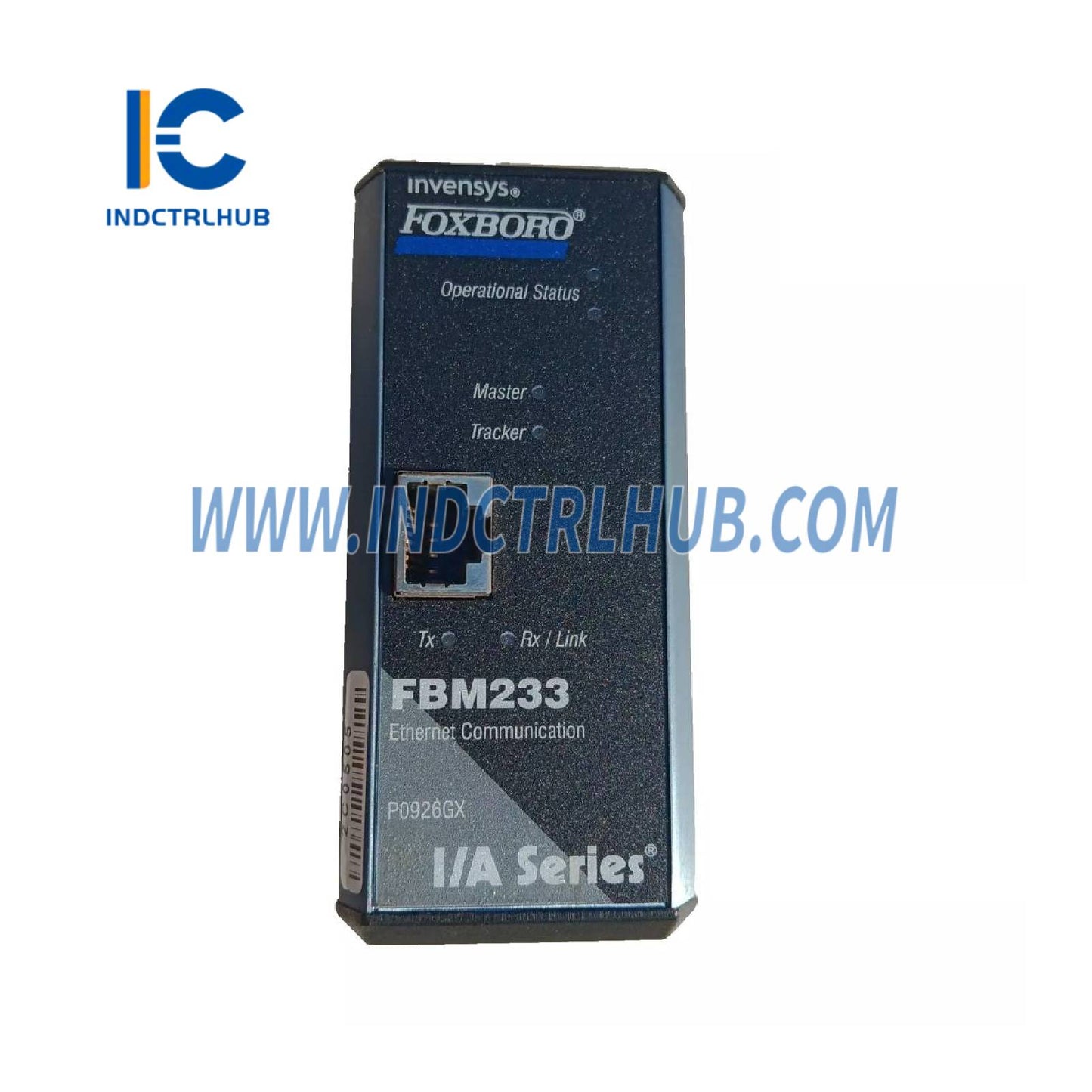

FBM233 / P0926GX |
|
Descrição |
Módulo de Interface de Comunicação Ethernet |
Especificações Funcionais
Comunicações do Dispositivo
|
Parâmetro |
Especificação |
|---|---|
|
Tipo de Comunicação |
Ethernet |
|
Taxa de Transmissão |
10 Mbps ou 100 Mbps |
|
Protocolo |
UDP/IP ou TCP/IP |
|
Endereço IP |
Fixo ou DHCP |
|
Capacidade de E/S |
Até 64 dispositivos por FBM233; até 2000 conexões DCI |
|
Tipos de Dados Transferidos |
Inteiros de 2/4 bytes, floats IEEE de 4 bytes, valores binários |
|
Período do Bloco ECB (mín.) |
500 ms |
Comunicação do Módulo Fieldbus
|
Parâmetro |
Especificação |
|---|---|
|
Comunicação Com |
FCM100Et, FCM100E, ou FCP270 |
|
Fieldbus |
Fieldbus de módulo redundante de 2 Mbps |
Requisitos de Energia
|
Parâmetro |
Especificação |
|---|---|
|
Faixa de Tensão de Entrada |
24 VDC (+5%, -10%) |
|
Consumo de Energia |
7 W máx por módulo |
|
Dissipação de Calor |
7 W máx por módulo |
Conformidade Regulatória
Compatibilidade Eletromagnética (EMC)
|
Norma |
Conformidade |
|---|---|
|
EN 50081-2 / EN 50082-2 |
Emissões/Imunidade |
|
EN 61326 Anexo A |
Ambientes Industriais |
|
CISPR 11 |
Classe A |
|
IEC 61000-4-2 |
4 kV contato / 8 kV descarga eletrostática aérea |
|
IEC 61000-4-3 |
Imunidade RF de 10 V/m |
|
IEC 61000-4-4 |
2 kV EFT/Raio |
|
IEC 61000-4-5 |
2 kV surto de energia / 1 kV E/S |
|
IEC 61000-4-6 |
10 V (rms) conduzido |
|
IEC 61000-4-8 |
30 A/m frequência de potência magnética |
Segurança do Produto
|
Certificação |
Descrição |
|---|---|
|
UL/UL-C Listado |
Classe I, Grupos A-D; Divisão 2, T4 |
|
Conformidade NEC & CSA |
Circuitos de Comunicação Classe 2 |
|
Certificado ATEX (94/9/EC) |
EEx nA IIC T4, Zona 2 |
Especificações Ambientais
|
Condição |
Faixa de Temperatura |
Umidade Relativa |
|---|---|---|
|
Operação |
-20°C a +70°C (-4°F a +158°F) |
5% a 95% sem condensação |
|
Armazenamento |
-40°C a +70°C (-40°F a +158°F) |
5% a 95% sem condensação |
|
Contaminação |
ISA S71.04 Classe G3 (Ambiente Severo) |
Baseado em EIA-364-65 Classe III |
Especificações Físicas
|
Parâmetro |
Especificação |
|---|---|
|
Montagem |
Base modular em trilho DIN ou rack de 19” |
|
Dimensões |
102 mm A (114 mm com abas) × 45 mm L × 104 mm P |
|
Massa |
Aprox. 284 g (10 oz) por módulo |
|
Cabos |
1 m a 100 m; conectores RJ-45 |
|
Adaptador Null Hub |
P0971PK |
