Product Description
Informações gerais
|
Fabricante |
Foxboro |
|---|---|
|
Número do modelo |
FBM216 P0917XQ |
|
Descrição |

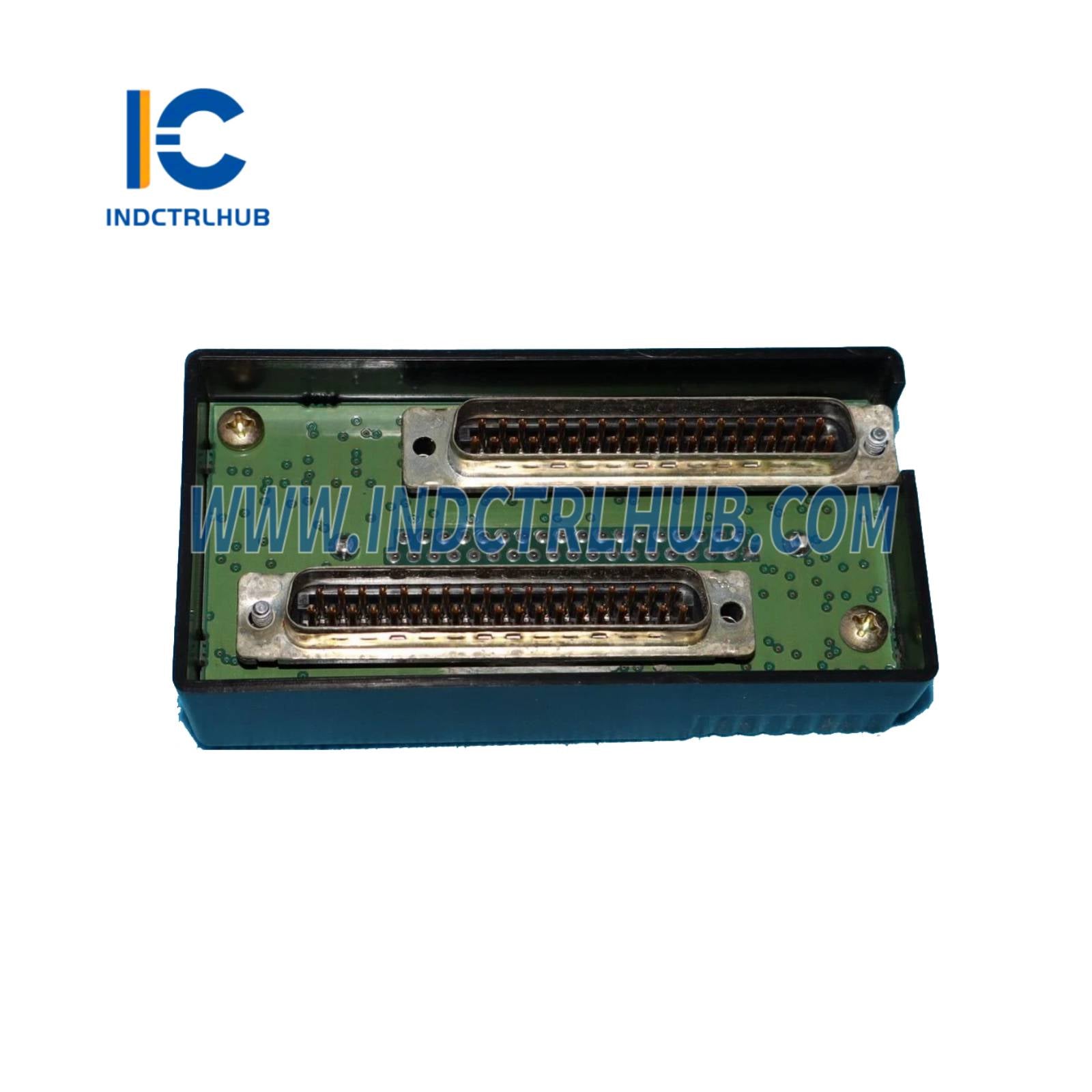

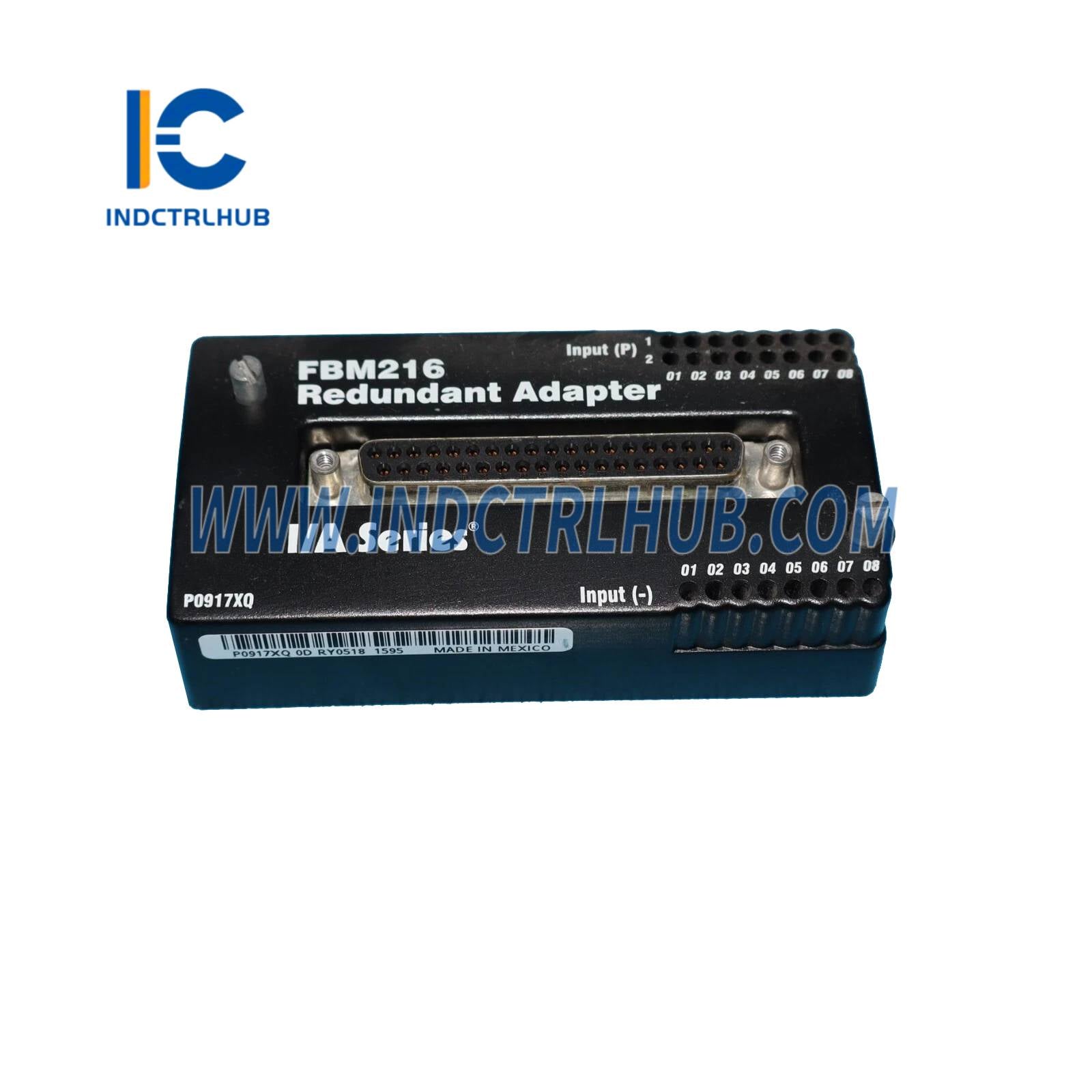

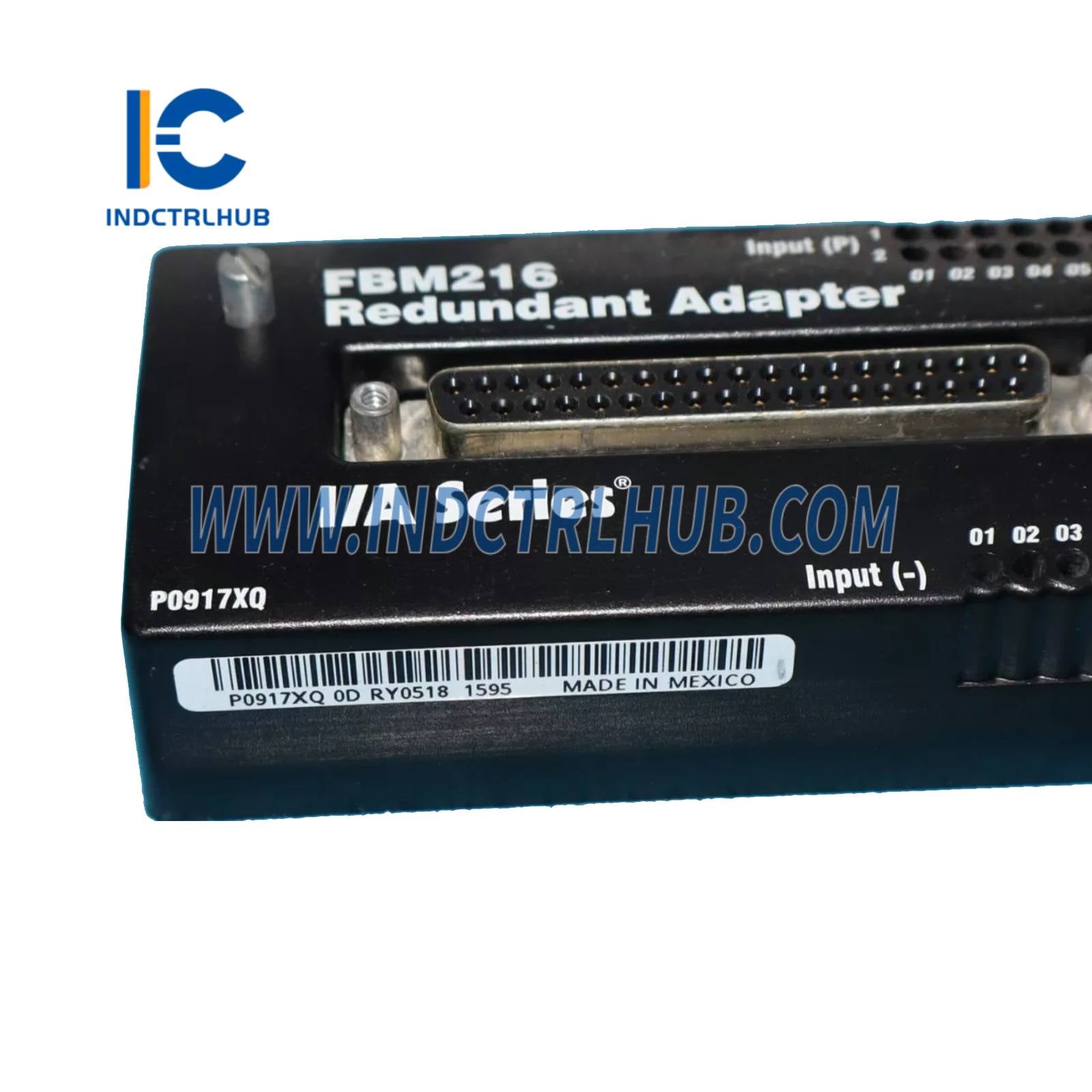

Módulo de Interface de Entrada Redundante de Comunicação FBM216 HART® |
Especificações Ambientais
|
Parâmetro |
Módulo |
Conjunto de Terminação – PVC |
Conjunto de Terminação – PA |
|---|---|---|---|
|
Temperatura de Operação |
-20 a +70°C (-4 a +158°F) |
-20 a +50°C (-4 a +122°F) |
-20 a +70°C (-4 a +158°F) |
|
Temperatura de armazenamento |
-40 a +70°C (-40 a +158°F) |
N / D |
N / D |
|
Umidade relativa |
5 a 95% sem condensação |
5 a 95% sem condensação |
5 a 95% sem condensação |
|
Altitude (Operação) |
-300 a +3.000 m (-1.000 a +10.000 pés) |
Igual ao módulo |
Igual ao módulo |
|
Altitude (Armazenamento) |
-300 a +12.000 m (-1.000 a +40.000 pés) |
N / D |
N / D |
|
Contaminação |
Adequado para Classe G3 (ISA S71.04, EIA 364-65 Classe III) |
||
|
Vibração |
7,5 m/s² (0,75 g), 5–500 Hz |
Especificações Físicas
|
Parâmetro |
Especificação |
|---|---|
|
Montagem (Módulo) |
Base modular em trilho DIN (horizontal/vertical) ou rack 19” (horizontal) |
|
Montagem (TA) |
Trilho DIN (estilos de 32 mm ou 35 mm) |
|
Massa (Módulo) |
284 g (10 oz) aprox. |
|
Senhor (TA) |
Compressão: 181 g (0,40 lb) / Anel de Olhal: aproximadamente 249 g (0,55 lb). |
|
Dimensões do módulo |
Altura: 102 mm (114 mm incl. alças); Largura: 45 mm; Profundidade: 104 mm |
|
Dimensões TA |
Veja a página 11 da ficha técnica oficial |
Números de peça
|
Componente |
Número da peça |
|---|---|
|
Módulo FBM216 |
P0922VV |
|
Adaptador redundante |
P0917XQ |
|
Conjuntos de Terminação |
Veja as Especificações Funcionais (página 9) |
Cabos de terminação
|
Parâmetro |
Especificação |
|---|---|
|
Comprimento do cabo |
Até 30 m (98 pés) |
|
Materiais do cabo |
Poliuretano ou Hypalon®/XLP |
|
Tipo de cabo |
Tipo 1 (veja Tabela 2, página 10) |
|
Conector de Cabo (TA) |
D-subminiatura macho de 25 pinos |
Construção de Montagem de Terminação
|
Material |
Tipo |
|---|---|
|
Policloreto de Vinila (PVC) |
Compressão, Terminal Anelar |
|
Poliamida (PA) |
Compressão |
|
Blocos de terminais |
3 níveis, 8 posições |
|
Cor do grupo familiar |
Verde – comunicação |
Conexões de Terminação de Campo
|
Tipo |
Tamanhos de fios aceitos |
|---|---|
|
Compressão (Sólido/Encapado) |
0,2–4 mm² / 24–12 AWG |
|
Compressão (c/ Terminais) |
0,2–2,5 mm² |
|
Terminal de Anel (conector #6) |
0,5–4 mm² / 22–12 AWG |
