Product Description

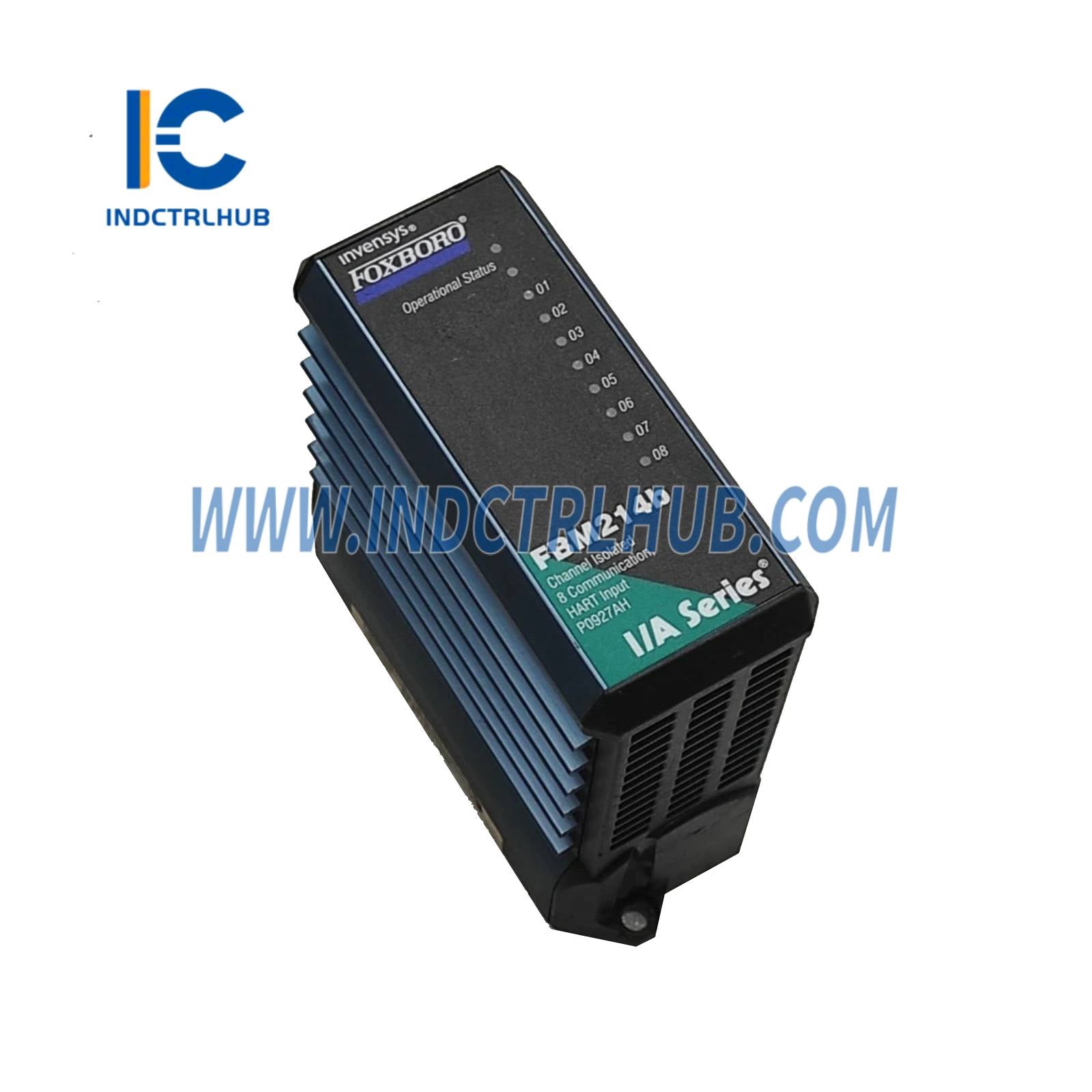

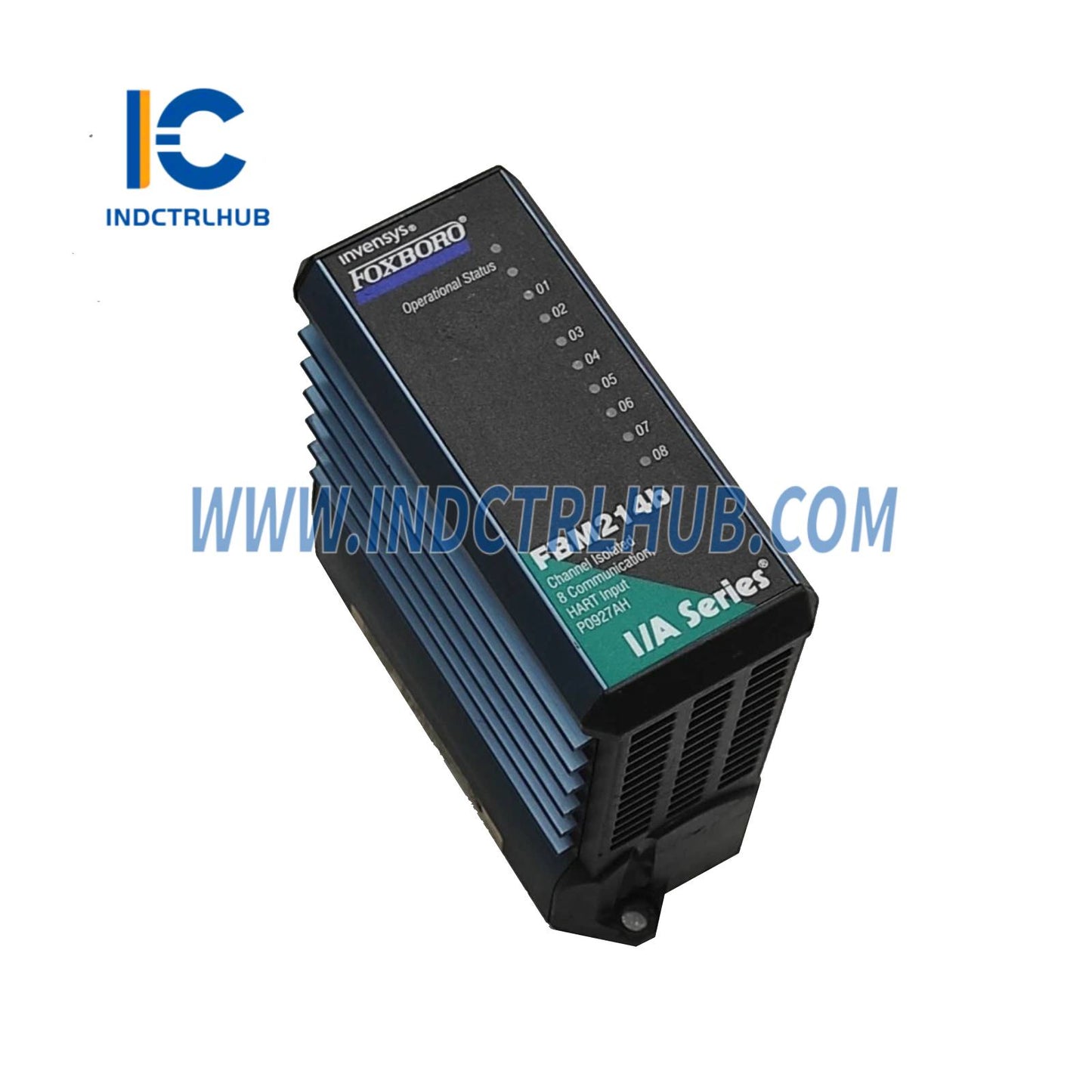

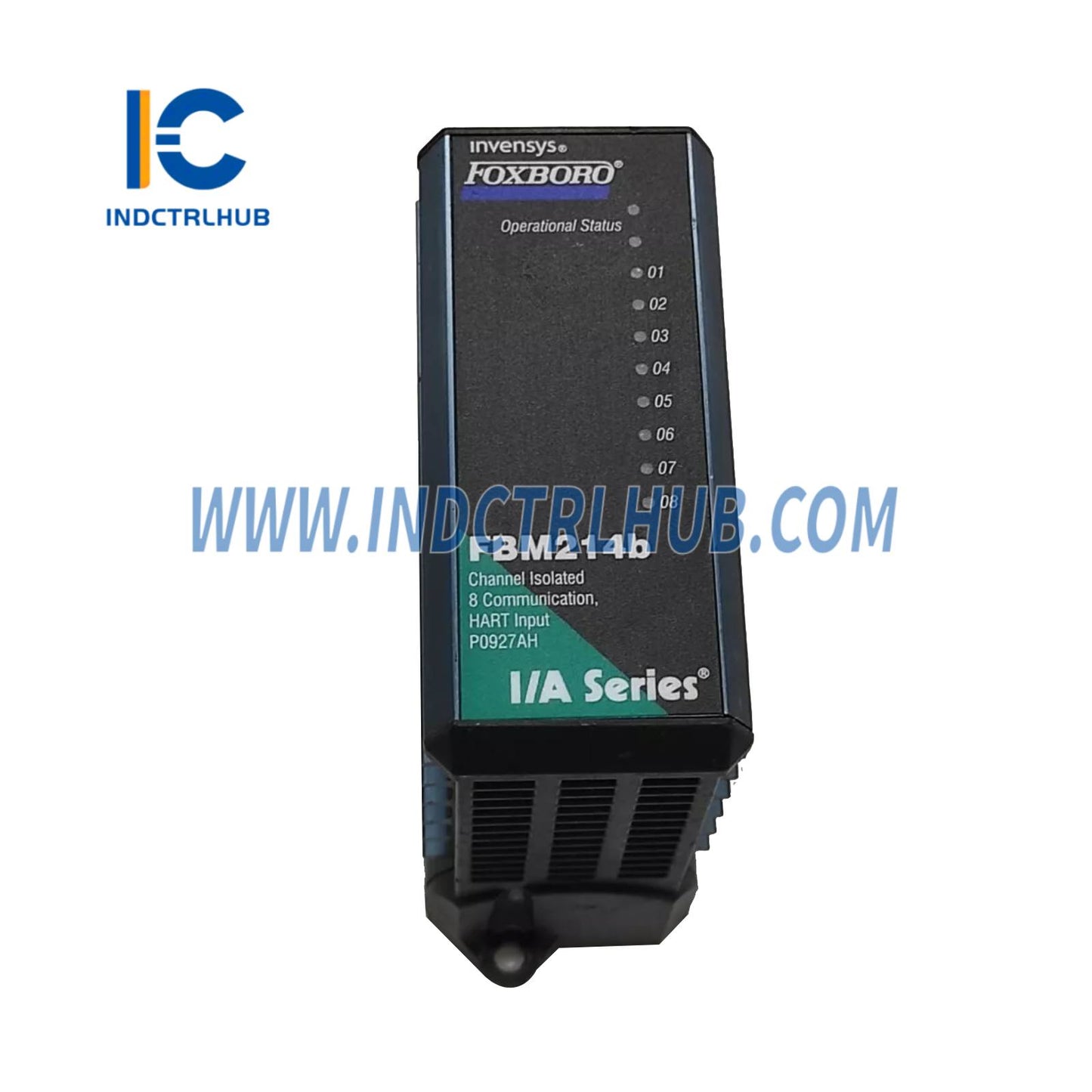

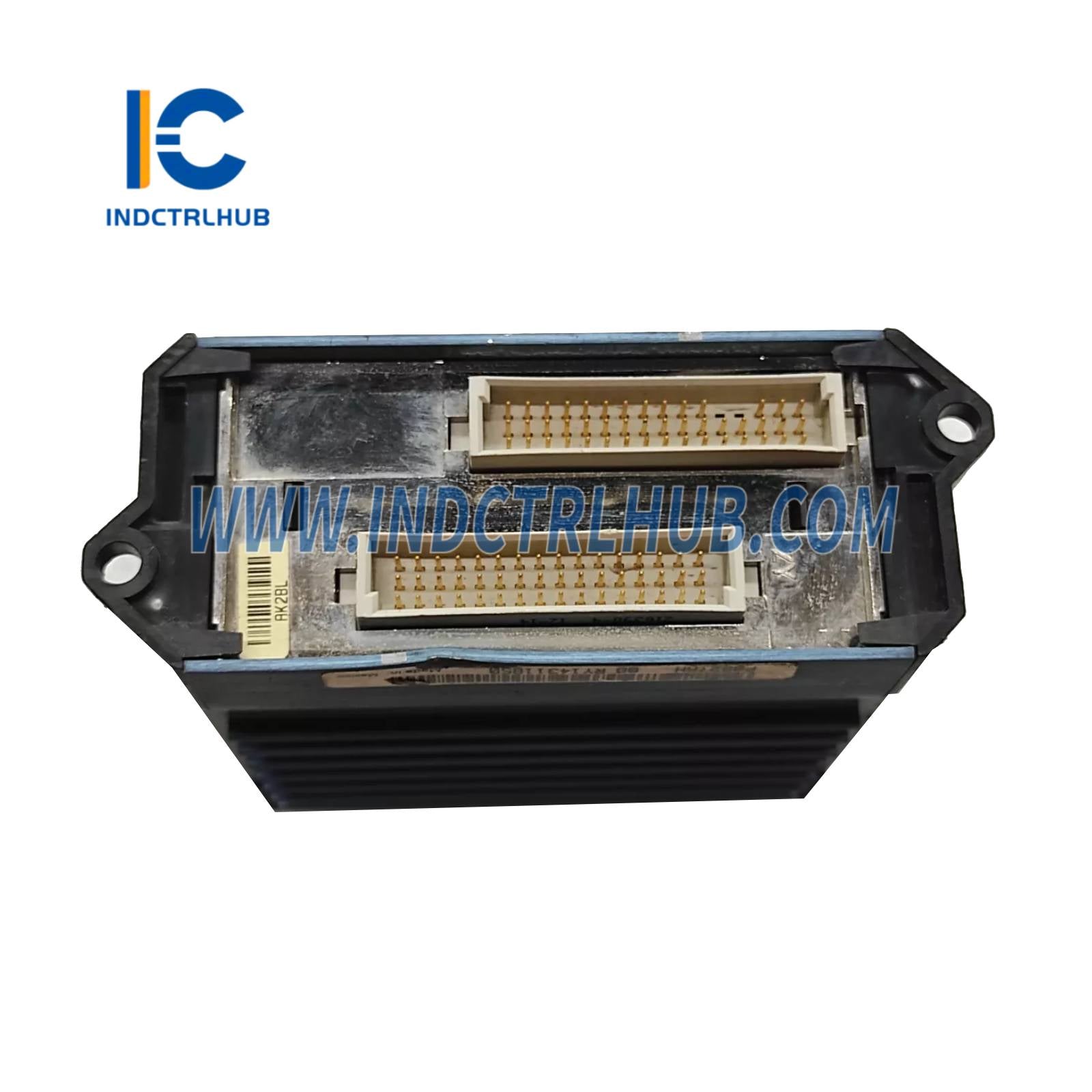

📘 Visão Geral do Produto
| Campo | Detalhes |
|---|---|
| Fabricante | Invensys Process Systems (Foxboro) |
| Número do Modelo | FBM214B P0922VT |
| Tipo de Produto | Módulo de Interface de Entrada de Comunicação HART |
| Função | Oito canais de entrada analógica de 4 a 20 mA, suportando sinais padrão de 4 a 20 mA ou sinais HART FSK |
| Compatibilidade do Sistema | Interfaces com I/A Series DCS via Fieldbus de módulo redundante de 2 Mbps; compatível com placas base modulares |
| Componentes Incluídos | Módulo FBM214b; requer Conjunto de Terminação (TA) e cabos separados |
⚙️ Especificações de Hardware
| Recurso | Especificação |
|---|---|
| Canais de Entrada | 8 canais isolados em grupo |
| Sinal de Entrada | Sinal analógico de 4 a 20 mA, sozinho ou com sinal HART FSK sobreposto |
| Resistor de Detecção | 61,9 Ω nominal |
| Resistência Total de Entrada | 280 Ω mínimo |
| Precisão (Inclui Não Linearidade) | ±0,03% da escala completa |
| Coeficiente de Temperatura | 50 ppm/°C |
| Resolução | 15 bits |
| Taxa de Atualização | 100 ms |
| Tempo de Integração | 500 ms |
| Rejeição de Modo Comum | >100 dB a 50 ou 60 Hz |
| Rejeição de Modo Normal | >35 dB a 50 ou 60 Hz |
| Impedância de Entrada | 280 Ω mínimo |
| Proteção da Fonte de Alimentação do Loop | Isolada galvanicamente em grupo, corrente limitada (<30 mA, ~85 mA se em curto) |
| Isolamento | Isolado em grupo (óptico e transformador) do terra e lógica do módulo; suporta 600 V AC por 1 minuto (não para conexão permanente) |

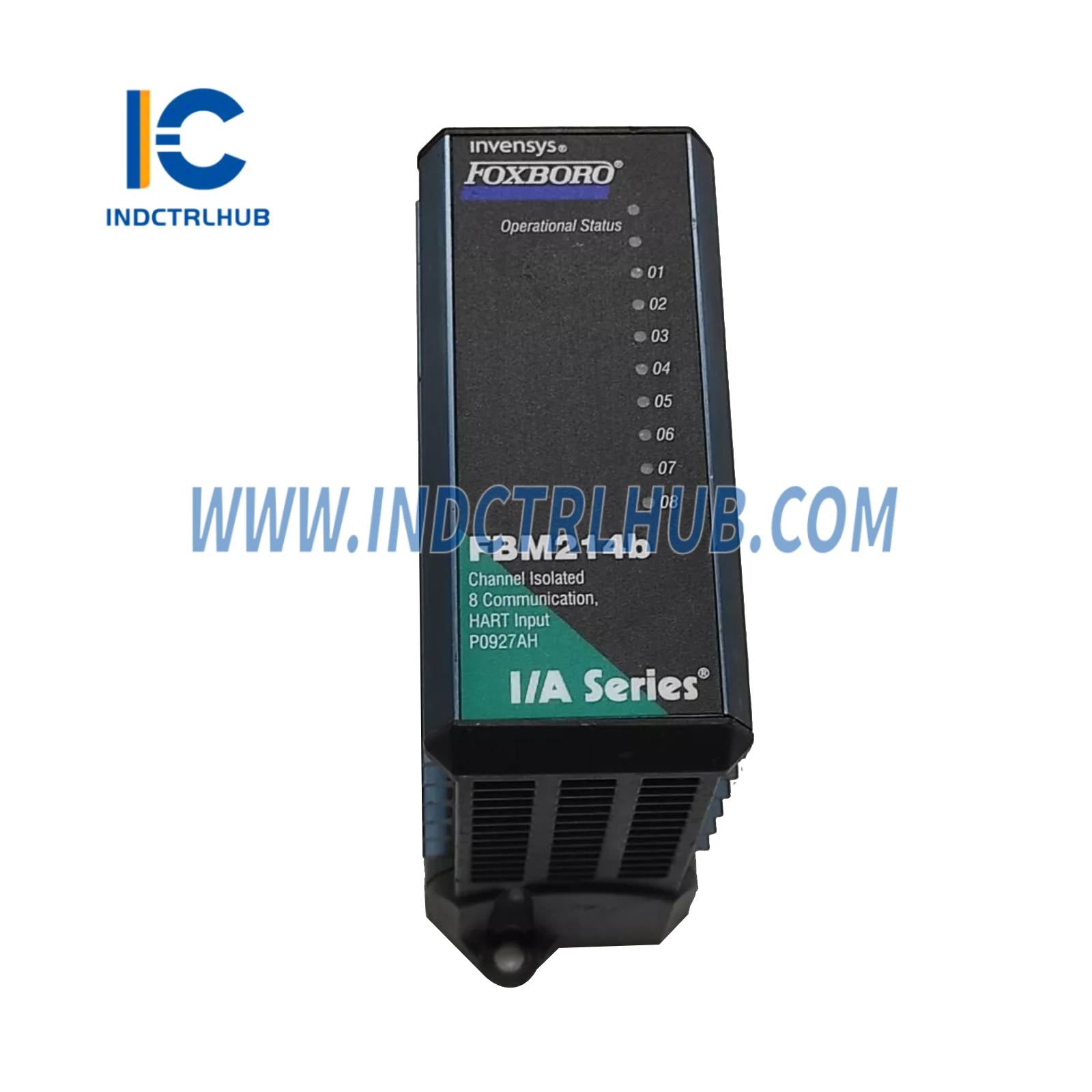

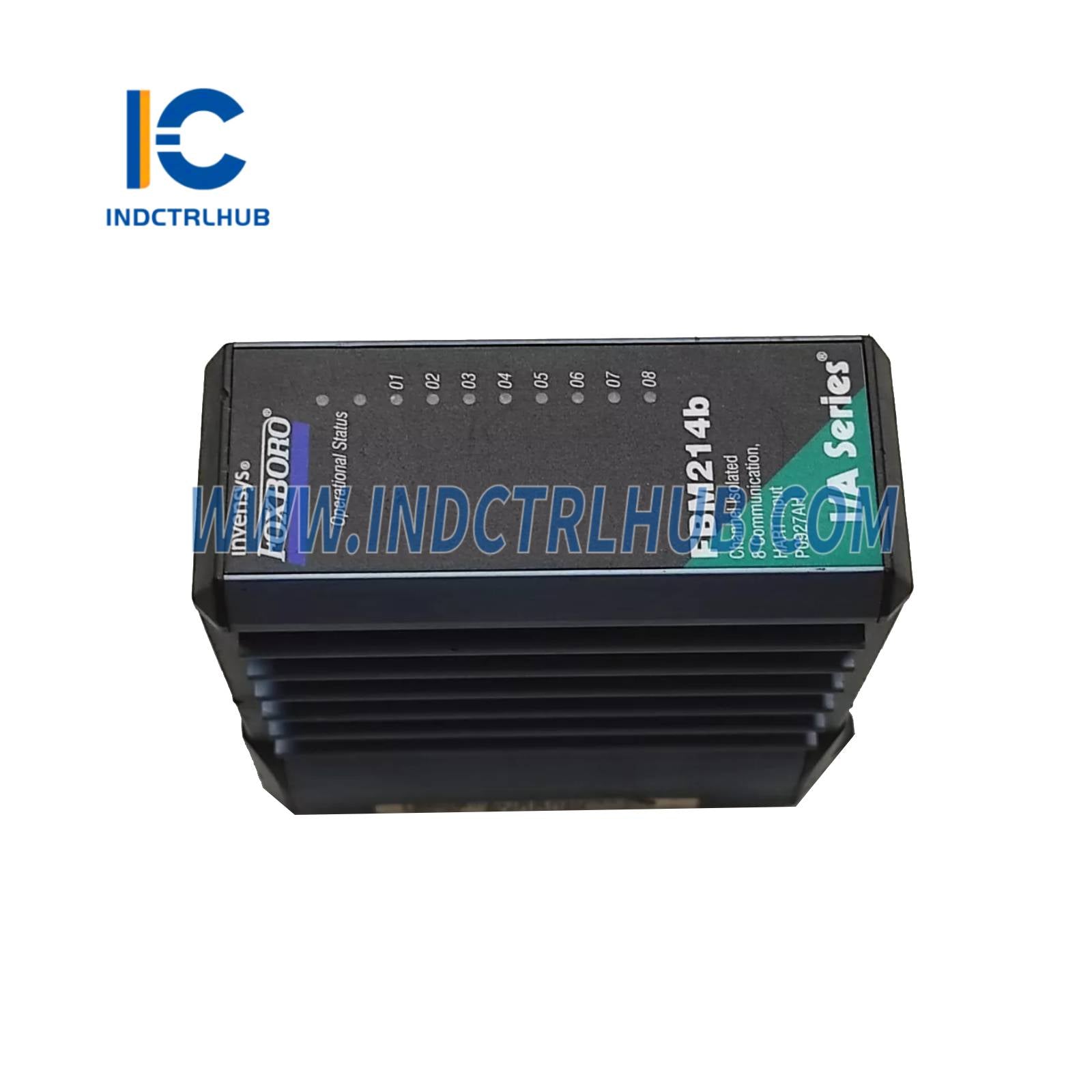

| Indicadores Visuais | LEDs para status operacional do módulo e atividade de comunicação do canal |

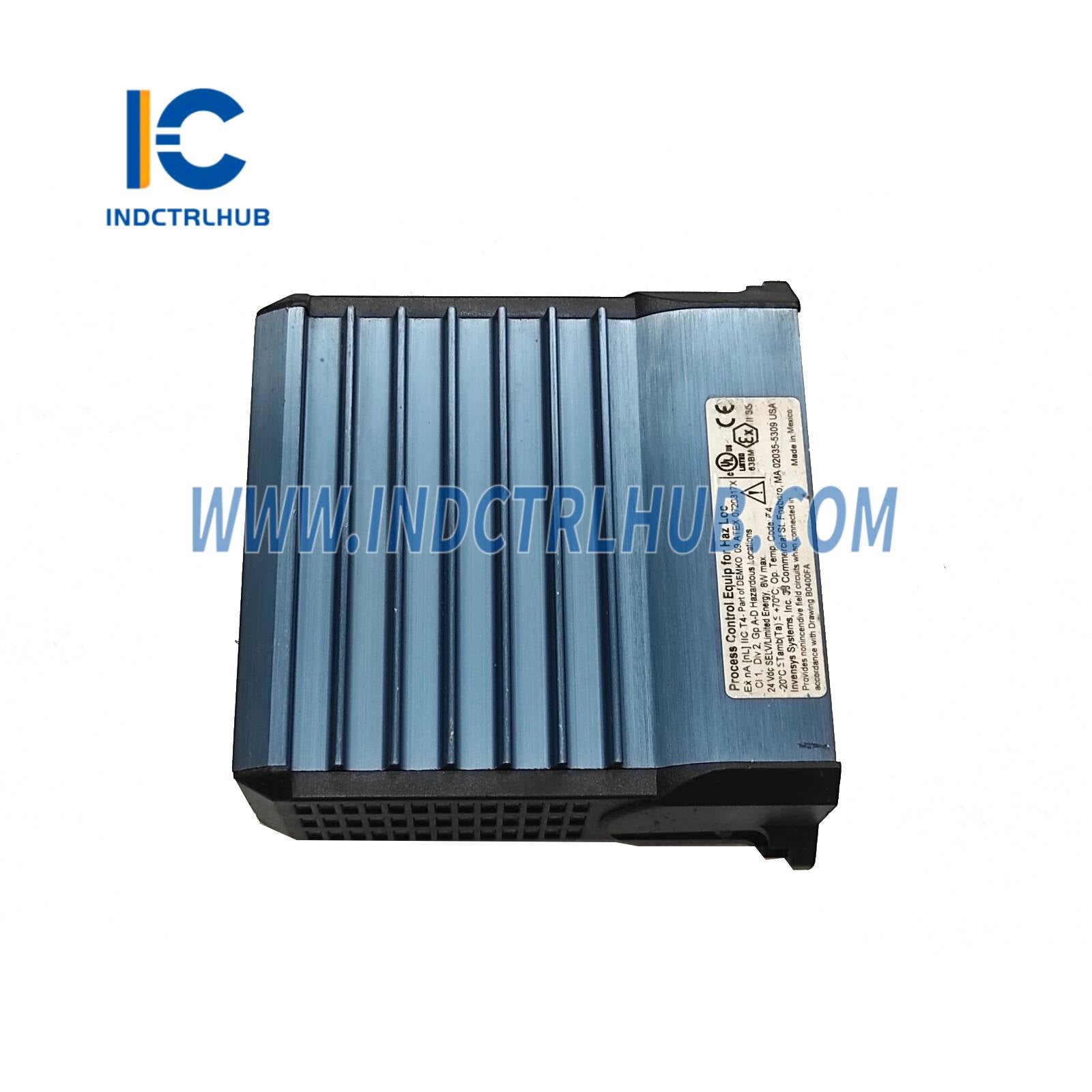

| Construção | Exterior robusto em alumínio extrudado |
| Peso (Módulo) | 284 g (10 oz) aproximadamente |
| Dimensões (Módulo) | 102 mm (4 pol) de altura (114 mm com abas), 45 mm (1,75 pol) de largura, 104 mm (4,11 pol) de profundidade |
🔌 Requisitos de Energia
| Recurso | Especificação |
|---|---|
| Faixa de Tensão de Entrada (Redundante) | 24 V DC ±5% |
| Consumo (Máximo) | 7 W |
| Dissipação de Calor (Máximo) | 4 W |
🌡️ Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação (Módulo) | -20 a +70°C (-4 a +158°F) |
| Temperatura de Operação (TA, PVC) | -20 a +50°C (-4 a +122°F) |
| Temperatura de Operação (TA, PA) | -20 a +70°C (-4 a +158°F) |
| Temperatura de Armazenamento | -40 a +70°C (-40 a +158°F) |
| Umidade Relativa | 5 a 95% (sem condensação) |
| Altitude (Operação) | -300 a +3.000 m (-1.000 a +10.000 pés) |
| Altitude (Armazenamento) | -300 a +12.000 m (-1.000 a +40.000 pés) |
| Contaminação | Classe G3 (severo) conforme ISA S71.04, testado conforme EIA 364-65, Classe III |
| Vibração | 7,5 m/s² (0,75 g) de 5 a 500 Hz |
✅ Conformidade Regulatória
| Norma | Detalhes |
|---|---|
| Compatibilidade Eletromagnética (EMC) | Diretiva Europeia EMC 89/336/EEC; EN 50081-2, EN 50082-2, EN 61326 Anexo A (Níveis Industriais), CISPR 11 Classe A; IEC 61000-4-2 (ESD: 4 kV contato, 8 kV ar), IEC 61000-4-3 (10 V/m, 80-1000 MHz), IEC 61000-4-4 (2 kV em I/O, energia, comunicações), IEC 61000-4-5 (2 kV energia, 1 kV I/O, comunicações), IEC 61000-4-6 (10 V rms, 150 kHz-80 MHz), IEC 61000-4-8 (30 A/m, 50/60 Hz) |

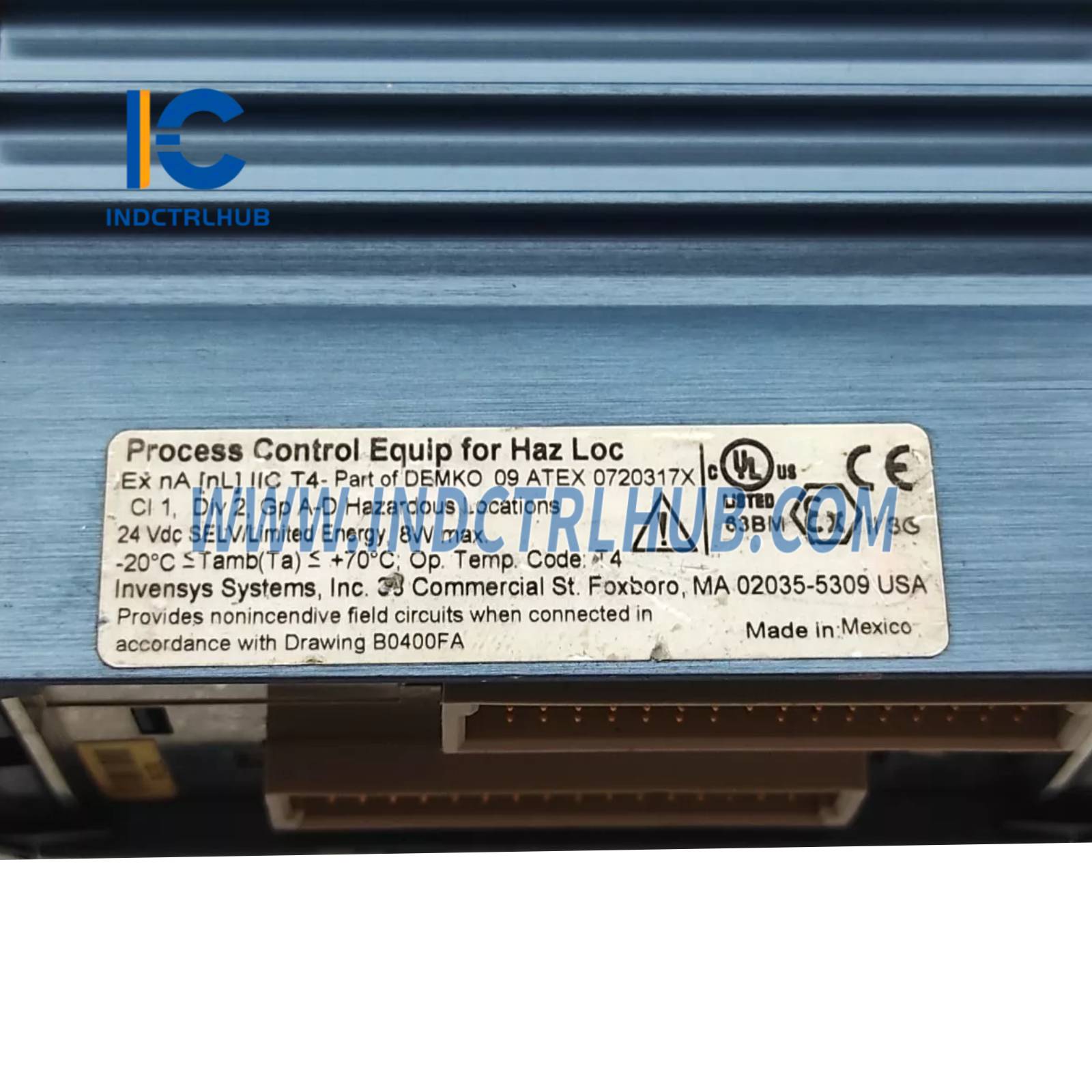

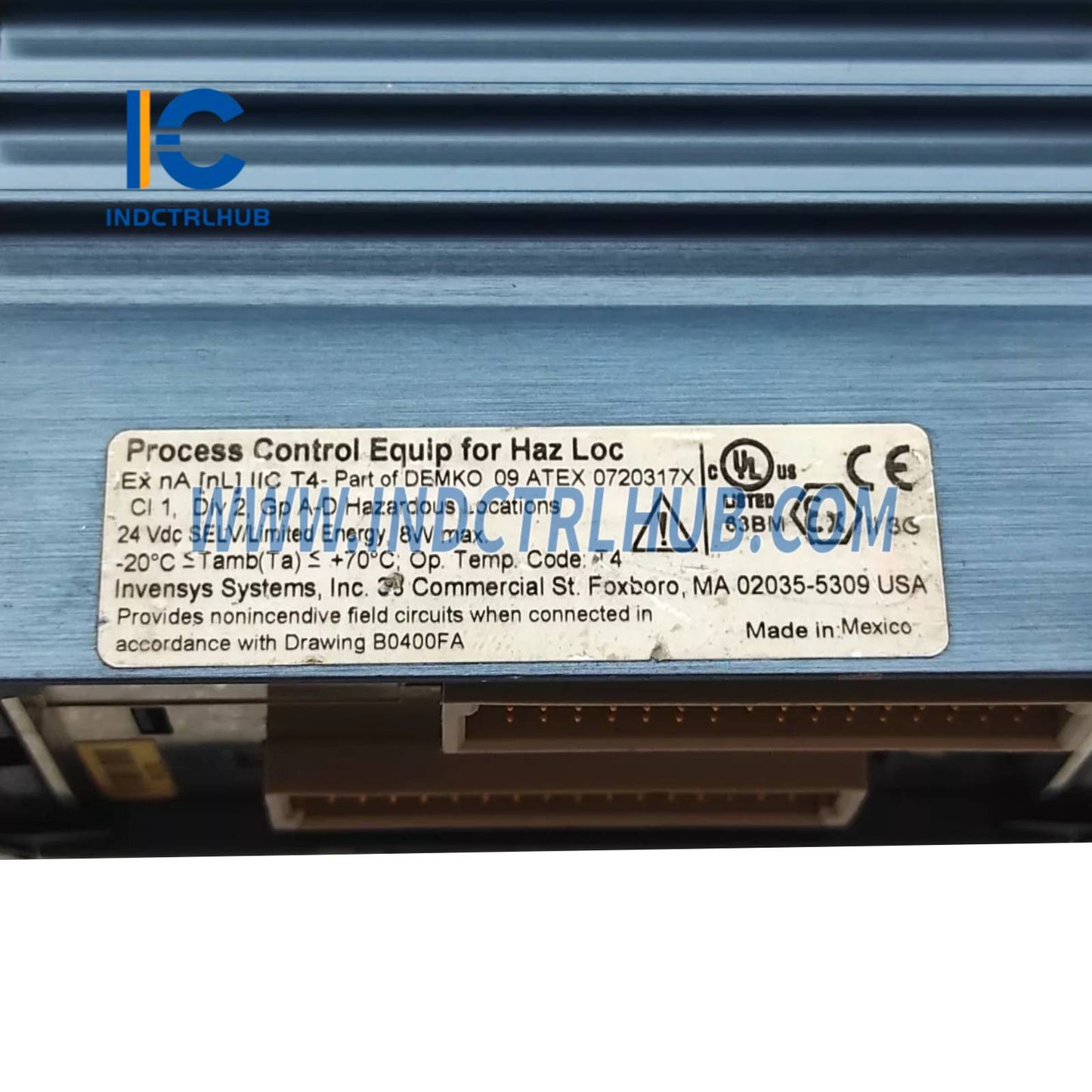

| Segurança do Produto (UL) | Listados UL/UL-C para Classe I, Grupos A-D, Divisão 2, T4; Classe 2 conforme NEC (NFPA No.70) e CSA C22.1; aparelho associado para circuitos não incendiários conforme B0400FA |
| Segurança do Produto (Europa) | Diretiva Europeia de Baixa Tensão 73/23/EEC; ATEX 94/9/EC; CENELEC (DEMKO) EEx nA IIC T4 para Zona 2; aparelho associado para Zona 2, Grupo IIC conforme B0400FA |
| Conformidade para Locais Perigosos | Conforme UL, DEMKO e ATEX para instalação conforme B0400FA |
🛠️ Instalação e Configuração
| Recurso | Detalhes |
|---|---|
| Montagem (Módulo) | Montagem em placa base modular (trilho DIN ou rack de 19 polegadas com kit); suporta 4 ou 8 FBMs |
| Montagem (TA) | Trilho DIN (32 mm ou 35 mm) |
| Conjuntos de Terminação | Compressão PVC: P0916BX; Compressão PA: P0926TD; Anel de PVC: P0926EA |
| Comunicação Fieldbus | Fieldbus redundante de 2 Mbps com FCM ou FCP; alterna automaticamente para caminho ativo |
| Calibração | Não requerida |
| Remoção/Substituição | Pode ser removido/substituído sem desconectar a fiação de campo, energia ou cabos de comunicação |
| Módulo Balun de Cabo | Necessário para loops com fonte de alimentação externa comum para evitar interferência cruzada |
📡 Conjuntos de Terminação e Cabos
| Recurso | Especificação |
|---|---|
| Tipos de TA | Compressão PVC (P0916BX), Compressão PA (P0926TD), Anel de PVC (P0926EA) |
| Certificação TA | Tipo 1: UL/UL-C Classe I, Div 2, T4; CENELEC EEx nA IIC T4 (Zona 2); Tipo 2: Aparelho associado para circuitos de campo não incendiários |
| Fiação TA (Compressão) | Sólido/Trançado: 0,2 a 4 mm² / 0,2 a 2,5 mm² (24 a 12 AWG); Terminais: 0,2 a 2,5 mm² |
| Fiação TA (Anel) | Conectores #6 (0,375 pol); 0,5 a 4 mm² (22 a 12 AWG) |
| Peso TA (Compressão) | 181 g (0,40 lb) aproximadamente |
| Peso TA (Anel) | 249 g (0,55 lb) aproximadamente |
| Dimensões TA (Compressão) | 125 mm (4,92 pol) de altura, 76 mm (2,99 pol) ou 72 mm (2,83 pol) de profundidade |
| Tipos de Cabo | Tipo 1: P/PVC (Poliuretano/PVC), H/XLPE (Hypalon/XLPE) |
| Comprimentos de Cabo | Até 30 m (98 pés) |
| Conector de Cabo | D-subminiatura macho de 25 pinos |
| Números de Peça de Exemplo para Cabo | 0,5 m: P0916DA (P/PVC), P0916VA (H/XLPE); 3,0 m: P0916DC (P/PVC), P0916VC (H/XLPE); 30 m: P0916DJ (P/PVC), P0916VJ (H/XLPE) |
🔧 Especificações Funcionais
| Recurso | Detalhes |
|---|---|
| Versão do Protocolo HART | Protocolo HART v6 |
| Interface | 8 canais isolados em grupo |
| Comunicação com o Dispositivo | Ponto a ponto, mestre/escravo, assíncrono, semidúplex, 1200 baud |
| Verificação de Erros | Paridade em cada byte, um byte de verificação CRC |
| Velocidade de Comunicação | 2 mensagens por segundo |
| Período mais Rápido do Bloco ECB | 500 ms |
| Distância Máxima | Até 3030 m (10.000 pés) conforme HART FSK HCF_SPEC-54, Revisão 8.1 (diminui com barreiras de segurança intrínseca) |
| Tensão de Conformidade | 18 V DC mínimo a 20,5 mA |
| Resistência Máxima do Loop | 280 Ω (excluindo dispositivo de campo) |
| Fonte de Alimentação Interna | 24 V DC ±10%, comum para todos os canais; um dispositivo por canal |
| Comunicações de E/S de Processo | Fieldbus redundante de 2 Mbps com FCM ou FCP; alterna automaticamente para caminho ativo |
📦 Informações para Pedido
| Campo | Detalhes |
|---|---|
| Grau | Industrial |
| Número do Modelo | FBM214b (P0922VT, assumido como variante FBM214) |
| Números de Peça TA | Compressão PVC: P0916BX; Compressão PA: P0926TD; Anel de PVC: P0926EA |
| Inclui | Módulo FBM214b (TA e cabos pedidos separadamente) |
