Product Description
Informações gerais
|
Campo |
Descrição |
|---|---|
|
Fabricante |
Foxboro |
|
Número do modelo/peça |

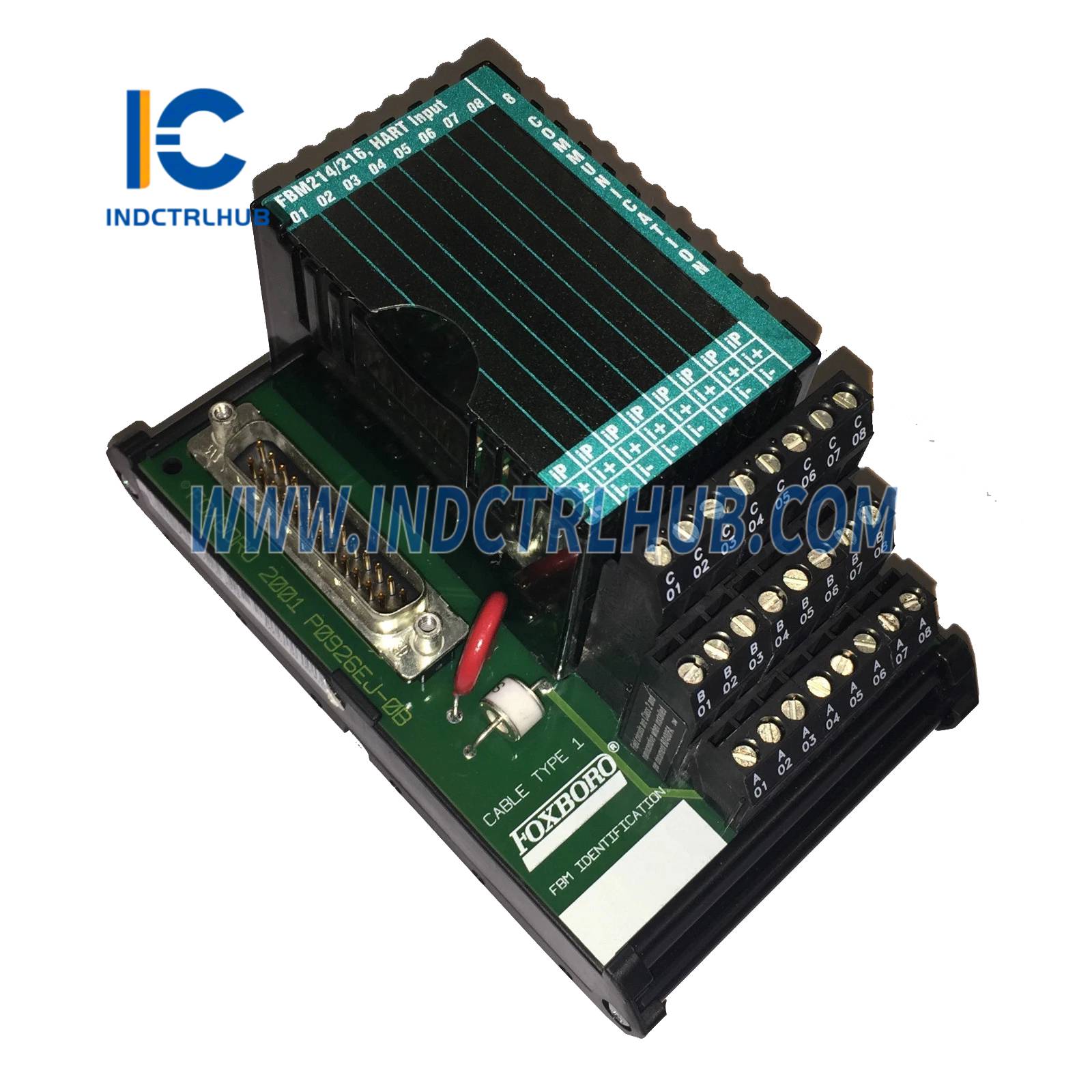

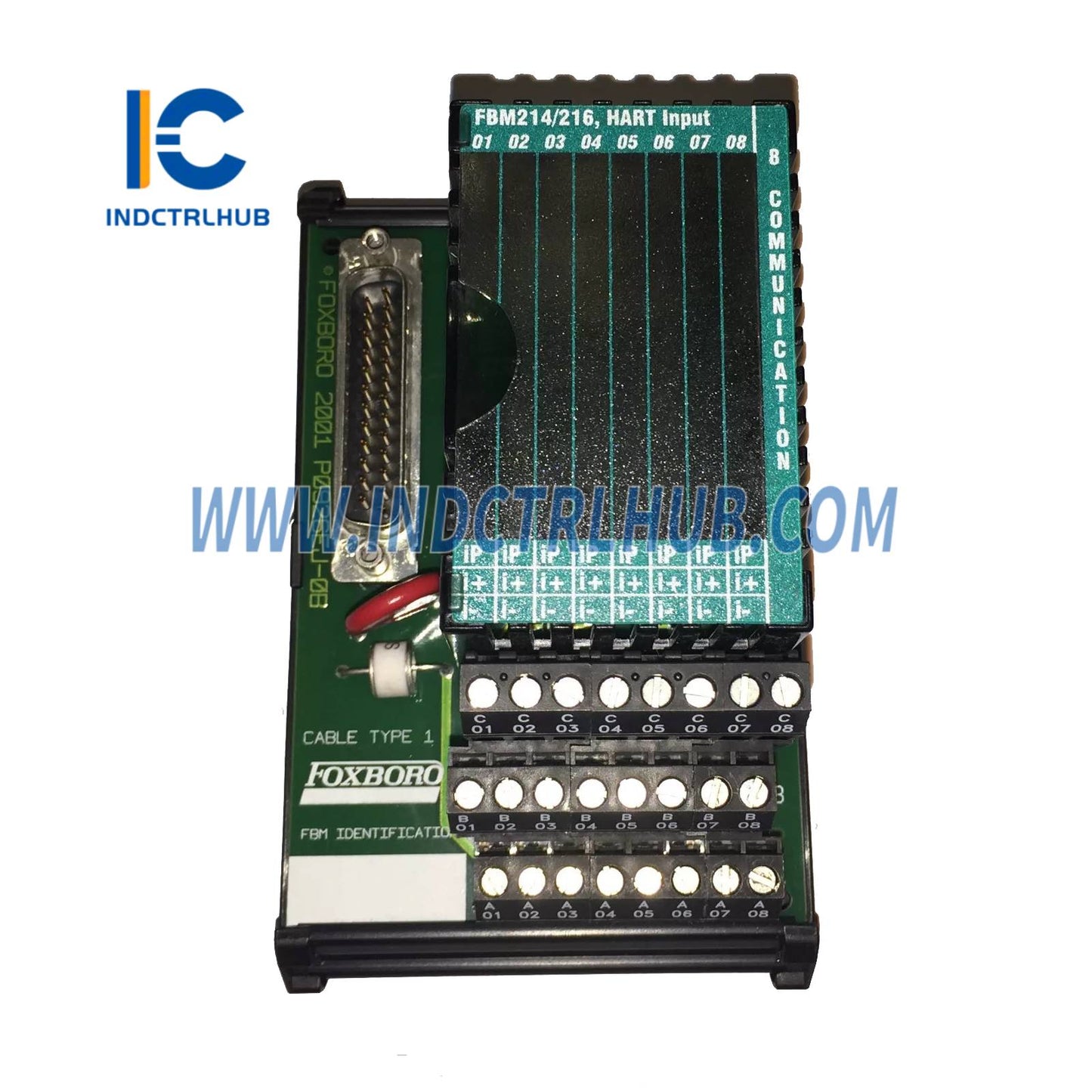

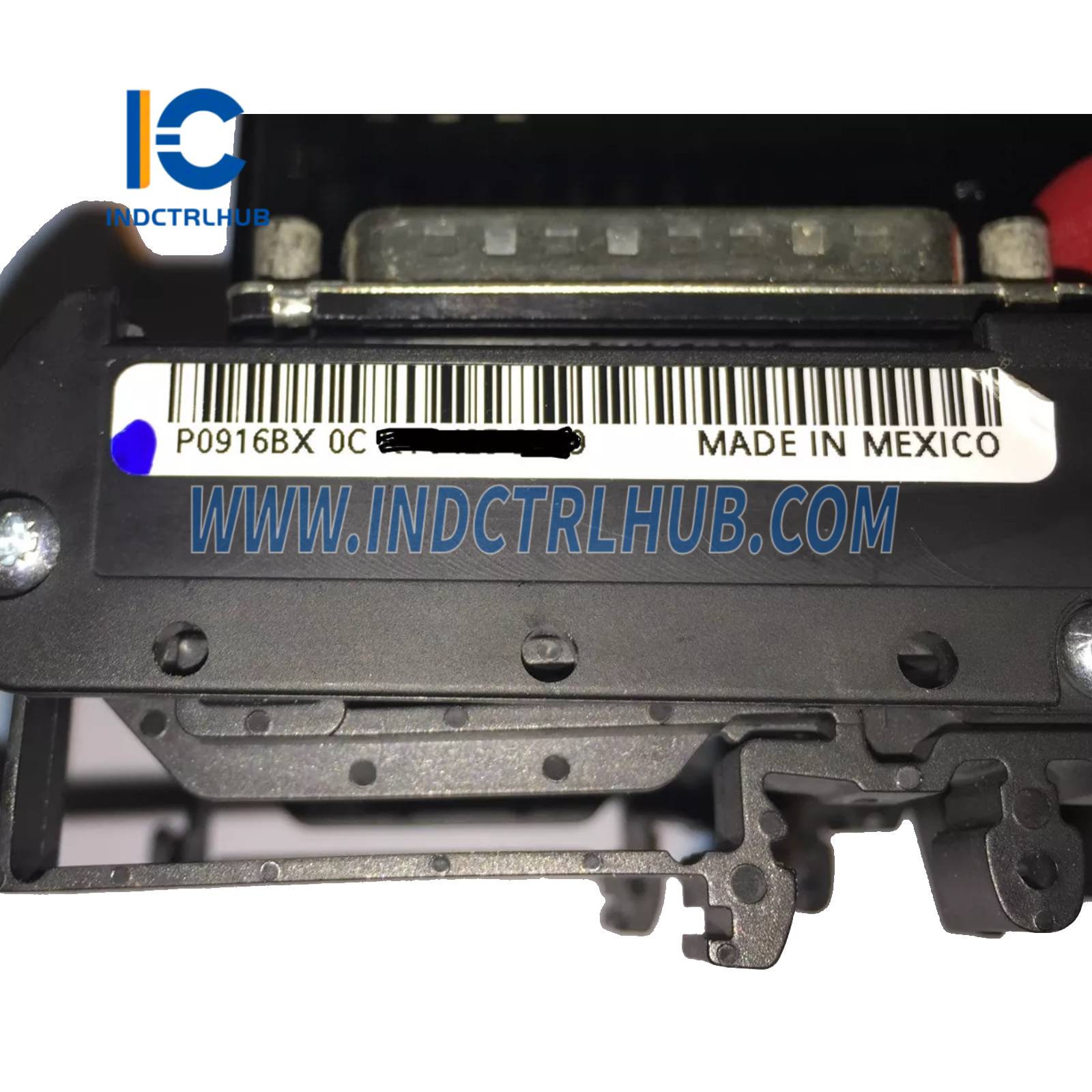

FBM214 P0916BX |
|
Descrição |
Módulo de Interface de Entrada de Comunicação HART® |
Especificações Ambientais
|
Parâmetro |
Valor (Módulo) |
Valor (Conjunto de Terminação) |
|---|---|---|
|
Temperatura de Operação |
-20 a +70°C (-4 a +158°F) |
PVC: -20 a +50°C CPA: -20 a +70°C |
|
Temperatura de armazenamento |
-40 a +70°C (-40 a +158°F) |
Mesmo |
|
Umidade relativa |
5% a 95% (sem condensação) |
Mesmo |
|
Altitude |
Operando: -300 a +3.000 m |
Armazenamento: -300 a +12.000 m |
|
Contaminação |
Adequado para ambientes Classe G3 (Severo) (ISA S71.04, EIA 364-65, Classe III) |
|
|
Vibração |
7,5 m/s² (0,75 g) de 5 a 500 Hz |
Especificações Físicas
|
Parâmetro |
Valor |
|---|---|
|
Montagem - Módulo |
Em base modular (trilho DIN ou rack de 19” usando kit de montagem) |
|
Montagem - TA |
Trilho DIN (estilos de 32 mm ou 35 mm) |
|
Módulo de Massa |
284 g (10 oz) |
|
Massa - TA (Compressão) |
181 g (0,40 lb) |
|
Massa - TA (Anel de Olhal) |
249 g (0,55 lb) |
|
Dimensões - Módulo |
A: 102 mm (4 pol) ou 114 mm (4,5 pol com abas)L: 45 mm (1,75 pol)P: 104 mm (4,11 pol) |
|
Dimensões - TA |
Veja a página 10 do documento fonte |
Conjuntos de Terminação e Cabos
|
Parâmetro |
Valor |
|---|---|
|
Tipos de TA |
Compressão de PVC, compressão de PA, terminal de anel de PVC |
|
Cor do grupo familiar |
Verde (Comunicação) |
|
Blocos de terminais |
3 níveis, 8 posições |
|
Tamanhos de Fiação para Compressão |
0,2 a 4 mm² (sólido/encordoado), 24 a 12 AWG0,2 a 2,5 mm² terminais |
|
Tamanhos de Fiação para Anel de Terminal |
#6 conectores (9,5 mm) 0,5 a 4 mm², 22 a 12 AWG |
|
Tipos de Cabo de Terminação |
Tipo 1 – Veja a Tabela 2 |
|
Materiais do cabo |
Poliuretano ou Hypalon®/XLP |
|
Comprimentos dos cabos |
Até 30 metros (98 pés) |
|
Conexão de Cabo (Lado TA) |
D-subminiatura macho de 25 pinos |
|
Conexão de Cabo (Lado do Módulo) |
Via conector de campo na placa base |
