Product Description

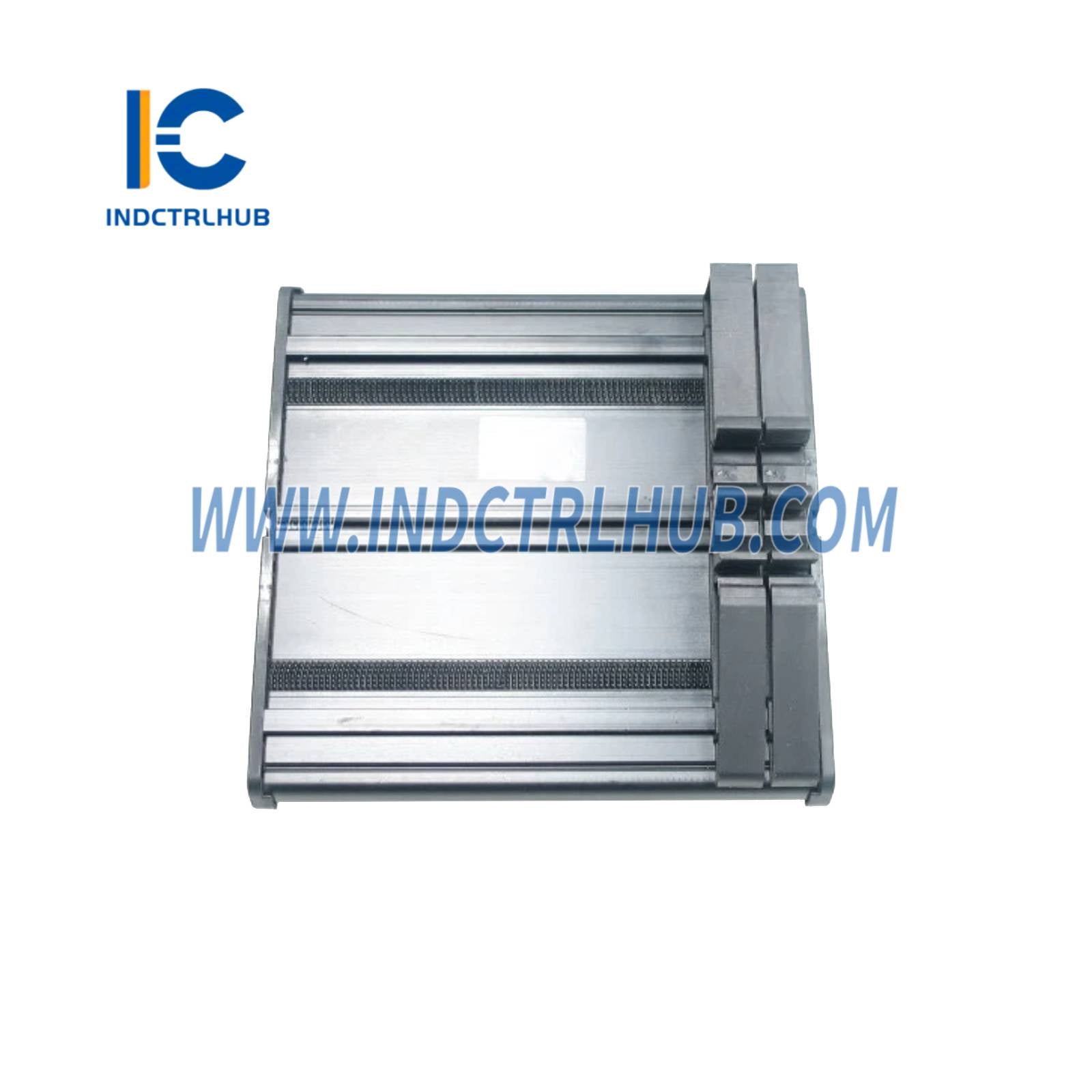

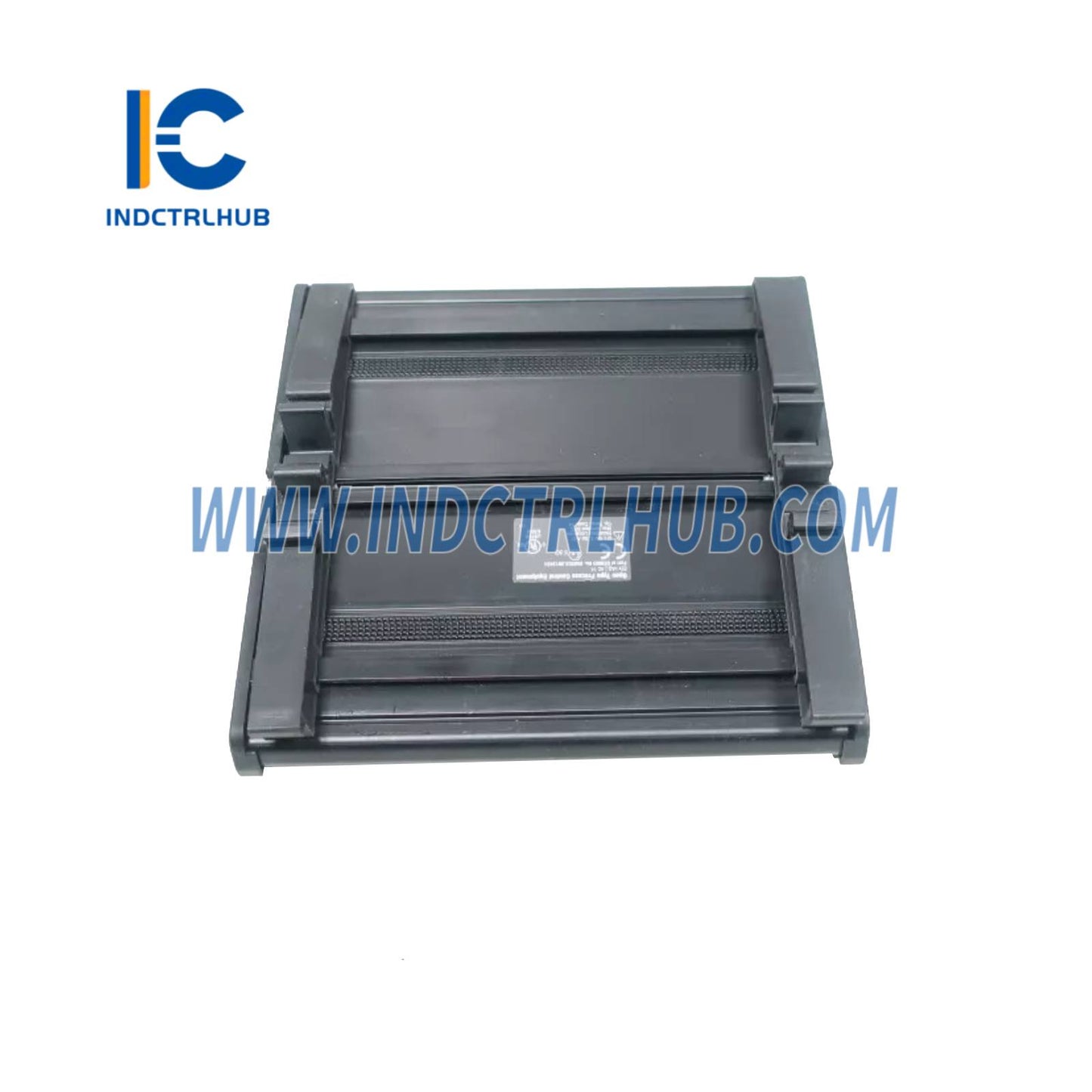

📘 Visão Geral do Produto

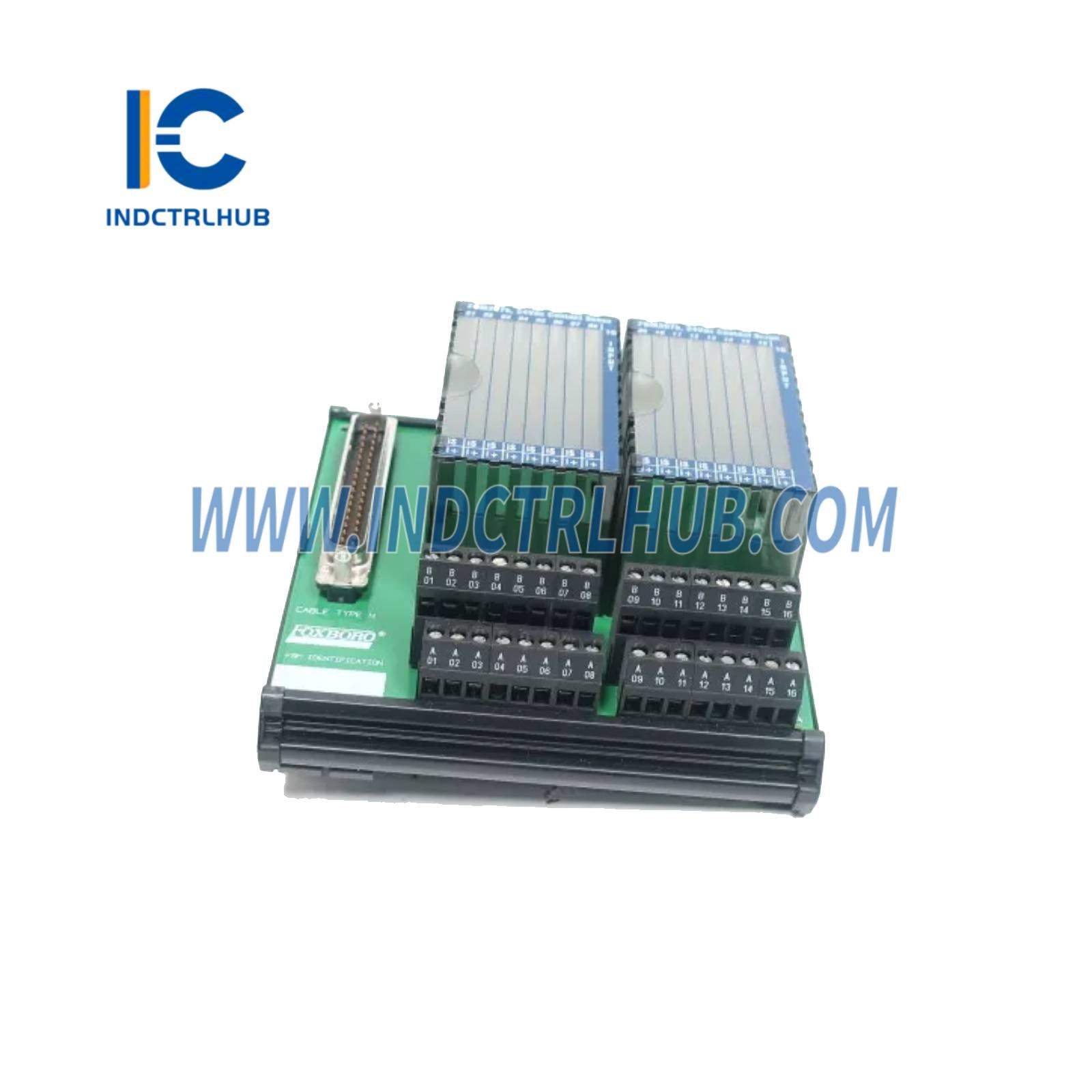

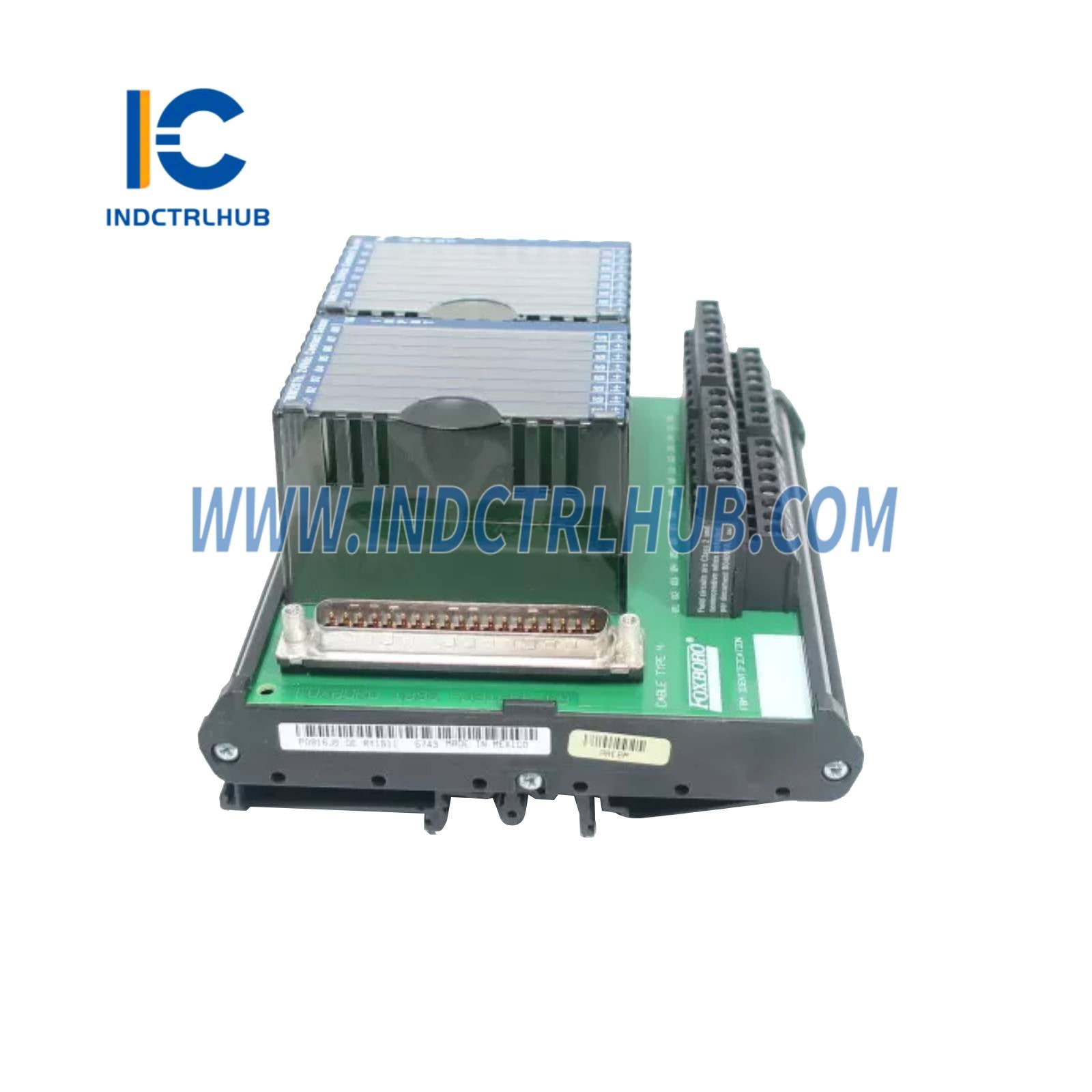

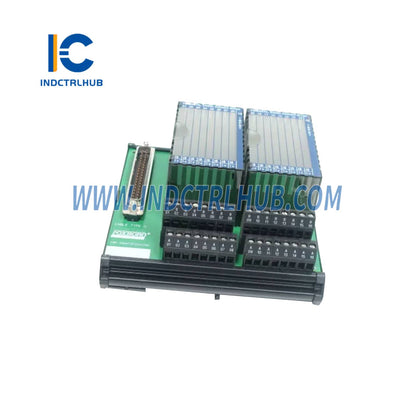

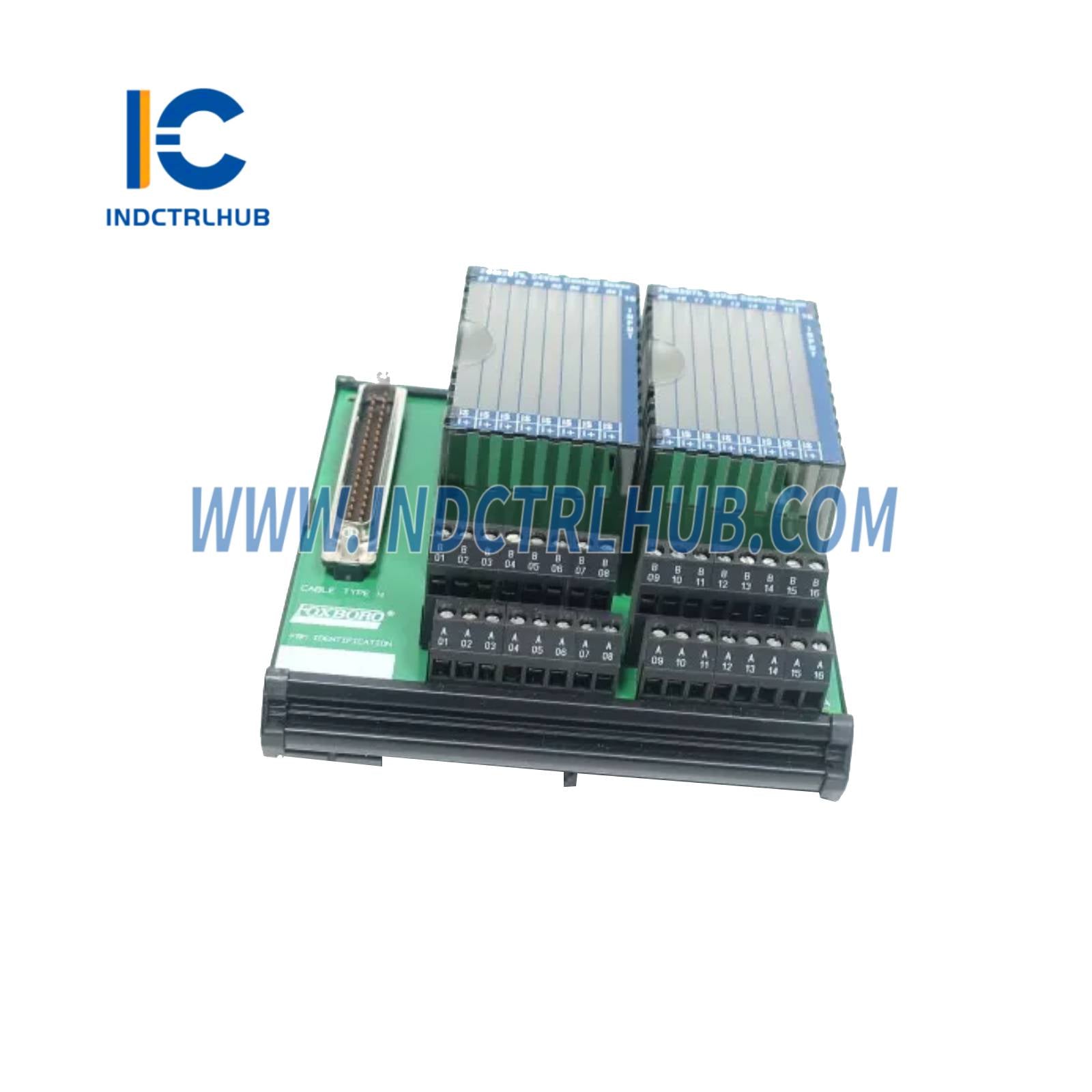

| Campo | Detalhes |
|---|---|
| Fabricante | Schneider Electric (Foxboro) |
| Número do Modelo | FBM207 P0916JS |
| Tipo de Produto | Módulo de Entrada de Detecção de Contato 24 V DC |
| Função | Módulo de entrada de detecção de contato de 16 canais para molhamento de contato 24 V DC |
| Compatibilidade do Sistema | Interfaces com Foxboro Evo DCS via Fieldbus de módulo redundante de 2 Mbps; compatível com placas base da Série 200 |
| Componentes Incluídos | Módulo FBM207b; requer Conjunto de Terminação separado (TA, por exemplo, P0916JS/RH916XT) e cabos |
⚙️ Especificações de Hardware
| Recurso | Especificação |
|---|---|
| Canais de Entrada | 16 canais de detecção de contato isolados e independentes |
| Sinal de Entrada | Contato aberto (desligado) ou fechado (ligado) com molhamento de 24 V DC do FBM207b |
| Tensão em Circuito Aberto | 24 V DC ±15% |
| Corrente de Curto-Circuito | 3,2 mA (típico) |
| Resistência Lógica Um (Estado Ligado) | 1,0 kΩ (máximo) |
| Resistência Lógica Zero (Estado Desligado) | 100 kΩ (mínimo) |
| Isolamento do Canal de Entrada | Galvanicamente isolado; suporta 600 V AC por 1 minuto (não para conexão permanente) |
| Proteção da Fonte de Alimentação do Loop | Corrente limitada a 3,2 mA (típico) |
| Precisão da Contagem de Pulsos | Sem pulsos perdidos para taxa de pulso de 0 a 250 Hz |
| Tempo de Filtro/Debounce | Configurável: Sem Filtragem, 4, 8, 16 ou 32 ms (requer firmware v1.25H ou posterior) |
| Indicadores Visuais | LEDs para status do módulo e estados discretos dos pontos de entrada individuais |
| Construção | Exterior robusto de alumínio extrudado |
🔌 Requisitos de Energia
| Recurso | Especificação |
|---|---|
| Faixa de Tensão de Entrada (Redundante) | 24 V DC +5%, -10% |
| Consumo (Máximo) | 4 W |
| Dissipação de Calor (Máximo) | 4 W |
🌡️ Especificações Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura de Operação | Módulo e TA (PA): -20 a +70°C (-4 a +158°F) |
| Temperatura de Armazenamento | -40 a +70°C (-40 a +158°F) |
| Umidade Relativa | 5 a 95% (sem condensação) |
| Contaminação | Classe G3 (severo) conforme ISA S71.04, testado conforme EIA 364-65, Classe III |
| Vibração | 7,5 m/s² de 5 a 500 Hz |
✅ Conformidade Regulatória
| Norma | Detalhes |
|---|---|
| EMC | Diretiva Europeia EMC 2004/108/EC (antes de abril de 2016), 2014/30/EU (após abril de 2016); EN61326-1:2013 Classe A Emissões, Imunidade Industrial |
| Segurança do Produto (UL) | Listados UL/UL-C para Classe I, Grupos A-D, Divisão 2, T4; Classe 2 conforme NEC (NFPA No.70) e CSA C22.1 |
| Segurança do Produto (Europa) | Diretiva de Baixa Tensão 2006/95/EC (antes de abril de 2016), 2014/35/EU (após abril de 2016); ATEX 94/9/EC (antes de abril de 2016), 2014/34/EU (após abril de 2016); DEMKO Ex nA IIC T4 para Zona 2 |
| Conformidade RoHS | Conforme Diretiva Europeia RoHS 2011/65/EU |
| Certificação Marinha | Aprovado pelo Tipo ABS; certificado pelo Bureau Veritas para Categoria Ambiental EC31 |
🛠️ Instalação e Configuração
| Recurso | Detalhes |
|---|---|
| Montagem | Montagem em trilho DIN ou placa base modular de rack de 19 polegadas (4 ou 8 FBMs); pares redundantes em posições ímpares/pares adjacentes (1-2, 3-4, 5-6, 7-8) |
| Conjunto de Terminação | Compressão: RH916XT (substitui P0916XT, P0916JS) |
| Auto-Detecção | Comunica via Fieldbus redundante de 2 Mbps; alterna automaticamente para o caminho ativo |
| Configuração | Executa programas de Entrada Discreta, Lógica Ladder, Contagem de Pulsos, Sequência de Eventos (SOE); Tempo de Filtro de Entrada configurável |
| Redundância | Suporta par redundante com adaptador redundante (RH926ZY, substitui P0926ZY); usa bloco CINR para validação de entrada |
| Calibração | Não requerida |
| Remoção/Substituição | Pode ser removido/substituído sem desconectar a fiação de campo, energia ou cabos de comunicação; substituição do módulo redundante não afeta as entradas |
📡 Conjuntos de Terminação e Cabos

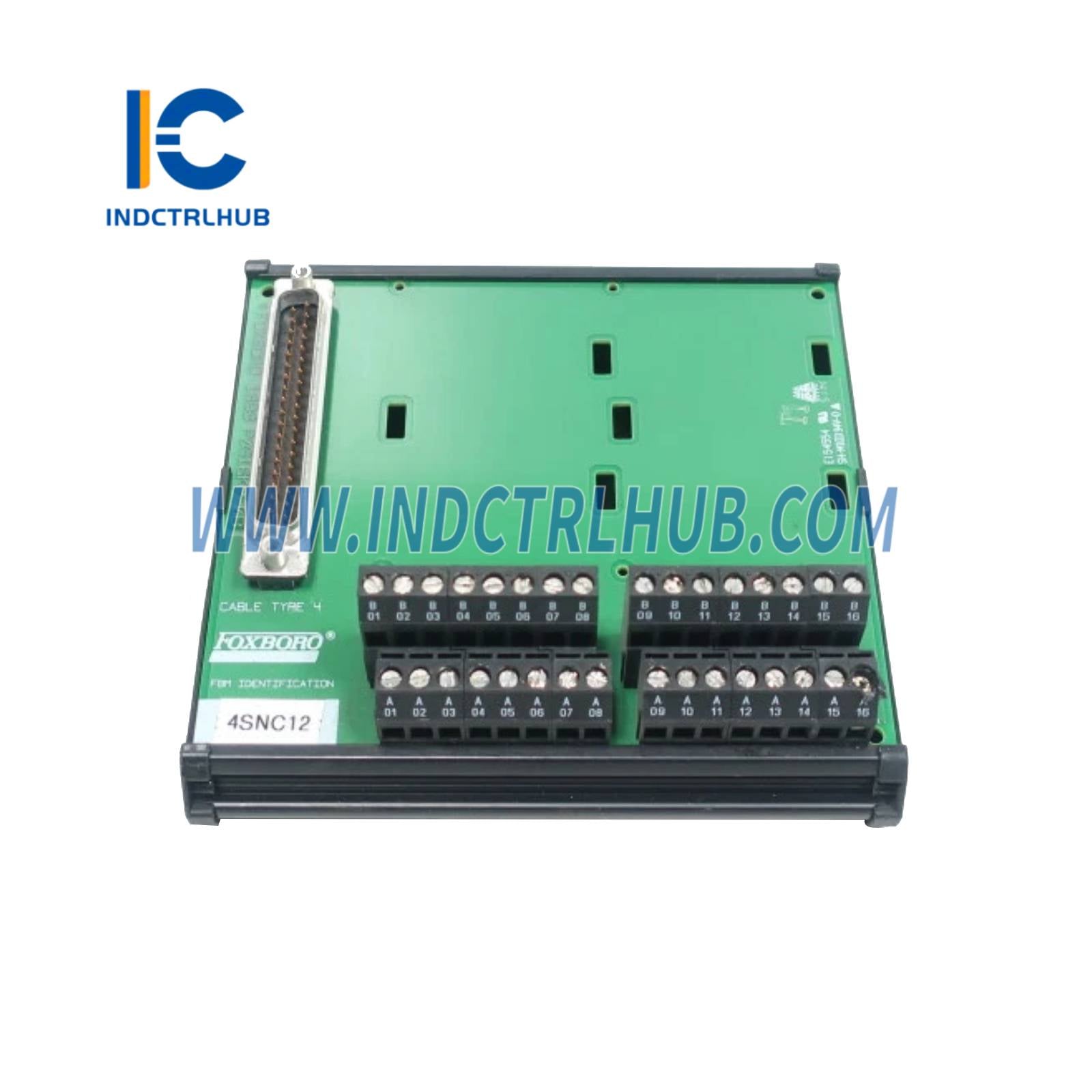

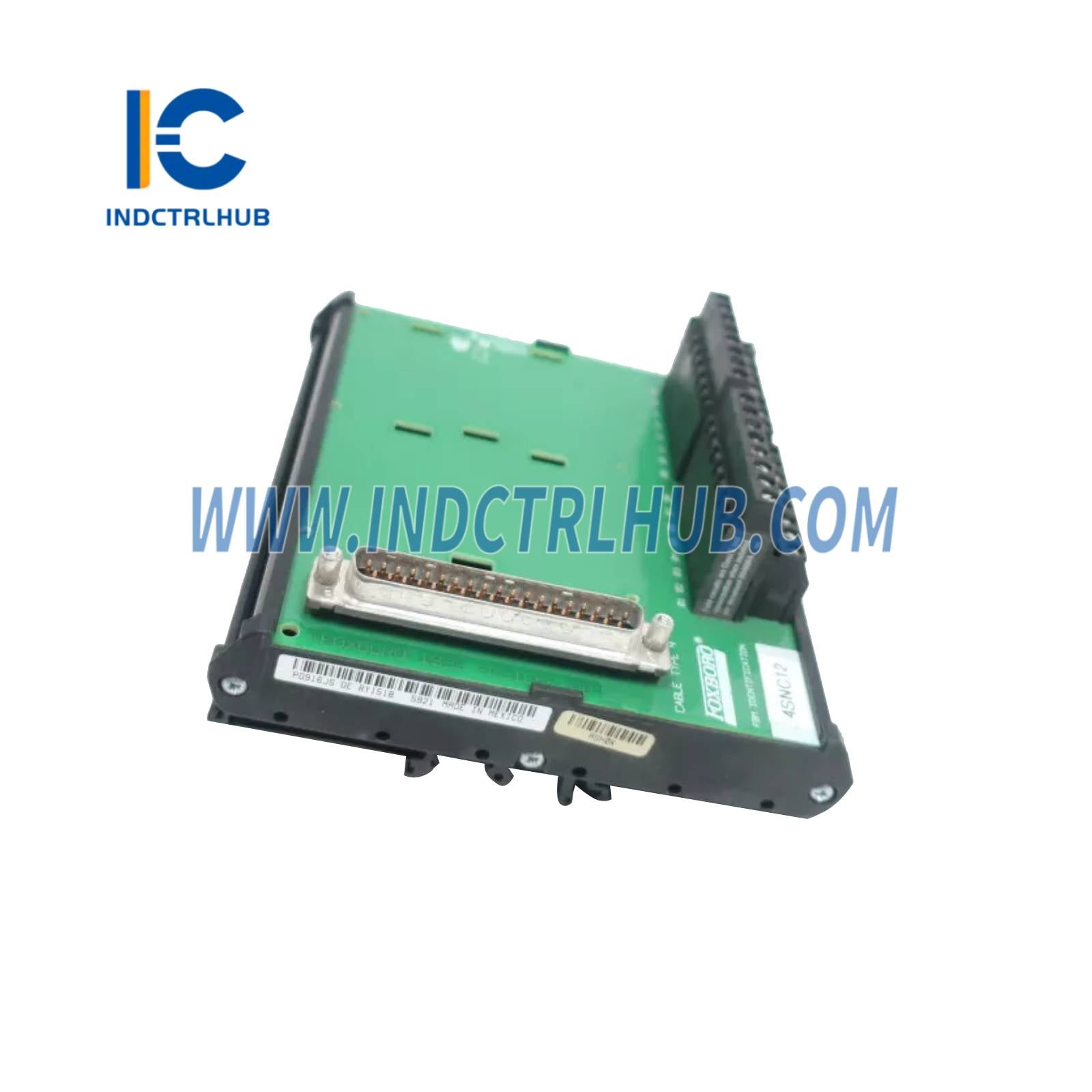

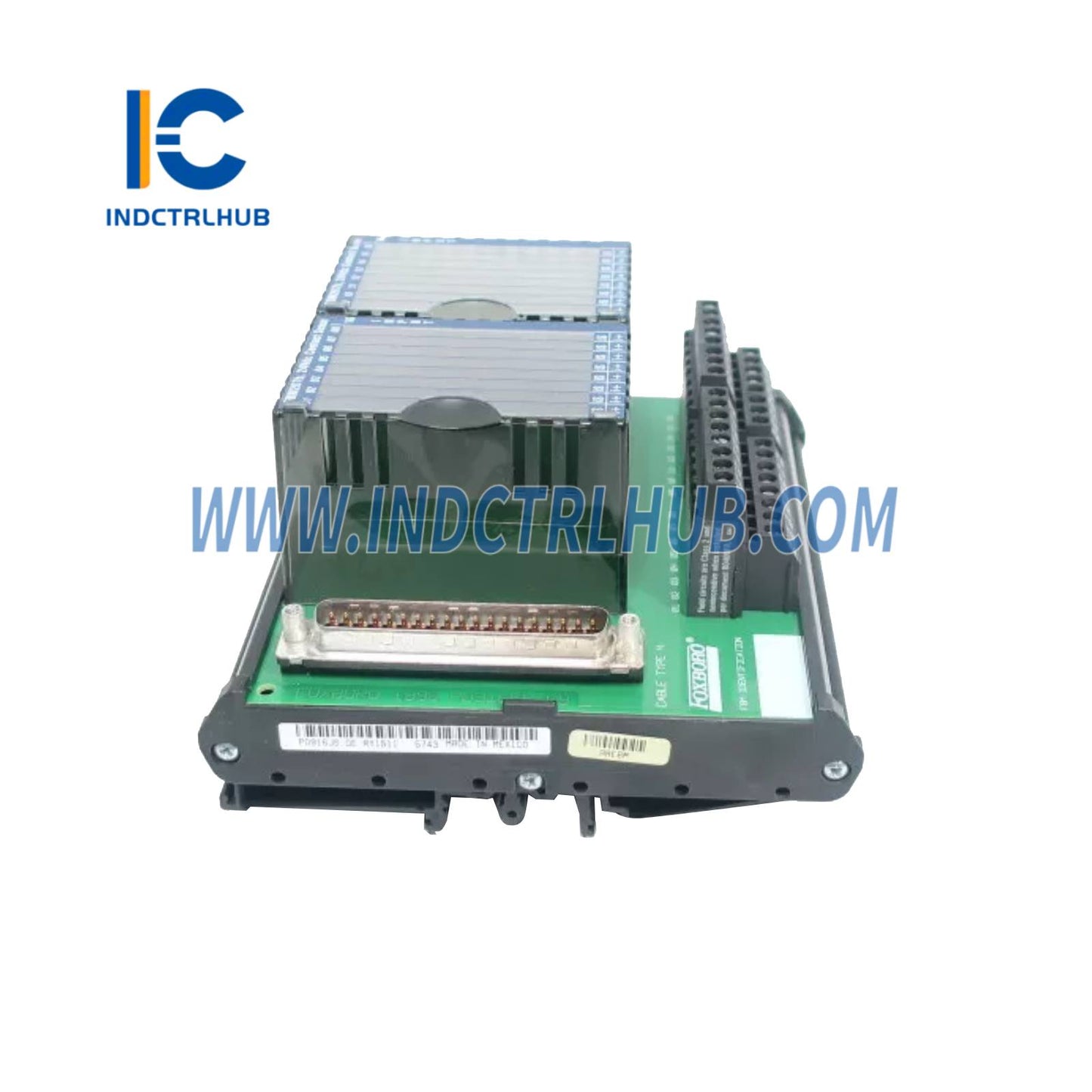

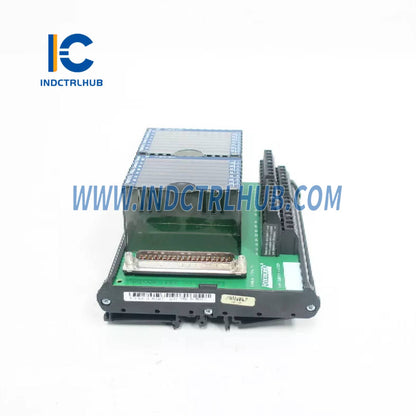

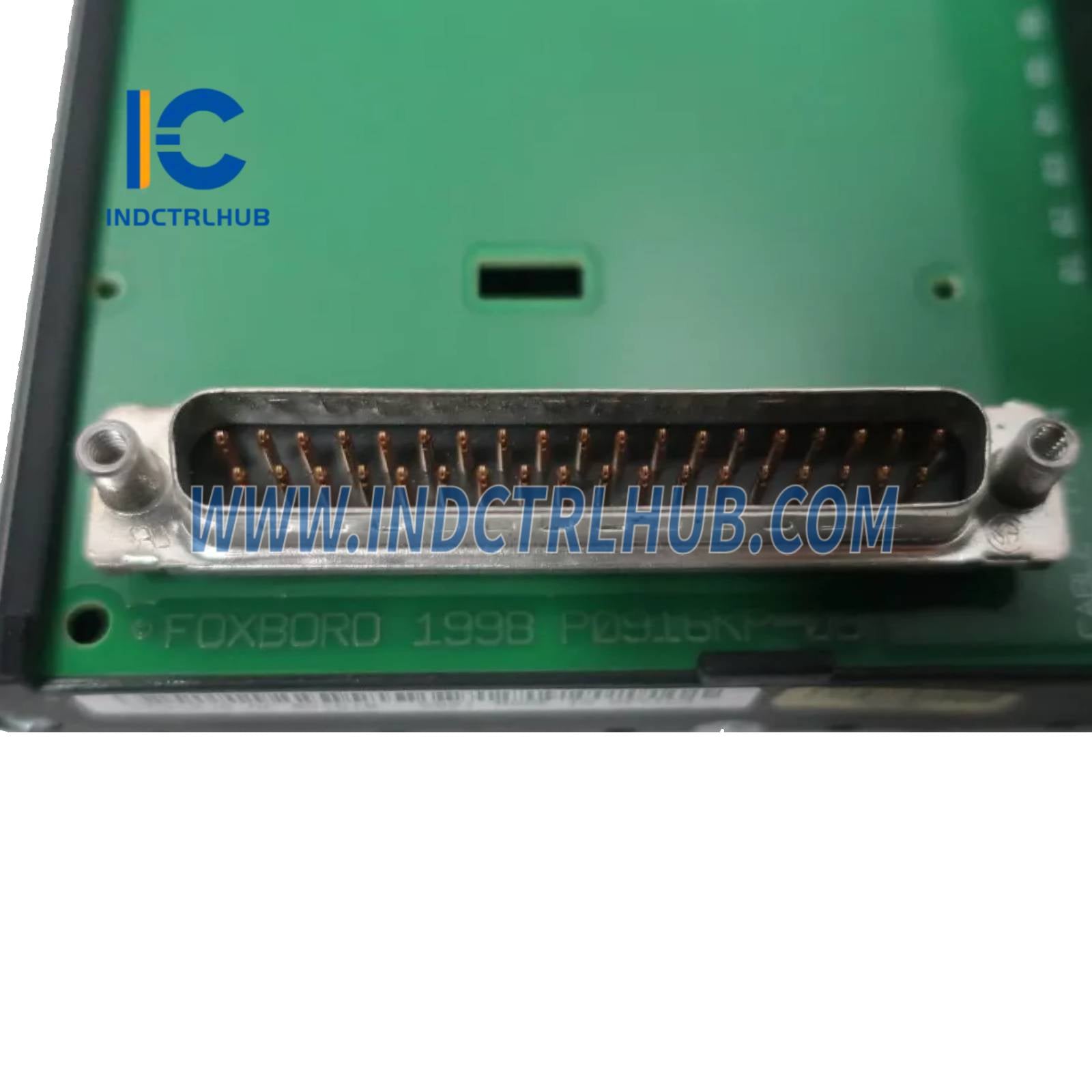

| Recurso | Especificação |
|---|---|
| Tipo de TA | Compressão (PA: RH916XT, substitui P0916JS, P0916XT) |
| Número da Peça TA | RH916XT (substitui P0916JS, P0916XT) |
| Certificação TA | Tipo 1: UL/UL-C Classe I, Div 2, T4; DEMKO Ex nA IIC T4 (Zona 2); Tipo 2: Aparelho associado para circuitos de campo não incendiários |
| Fiação TA (Compressão) | Sólido/Flexível: 0,2 a 4 mm² / 0,2 a 2,5 mm² (24 a 12 AWG); Terminais: 0,2 a 2,5 mm² |
| Dimensões TA (Compressão) | 127 mm (5,02 pol) ou 146 mm (5,75 pol) de altura; peso: 272 g (0,60 lb) ou 317 g (0,7 lb) |
| Tipos de Cabo | Tipo 4 (P/PVC: -20 a +70°C; LSZH: -40 a +105°C, 26 AWG) |
| Comprimentos de Cabo | Até 30 m (98 pés) |
| Conectores de Cabo | Subminiatura D de 37 pinos macho |
| Números de Peças de Exemplo para Cabo | 0,5 m: RH916FG (P/PVC), RH928BA (LSZH); 3,0 m: RH916FJ (P/PVC), RH928BD (LSZH); 30 m: RH916FQ (P/PVC), RH928BK (LSZH) |
🔧 Especificações Funcionais
| Recurso | Detalhes |
|---|---|
| Sinal de Entrada | Detecção de contato 24 V DC (molhamento do FBM207b) |
| Comunicações de E/S de Processo | Fieldbus redundante de 2 Mbps com FCM ou FCP; alterna automaticamente para o caminho ativo |
| Sequência de Eventos (SOE) | Suportado com I/A Series v8.x ou posterior, Control Core Services v9.0 ou posterior; sincronização opcional de tempo GPS (precisão de 1 ms) |
| Configuração Redundante | Usa adaptador redundante (RH926ZY); diodo de alimentação de detecção de contato OR’d; bloco CINR para validação de entrada |
📦 Informações para Pedido
| Campo | Detalhes |
|---|---|
| Grau | Industrial |
| Número do Modelo | FBM207b (RH914WH, substitui P0914WH) |
| Número da Peça TA | Compressão: RH916XT (substitui P0916JS, P0916XT) |
| Adaptador Redundante | RH926ZY (substitui P0926ZY) |
| Inclui | Módulo FBM207b (TA e cabos pedidos separadamente) |
